Дробильно-сортировочная установка, преимущественно для отработанных источников света с ртутным наполнением

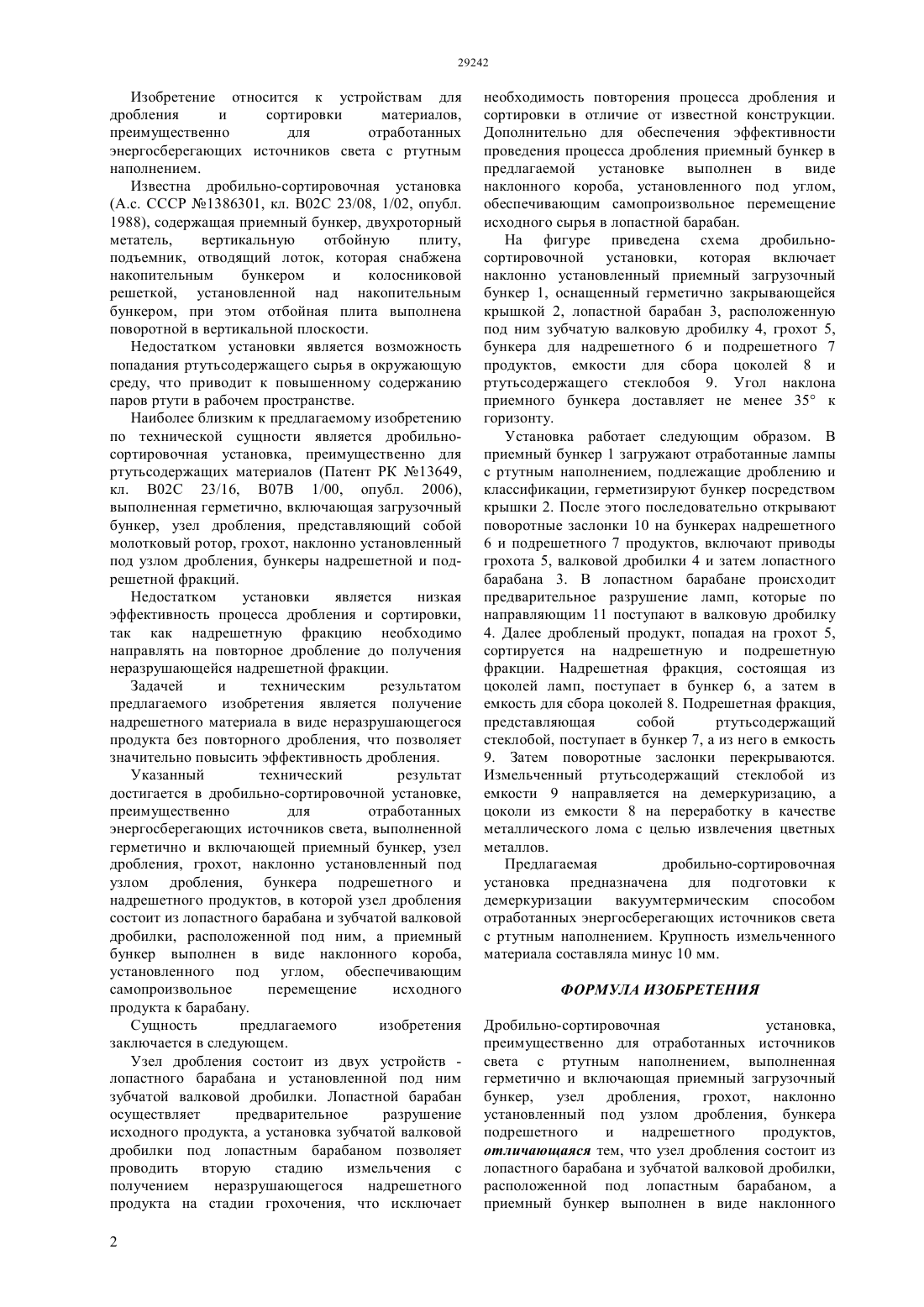

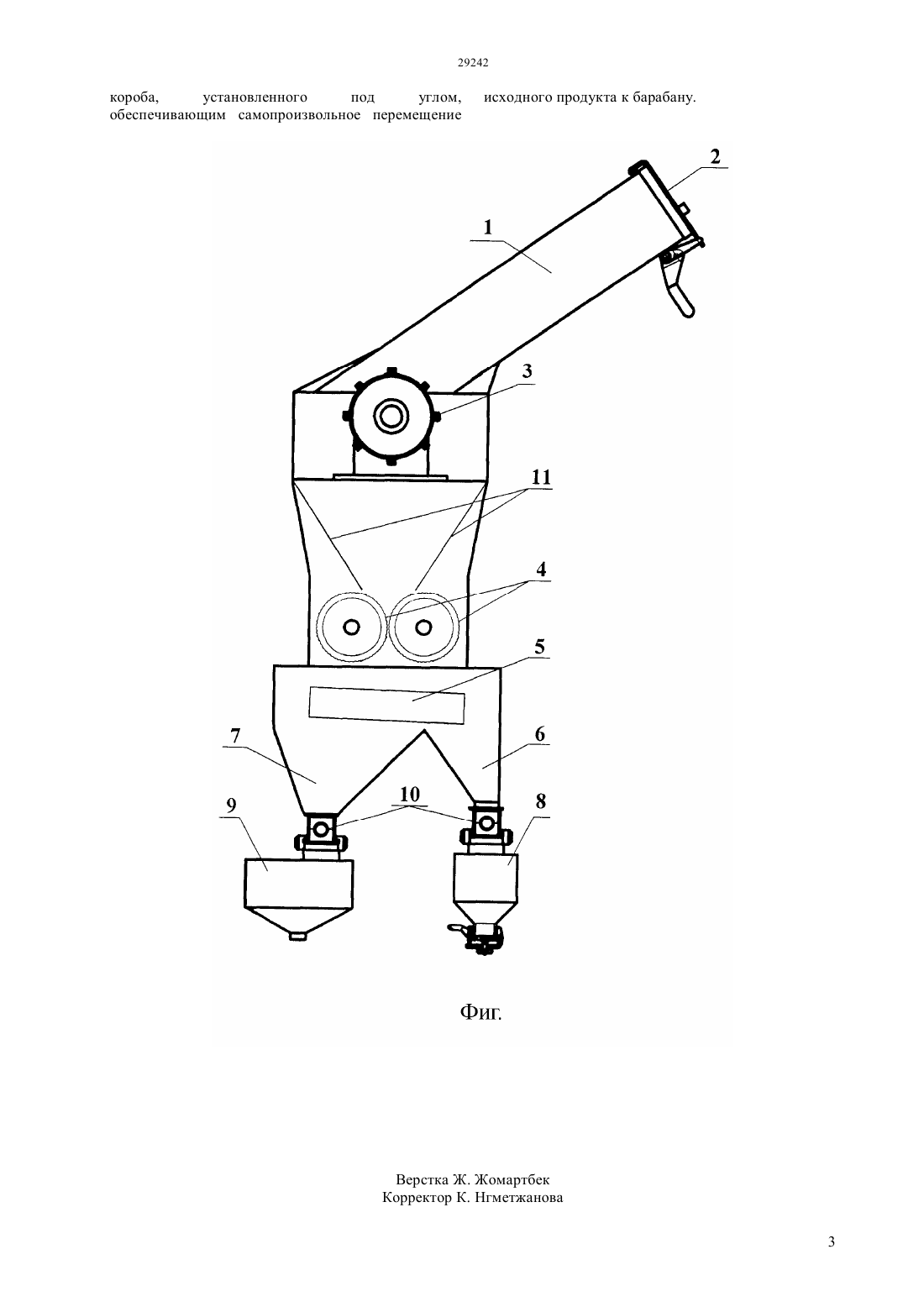

(51) 09 3/00 (2006.01) 22 43/00 (2006.01) МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ преимущественно для отработанных энергосберегающих источников света с ртутным наполнением. Дробильно-сортировочная установка выполнена герметичной и состоит из приемного загрузочного бункера, узла дробления, грохота, бункеров надрешетного и подрешетного продуктов. Узел дробления состоит из лопастного барабана и зубчатой валковой дробилки, расположенной под лопастным барабаном, а приемный бункер выполнен в виде наклонного короба,установленного под углом, обеспечивающим самопроизвольное перемещение исходного продукта к барабану. Техническим результатом изобретения является повышение эффективности процесса дробления.(72) Храпунов Владимир Евгеньевич Требухов Сергей Анатольевич Марки Ирина Александровна Требухов Алексей Анатольевич Тулеутай Фархад Ханафияевич Ниценко Алина Владимировна(73) Акционерное общество Центр наук о земле,металлургии и обогащения(54) ДРОБИЛЬНО-СОРТИРОВОЧНАЯ УСТАНОВКА, ПРЕИМУЩЕСТВЕННО ДЛЯ ОТРАБОТАННЫХ ИСТОЧНИКОВ СВЕТА С РТУТНЫМ НАПОЛНЕНИЕМ(57) Изобретение относится к устройствам для дробления и сортировки материалов, 29242 Изобретение относится к устройствам для дробления и сортировки материалов,преимущественно для отработанных энергосберегающих источников света с ртутным наполнением. Известна дробильно-сортировочная установка(А.с. СССР 1386301, кл. В 02 С 23/08, 1/02, опубл. 1988), содержащая приемный бункер, двухроторный метатель,вертикальную отбойную плиту,подъемник, отводящий лоток, которая снабжена накопительным бункером и колосниковой решеткой, установленной над накопительным бункером, при этом отбойная плита выполнена поворотной в вертикальной плоскости. Недостатком установки является возможность попадания ртутьсодержащего сырья в окружающую среду, что приводит к повышенному содержанию паров ртути в рабочем пространстве. Наиболее близким к предлагаемому изобретению по технической сущности является дробильносортировочная установка, преимущественно для ртутьсодержащих материалов (Патент РК 13649,кл. В 02 С 23/16, В 07 В 1/00, опубл. 2006),выполненная герметично, включающая загрузочный бункер, узел дробления, представляющий собой молотковый ротор, грохот, наклонно установленный под узлом дробления, бункеры надрешетной и подрешетной фракций. Недостатком установки является низкая эффективность процесса дробления и сортировки,так как надрешетную фракцию необходимо направлять на повторное дробление до получения неразрушающейся надрешетной фракции. Задачей и техническим результатом предлагаемого изобретения является получение надрешетного материала в виде неразрушающегося продукта без повторного дробления, что позволяет значительно повысить эффективность дробления. Указанный технический результат достигается в дробильно-сортировочной установке,преимущественно для отработанных энергосберегающих источников света, выполненной герметично и включающей приемный бункер, узел дробления, грохот, наклонно установленный под узлом дробления, бункера подрешетного и надрешетного продуктов, в которой узел дробления состоит из лопастного барабана и зубчатой валковой дробилки, расположенной под ним, а приемный бункер выполнен в виде наклонного короба,установленного под углом, обеспечивающим самопроизвольное перемещение исходного продукта к барабану. Сущность предлагаемого изобретения заключается в следующем. Узел дробления состоит из двух устройств лопастного барабана и установленной под ним зубчатой валковой дробилки. Лопастной барабан осуществляет предварительное разрушение исходного продукта, а установка зубчатой валковой дробилки под лопастным барабаном позволяет проводить вторую стадию измельчения с получением неразрушающегося надрешетного продукта на стадии грохочения, что исключает 2 необходимость повторения процесса дробления и сортировки в отличие от известной конструкции. Дополнительно для обеспечения эффективности проведения процесса дробления приемный бункер в предлагаемой установке выполнен в виде наклонного короба, установленного под углом,обеспечивающим самопроизвольное перемещение исходного сырья в лопастной барабан. На фигуре приведена схема дробильносортировочной установки, которая включает наклонно установленный приемный загрузочный бункер 1, оснащенный герметично закрывающейся крышкой 2, лопастной барабан 3, расположенную под ним зубчатую валковую дробилку 4, грохот 5,бункера для надрешетного 6 и подрешетного 7 продуктов, емкости для сбора цоколей 8 и ртутьсодержащего стеклобоя 9. Угол наклона приемного бункера доставляет не менее 35 к горизонту. Установка работает следующим образом. В приемный бункер 1 загружают отработанные лампы с ртутным наполнением, подлежащие дроблению и классификации, герметизируют бункер посредством крышки 2. После этого последовательно открывают поворотные заслонки 10 на бункерах надрешетного 6 и подрешетного 7 продуктов, включают приводы грохота 5, валковой дробилки 4 и затем лопастного барабана 3. В лопастном барабане происходит предварительное разрушение ламп, которые по направляющим 11 поступают в валковую дробилку 4. Далее дробленый продукт, попадая на грохот 5,сортируется на надрешетную и подрешетную фракции. Надрешетная фракция, состоящая из цоколей ламп, поступает в бункер 6, а затем в емкость для сбора цоколей 8. Подрешетная фракция,представляющая собой ртутьсодержащий стеклобой, поступает в бункер 7, а из него в емкость 9. Затем поворотные заслонки перекрываются. Измельченный ртутьсодержащий стеклобой из емкости 9 направляется на демеркуризацию, а цоколи из емкости 8 на переработку в качестве металлического лома с целью извлечения цветных металлов. Предлагаемая дробильно-сортировочная установка предназначена для подготовки к демеркуризации вакуумтермическим способом отработанных энергосберегающих источников света с ртутным наполнением. Крупность измельченного материала составляла минус 10 мм. ФОРМУЛА ИЗОБРЕТЕНИЯ Дробильно-сортировочная установка,преимущественно для отработанных источников света с ртутным наполнением, выполненная герметично и включающая приемный загрузочный бункер, узел дробления, грохот, наклонно установленный под узлом дробления, бункера подрешетного и надрешетного продуктов,отличающаяся тем, что узел дробления состоит из лопастного барабана и зубчатой валковой дробилки,расположенной под лопастным барабаном, а приемный бункер выполнен в виде наклонного
