Способ приготовления химической добавки полифункционального действия для бетонной смеси

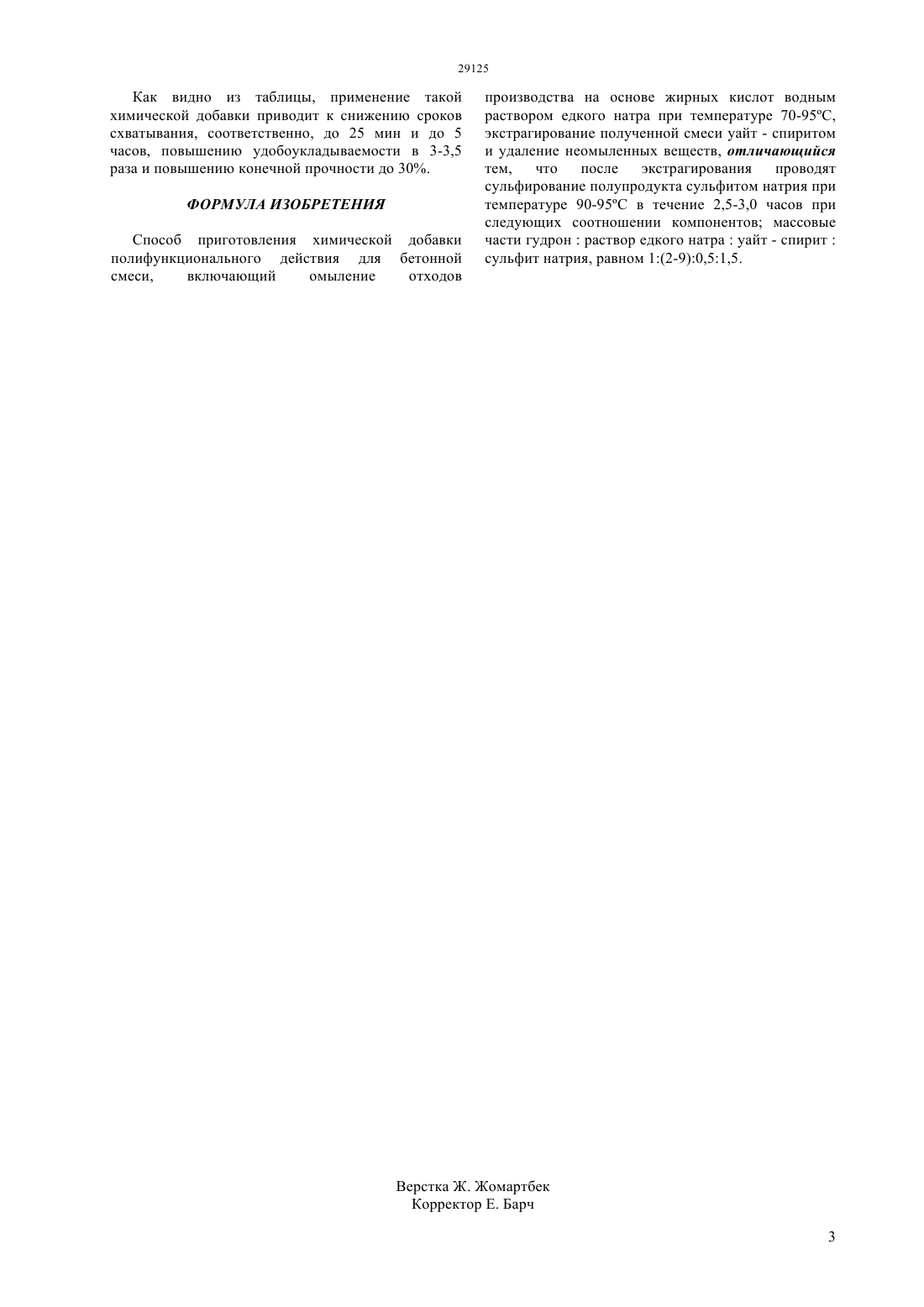

(51) 04 28/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ кислот растительного масла водным раствором едкого натра при температуре 70-95 С, с последующим экстрагированием уайт - спиртом,согласно изобретению, после экстрагирования полученной смеси уайт - спиртом и удаления неомыленных веществ,в полученную полупродукцию добавляют сульфит натрия и проводят процесс сульфирования при температуре 90-95 С в течение 2,5-3,0 часов при следующих соотношении компонентов гудронраствор едкого натрауайт - спиритсульфит натрия, равном 1(29)0,51,5. Использование предлагаемого способа дает следующие преимущества по сравнению с другими способами 1) повышает нерасслаиваемость и жизнеспособность бетонной смеси до формовки в условиях сухого жаркого климата 2) заметно снижает продолжительность инкубационного периода твердения минералов портландцемента, повышает степень ускорения сроков схватывания и твердения, обеспечивает высокую марочную прочность.(72) Байбулеков Алимкул Байбулекович Мамыркулов Марат Ыдырыслы Риставлетов Раимберди Аманович Сапархан Берик Турдалиевич(73) Республиканское государственное предприятие на праве хозяйственного ведения ЮжноКазахстанский государственный университет им. М. Ауэзова Министерства образования и науки Республики Казахстан(54) СПОСОБ ПРИГОТОВЛЕНИЯ ХИМИЧЕСКОЙ ДОБАВКИ ПОЛИФУНКЦИОНАЛЬНОГО ДЕЙСТВИЯ ДЛЯ БЕТОННОЙ СМЕСИ(57) Изобретение относится к промышленности строительных материалов и химической промышленности и может быть использовано при производстве бетонных и железобетонных изделий. Предложен способ приготовления химической добавки полифункционального действия для бетона,путем омыления гудрона дистиляции жирных бетона, а при постоянной прочности - экономия цемента. Поставленная задача решается способом приготовления химической добавки полифункционального действия путем омыления гудрона дистиляции жирных кислот растительного масла водным раствором едкого натра при температуре 70-95 С,с последующим экстрагированием уайт - спиртом, согласно изобретению, после экстрагирования полученной смеси уайт - спиртом и удаления неомыленных веществ, в полученную полупродукию добавляют сульфит натрия и проводят процесс сульфирования при температуре 90-95 С в течение 2,5-3,0 часов при следующих соотношении компонентов гудронраствор едкого натрауайт - спиритсульфит натрия, равном 1 (2-9)0,51,5. Способ осуществляют следующим образом в химический реактор, оборудованный паровой рубашкой, мешалкой и охлаждающим змеевиком,загружают исходные компоненты в такой последовательности теплая вода (40-45 С) для облегчения и ускорения разогрева компонентов,водный раствор едкого натра , гудрон дистилляции жирных кислот растительного масла,холодная вода. В процессе синтеза добавки, для обеспечения хорошей растворимости комообразной части, температуру смеси доводят до 70-80 С. При этой температуре реакция идет очень интенсивно и длится 2 часа. Для экстракции неомыляемых фракций, через вакуум-выпарной аппарат вводят уайт - спирит с последующим сливом этих фракций. Полученный полупродукт состоит на 60-70 из натриевых солей, преимущественно непредельных жирных кислот с преобладающей фракцией С 11 С 17. В этот полупродукт, для сульфирования,добавляют сульфит натрия 203. Процесс сульфирования протекает при температуре 90-95 С в течение 2,5-3,0 часов. Полученный продукт - высокомолекулярное поверхностно-активное вещество (ПАВ) темнокоричневого цвета с массовой долей сухих веществ 25 - 30, с плотностью 1,01 - 1,025 кг/м 3,рН 11,5 - 12,0. Результаты испытаний бетонных образцов,приготовленных с использованием химической добавки, полученной по предлагаемому способу,приведены в таблице 1. расход добавки, в Изобретение относится к промышленности строительных материалов и химической промышленности и может быть использовано при производстве бетонных и железобетонных изделий. Известен способ приготовления химической добавки для неавтоклавного пенобетона поликонденсацией мочевины, ортоаминофенола и формальдегида в кислой среде при температуре 7080 С в течение 1,5-2,0 часов с образованием мочевино-фенол-формальдегидной смолы с последующим сульфированием сульфитом натрия при температуре 90-95 С в течение 2,5-3,0 часов при соотношении компонентов мочевина(Инновационный патент РК 26260, С 04 В 26/06,бюл. 10, 15.10.2012). Недостатком известного способа является то, что при применении химической добавки, полученной таким способом, проявляется недостаточная степень разжижения бетонной смеси, а так же повышенная себестоимость химической добавки из-за дороговизны сырьевых компонентов. Наиболее близким по технической сущности является способ приготовления пластифицирующей добавки для бетонной смеси путем омыления гудрона дистиляции жирных кислот растительного масла водным раствором едкого натра при 70-95 С с последующим экстрагированием полученной смеси уайт - спиритом и удалением неомыленных веществ(А.с. СССР 1813758, кл. С 04 В 28/02, бюл.17. 07.05.1993). Недостатком известного способа является большая продолжительность инкубационного периода твердения минералов портландцемента, и как следствие недостаточная степень ускорения сроков схватывания и твердения при использовании добавки, полученной этим способом. Задача изобретения - разработка способа получения химической добавки, обеспечивающей достаточную степень разжижения бетонной смеси и достаточную степень ускорения схватывания и твердения, высокую марочную прочность бетона. Технический результат, достигаемый при использовании предлагаемого изобретения повышенное разжижение бетонной смеси и ускорение схватывания и твердения минералов портландцемента, повышение марочной прочности Как видно из таблицы, применение такой химической добавки приводит к снижению сроков схватывания, соответственно, до 25 мин и до 5 часов, повышению удобоукладываемости в 3-3,5 раза и повышению конечной прочности до 30. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ приготовления химической добавки полифункционального действия для бетонной смеси,включающий омыление отходов производства на основе жирных кислот водным раствором едкого натра при температуре 70-95 С,экстрагирование полученной смеси уайт - спиритом и удаление неомыленных веществ, отличающийся тем, что после экстрагирования проводят сульфирование полупродукта сульфитом натрия при температуре 90-95 С в течение 2,5-3,0 часов при следующих соотношении компонентов массовые части гудронраствор едкого натрауайт - спиритсульфит натрия, равном 1(2-9)0,51,5.
