Марля хлопчатобумажная

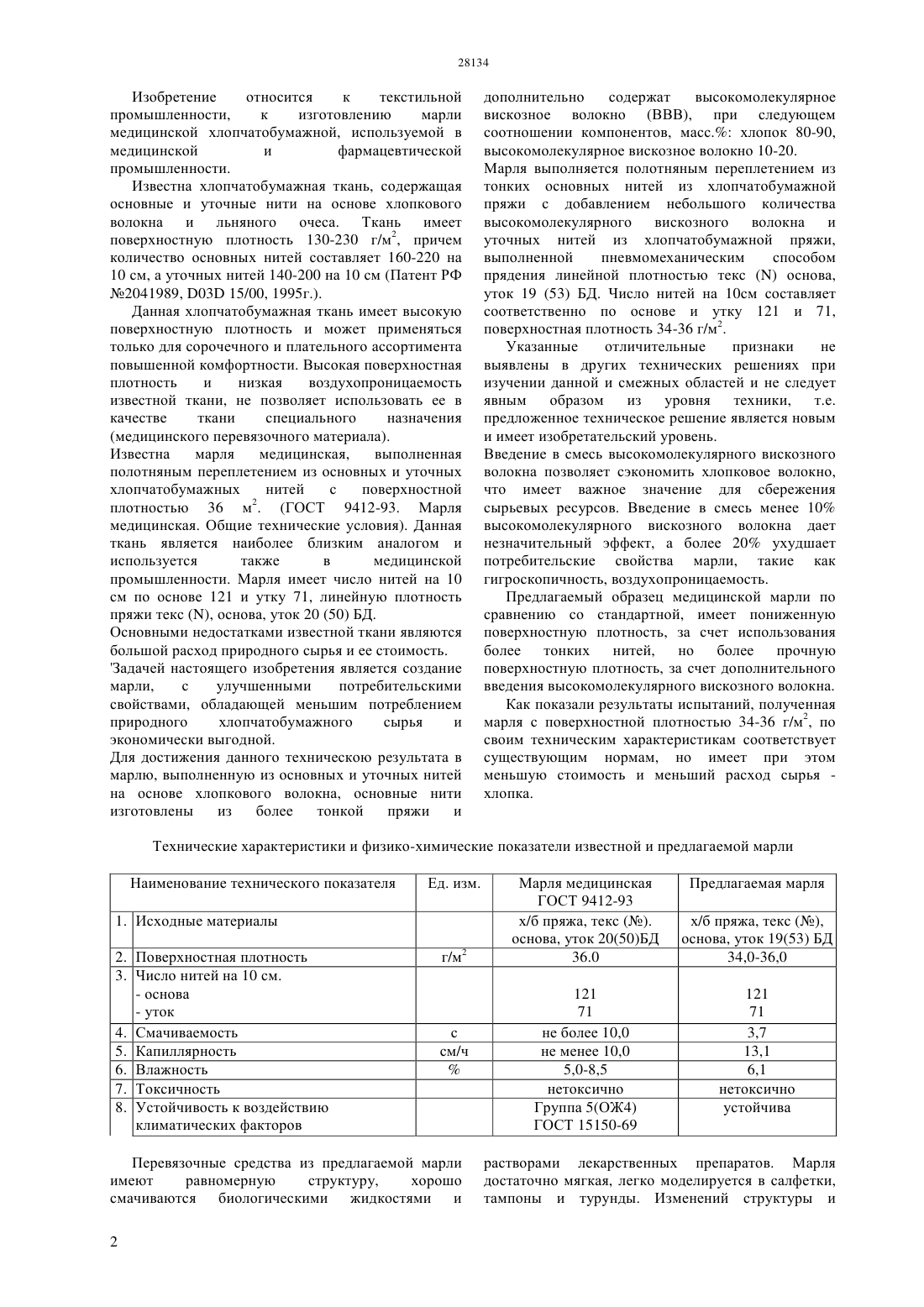

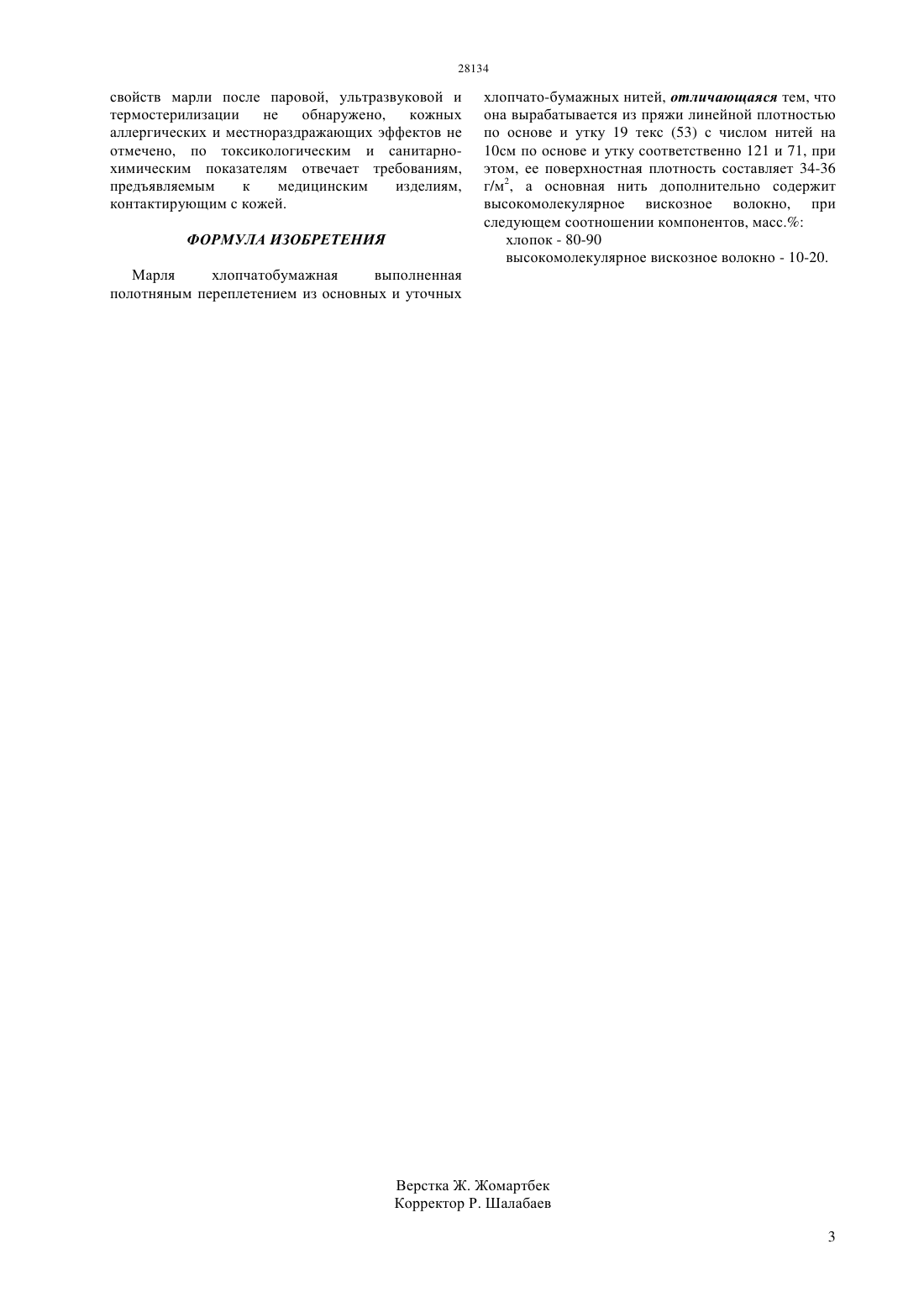

(51) 03 25/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ в медицинской и фармацевтической промышленности. Марля хлопчатобумажная вырабатывается из пряжи линейной плотностью по основе и утку 19 текс (53) с числом нитей на 10 см по основе и утку соответственно 121 и 71, при том ее поверхностная плотность составляет 34-36 г/м 2, а основная нить дополнительно содержит высокомолекулярное вискозное волокно (ВВВ), при следующем соотношении компонентов, масс. хлопок 80-90,высокомолекулярное вискозное волокно 10-20. Предлагаемое техническое решение позволяет сэкономить хлопковое волокно, что имеет важное значение для сбережения природных сырьевых ресурсов.(72) Мырхалыков Жумахан Ушкемпирович Порошин Андрей Вячеславович(73) Республиканское государственное предприятие на праве хозяйственного ведения ЮжноКазахстанский государственный университет им. М. Ауэзова Министерства образования и науки Республики Казахстан(57) Изобретение относится к текстильной промышленности,к изготовлению марли медицинской хлопчатобумажной, используемой Изобретение относится к текстильной промышленности,к изготовлению марли медицинской хлопчатобумажной, используемой в медицинской и фармацевтической промышленности. Известна хлопчатобумажная ткань, содержащая основные и уточные нити на основе хлопкового волокна и льняного очеса. Ткань имеет поверхностную плотность 130-230 г/м 2, причем количество основных нитей составляет 160-220 на 10 см, а уточных нитей 140-200 на 10 см (Патент РФ 2041989, 03 15/00, 1995 г.). Данная хлопчатобумажная ткань имеет высокую поверхностную плотность и может применяться только для сорочечного и плательного ассортимента повышенной комфортности. Высокая поверхностная плотность и низкая воздухопроницаемость известной ткани, не позволяет использовать ее в качестве ткани специального назначения(медицинского перевязочного материала). Известна марля медицинская,выполненная полотняным переплетением из основных и уточных хлопчатобумажных нитей с поверхностной плотностью 36 м 2. (ГОСТ 9412-93. Марля медицинская. Общие технические условия). Данная ткань является наиболее близким аналогом и используется также в медицинской промышленности. Марля имеет число нитей на 10 см по основе 121 и утку 71, линейную плотность пряжи текс , основа, уток 20 (50) БД. Основными недостатками известной ткани являются большой расход природного сырья и ее стоимость. Задачей настоящего изобретения является создание марли,с улучшенными потребительскими свойствами, обладающей меньшим потреблением природного хлопчатобумажного сырья и экономически выгодной. Для достижения данного техническою результата в марлю, выполненную из основных и уточных нитей на основе хлопкового волокна, основные нити изготовлены из более тонкой пряжи и дополнительно содержат высокомолекулярное вискозное волокно (ВВВ), при следующем соотношении компонентов, масс. хлопок 80-90,высокомолекулярное вискозное волокно 10-20. Марля выполняется полотняным переплетением из тонких основных нитей из хлопчатобумажной пряжи с добавлением небольшого количества высокомолекулярного вискозного волокна и уточных нитей из хлопчатобумажной пряжи,выполненной пневмомеханическим способом прядения линейной плотностью тексоснова,уток 19 (53) БД. Число нитей на 10 см составляет соответственно по основе и утку 121 и 71,поверхностная плотность 34-36 г/м 2. Указанные отличительные признаки не выявлены в других технических решениях при изучении данной и смежных областей и не следует явным образом из уровня техники, т.е. предложенное техническое решение является новым и имеет изобретательский уровень. Введение в смесь высокомолекулярного вискозного волокна позволяет сэкономить хлопковое волокно,что имеет важное значение для сбережения сырьевых ресурсов. Введение в смесь менее 10 высокомолекулярного вискозного волокна дает незначительный эффект, а более 20 ухудшает потребительские свойства марли, такие как гигроскопичность, воздухопроницаемость. Предлагаемый образец медицинской марли по сравнению со стандартной, имеет пониженную поверхностную плотность, за счет использования более тонких нитей, но более прочную поверхностную плотность, за счет дополнительного введения высокомолекулярного вискозного волокна. Как показали результаты испытаний, полученная марля с поверхностной плотностью 34-36 г/м 2, по своим техническим характеристикам соответствует существующим нормам, но имеет при этом меньшую стоимость и меньший расход сырья хлопка. Технические характеристики и физико-химические показатели известной и предлагаемой марли Наименование технического показателя 1. Исходные материалы 2. Поверхностная плотность 3. Число нитей на 10 см. Перевязочные средства из предлагаемой марли имеют равномерную структуру,хорошо смачиваются биологическими жидкостями и 2 Марля медицинская ГОСТ 9412-93 х/б пряжа, текс . основа, уток 20(50)БД 36.0 121 71 не более 10,0 не менее 10,0 5,0-8,5 нетоксично Группа 5(ОЖ 4) ГОСТ 15150-69 свойств марли после паровой, ультразвуковой и термостерилизации не обнаружено,кожных аллергических и местнораздражающих эффектов не отмечено, по токсикологическим и санитарнохимическим показателям отвечает требованиям,предъявляемым к медицинским изделиям,контактирующим с кожей. ФОРМУЛА ИЗОБРЕТЕНИЯ хлопчато-бумажных нитей, отличающаяся тем, что она вырабатывается из пряжи линейной плотностью по основе и утку 19 текс (53) с числом нитей на 10 см по основе и утку соответственно 121 и 71, при этом, ее поверхностная плотность составляет 34-36 г/м 2, а основная нить дополнительно содержит высокомолекулярное вискозное волокно, при следующем соотношении компонентов, масс. хлопок - 80-90 высокомолекулярное вискозное волокно - 10-20. Марля хлопчатобумажная выполненная полотняным переплетением из основных и уточных
