Насос шестеренный

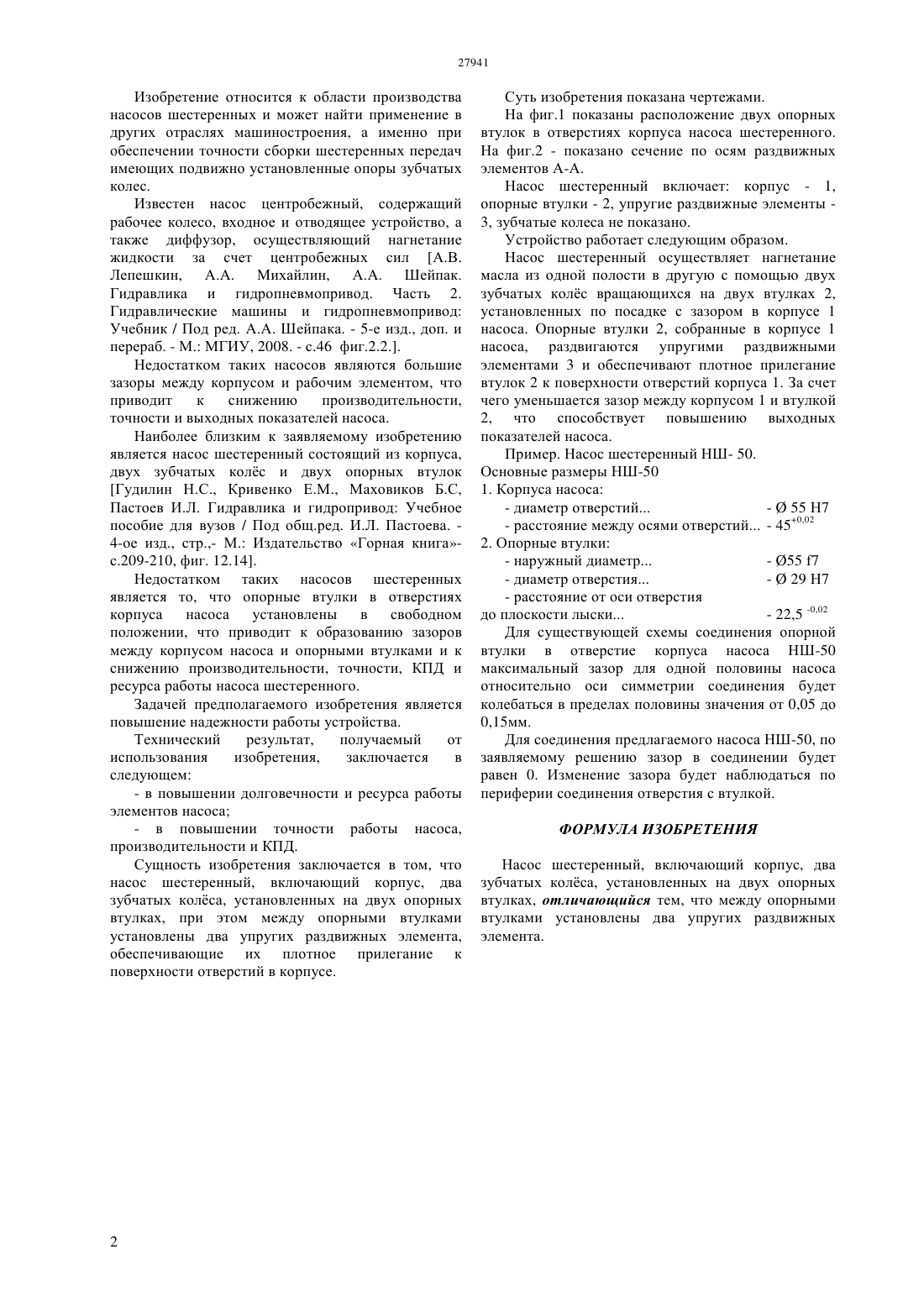

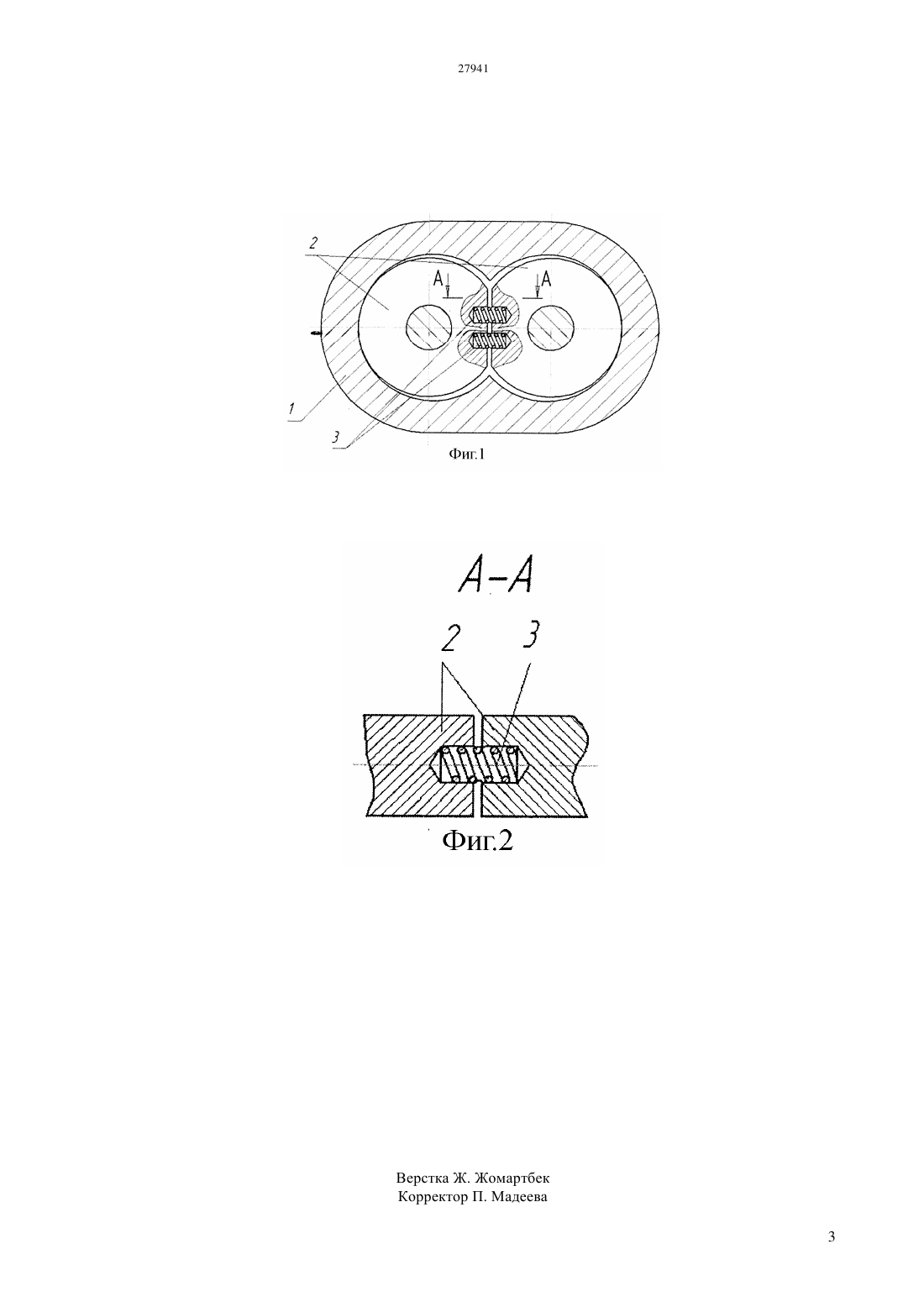

(51) А 04 С 2/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ имеющих подвижно установленные опоры зубчатых колес. Задачей предполагаемого изобретения является повышение надежности работы устройства. Насос шестеренный, включающий корпус, два зубчатых колса, установленных на двух опорных втулках, при этом между опорными втулками установлены два упругих раздвижных элемента. Технический результат,получаемый от использования изобретения,заключается в следующем- в повышении долговечности и ресурса работы элементов насоса- в повышении точности работы насоса,производительности и КПД.(72) Шеров Айбек КарибековичАликулов Джавлан ЕргешовичСмирнов Юрий МихайловичШеров Карибек Тагаевич(57) Изобретение относится к области производства насосов шестеренных и может найти применение в других отраслях машиностроения, а именно при обеспечении точности сборки шестеренных передач Изобретение относится к области производства насосов шестеренных и может найти применение в других отраслях машиностроения, а именно при обеспечении точности сборки шестеренных передач имеющих подвижно установленные опоры зубчатых колес. Известен насос центробежный, содержащий рабочее колесо, входное и отводящее устройство, а также диффузор, осуществляющий нагнетание жидкости за счет центробежных сил А.В. Лепешкин, А.А. Михайлин, А.А. Шейпак. Гидравлика и гидропневмопривод. Часть 2. Гидравлические машины и гидропневмопривод Учебник / Под ред. А.А. Шейпака. - 5-е изд., доп. и перераб. - М. МГИУ, 2008. - с.46 фиг.2.2 Недостатком таких насосов являются большие зазоры между корпусом и рабочим элементом, что приводит к снижению производительности,точности и выходных показателей насоса. Наиболее близким к заявляемому изобретению является насос шестеренный состоящий из корпуса,двух зубчатых колс и двух опорных втулок Гудилин Н.С., Кривенко Е.М., Маховиков Б.С,Пастоев И.Л. Гидравлика и гидропривод Учебное пособие для вузов / Под общ.ред. И.Л. Пастоева. 4-ое изд., стр.,- М. Издательство Горная книгас.209-210, фиг. 12.14. Недостатком таких насосов шестеренных является то, что опорные втулки в отверстиях корпуса насоса установлены в свободном положении, что приводит к образованию зазоров между корпусом насоса и опорными втулками и к снижению производительности, точности, КПД и ресурса работы насоса шестеренного. Задачей предполагаемого изобретения является повышение надежности работы устройства. Технический результат,получаемый от использования изобретения,заключается в следующем- в повышении долговечности и ресурса работы элементов насоса- в повышении точности работы насоса,производительности и КПД. Сущность изобретения заключается в том, что насос шестеренный, включающий корпус, два зубчатых колса, установленных на двух опорных втулках, при этом между опорными втулками установлены два упругих раздвижных элемента,обеспечивающие их плотное прилегание к поверхности отверстий в корпусе. Суть изобретения показана чертежами. На фиг.1 показаны расположение двух опорных втулок в отверстиях корпуса насоса шестеренного. На фиг.2 - показано сечение по осям раздвижных элементов А-А. Насос шестеренный включает корпус - 1,опорные втулки - 2, упругие раздвижные элементы 3, зубчатые колеса не показано. Устройство работает следующим образом. Насос шестеренный осуществляет нагнетание масла из одной полости в другую с помощью двух зубчатых колс вращающихся на двух втулках 2,установленных по посадке с зазором в корпусе 1 насоса. Опорные втулки 2, собранные в корпусе 1 насоса, раздвигаются упругими раздвижными элементами 3 и обеспечивают плотное прилегание втулок 2 к поверхности отверстий корпуса 1. За счет чего уменьшается зазор между корпусом 1 и втулкой 2, что способствует повышению выходных показателей насоса. Пример. Насос шестеренный НШ- 50. Основные размеры НШ-50 1. Корпуса насоса- расстояние между осями отверстий - 450,02 2. Опорные втулки- расстояние от оси отверстия до плоскости лыски- 22,5 -0,02 Для существующей схемы соединения опорной втулки в отверстие корпуса насоса НШ-50 максимальный зазор для одной половины насоса относительно оси симметрии соединения будет колебаться в пределах половины значения от 0,05 до 0,15 мм. Для соединения предлагаемого насоса НШ-50, по заявляемому решению зазор в соединении будет равен 0. Изменение зазора будет наблюдаться по периферии соединения отверстия с втулкой. ФОРМУЛА ИЗОБРЕТЕНИЯ Насос шестеренный, включающий корпус, два зубчатых колса, установленных на двух опорных втулках, отличающийся тем, что между опорными втулками установлены два упругих раздвижных элемента.
