Микропенетрометр для испытаний грунтов

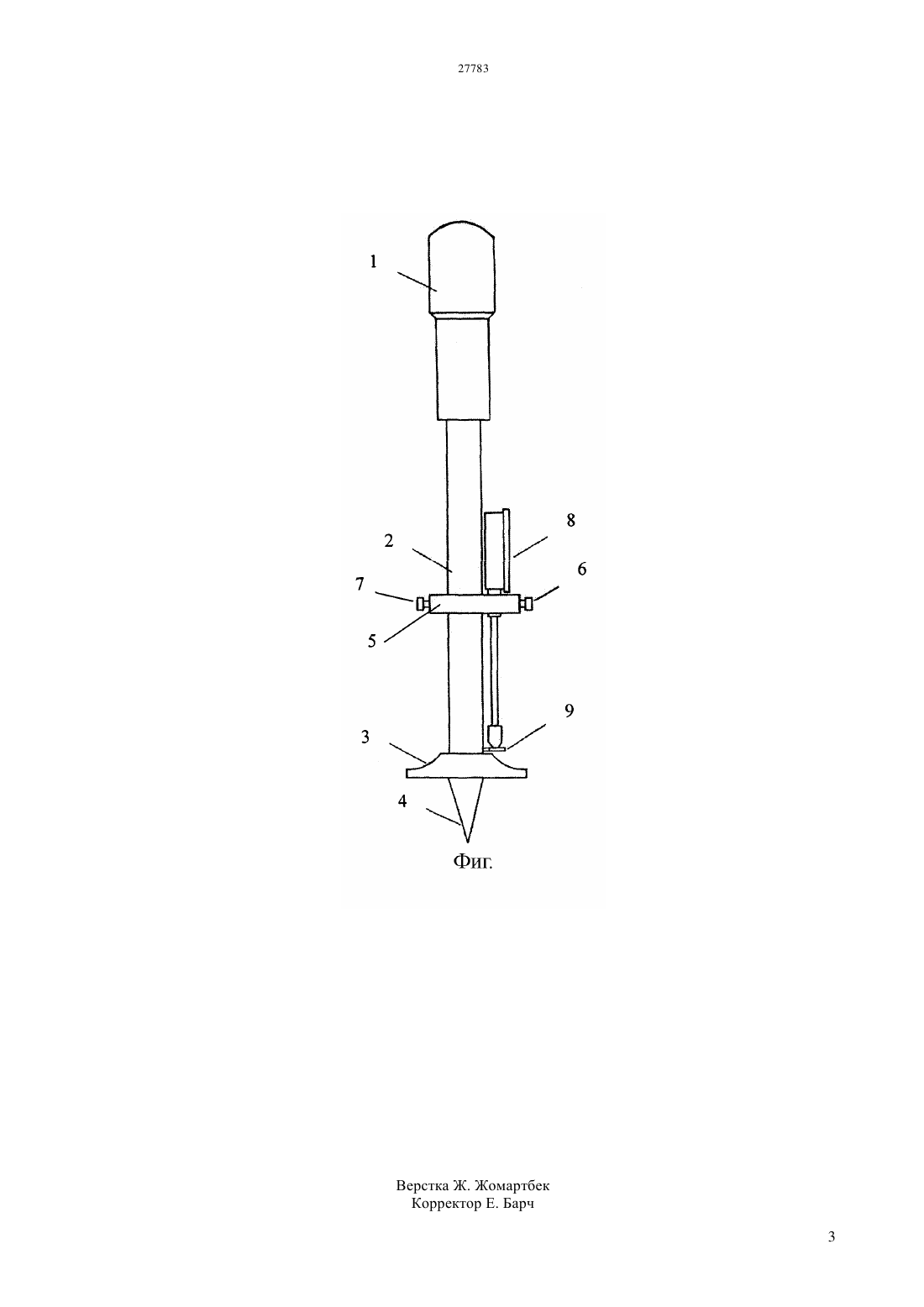

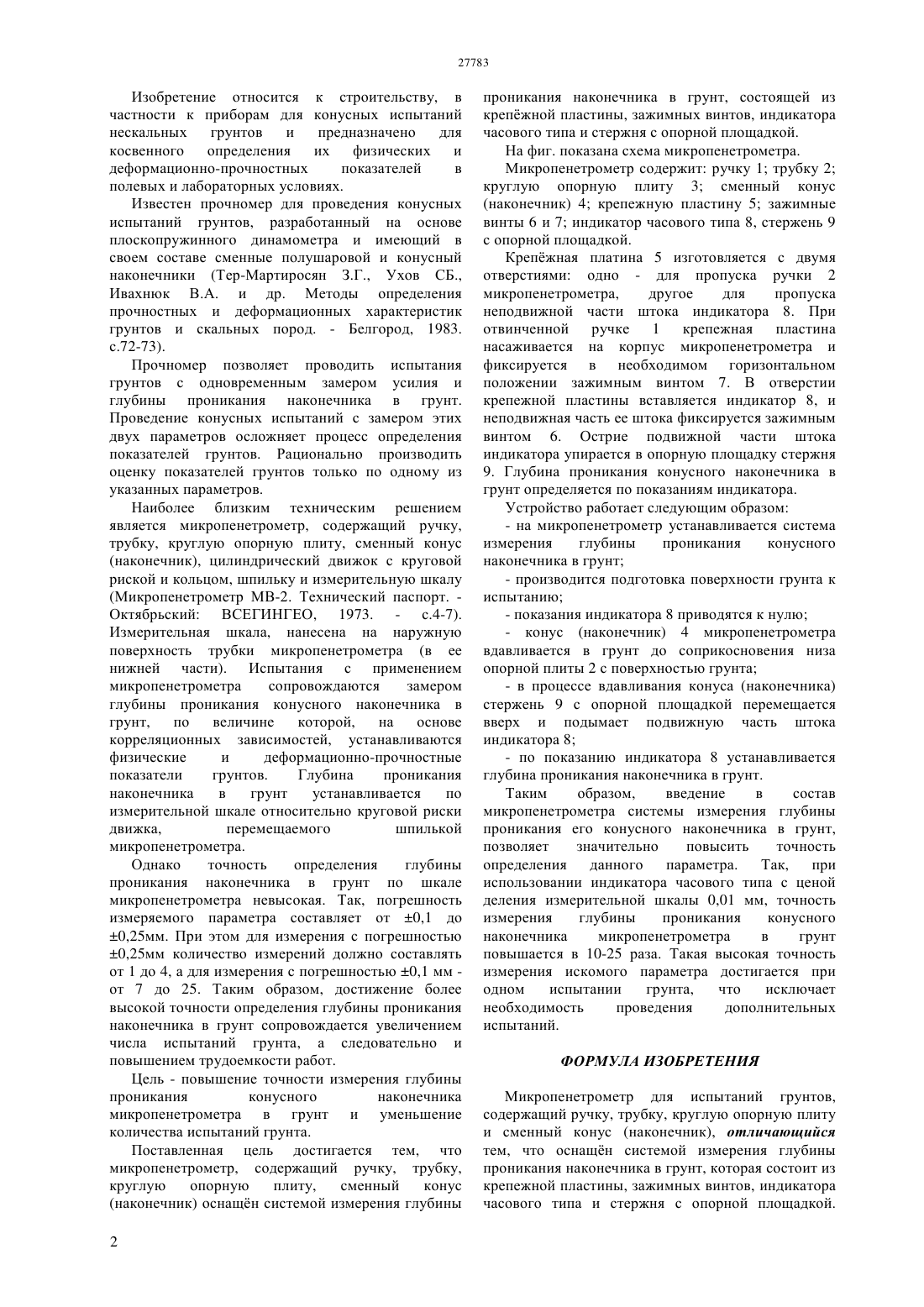

(51) 01 33/24 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительству, в частности к приборам для конусных испытаний нескальных грунтов и предназначено для косвенного определения их физических и деформационно-прочностных показателей в полевых и лабораторных условиях. Микропенетрометр содержит ручку, трубку,круглую опорную плиту,сменный конус(наконечник), оснащен системой измерения глубины проникания наконечника в грунт, состоящей из крепежной пластины, зажимных винтов, индикатора часового типа и стержня с опорной площадкой.(72) Бекбасаров Исабай Исакович Исаков Галым Исабаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Таразский государственный университет имени М.Х. Дулати Министерства образования и науки Республики Казахстан(54) МИКРОПЕНЕТРОМЕТР ДЛЯ ИСПЫТАНИЙ ГРУНТОВ Изобретение относится к строительству, в частности к приборам для конусных испытаний нескальных грунтов и предназначено для косвенного определения их физических и деформационно-прочностных показателей в полевых и лабораторных условиях. Известен прочномер для проведения конусных испытаний грунтов, разработанный на основе плоскопружинного динамометра и имеющий в своем составе сменные полушаровой и конусный наконечники (Тер-Мартиросян З.Г., Ухов СБ.,Ивахнюк В.А. и др. Методы определения прочностных и деформационных характеристик грунтов и скальных пород. - Белгород, 1983. с.72-73). Прочномер позволяет проводить испытания грунтов с одновременным замером усилия и глубины проникания наконечника в грунт. Проведение конусных испытаний с замером этих двух параметров осложняет процесс определения показателей грунтов. Рационально производить оценку показателей грунтов только по одному из указанных параметров. Наиболее близким техническим решением является микропенетрометр, содержащий ручку,трубку, круглую опорную плиту, сменный конус(Микропенетрометр МВ-2. Технический паспорт. Октябрьский ВСЕГИНГЕО, 1973. - с.4-7). Измерительная шкала, нанесена на наружную поверхность трубки микропенетрометра (в ее нижней части). Испытания с применением микропенетрометра сопровождаются замером глубины проникания конусного наконечника в грунт,по величине которой,на основе корреляционных зависимостей, устанавливаются физические и деформационно-прочностные показатели грунтов. Глубина проникания наконечника в грунт устанавливается по измерительной шкале относительно круговой риски движка,перемещаемого шпилькой микропенетрометра. Однако точность определения глубины проникания наконечника в грунт по шкале микропенетрометра невысокая. Так, погрешность измеряемого параметра составляет от 0,1 до 0,25 мм. При этом для измерения с погрешностью 0,25 мм количество измерений должно составлять от 1 до 4, а для измерения с погрешностью 0,1 мм от 7 до 25. Таким образом, достижение более высокой точности определения глубины проникания наконечника в грунт сопровождается увеличением числа испытаний грунта, а следовательно и повышением трудоемкости работ. Цель - повышение точности измерения глубины проникания конусного наконечника микропенетрометра в грунт и уменьшение количества испытаний грунта. Поставленная цель достигается тем, что микропенетрометр, содержащий ручку, трубку,круглую опорную плиту,сменный конус(наконечник) оснащн системой измерения глубины 2 проникания наконечника в грунт, состоящей из крепжной пластины, зажимных винтов, индикатора часового типа и стержня с опорной площадкой. На фиг. показана схема микропенетрометра. Микропенетрометр содержит ручку 1 трубку 2 круглую опорную плиту 3 сменный конус(наконечник) 4 крепежную пластину 5 зажимные винты 6 и 7 индикатор часового типа 8, стержень 9 с опорной площадкой. Крепжная платина 5 изготовляется с двумя отверстиями одно - для пропуска ручки 2 микропенетрометра,другое для пропуска неподвижной части штока индикатора 8. При отвинченной ручке 1 крепежная пластина насаживается на корпус микропенетрометра и фиксируется в необходимом горизонтальном положении зажимным винтом 7. В отверстии крепежной пластины вставляется индикатор 8, и неподвижная часть ее штока фиксируется зажимным винтом 6. Острие подвижной части штока индикатора упирается в опорную площадку стержня 9. Глубина проникания конусного наконечника в грунт определяется по показаниям индикатора. Устройство работает следующим образом- на микропенетрометр устанавливается система измерения глубины проникания конусного наконечника в грунт- производится подготовка поверхности грунта к испытанию- конус (наконечник) 4 микропенетрометра вдавливается в грунт до соприкосновения низа опорной плиты 2 с поверхностью грунта- в процессе вдавливания конуса (наконечника) стержень 9 с опорной площадкой перемещается вверх и подымает подвижную часть штока индикатора 8- по показанию индикатора 8 устанавливается глубина проникания наконечника в грунт. Таким образом,введение в состав микропенетрометра системы измерения глубины проникания его конусного наконечника в грунт,позволяет значительно повысить точность определения данного параметра. Так, при использовании индикатора часового типа с ценой деления измерительной шкалы 0,01 мм, точность измерения глубины проникания конусного наконечника микропенетрометра в грунт повышается в 10-25 раза. Такая высокая точность измерения искомого параметра достигается при одном испытании грунта,что исключает необходимость проведения дополнительных испытаний. ФОРМУЛА ИЗОБРЕТЕНИЯ Микропенетрометр для испытаний грунтов,содержащий ручку, трубку, круглую опорную плиту и сменный конус (наконечник), отличающийся тем, что оснащн системой измерения глубины проникания наконечника в грунт, которая состоит из крепежной пластины, зажимных винтов, индикатора часового типа и стержня с опорной площадкой.
