Устройство для очистки воды

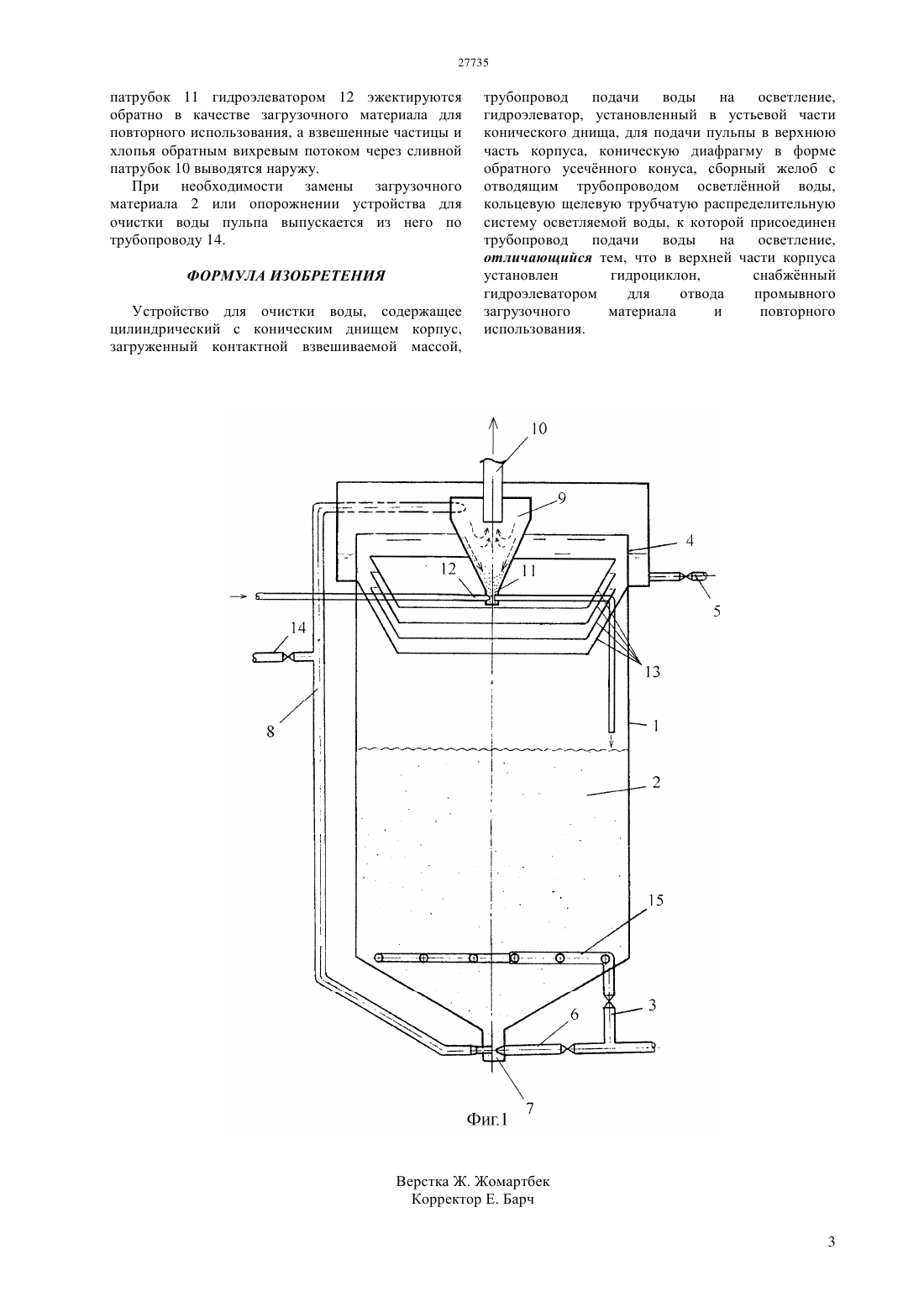

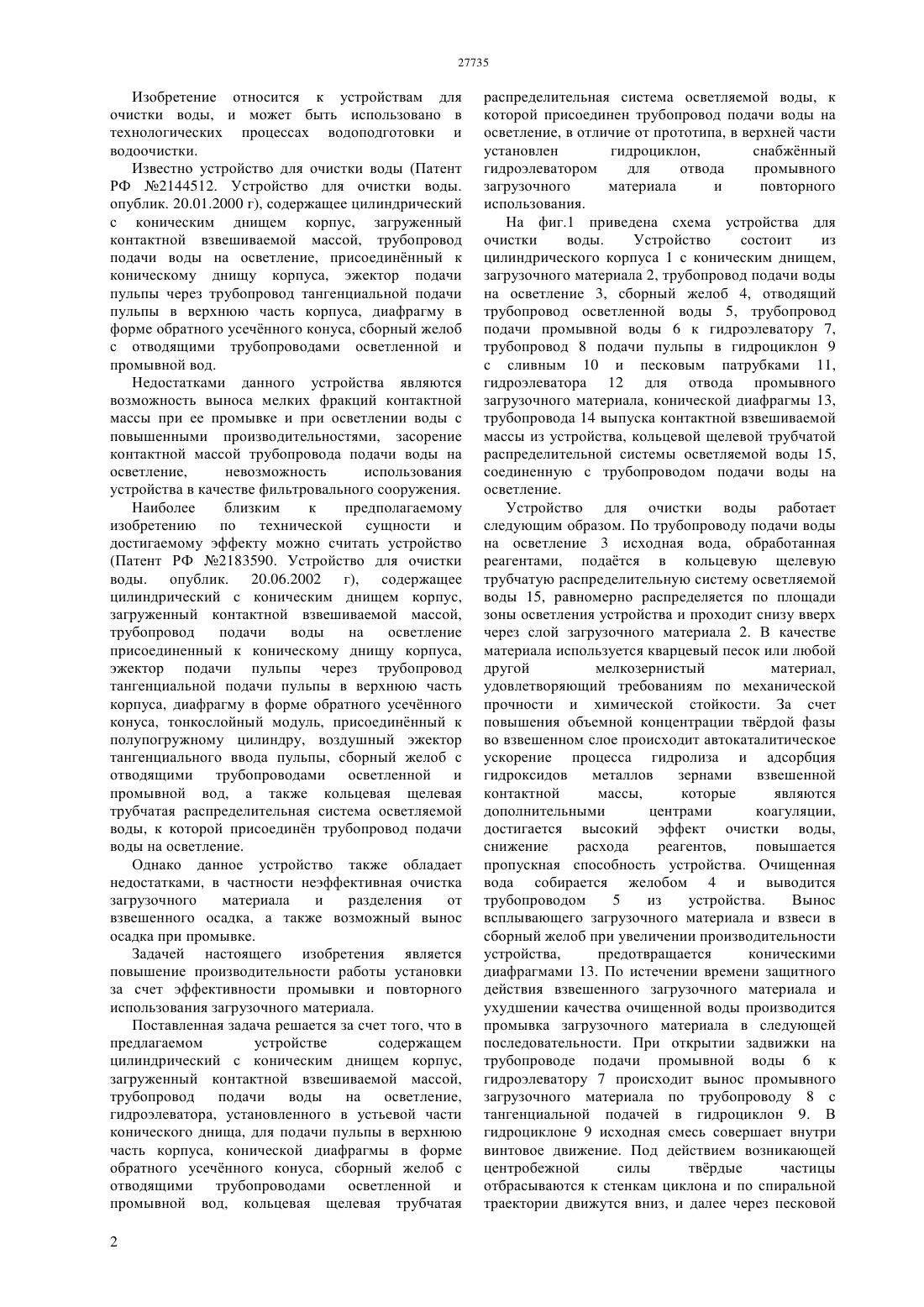

(51) 02 1/52 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ контактной взвешиваемой массой 2, трубопровод подачи воды на осветление 3, трубопровода подачи промывной воды 6 с гидроэлеватором 7,установленного в устьевой части конического днища для подачи по трубе 8 пульпы в верхнюю часть корпуса, конической диафрагмы в форме обратного усеченного конуса 13, сборный желоб 4 с отводящим трубопроводом осветленной воды 5,кольцевую щелевую трубчатую распределительную систему 15 осветляемой воды, к которой присоединн трубопровод 3 подачи воды на осветление, за счет размещения в верхней части корпуса гидроциклона 9 со сливным 10 и песковым патрубками 11 и снабжнного гидроэлеватором 12,позволит повысить эффективность промывки и повторно использовать загрузочный материал,увеличив тем самым производительность работы устройства.(72) Абиров Аскар Абашевич Егизбаев Дамир Алтынбекович Жаркенов Еркебулан Берденович Есенов Берик Усеинович Молчанов Виталий Сергеевич(73) Товарищество с ограниченной ответственностью Казахстанский научнотехнический центр развития жилищнокоммунального хозяйства(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОДЫ(57) Изобретение относится к технике очистки воды реагентным методом и может быть использовано в технологических процессах водоподготовки и водоочистки. Устройство содержит цилиндрический с коническим днищем корпус 1, загруженный Изобретение относится к устройствам для очистки воды, и может быть использовано в технологических процессах водоподготовки и водоочистки. Известно устройство для очистки воды (Патент РФ 2144512. Устройство для очистки воды. опублик. 20.01.2000 г), содержащее цилиндрический с коническим днищем корпус, загруженный контактной взвешиваемой массой, трубопровод подачи воды на осветление, присоединнный к коническому днищу корпуса, эжектор подачи пульпы через трубопровод тангенциальной подачи пульпы в верхнюю часть корпуса, диафрагму в форме обратного усечнного конуса, сборный желоб с отводящими трубопроводами осветленной и промывной вод. Недостатками данного устройства являются возможность выноса мелких фракций контактной массы при ее промывке и при осветлении воды с повышенными производительностями, засорение контактной массой трубопровода подачи воды на осветление,невозможность использования устройства в качестве фильтровального сооружения. Наиболее близким к предполагаемому изобретению по технической сущности и достигаемому эффекту можно считать устройство(Патент РФ 2183590. Устройство для очистки воды. опублик. 20.06.2002 г), содержащее цилиндрический с коническим днищем корпус,загруженный контактной взвешиваемой массой,трубопровод подачи воды на осветление присоединенный к коническому днищу корпуса,эжектор подачи пульпы через трубопровод тангенциальной подачи пульпы в верхнюю часть корпуса, диафрагму в форме обратного усечнного конуса, тонкослойный модуль, присоединнный к полупогружному цилиндру, воздушный эжектор тангенциального ввода пульпы, сборный желоб с отводящими трубопроводами осветленной и промывной вод, а также кольцевая щелевая трубчатая распределительная система осветляемой воды, к которой присоединн трубопровод подачи воды на осветление. Однако данное устройство также обладает недостатками, в частности неэффективная очистка загрузочного материала и разделения от взвешенного осадка, а также возможный вынос осадка при промывке. Задачей настоящего изобретения является повышение производительности работы установки за счет эффективности промывки и повторного использования загрузочного материала. Поставленная задача решается за счет того, что в предлагаемом устройстве содержащем цилиндрический с коническим днищем корпус,загруженный контактной взвешиваемой массой,трубопровод подачи воды на осветление,гидроэлеватора, установленного в устьевой части конического днища, для подачи пульпы в верхнюю часть корпуса, конической диафрагмы в форме обратного усечнного конуса, сборный желоб с отводящими трубопроводами осветленной и промывной вод, кольцевая щелевая трубчатая 2 распределительная система осветляемой воды, к которой присоединен трубопровод подачи воды на осветление, в отличие от прототипа, в верхней части установлен гидроциклон,снабжнный гидроэлеватором для отвода промывного загрузочного материала и повторного использования. На фиг.1 приведена схема устройства для очистки воды. Устройство состоит из цилиндрического корпуса 1 с коническим днищем,загрузочного материала 2, трубопровод подачи воды на осветление 3, сборный желоб 4, отводящий трубопровод осветленной воды 5, трубопровод подачи промывной воды 6 к гидроэлеватору 7,трубопровод 8 подачи пульпы в гидроциклон 9 с сливным 10 и песковым патрубками 11,гидроэлеватора 12 для отвода промывного загрузочного материала, конической диафрагмы 13,трубопровода 14 выпуска контактной взвешиваемой массы из устройства, кольцевой щелевой трубчатой распределительной системы осветляемой воды 15,соединенную с трубопроводом подачи воды на осветление. Устройство для очистки воды работает следующим образом. По трубопроводу подачи воды на осветление 3 исходная вода, обработанная реагентами, податся в кольцевую щелевую трубчатую распределительную систему осветляемой воды 15, равномерно распределяется по площади зоны осветления устройства и проходит снизу вверх через слой загрузочного материала 2. В качестве материала используется кварцевый песок или любой другой мелкозернистый материал,удовлетворяющий требованиям по механической прочности и химической стойкости. За счет повышения объемной концентрации тврдой фазы во взвешенном слое происходит автокаталитическое ускорение процесса гидролиза и адсорбция гидроксидов металлов зернами взвешенной контактной массы,которые являются дополнительными центрами коагуляции,достигается высокий эффект очистки воды,снижение расхода реагентов,повышается пропускная способность устройства. Очищенная вода собирается желобом 4 и выводится трубопроводом 5 из устройства. Вынос всплывающего загрузочного материала и взвеси в сборный желоб при увеличении производительности устройства,предотвращается коническими диафрагмами 13. По истечении времени защитного действия взвешенного загрузочного материала и ухудшении качества очищенной воды производится промывка загрузочного материала в следующей последовательности. При открытии задвижки на трубопроводе подачи промывной воды 6 к гидроэлеватору 7 происходит вынос промывного загрузочного материала по трубопроводу 8 с тангенциальной подачей в гидроциклон 9. В гидроциклоне 9 исходная смесь совершает внутри винтовое движение. Под действием возникающей центробежной силы тврдые частицы отбрасываются к стенкам циклона и по спиральной траектории движутся вниз, и далее через песковой патрубок 11 гидроэлеватором 12 эжектируются обратно в качестве загрузочного материала для повторного использования, а взвешенные частицы и хлопья обратным вихревым потоком через сливной патрубок 10 выводятся наружу. При необходимости замены загрузочного материала 2 или опорожнении устройства для очистки воды пульпа выпускается из него по трубопроводу 14. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для очистки воды, содержащее цилиндрический с коническим днищем корпус,загруженный контактной взвешиваемой массой, трубопровод подачи воды на осветление,гидроэлеватор, установленный в устьевой части конического днища, для подачи пульпы в верхнюю часть корпуса, коническую диафрагму в форме обратного усечнного конуса, сборный желоб с отводящим трубопроводом осветлнной воды,кольцевую щелевую трубчатую распределительную систему осветляемой воды, к которой присоединен трубопровод подачи воды на осветление,отличающийся тем, что в верхней части корпуса установлен гидроциклон,снабжнный гидроэлеватором для отвода промывного загрузочного материала и повторного использования.
