Устройство для создания паров спиртового раствора эфирных масел растений

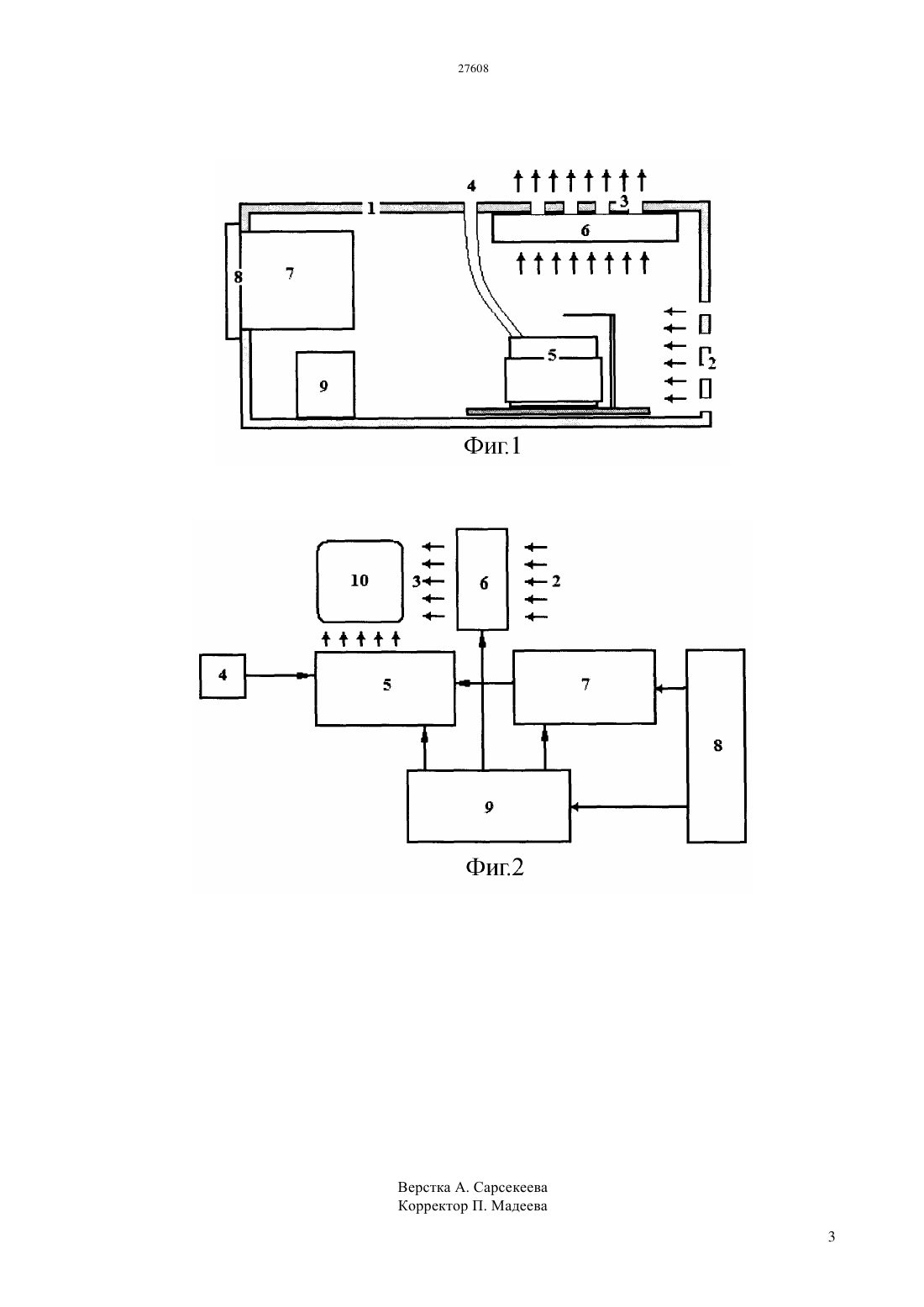

(51) 61 15/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ создания естественного воздушного фона, с заданной концентрацией эфирных масел растений. Задачей изобретения является создание более эффективного устройства с ионизацией фитонцидов эфирных масел отрицательными электронами. Технический результат достигается изобретением заключается в создании устройством ионизированных паров спиртового раствора эфирных масел растений. Указанный технический результат. Устройство для создания паров спиртового раствора эфирных масел растений содержит корпус 1 с заборником воздуха 2 и распылителем паров эфирных масел 3,включающий отверстие для введения спиртового раствора эфирных масел 4. В корпусе установлены бикс-испаритель с нагревательным элементом и электродом для ионизации паров 5, электрический вентилятор 6 с направленным воздушным потоком,блок управления 7 и блок питания 9. На лицевой стенке установлена панель управления технологическим режимом 8.(72) Батраков Юрий Иванович Мырзакожа Дияс Асылбекович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный аграрный университет Министерства образования и науки Республики Казахстан(56) Регистрационное свидетельство РК-МТ-5 00056 Министерство Здравоохранения РК // МНПП Макрос-Б и МНВП Вита-Вент, 1995(54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ПАРОВ СПИРТОВОГО РАСТВОРА ЭФИРНЫХ МАСЕЛ РАСТЕНИЙ(аэрофитотерапии) и применяется в медицине,сельском хозяйстве и позволяет ввести спиртовый раствор эфирных масел растений в помещении, для(аэрофитотерапии) и применяется в медицине,сельском хозяйстве и позволяет ввести спиртовый раствор эфирных масел растений в помещении, для создания естественного воздушного фона, с заданной концентрацией эфирных масел растений. Известен аэрофитогенератор СОМ-01,устройство для создания аэрозолей эфирных масел,содержащее металлический корпус с заборником воздуха,распылителем,ультрозвуковым генератором. Устройство работает с водными растворами эфирных масел. Недостаток устройства создаются аэрозоли без ионизации фитонцидов эфирных масел отрицательными электронами. Одновременно с положительным эффектом при таком лечении возникает ряд осложнений в виде аллергических реакций, отеков слизистой, что связано с наличием в аэрозолях пыльцы растений и плохой всасываемостью паров поверхностью альвеол. Известно оборудование для аэрофитотерапии с использованием масел лекарственных растений содержащее металлический корпус с заборником воздуха, распылителем, воронкой для введения спиртового раствора эфирных масел, испарителем с нагревателем, вентилятором и блоком питания(Регистрационное свидетельство РК-МТ-5 00056 Министерство Здравоохранения РК, выдано МНПП Макрос-Б и МНВП Вита-Вент от 09.10.1995 г. см. приложение). Недостатком данного оборудования является выгорание масла в испарителе и появлению запахов горелого масла, из-за отсутствия управления временем разогрева. Создаются пары спиртового раствора эфирных масел растений без ионизации фитонцидов эфирных масел отрицательными электронами. Задачей изобретения является создание более эффективного устройства с ионизацией фитонцидов эфирных масел отрицательными электронами. Технический результат достигается изобретением заключается в создании устройством ионизированных паров спиртового раствора эфирных масел растений. Указанный технический результат достигается тем, что устройство для создания паров спиртового раствора эфирных масел растений, содержащее корпус с заборником воздуха и распылителем паров эфирных масел, включающий отверстие для введения спиртового раствора эфирных масел и установленные в нем панель управления технологическим режимом, бикс- испаритель с нагревателем, вентилятор с блоком управления и блок питания, изменено следующим образом. Биксиспаритель изготовлен из инертного материала, а к комплектации бикса-испарителя добавляется(устанавливаетя) электрод игольчатого типа. На фиг.1 изображена блок схема устройства для создания паров спиртового раствора эфирных масел растений. На фиг.2 изображена структурная схема устройства для создания паров спиртового раствора эфирных масел растений. 2 Устройство для создания паров спиртового раствора эфирных масел растений содержит корпус 1 с заборником воздуха 2 и распылителем паров эфирных масел 3, включающий отверстие для введения спиртового раствора эфирных масел 4. В корпусе установлены бикс-испаритель с нагревательным элементом и электродом для ионизации паров 5, электрический вентилятор 6 с направленным воздушным потоком,блок управления 7 и блок питания 9. На лицевой стенке установлена панель управления технологическим режимом 8. Устройство для создания паров спиртового раствора эфирных масел растений работает следующим образом. Через отверстие для введения спиртового раствора эфирных масел 4 дозированная порция спиртового раствора эфирных масел растений поступает в бикс- испаритель с нагревательным элементом и электродом для ионизации паров 5. Блок управления 7 регулируя температуру внутри бикса-испарителя, подает напряжение на нагревательный элемент. После преобразования вещества в парообразное состояние включается электрический вентилятор 6, после чего направленный поток паров эфирных масел растений вводятся в помещение, создавая воздушную среду с комфортными условиями,с определенной(заданной) концентрацией эфирных масел. Когда порция спиртового раствора перейдет в парообразное состояние, нагревательный элемент отключится, электрический вентилятор 6 удалит пары из корпуса 1 устройства и высушит биксиспаритель. Электрод для ионизации паров служит для заряда фитонцидов эфирных масел отрицательными ионами. По завершению всех процессов устройство выключается. Комплексные исследования, проводимые в течение многих лет, позволили считать, что(избранные фармакопейные) эфирные масла в природном диапазоне концентраций очищают воздух от микробов активируют обменные процессы, оказывают адаптогенное действие при неблагорпиятных факторах среды. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для создания паров спиртового раствора эфирных масел растений включающего корпус с заборником воздуха, распылителем,отверстием для введения спиртового раствора эфирных масел,панелью управления технологическим режимом, биксом-испарителем с нагревателем, вентилятором с блоком управления и блоком питания отличающее тем, что биксиспаритель с нагревательным элементом снабжен электродом для ионизации паров раствора. 2. Устройство по п.1 отличающее тем, что биксиспаритель изготовлен из инертного материала. 3. Устройство по п.1 отличающее тем, что установлен электрод игольчатого типа.
