Устройство для сильфонно-пленочной защиты изолляционных масел силовых трансформаторов

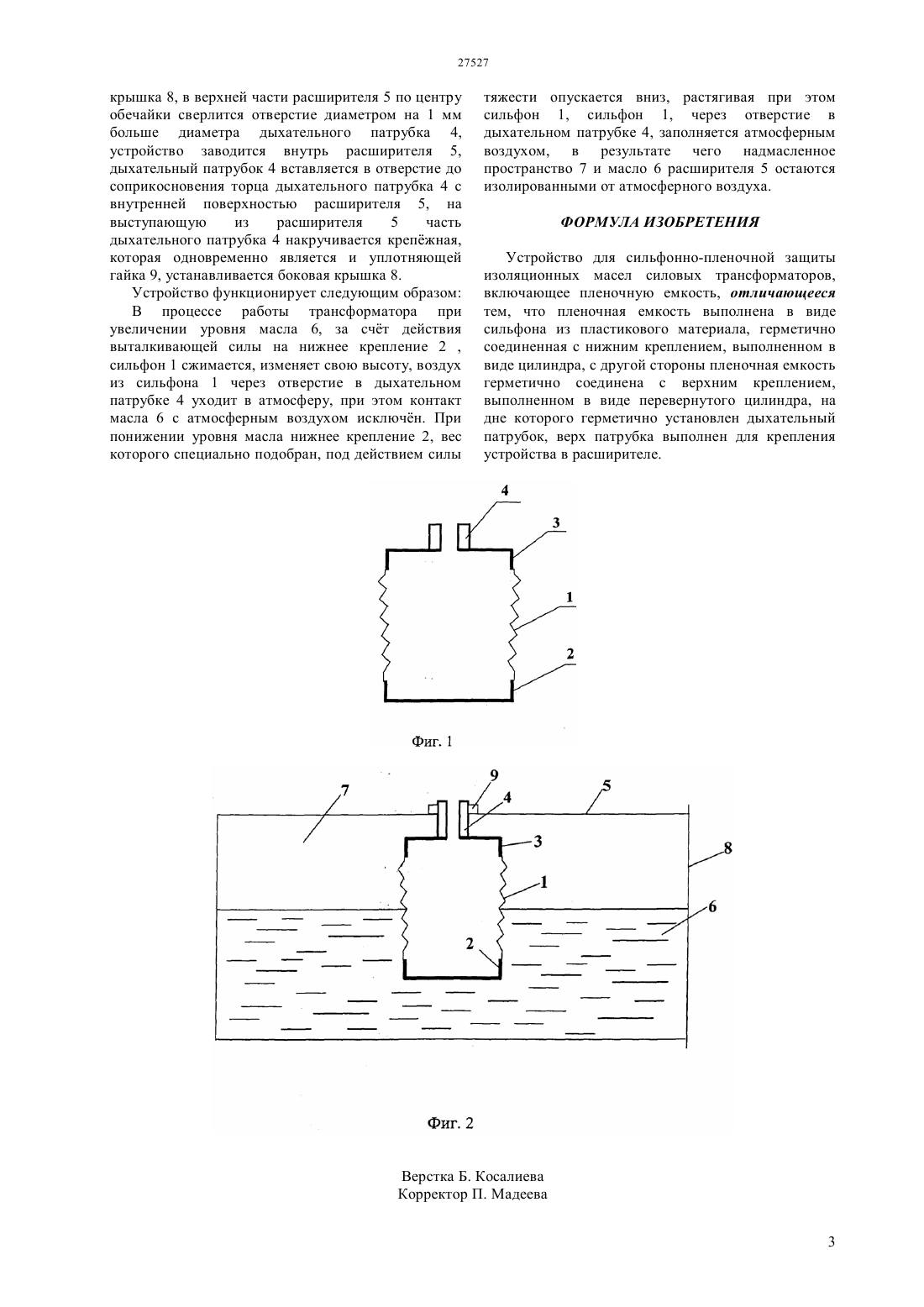

(51) 02 5/06 (2006.01) 02 6/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ материалов, которые в отличие от содержащих резину не разрушаются под воздействием масла,универсального, поскольку конструкция позволяет устанавливать устройство в расширитель трансформатора без привязки к его внутренним размерам и форме, простотой использования. Технический результат достигается тем, что предложено устройство для сильфонно-пленочной защиты изоляционных масел силовых трансформаторов, включающее пленочную емкость,отличающееся тем, что пленочная емкость выполнена в виде сильфона из пластикового материала, герметично соединенная с нижним креплением, выполненном в виде цилиндра, с другой стороны пленочная емкость герметично соединена с верхним креплением, выполненном в виде перевернутого цилиндра, на дне которого герметично установлен дыхательный патрубок, верх патрубка выполнен для крепления устройства в расширителе.(76) Котов Сергей Валерьевич Рак Валерий Павлович(56) Справочник химика - энергетика Издательство Энергия Москва с.152-153(54) УСТРОЙСТВО ДЛЯ СИЛЬФОННОПЛЕНОЧНОЙ ЗАЩИТЫ ИЗОЛЛЯЦИОННЫХ МАСЕЛ СИЛОВЫХ ТРАНСФОРМАТОРОВ(57) Изобретение относится к устройствам для защиты от нежелательных отклонений от нормальных неэлектрических рабочих параметров в электрических машинах,в частности,в трансформаторах. Технический результат заключается в создании устройства, полностью изолирующего надмасленное пространство и масло расширителя от атмосферного воздуха, долговечного, так как конструкция позволяет выполнять его из пластиковых Изобретение относится к устройствам для защиты от нежелательных отклонений от нормальных неэлектрических рабочих параметров в электрических машинах, в частности, в силовых трансформаторах. В энергетике существует серьзная проблема защиты изоляционных масел от увлажнения,поскольку такие масла являются сильно гигроскопичными. Контакт таких масел с окружающей атмосферой приводит к поглощению влаги из воздуха атмосферы. При этом, чем выше влажность воздуха, тем выше степень увлажнения изоляционного масла. Увлажннное масло передат влагу бумажной изоляции, что ведет к потере бумагой своих изоляционных свойств. При незначительном увлажнении изоляционное масло и бумажная изоляция, частично теряют свои изоляционные свойства, а при сильном увлажнении они теряют их полностью. Потеря изоляционными маслами и бумажной изоляцией своих изоляционных свойств приводит к серьзным финансовым потерям из-за массового повреждения силовых трансформаторов и прекращению вследствие этого передачи электроэнергии потребителям. Дополнительные сложности при решении данной задачи вызваны следующими двумя обстоятельствами Первое. Уровень и температура жидкости постоянно меняются. Второе. Изоляционные масла по отношению к известным уплотняющим материалам ведут себя агрессивно и через время уплотняющие элементы перестают выполнять свою функцию уплотнителей. Согласно правил технической эксплуатации п. 35.24 масло в расширителе трансформатора должно быть защищено от непосредственного соприкосновения с окружающим воздухом. С целью уменьшения увлажнения масла и бумажной изоляции трансформатора масло в расширителе должно быть защищено от соприкосновения с окружающим воздухом с помощью воздухоосушителя или другого устройства. Трансформаторы, оборудованные специальными устройствами для защиты масла, должны эксплуатироваться с постоянно включнными этими устройствами. Известно устройство для пленочной защиты трансформаторов,представляющее собой эластичную емкость, (обычно выполняемую из прорезиненного материала) наружная поверхность которой имеет те же размеры и форму, что и внутренняя поверхность расширителя. Воздух или азот поступает внутрь эластичной емкости через осушитель. Внутри расширителя эластичная емкость подвешивается на петлях. При увеличении объема масла в расширителе газ из емкости вытесняется в атмосферу или в емкость с азотом, а при уменьшении объема масла, наоборот,засасывается в эластичную емкость.///// .) При всех достоинствах использование эластичной емкости вышеуказанной конструкции имеет недостатки. Недостатком является то, что эластичная емкость укладывается внутри расширителя и должна точно повторять его внутреннюю поверхность, поэтому для каждого размера расширителя нужно изготавливать отдельную оснастку для литья плнки, сложность завода ее в расширитель,нарушение целостности эластичной емкости. Задача, решаемая предлагаемым изобретением заключается в создании устройства, позволяющего устанавливать его в расширитель трансформатора без привязки к его внутренним размерам и форме,позволяющего исключить контакт масла,находящегося в расширителе, с атмосферным воздухом при постоянных изменениях уровня масла,обладающего долговечностью. Технический результат заключается в создании устройства, полностью изолирующего надмасленное пространство и масло расширителя от атмосферного воздуха, долговечного, так как конструкция позволяет выполнять его из пластиковых материалов, которые в отличие от содержащих резину не разрушаются под воздействием масла,универсального, поскольку конструкция позволяет устанавливать устройство в расширитель трансформатора без привязки к его внутренним размерам и форме, простотой использования. Технический результат достигается тем, что предложено устройство для сильфонно-пленочной защиты изоляционных масел силовых трансформаторов, включающее пленочную емкость,отличающееся тем, что пленочная емкость выполнена в виде сильфона из пластикового материала, герметично соединенная с нижним креплением, выполненном в виде цилиндра, с другой стороны пленочная емкость неразъемно соединена с верхним креплением, выполненном в виде перевернутого цилиндра, на дне которого герметично установлен дыхательный патрубок, верх патрубка выполнен для крепления устройства в расширителе. На фиг.1 представлена схема устройства, на фиг.2 - схема сильфонно-пленочной защиты масла,находящегося в расширителе трансформатора. Устройство сильфонно-пленочной защиты включает пленочную емкость 1, выполненную в виде сильфона из пластикового материала,герметично соединенную с нижним креплением 2,выполненном в виде цилиндра, с другой стороны пленочная емкость герметично соединена с верхним креплением 3, выполненном в виде перевернутого цилиндра, на дне которого герметично установлен дыхательный патрубок 4, верх патрубка 4 выполнен для крепления устройства в расширителе 5, где находятся масло 6 и надмасленное пространство 7,боковую крышку расширителя 8, крепежная уплотняющая гайка дыхательного патрубка 9. Монтаж устройства осуществляется следующим образом с расширителя 5, демонтируется боковая крышка 8, в верхней части расширителя 5 по центру обечайки сверлится отверстие диаметром на 1 мм больше диаметра дыхательного патрубка 4,устройство заводится внутрь расширителя 5,дыхательный патрубок 4 вставляется в отверстие до соприкосновения торца дыхательного патрубка 4 с внутренней поверхностью расширителя 5, на выступающую из расширителя 5 часть дыхательного патрубка 4 накручивается крепжная,которая одновременно является и уплотняющей гайка 9, устанавливается боковая крышка 8. Устройство функционирует следующим образом В процессе работы трансформатора при увеличении уровня масла 6, за счт действия выталкивающей силы на нижнее крепление 2 ,сильфон 1 сжимается, изменяет свою высоту, воздух из сильфона 1 через отверстие в дыхательном патрубке 4 уходит в атмосферу, при этом контакт масла 6 с атмосферным воздухом исключн. При понижении уровня масла нижнее крепление 2, вес которого специально подобран, под действием силы тяжести опускается вниз, растягивая при этом сильфон 1, сильфон 1, через отверстие в дыхательном патрубке 4, заполняется атмосферным воздухом, в результате чего надмасленное пространство 7 и масло 6 расширителя 5 остаются изолированными от атмосферного воздуха. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для сильфонно-пленочной защиты изоляционных масел силовых трансформаторов,включающее пленочную емкость, отличающееся тем, что пленочная емкость выполнена в виде сильфона из пластикового материала, герметично соединенная с нижним креплением, выполненном в виде цилиндра, с другой стороны пленочная емкость герметично соединена с верхним креплением,выполненном в виде перевернутого цилиндра, на дне которого герметично установлен дыхательный патрубок, верх патрубка выполнен для крепления устройства в расширителе.
