Патрон-боевик

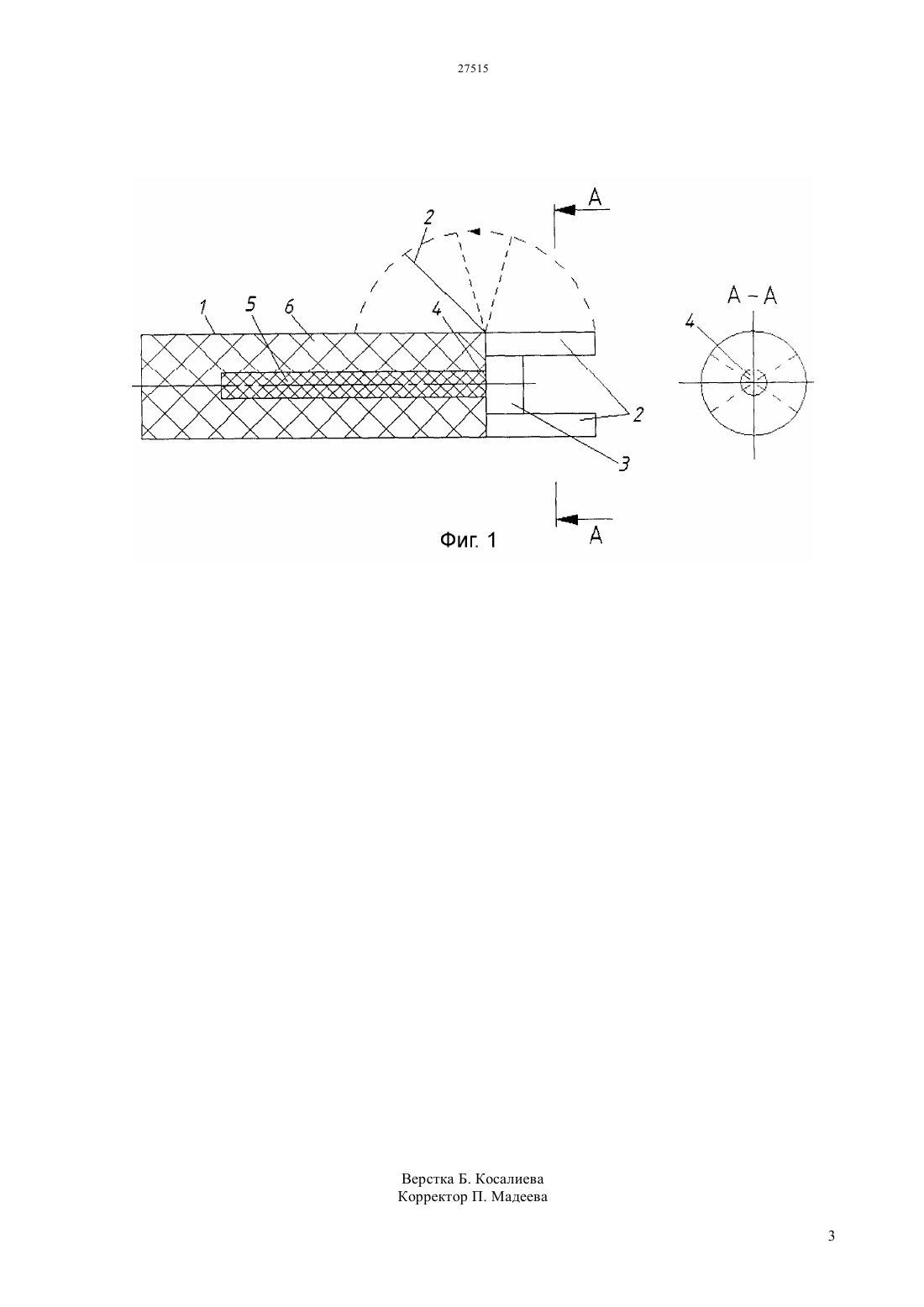

(51) 42 1/08 (2006.01) 42 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача изобретения - фиксации патрона-боевика нужном месте и упрощение процесса заряжания при любой ориентации шпура (скважины). Патрон-боевик, включающий корпус, в который помещено взрывчатое вещество, отличающийся тем,что корпус снабжен изгибающимися крыльямификсаторами, опорами и отверстием для насадки капсюля- детонатора. Техническим результатом изобретения является фиксация патрона- боевика в заданном месте шпура(скважины) при любой ее ориентации.(76) Копбаев Кайрат Сагимбаевич Батталова Насипжан Мараловна Таханов Даулет Куатович Халманов Хабил(57) Изобретение относится к горной промышленности и используется при ведении взрывных работ для добычи полезных ископаемых. Изобретение относится к горной промышленности и используется при ведении взрывных работ для добычи полезных ископаемых. Известен патрон-боевик, изготовленный из россыпного взрывчатого вещества(Б.Н.Кутузов. Взрывные работы. М., Недра, 1988,с.135-136). Недостатком известного решения является то,что корпус патрона- боевика не обладает способностью удерживаться (фиксироваться) в определенном (заданном) месте шпура или скважины. Патрон-боевик изготовлен из эластичного материала, который не сохраняет геометрическую форму,что делает его неэффективным при заряжании вертикальных и наклонных шпуров (скважин), а также его корпус разрушается при механическом воздействии(царапании и резании), и поэтому не применим в деформированных шпурах (скважинах). Наиболее близким по технической сущности к заявляемому изобретению является патрон-боевик,открытый с одного конца и закрытый с другого,изготовленый из специального чехла, - эластичного пластиката (А.Д. Яхонтов. Взрывные работы и взрывчатые материалы. М., Металлургиздата,1959, с.235-239). Недостатком известного решения также является то, что корпус патрона-боевика не обладает способностью удерживаться (фиксироваться) в определенном (заданном) месте шпура или скважины. Задача изобретения - фиксации патрона-боевика нужном месте и упрощение процесса заряжания при любой ориентации шпура (скважины). Техническим результатом изобретения является фиксация патрона- боевика в заданном месте шпура(скважины) при любой ее ориентации. Технический результат изобретения достигается тем, что патрон- боевик, включающий корпус, в который помещено ВВ, при этом корпус снабжен изгибающимися крыльями-фиксаторами, опорами и отверстием для насадки капсюля-детонатора. Изобретение поясняется фигурой, на котором представлен общий вид устройства. Патрон-боевик состоит из корпуса 1,изгибающихся крыльев- фиксаторов 2, опор 3 и отверстия 4 для насадки капсюля-детонатора 5, ВВ 6. Работа устройства осуществляется следующим образом Перед посылкой патрона-боевика в шпур(скважину) необходимо изогнуть крыльяфиксаторы 2 к внешней стороне корпуса 1 патронабоевика, в котором находится ВВ 6, и установить в отверстие 4 капсюль- детонатор 5 и дослать его до дна опоры 3, предназначенного для предохранения капсюля-детонатора от перегиба, затем послать патрон- боевик вперед торцом с изогнутыми крыльями в шпур (скважину) и произвести заряжание оставшегося объема шпура (скважины). Изгибающиеся крылья-фиксаторы не создают сопротивление при посылании патрона-боевика в шпур (скважину), а при обратном движении происходит распор крыльев-фиксаторов на стенки шпура(скважины),тем самым создают сопротивление, которое фиксирует патрон-боевик в заданном месте. Корпус патрона-боевика с изгибающимися крыльями-фиксаторами можно использовать для шпуров(скважин) диаметром намного превышающих диаметр патрона боевика. Применим к массивам с сухими и влажными(мокрыми) шпурами (скважинами). Патрон-боевик изготовлен из материала,который сохраняет геометрическую форму, что позволяет производить заряжание шпура(скважины) при любой ориентации шпура(скважины). Применим при деформации шпуров (скважин) за счет изгибающихся крыльев-фиксаторов. Длина, ширина, толщина, а также количество и формы изгибающихся крыльев-фиксаторов могут изменяться, в зависимости от геометрических параметров и состоянии шпура (скважины). Отверстия под капсюль-детонатор возможны с обоих концов патрона- боевика. Корпус патрона-боевика не разрушается при царапании и резании, что делает его эффективным при заряжании шпуров или скважин, у которых стенки не гладкие. ФОРМУЛА ИЗОБРЕТЕНИЯ Патрон-боевик, включающий корпус, в который помещено взрывчатое вещество, отличающийся тем, что корпус снабжен изгибающимися крыльями-фиксаторами, опорами и отверстием для насадки капсюля-детонатора.
