Детонатор промежуточный малогабаритный ступенчатый-1 (ДПМС-1)

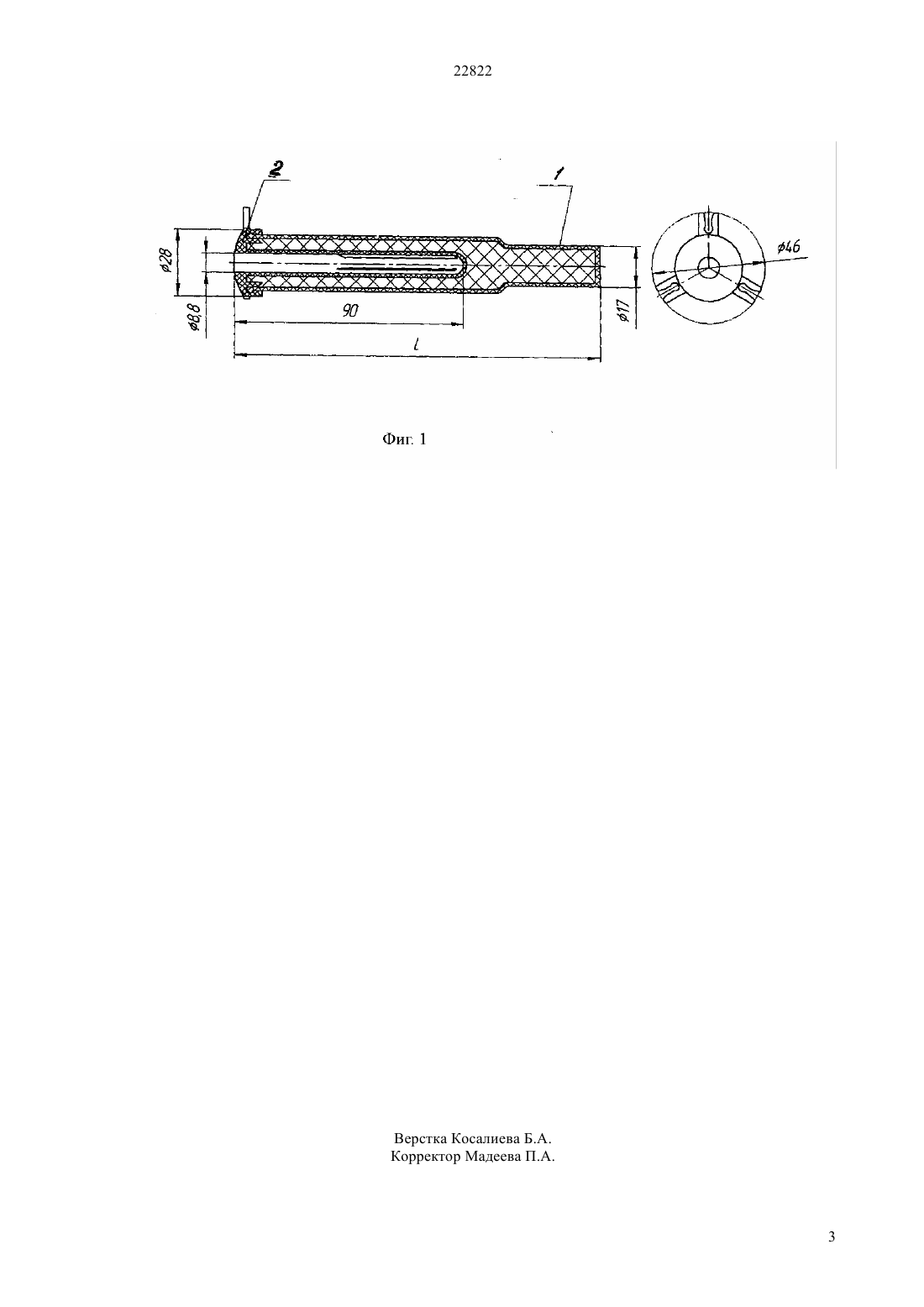

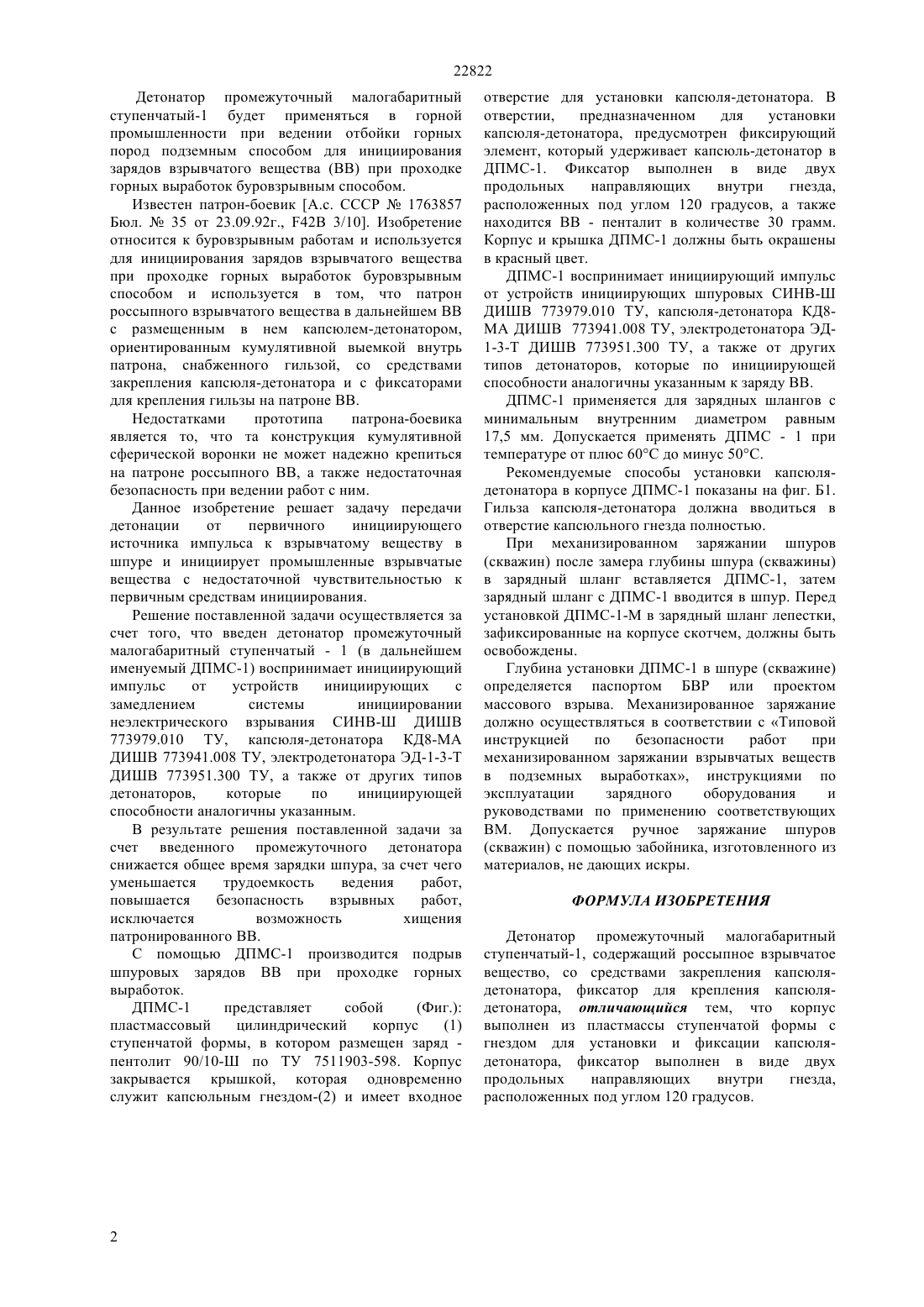

(51) 42 3/10 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ промышленности при ведении отбойки горных пород подземным способом для инициирования зарядов взрывчатого вещества (ВВ) при проходке горных выработок буровзрывным способом. Передача детонации от первичного инициирующего источника импульса к взрывчатому веществу в шпуре и инициирует промышленные взрывчатые вещества с недостаточной чувствительностью к первичным средствам инициирования за счет того, что в корпусе ДПМС-1 имеется гнездо для установки и фиксации капсюлядетонатора. Фиксатор выполнен в виде двух продольных направляющих внутри гнезда,расположенных под углом 120 градусов, а также находится ВВ - пенталит в количестве 30 грамм.(72) Хамимульдинов Сержан Жексембекович Мангулов Ербол Кабатаевич Ферафонтов Владимир Павлович Старшинов Александр Васильевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) ДЕТОНАТОР ПРОМЕЖУТОЧНЫЙ МАЛОГАБАРИТНЫЙ СТУПЕНЧАТЫЙ-1(57) Детонатор промежуточный малогабаритный ступенчатый - 1 будет применяться в горной 22822 Детонатор промежуточный малогабаритный ступенчатый-1 будет применяться в горной промышленности при ведении отбойки горных пород подземным способом для инициирования зарядов взрывчатого вещества (ВВ) при проходке горных выработок буровзрывным способом. Известен патрон-боевик А.с. СССР 1763857 Бюл.35 от 23.09.92 г., 42 3/10. Изобретение относится к буровзрывным работам и используется для инициирования зарядов взрывчатого вещества при проходке горных выработок буровзрывным способом и используется в том, что патрон россыпного взрывчатого вещества в дальнейшем ВВ с размещенным в нем капсюлем-детонатором,ориентированным кумулятивной выемкой внутрь патрона, снабженного гильзой, со средствами закрепления капсюля-детонатора и с фиксаторами для крепления гильзы на патроне ВВ. Недостатками прототипа патрона-боевика является то, что та конструкция кумулятивной сферической воронки не может надежно крепиться на патроне россыпного ВВ, а также недостаточная безопасность при ведении работ с ним. Данное изобретение решает задачу передачи детонации от первичного инициирующего источника импульса к взрывчатому веществу в шпуре и инициирует промышленные взрывчатые вещества с недостаточной чувствительностью к первичным средствам инициирования. Решение поставленной задачи осуществляется за счет того, что введен детонатор промежуточный малогабаритный ступенчатый - 1 (в дальнейшем именуемый ДПМС-1) воспринимает инициирующий импульс от устройств инициирующих с замедлением системы инициировании неэлектрического взрывания СИНВ-Ш ДИШВ 773979.010 ТУ, капсюля-детонатора КД 8-МА ДИШВ 773941.008 ТУ, электродетонатора ЭД-1-3-Т ДИШВ 773951.300 ТУ, а также от других типов детонаторов,которые по инициирующей способности аналогичны указанным. В результате решения поставленной задачи за счет введенного промежуточного детонатора снижается общее время зарядки шпура, за счет чего уменьшается трудоемкость ведения работ,повышается безопасность взрывных работ,исключается возможность хищения патронированного ВВ. С помощью ДПМС-1 производится подрыв шпуровых зарядов ВВ при проходке горных выработок. ДПМС-1 представляет собой(1) ступенчатой формы, в котором размещен заряд пентолит 90/10-Ш по ТУ 7511903-598. Корпус закрывается крышкой, которая одновременно служит капсюльным гнездом-(2) и имеет входное отверстие для установки капсюля-детонатора. В отверстии,предназначенном для установки капсюля-детонатора, предусмотрен фиксирующий элемент, который удерживает капсюль-детонатор в ДПМС-1. Фиксатор выполнен в виде двух продольных направляющих внутри гнезда,расположенных под углом 120 градусов, а также находится ВВ - пенталит в количестве 30 грамм. Корпус и крышка ДПМС-1 должны быть окрашены в красный цвет. ДПМС-1 воспринимает инициирующий импульс от устройств инициирующих шпуровых СИНВ-Ш ДИШВ 773979.010 ТУ, капсюля-детонатора КД 8 МА ДИШВ 773941.008 ТУ, электродетонатора ЭД 1-3-Т ДИШВ 773951.300 ТУ, а также от других типов детонаторов, которые по инициирующей способности аналогичны указанным к заряду ВВ. ДПМС-1 применяется для зарядных шлангов с минимальным внутренним диаметром равным 17,5 мм. Допускается применять ДПМС - 1 при температуре от плюс 60 С до минус 50 С. Рекомендуемые способы установки капсюлядетонатора в корпусе ДПМС-1 показаны на фиг. Б 1. Гильза капсюля-детонатора должна вводиться в отверстие капсюльного гнезда полностью. При механизированном заряжании шпуров(скважин) после замера глубины шпура (скважины) в зарядный шланг вставляется ДПМС-1, затем зарядный шланг с ДПМС-1 вводится в шпур. Перед установкой ДПМС-1-М в зарядный шланг лепестки,зафиксированные на корпусе скотчем, должны быть освобождены. Глубина установки ДПМС-1 в шпуре (скважине) определяется паспортом БВР или проектом массового взрыва. Механизированное заряжание должно осуществляться в соответствии с Типовой инструкцией по безопасности работ при механизированном заряжании взрывчатых веществ в подземных выработках, инструкциями по эксплуатации зарядного оборудования и руководствами по применению соответствующих ВМ. Допускается ручное заряжание шпуров(скважин) с помощью забойника, изготовленного из материалов, не дающих искры. ФОРМУЛА ИЗОБРЕТЕНИЯ Детонатор промежуточный малогабаритный ступенчатый-1, содержащий россыпное взрывчатое вещество, со средствами закрепления капсюлядетонатора, фиксатор для крепления капсюлядетонатора, отличающийся тем, что корпус выполнен из пластмассы ступенчатой формы с гнездом для установки и фиксации капсюлядетонатора, фиксатор выполнен в виде двух продольных направляющих внутри гнезда,расположенных под углом 120 градусов.
