Сооружение для очистки водоема от загрязнений

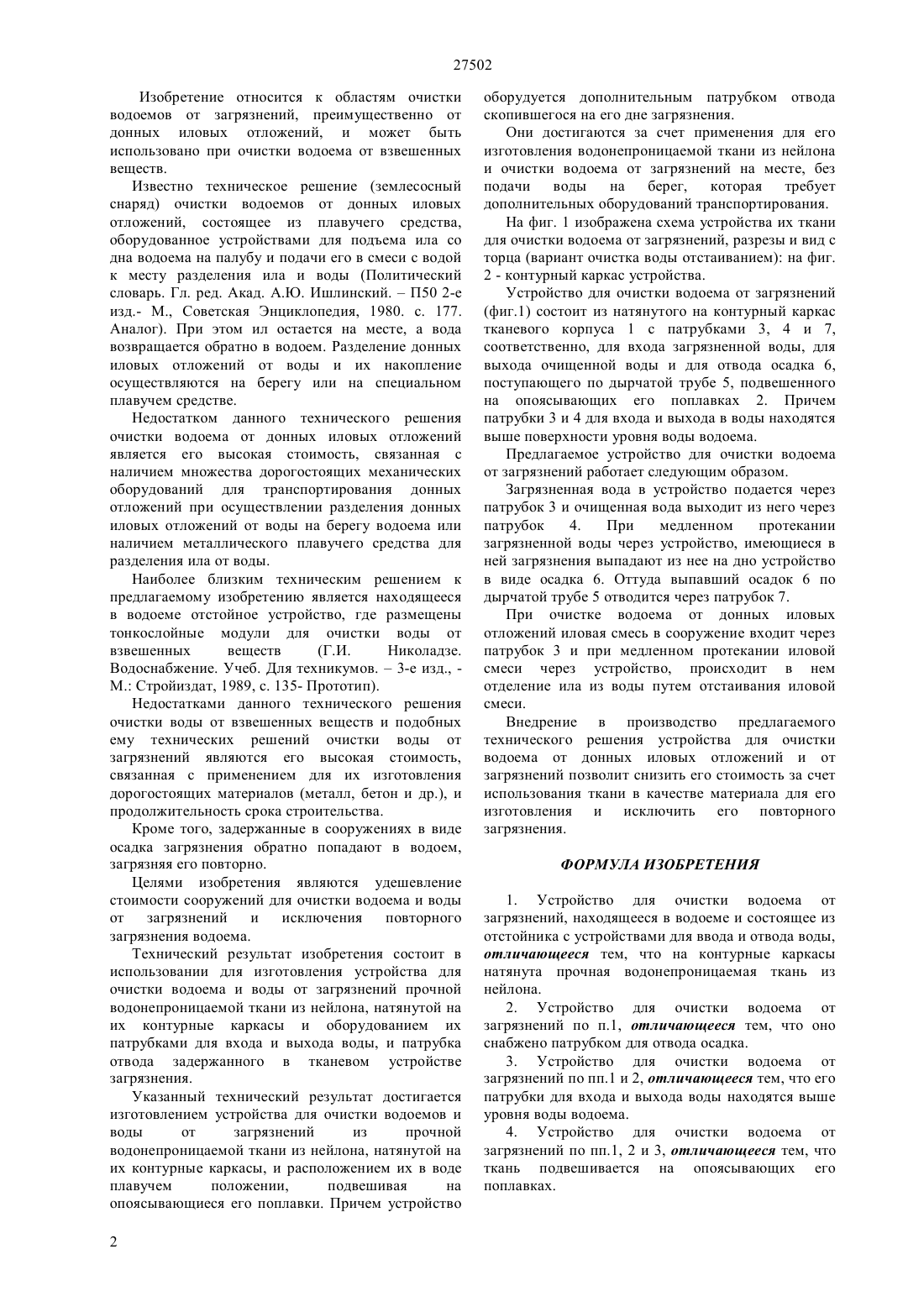

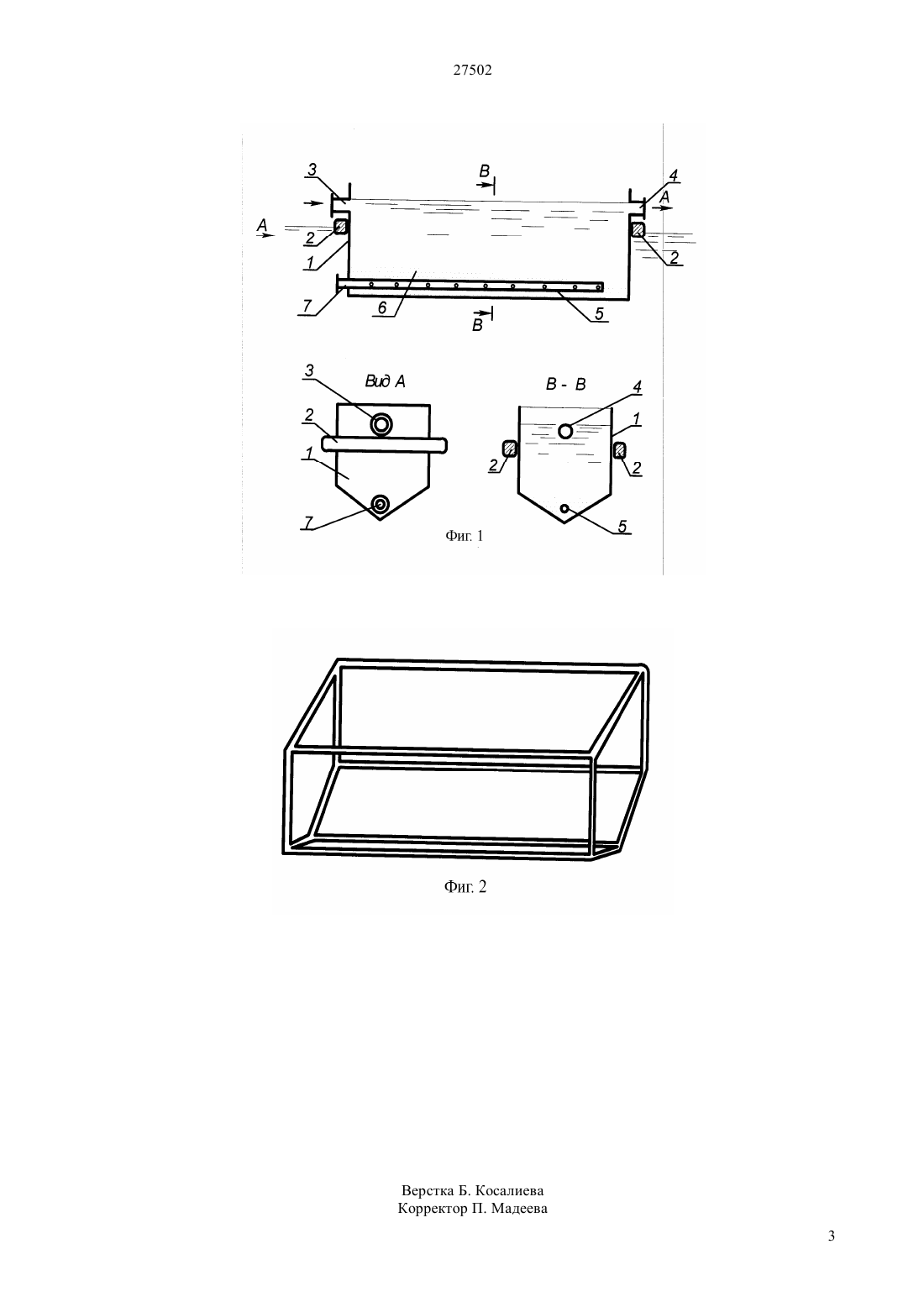

(51) 02 3/02 (2006.01) 02 5/28 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОДОЕМА ОТ ЗАГРЯЗНЕНИЙ(57) Изобретение относится к очистке водоема от загрязнений и может быть использовано для очистки воды. Сущность изобретения заключается в использовании прочной водонепроницаемой ткани из нейлона для изготовления устройства для очистки водоема и воды от загрязнений и расположением их в воде во взвешенном положении под собственным весом,подвешивая на опоясывающиеся его поплавки.(72) Каскирбаев Кабидолла Кыстаубаевич Саменова Жанар Кабидоллаевна Кабидоллаева Жулдыз Сунгатовна(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С.Торайгырова Министерства образования и науки Республики Казахстан 27502 Изобретение относится к областям очистки водоемов от загрязнений, преимущественно от донных иловых отложений, и может быть использовано при очистки водоема от взвешенных веществ. Известно техническое решение (землесосный снаряд) очистки водоемов от донных иловых отложений, состоящее из плавучего средства,оборудованное устройствами для подъема ила со дна водоема на палубу и подачи его в смеси с водой к месту разделения ила и воды (Политический словарь. Гл. ред. Акад. А.Ю. Ишлинский.П 50 2-е изд.- М., Советская Энциклопедия, 1980. с. 177. Аналог). При этом ил остается на месте, а вода возвращается обратно в водоем. Разделение донных иловых отложений от воды и их накопление осуществляются на берегу или на специальном плавучем средстве. Недостатком данного технического решения очистки водоема от донных иловых отложений является его высокая стоимость, связанная с наличием множества дорогостоящих механических оборудований для транспортирования донных отложений при осуществлении разделения донных иловых отложений от воды на берегу водоема или наличием металлического плавучего средства для разделения ила от воды. Наиболее близким техническим решением к предлагаемому изобретению является находящееся в водоеме отстойное устройство, где размещены тонкослойные модули для очистки воды от взвешенных веществ(Г.И. Николадзе. Водоснабжение. Учеб. Для техникумов.3-е изд., М. Стройиздат, 1989, с. 135- Прототип). Недостатками данного технического решения очистки воды от взвешенных веществ и подобных ему технических решений очистки воды от загрязнений являются его высокая стоимость,связанная с применением для их изготовления дорогостоящих материалов (металл, бетон и др.), и продолжительность срока строительства. Кроме того, задержанные в сооружениях в виде осадка загрязнения обратно попадают в водоем,загрязняя его повторно. Целями изобретения являются удешевление стоимости сооружений для очистки водоема и воды от загрязнений и исключения повторного загрязнения водоема. Технический результат изобретения состоит в использовании для изготовления устройства для очистки водоема и воды от загрязнений прочной водонепроницаемой ткани из нейлона, натянутой на их контурные каркасы и оборудованием их патрубками для входа и выхода воды, и патрубка отвода задержанного в тканевом устройстве загрязнения. Указанный технический результат достигается изготовлением устройства для очистки водоемов и воды от загрязнений из прочной водонепроницаемой ткани из нейлона, натянутой на их контурные каркасы, и расположением их в воде плавучем положении,подвешивая на опоясывающиеся его поплавки. Причем устройство 2 оборудуется дополнительным патрубком отвода скопившегося на его дне загрязнения. Они достигаются за счет применения для его изготовления водонепроницаемой ткани из нейлона и очистки водоема от загрязнений на месте, без подачи воды на берег, которая требует дополнительных оборудований транспортирования. На фиг. 1 изображена схема устройства их ткани для очистки водоема от загрязнений, разрезы и вид с торца (вариант очистка воды отстаиванием) на фиг. 2 - контурный каркас устройства. Устройство для очистки водоема от загрязнений(фиг.1) состоит из натянутого на контурный каркас тканевого корпуса 1 с патрубками 3, 4 и 7,соответственно, для входа загрязненной воды, для выхода очищенной воды и для отвода осадка 6,поступающего по дырчатой трубе 5, подвешенного на опоясывающих его поплавках 2. Причем патрубки 3 и 4 для входа и выхода в воды находятся выше поверхности уровня воды водоема. Предлагаемое устройство для очистки водоема от загрязнений работает следующим образом. Загрязненная вода в устройство подается через патрубок 3 и очищенная вода выходит из него через патрубок 4. При медленном протекании загрязненной воды через устройство, имеющиеся в ней загрязнения выпадают из нее на дно устройство в виде осадка 6. Оттуда выпавший осадок 6 по дырчатой трубе 5 отводится через патрубок 7. При очистке водоема от донных иловых отложений иловая смесь в сооружение входит через патрубок 3 и при медленном протекании иловой смеси через устройство, происходит в нем отделение ила из воды путем отстаивания иловой смеси. Внедрение в производство предлагаемого технического решения устройства для очистки водоема от донных иловых отложений и от загрязнений позволит снизить его стоимость за счет использования ткани в качестве материала для его изготовления и исключить его повторного загрязнения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для очистки водоема от загрязнений, находящееся в водоеме и состоящее из отстойника с устройствами для ввода и отвода воды,отличающееся тем, что на контурные каркасы натянута прочная водонепроницаемая ткань из нейлона. 2. Устройство для очистки водоема от загрязнений по п.1, отличающееся тем, что оно снабжено патрубком для отвода осадка. 3. Устройство для очистки водоема от загрязнений по пп.1 и 2, отличающееся тем, что его патрубки для входа и выхода воды находятся выше уровня воды водоема. 4. Устройство для очистки водоема от загрязнений по пп.1, 2 и 3, отличающееся тем, что ткань подвешивается на опоясывающих его поплавках.
