Способ получения пигмента-наполнителя

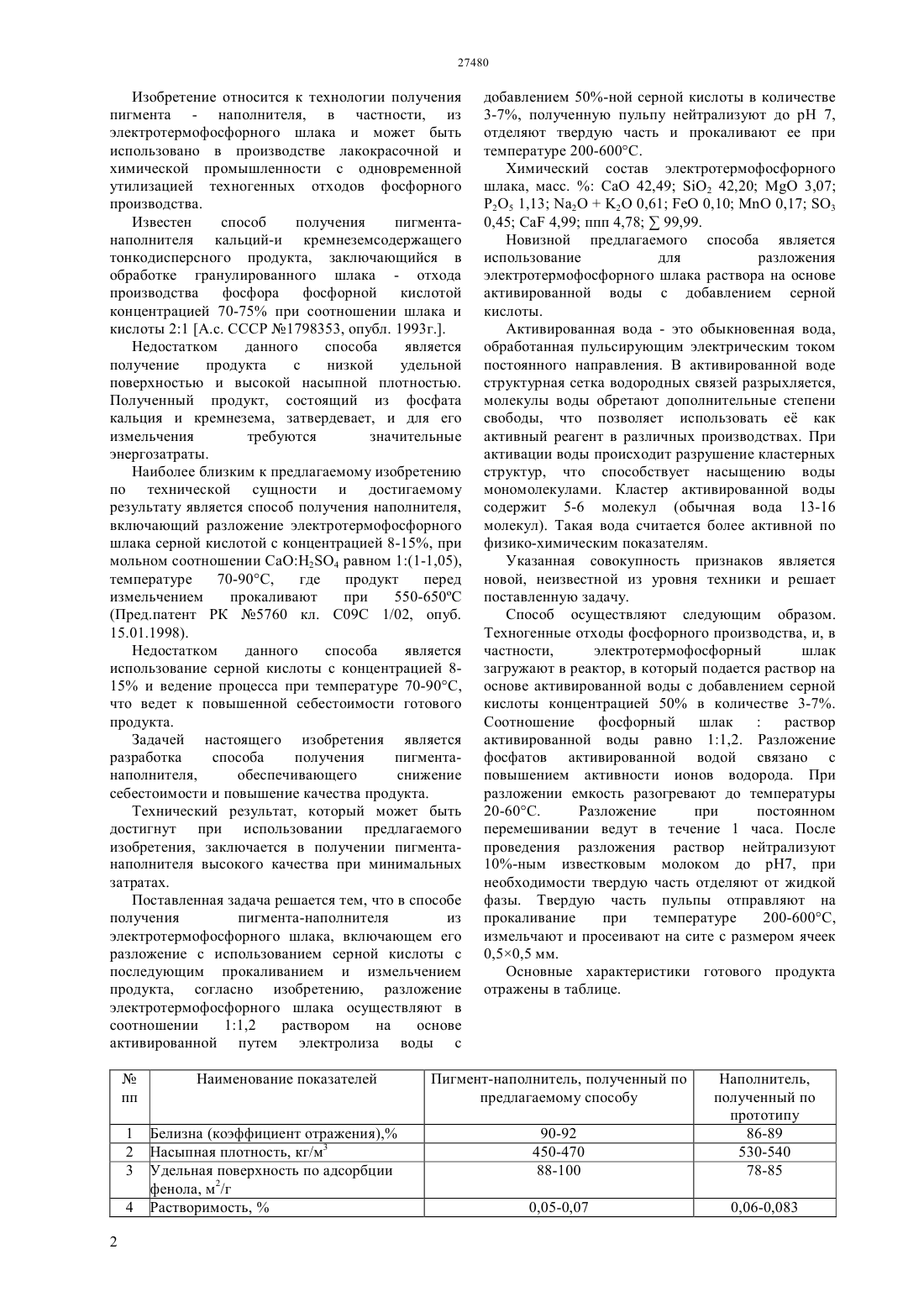

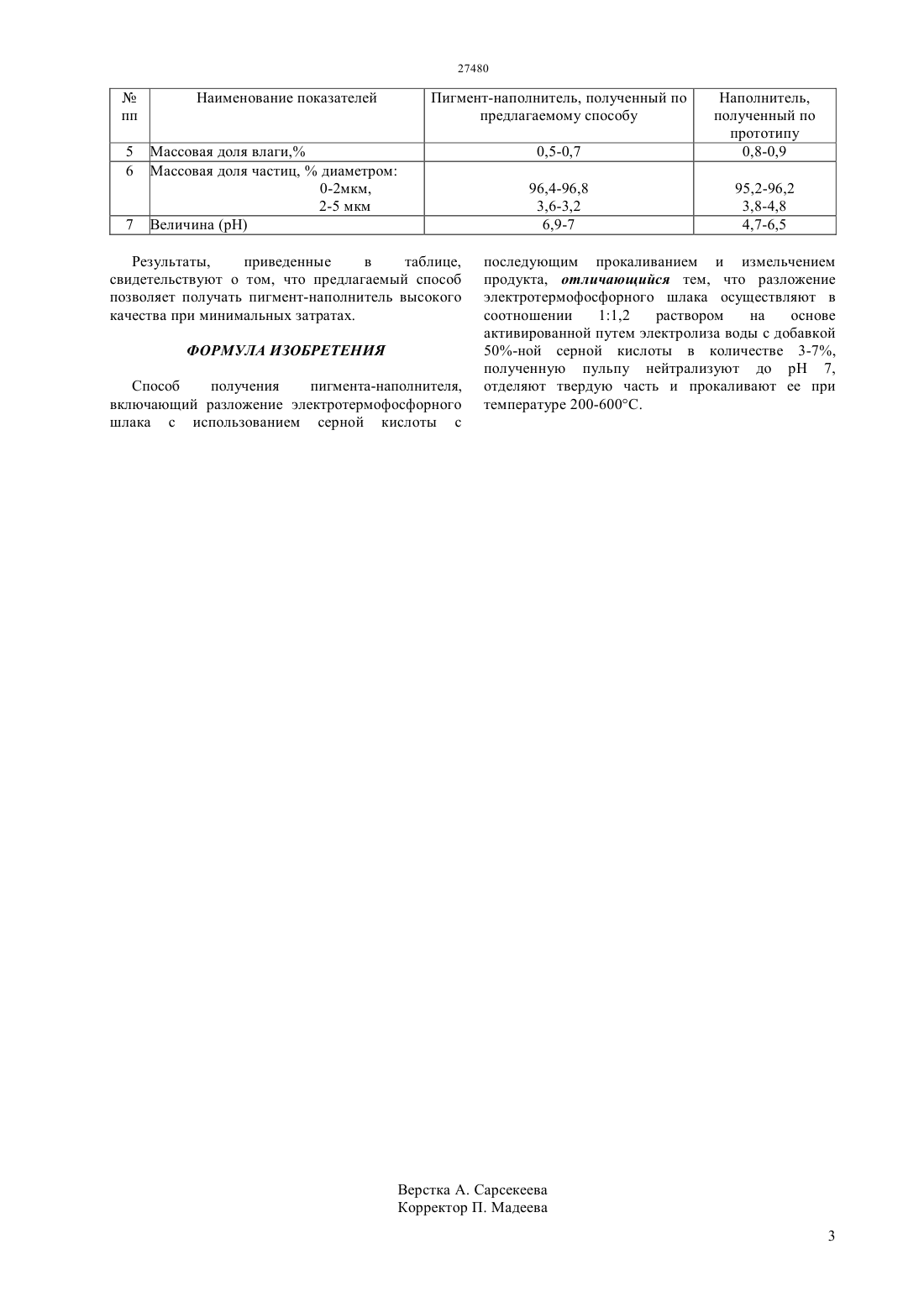

(51) 09 1/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ утилизацией техногенных отходов фосфорного производства. Предложен способ получения пигментанаполнителя из электротермофосфорного шлака,включающий его разложение с использованием серной кислоты с последующим прокаливанием и измельчением продукта, в котором в качестве реагента для разложения используют раствор на основе активированной путем электролиза воды с добавлением 50-ной серной кислоты в количестве 3-7, в соотношении шлакуказанный раствор,равном 11,2. После разложения электротермофосфорного шлака полученную пульпу нейтрализуют до 7, отделяют твердую часть, прокаливают ее при температуре 200-600 С и направляют на помол. Использование данного способа позволяет получать пигмент-наполнитель высокого качества при минимальных затратах.(72) Батькаев Рашид Ибрагимович Батькаева Лия Рашидовна Батькаева Нелли Рашидовна(73) Республиканское государственное казенное предприятие Южно-Казахстанский государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 5760, кл. С 09 С 1/02, опубл. 15.01.1998 г(57) Изобретение относится к технологии получения пигмента - наполнителя, в частности, из электротермофосфорного шлака и может быть использовано в производстве лакокрасочной и химической промышленности с одновременной Изобретение относится к технологии получения пигмента - наполнителя, в частности, из электротермофосфорного шлака и может быть использовано в производстве лакокрасочной и химической промышленности с одновременной утилизацией техногенных отходов фосфорного производства. Известен способ получения пигментанаполнителя кальций-и кремнеземсодержащего тонкодисперсного продукта, заключающийся в обработке гранулированного шлака - отхода производства фосфора фосфорной кислотой концентрацией 70-75 при соотношении шлака и кислоты 21 А.с. СССР 1798353, опубл. 1993 г Недостатком данного способа является получение продукта с низкой удельной поверхностью и высокой насыпной плотностью. Полученный продукт, состоящий из фосфата кальция и кремнезема, затвердевает, и для его измельчения требуются значительные энергозатраты. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является способ получения наполнителя,включающий разложение электротермофосфорного шлака серной кислотой с концентрацией 8-15, при мольном соотношении СаО 24 равном 1(1-1,05),температуре 70-90 С,где продукт перед измельчением прокаливают при 550-650 С(Пред.патент РК 5760 кл. 09 1/02, опуб. 15.01.1998). Недостатком данного способа является использование серной кислоты с концентрацией 815 и ведение процесса при температуре 70-90 С,что ведет к повышенной себестоимости готового продукта. Задачей настоящего изобретения является разработка способа получения пигментанаполнителя,обеспечивающего снижение себестоимости и повышение качества продукта. Технический результат, который может быть достигнут при использовании предлагаемого изобретения, заключается в получении пигментанаполнителя высокого качества при минимальных затратах. Поставленная задача решается тем, что в способе получения пигмента-наполнителя из электротермофосфорного шлака, включающем его разложение с использованием серной кислоты с последующим прокаливанием и измельчением продукта, согласно изобретению, разложение электротермофосфорного шлака осуществляют в соотношении 11,2 раствором на основе активированной путем электролиза воды с Белизна (коэффициент отражения),Насыпная плотность, кг/м 3 Удельная поверхность по адсорбции фенола, м 2/г Растворимость,добавлением 50-ной серной кислоты в количестве 3-7, полученную пульпу нейтрализуют до 7,отделяют твердую часть и прокаливают ее при температуре 200-600 С. Химический состав электротермофосфорного шлака, масс.СаО 42,49 2 42,203,07 Р 25 1,13 22 0,610,100,17 3 0,454,99 ппп 4,7899,99. Новизной предлагаемого способа является использование для разложения электротермофосфорного шлака раствора на основе активированной воды с добавлением серной кислоты. Активированная вода - это обыкновенная вода,обработанная пульсирующим электрическим током постоянного направления. В активированной воде структурная сетка водородных связей разрыхляется,молекулы воды обретают дополнительные степени свободы, что позволяет использовать е как активный реагент в различных производствах. При активации воды происходит разрушение кластерных структур, что способствует насыщению воды мономолекулами. Кластер активированной воды содержит 5-6 молекул (обычная вода 13-16 молекул). Такая вода считается более активной по физико-химическим показателям. Указанная совокупность признаков является новой, неизвестной из уровня техники и решает поставленную задачу. Способ осуществляют следующим образом. Техногенные отходы фосфорного производства, и, в частности,электротермофосфорный шлак загружают в реактор, в который подается раствор на основе активированной воды с добавлением серной кислоты концентрацией 50 в количестве 3-7. Соотношение фосфорный шлакраствор активированной воды равно 11,2. Разложение фосфатов активированной водой связано с повышением активности ионов водорода. При разложении емкость разогревают до температуры 20-60 С. Разложение при постоянном перемешивании ведут в течение 1 часа. После проведения разложения раствор нейтрализуют 10-ным известковым молоком до 7, при необходимости твердую часть отделяют от жидкой фазы. Твердую часть пульпы отправляют на прокаливание при температуре 200-600 С,измельчают и просеивают на сите с размером ячеек 0,50,5 мм. Основные характеристики готового продукта отражены в таблице. Пигмент-наполнитель, полученный по предлагаемому способу 90-92 450-470 88-100 Пигмент-наполнитель, полученный по предлагаемому способу 0,5-0,7 96,4-96,8 3,6-3,2 6,9-7 Результаты,приведенные в таблице,свидетельствуют о том, что предлагаемый способ позволяет получать пигмент-наполнитель высокого качества при минимальных затратах. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения пигмента-наполнителя,включающий разложение электротермофосфорного шлака с использованием серной кислоты с последующим прокаливанием и измельчением продукта, отличающийся тем, что разложение электротермофосфорного шлака осуществляют в соотношении 11,2 раствором на основе активированной путем электролиза воды с добавкой 50-ной серной кислоты в количестве 3-7,полученную пульпу нейтрализуют до рН 7,отделяют твердую часть и прокаливают ее при температуре 200-600 С.
