Машина для уборки лука-севка

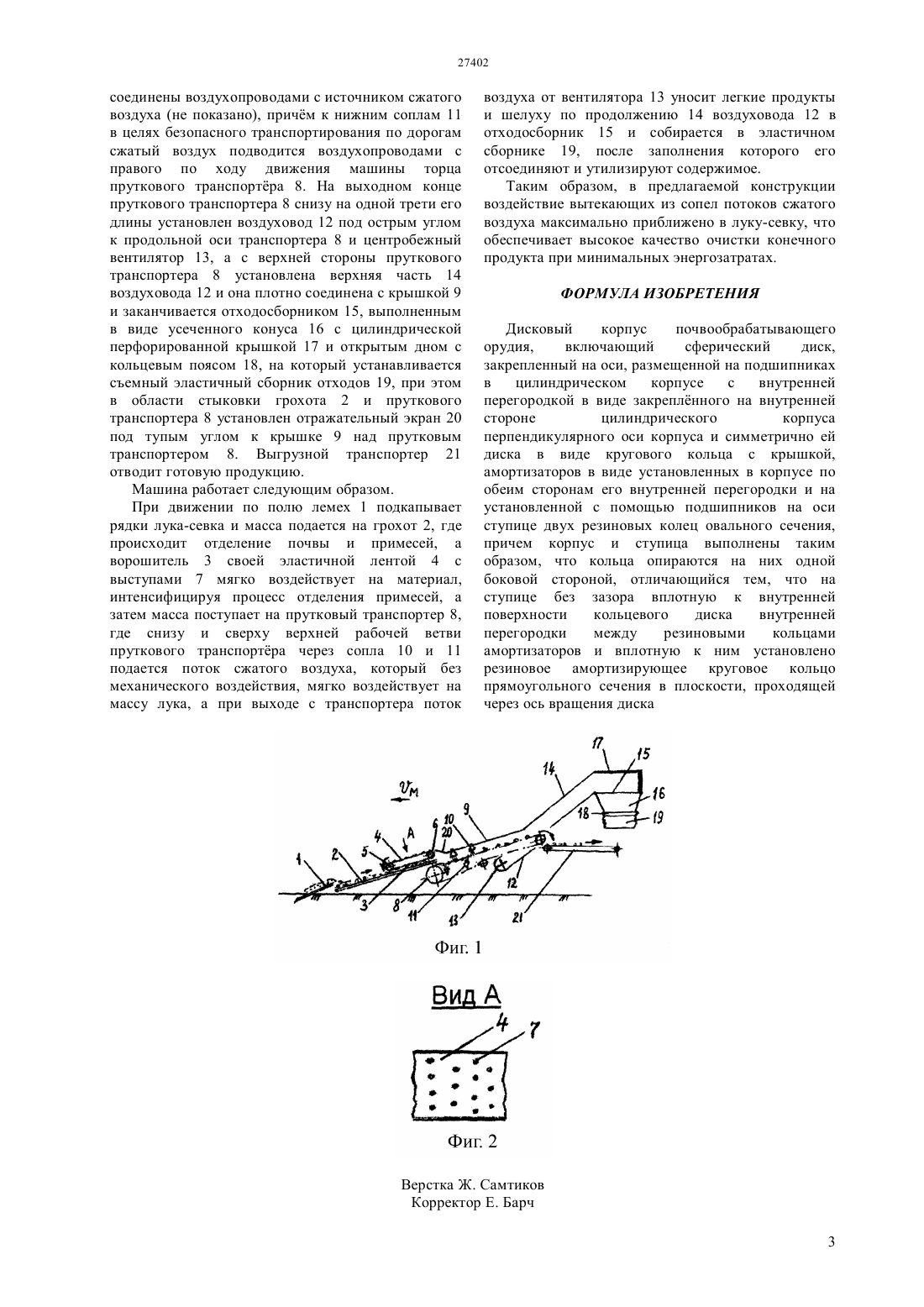

(51) 01 17/00 (2006.01) 01 17/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ с возможностью регулирования по высоте и по скорости вращения, причм на рабочей поверхности ленты выполнены эластичные выступы с шагом 2-3 диаметра убираемого корнеклубнеплода и высотой в половину диаметра корнеклубнеплода,расставленных в шахматном порядке, а прутковый транспортер сверху снабжен крышкой, равной по ширине транспортеру,и снизу крышки перпендикулярно верхней рабочей поверхности транспортера над ней установлены как минимум два ряда верхних сопел, а нижние сопла установлены смещением относительно верхних, и все сопла соединены с источником сжатого воздуха, причем на выходном конце пруткового транспортера снизу на одной трети его длины установлен воздуховод под острым углом к продольной оси транспортера и центробежный вентилятор, а с верхней стороны пруткового транспортера установлена верхняя часть воздуховода, плотно соединенная с крышкой над прутковым транспортером и заканчивающееся отходосборником, выполненным в виде конуса с цилиндрической перфорированной крышкой и открытым дном с кольцевым поясом, на который устанавливается съемный эластичный сборник отходов, при этом в области стыковки грохота и пруткового транспортера установлен отражательный экран под тупым углом к крышке над прутковым транспортером, где нижние сопла установлены между верхней рабочей и нижней холостой ветвями пруткового транспортра и направлены вверх.(72) Кушнир Валентина ГеннадьевнаБенюх Олег АнатольевичРоманюк Николай НиколаевичАгейчик Валерий Александрович Ким Наталья Павловна(73) Республиканское государственное предприятие на праве хозяйственного ведения Костанайский государственный университет им. А.Байтурсынова Министерства образования и науки Республики Казахстан(54) МАШИНА ДЛЯ УБОРКИ ЛУКА-СЕВКА(57) Изобретение относится к сельскохозяйственному машиностроению и, в частности, к машинам для уборки лука-севка и может быть использовано при создании новых лукоуборочных машин. Задача,которую решает изобретение,заключается повышении качества уборки очистки лука-севка от посторонних примесей и снижение энергомкости технологического процесса. Поставленная задача решается с помощью машины для уборки лука-севка, включающей подкапывающий лемех, сепарирующий грохот,содержащие верхние рабочие и нижние холостые ветви прутковый и выгрузной транспортеры,снабженная ворошителем, установленным сверху на выходном конце грохота в виде эластичной бесконечной ленты, одетой на два натяжных вальца Изобретение относится к сельскохозяйственному машиностроению и, в частности, к машинам для уборки лука-севка и может быть использовано при создании новых лукоуборочных машин. Известна Машина для уборки лука-севка патент на изобретение 2274993 С 1 Российская Федерация, МПК 01 17/00, 01 17/08 / ЛБурков заявитель Л Бурков. -2004127206/12 заявл. 10.09.2004 опубл. 27.04.2006. машина для уборки лука-севка,включающая подкапывающий лемех,сепарирующий грохот, содержащие верхние рабочие и нижние холостые ветви прутковый и выгрузной транспортеры, снабженная ворошителем,установленным сверху на выходном конце грохота в виде эластичной бесконечной ленты, одетой на два натяжных вальца с возможностью регулирования по высоте и по скорости вращения, причм на рабочей поверхности ленты выполнены эластичные выступы с шагом 2-3 диаметра убираемого корнеклубнеплода и высотой в половину диаметра корнеклубнеплода,расставленных в шахматном порядке, а прутковый транспортер сверху снабжен крышкой, равной по ширине транспортеру,и снизу крышки перпендикулярно верхней рабочей поверхности транспортера над ней установлены как минимум два ряда верхних сопел, причем снизу пруткового транспортера перпендикулярно его поверхности установлены направленные вверх нижние сопла, но со смещением относительно верхних, и все сопла соединены с источником сжатого воздуха, причем на выходном конце пруткового транспортера снизу на одной трети его длины установлен воздуховод под острым углом к продольной оси транспортера и центробежный вентилятор, а с противоположной стороны пруткового транспортера установлено продолжение воздуховода, плотно соединенное с крышкой над прутковым транспортером и заканчивающееся отходосборником, выполненным в виде конуса с цилиндрической перфорированной крышкой и открытым дном с кольцевым поясом, на который устанавливается съемный эластичный сборник отходов, при этом в области стыковки грохота и пруткового транспортера установлен отражательный экран под тупым углом к крышке над прутковым транспортером. Такая машина не обеспечивает качественное отделение отходов и посторонних примесей от лукасевка,а также обладает повышенной энергомкостью, так как потоки воздуха от расположенных снизу пруткового элеватора на значительном расстоянии от очищаемого продукта сопл встречают на свом пути вверх к луку-севку перемещающиеся расположенные на близком расстоянии друг от друга прутки элеватора, в результате чего потоки воздуха отклоняются и рассеиваются ими, что делает работу нижних сопел не эффективной по очистке от примесей и энергозатратной. Задача,которую решает изобретение,заключается повышении качества уборки очистки лука-севка от посторонних примесей и снижение энергомкости технологического процесса. 2 Поставленная задача решается с помощью машины для уборки лука-севка, включающей подкапывающий лемех, сепарирующий грохот,содержащие верхние рабочие и нижние холостые ветви прутковый и выгрузной транспортеры,снабженная ворошителем, установленным сверху на выходном конце грохота в виде эластичной бесконечной ленты, одетой на два натяжных вальца с возможностью регулирования по высоте и по скорости вращения, причм на рабочей поверхности ленты выполнены эластичные выступы с шагом 2-3 диаметра убираемого корнеклубнеплода и высотой в половину диаметра корнеклубнеплода,расставленных в шахматном порядке, а прутковый транспортер сверху снабжен крышкой, равной по ширине транспортеру,и снизу крышки перпендикулярно верхней рабочей поверхности транспортера над ней установлены как минимум два ряда верхних сопел, а нижние сопла установлены смещением относительно верхних, и все сопла соединены с источником сжатого воздуха, причем на выходном конце пруткового транспортера снизу на одной трети его длины установлен воздуховод под острым углом к продольной оси транспортера и центробежный вентилятор, а с верхней стороны пруткового транспортера установлена верхняя часть воздуховода, плотно соединенная с крышкой над прутковым транспортером и заканчивающееся отходосборником, выполненным в виде конуса с цилиндрической перфорированной крышкой и открытым дном с кольцевым поясом, на который устанавливается съемный эластичный сборник отходов, при этом в области стыковки грохота и пруткового транспортера установлен отражательный экран под тупым углом к крышке над прутковым транспортером, где нижние сопла установлены между верхней рабочей и нижней холостой ветвями пруткового транспортра и направлены вверх. На фиг.1 дан фронтальный вид машины на фиг.2 дан вид по стрелке А на фиг.1, показывающий форму и расположение выступов на эластичной ленте. Машина содержит лемех 1, грохот 2, ворошитель 3, установленный сверху на выходном конце грохота 2 в виде эластичной бесконечной ленты 4,одетой на два натяжных вальца 5 и 6 с возможностью регулирования по высоте и скорости вращения, на рабочей поверхности ленты 4 выполнены эластичные выступы 7 с шагом 2-3 диаметра убираемого корнеклубнеплода, высотой в половину этого диаметра и расставленные в шахматном порядке. Прутковый транспортер 8 содержит верхнюю рабочую и нижнюю холостую ветви и сверху снабжен крышкой 9, равной по ширине транспортеру. Снизу крышки 9 перпендикулярно поверхности пруткового транспортера 8 установлены как минимум два ряда верхних сопл 10, а между верхней рабочей и нижней холостой ветвями пруткового транспортра 8 установлены направленные вверх перпендикулярно верхней рабочей ветви нижние сопла 11, но со смещением относительно верхних 10, и все сопла соединены воздухопроводами с источником сжатого воздуха (не показано), причм к нижним соплам 11 в целях безопасного транспортирования по дорогам сжатый воздух подводится воздухопроводами с правого по ходу движения машины торца пруткового транспортра 8. На выходном конце пруткового транспортера 8 снизу на одной трети его длины установлен воздуховод 12 под острым углом к продольной оси транспортера 8 и центробежный вентилятор 13, а с верхней стороны пруткового транспортера 8 установлена верхняя часть 14 воздуховода 12 и она плотно соединена с крышкой 9 и заканчивается отходосборником 15, выполненным в виде усеченного конуса 16 с цилиндрической перфорированной крышкой 17 и открытым дном с кольцевым поясом 18, на который устанавливается съемный эластичный сборник отходов 19, при этом в области стыковки грохота 2 и пруткового транспортера 8 установлен отражательный экран 20 под тупым углом к крышке 9 над прутковым транспортером 8. Выгрузной транспортер 21 отводит готовую продукцию. Машина работает следующим образом. При движении по полю лемех 1 подкапывает рядки лука-севка и масса подается на грохот 2, где происходит отделение почвы и примесей, а ворошитель 3 своей эластичной лентой 4 с выступами 7 мягко воздействует на материал,интенсифицируя процесс отделения примесей, а затем масса поступает на прутковый транспортер 8,где снизу и сверху верхней рабочей ветви пруткового транспортра через сопла 10 и 11 подается поток сжатого воздуха, который без механического воздействия, мягко воздействует на массу лука, а при выходе с транспортера поток воздуха от вентилятора 13 уносит легкие продукты и шелуху по продолжению 14 воздуховода 12 в отходосборник 15 и собирается в эластичном сборнике 19, после заполнения которого его отсоединяют и утилизируют содержимое. Таким образом, в предлагаемой конструкции воздействие вытекающих из сопел потоков сжатого воздуха максимально приближено в луку-севку, что обеспечивает высокое качество очистки конечного продукта при минимальных энергозатратах. ФОРМУЛА ИЗОБРЕТЕНИЯ Дисковый корпус почвообрабатывающего орудия,включающий сферический диск,закрепленный на оси, размещенной на подшипниках в цилиндрическом корпусе с внутренней перегородкой в виде закреплнного на внутренней стороне цилиндрического корпуса перпендикулярного оси корпуса и симметрично ей диска в виде кругового кольца с крышкой,амортизаторов в виде установленных в корпусе по обеим сторонам его внутренней перегородки и на установленной с помощью подшипников на оси ступице двух резиновых колец овального сечения,причем корпус и ступица выполнены таким образом, что кольца опираются на них одной боковой стороной, отличающийся тем, что на ступице без зазора вплотную к внутренней поверхности кольцевого диска внутренней перегородки между резиновымикольцами амортизаторов и вплотную к ним установлено резиновое амортизирующее круговое кольцо прямоугольного сечения в плоскости, проходящей через ось вращения диска
