Кормораздатчик с совмещенными процессами раздачи корма и уборки отходов (помета)

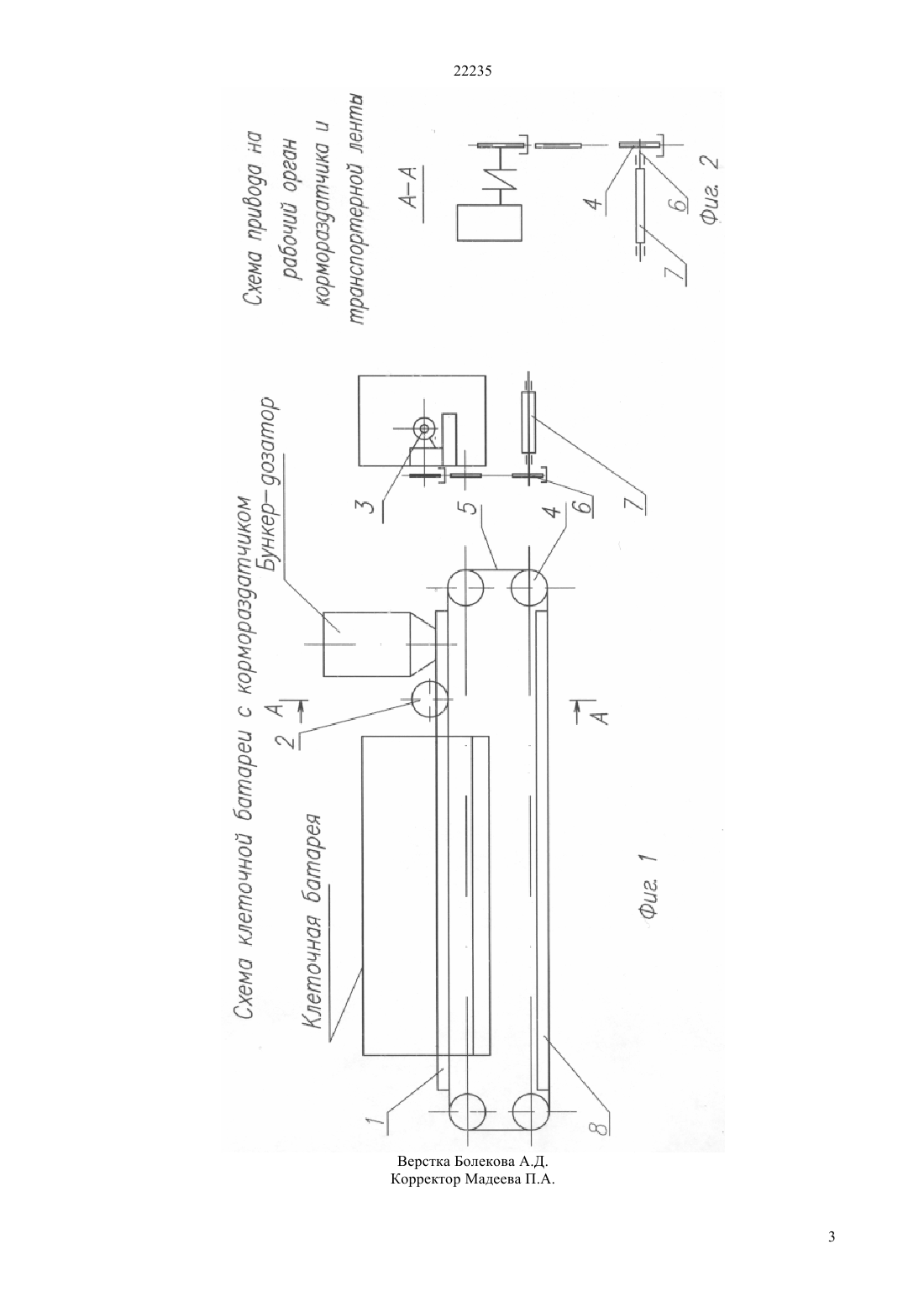

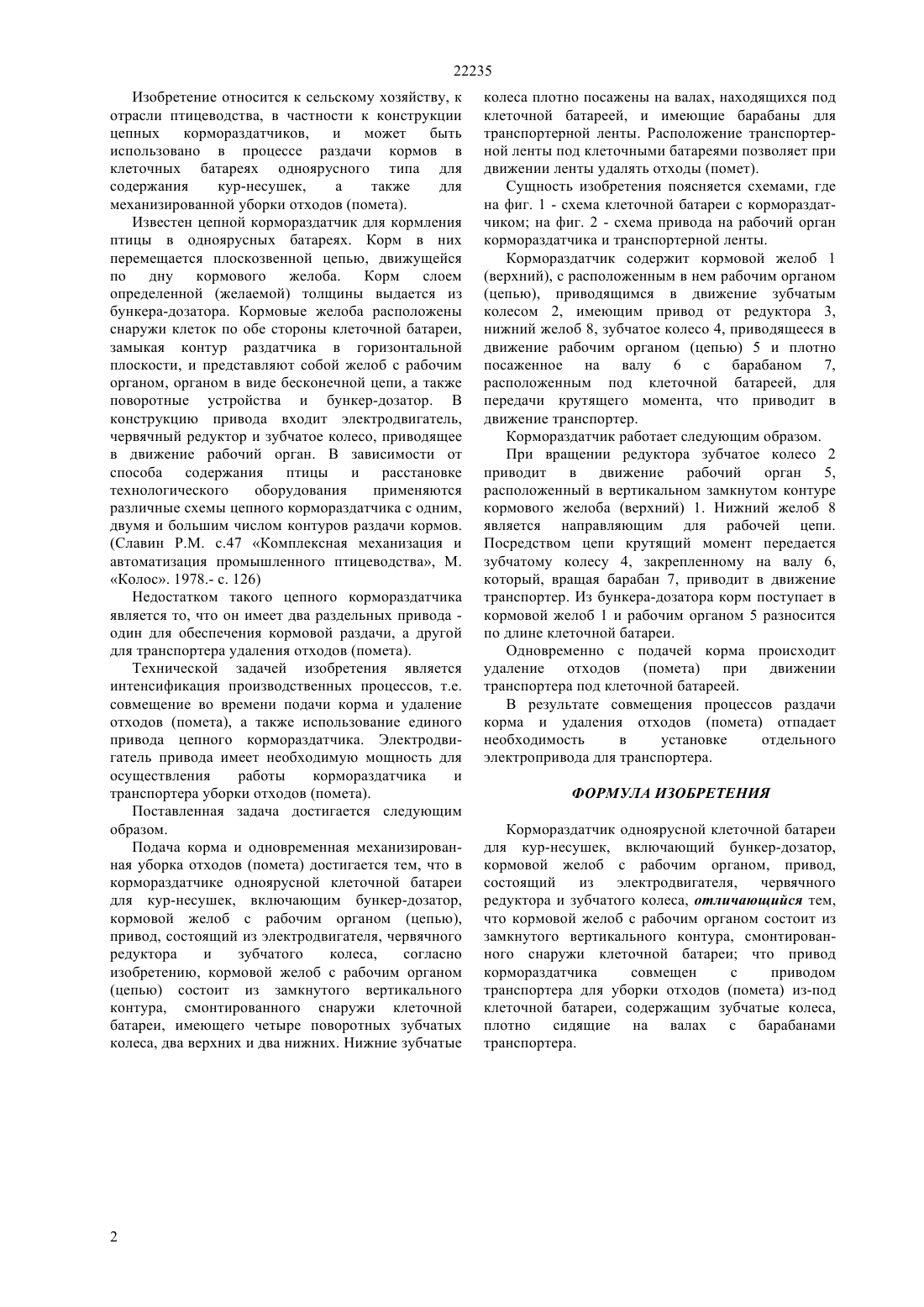

(51) 01 5/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ содержания кур-несушек,а также для механизированной уборки отходов (помета). Технической задачей изобретения является интенсификация производственных процессов, т.е. совмещение во времени подачи корма и удаление отходов (помета), а также использование единого привода цепного кормораздатчика. Поставленная задача достигается тем, что при вращении редуктора зубчатое колесо приводит в движение рабочий орган (цепь), расположенный в вертикальном замкнутом контуре. По верхнему кормовому желобу корм подается вдоль клеточной батареи, нижний желоб служит направляющим для рабочей цепи, посредством которой крутящий момент передается зубчатому колесу, закрепленному на валу, который, вращая барабан, приводит в движение транспортер, находящийся под клеточной батареей, что позволяет при движении транспортера удалять отходы (помет).(72) Кульпин Илья Михайлович Захаров Виктор Павлович Фетисов Виктор Александрович Ульихин Денис Яковлевич(73) Частное высшее профессиональное образовательное учреждение Западно-Казахстанский инженерно-гуманитарный университет(54) КОРМОРАЗДАТЧИК С СОВМЕЩЕННЫМИ ПРОЦЕССАМИ РАЗДАЧИ КОРМА И УБОРКИ ОТХОДОВ (ПОМЕТА)(57) Изобретение относится к сельскому хозяйству,к отрасли птицеводства, в частности к конструкции цепных кормораздатчиков,и может быть использована в процессе раздачи кормов в клеточных батареях одноярусного типа для 22235 Изобретение относится к сельскому хозяйству, к отрасли птицеводства, в частности к конструкции цепных кормораздатчиков,и может быть использовано в процессе раздачи кормов в клеточных батареях одноярусного типа для содержания кур-несушек,а также для механизированной уборки отходов (помета). Известен цепной кормораздатчик для кормления птицы в одноярусных батареях. Корм в них перемещается плоскозвенной цепью, движущейся по дну кормового желоба. Корм слоем определенной (желаемой) толщины выдается из бункера-дозатора. Кормовые желоба расположены снаружи клеток по обе стороны клеточной батареи,замыкая контур раздатчика в горизонтальной плоскости, и представляют собой желоб с рабочим органом, органом в виде бесконечной цепи, а также поворотные устройства и бункер-дозатор. В конструкцию привода входит электродвигатель,червячный редуктор и зубчатое колесо, приводящее в движение рабочий орган. В зависимости от способа содержания птицы и расстановке технологического оборудования применяются различные схемы цепного кормораздатчика с одним,двумя и большим числом контуров раздачи кормов.(Славин с.47 Комплексная механизация и автоматизация промышленного птицеводства, М. Колос. 1978.- с. 126) Недостатком такого цепного кормораздатчика является то, что он имеет два раздельных привода один для обеспечения кормовой раздачи, а другой для транспортера удаления отходов (помета). Технической задачей изобретения является интенсификация производственных процессов, т.е. совмещение во времени подачи корма и удаление отходов (помета), а также использование единого привода цепного кормораздатчика. Электродвигатель привода имеет необходимую мощность для осуществления работы кормораздатчика и транспортера уборки отходов (помета). Поставленная задача достигается следующим образом. Подача корма и одновременная механизированная уборка отходов (помета) достигается тем, что в кормораздатчике одноярусной клеточной батареи для кур-несушек, включающим бункер-дозатор,кормовой желоб с рабочим органом (цепью),привод, состоящий из электродвигателя, червячного редуктора и зубчатого колеса,согласно изобретению, кормовой желоб с рабочим органом(цепью) состоит из замкнутого вертикального контура, смонтированного снаружи клеточной батареи, имеющего четыре поворотных зубчатых колеса, два верхних и два нижних. Нижние зубчатые колеса плотно посажены на валах, находящихся под клеточной батареей, и имеющие барабаны для транспортерной ленты. Расположение транспортерной ленты под клеточными батареями позволяет при движении ленты удалять отходы (помет). Сущность изобретения поясняется схемами, где на фиг. 1 - схема клеточной батареи с кормораздатчиком на фиг. 2 - схема привода на рабочий орган кормораздатчика и транспортерной ленты. Кормораздатчик содержит кормовой желоб 1(цепью), приводящимся в движение зубчатым колесом 2, имеющим привод от редуктора 3,нижний желоб 8, зубчатое колесо 4, приводящееся в движение рабочим органом (цепью) 5 и плотно посаженное на валу 6 с барабаном 7,расположенным под клеточной батареей, для передачи крутящего момента, что приводит в движение транспортер. Кормораздатчик работает следующим образом. При вращении редуктора зубчатое колесо 2 приводит в движение рабочий орган 5,расположенный в вертикальном замкнутом контуре кормового желоба (верхний) 1. Нижний желоб 8 является направляющим для рабочей цепи. Посредством цепи крутящий момент передается зубчатому колесу 4, закрепленному на валу 6,который, вращая барабан 7, приводит в движение транспортер. Из бункера-дозатора корм поступает в кормовой желоб 1 и рабочим органом 5 разносится по длине клеточной батареи. Одновременно с подачей корма происходит удаление отходов (помета) при движении транспортера под клеточной батареей. В результате совмещения процессов раздачи корма и удаления отходов (помета) отпадает необходимость в установке отдельного электропривода для транспортера. ФОРМУЛА ИЗОБРЕТЕНИЯ Кормораздатчик одноярусной клеточной батареи для кур-несушек, включающий бункер-дозатор,кормовой желоб с рабочим органом, привод,состоящий из электродвигателя,червячного редуктора и зубчатого колеса, отличающийся тем,что кормовой желоб с рабочим органом состоит из замкнутого вертикального контура, смонтированного снаружи клеточной батареи что привод кормораздатчика совмещен с приводом транспортера для уборки отходов (помета) из-под клеточной батареи, содержащим зубчатые колеса,плотно сидящие на валах с барабанами транспортера.
