Светодиодная лампа РК-001

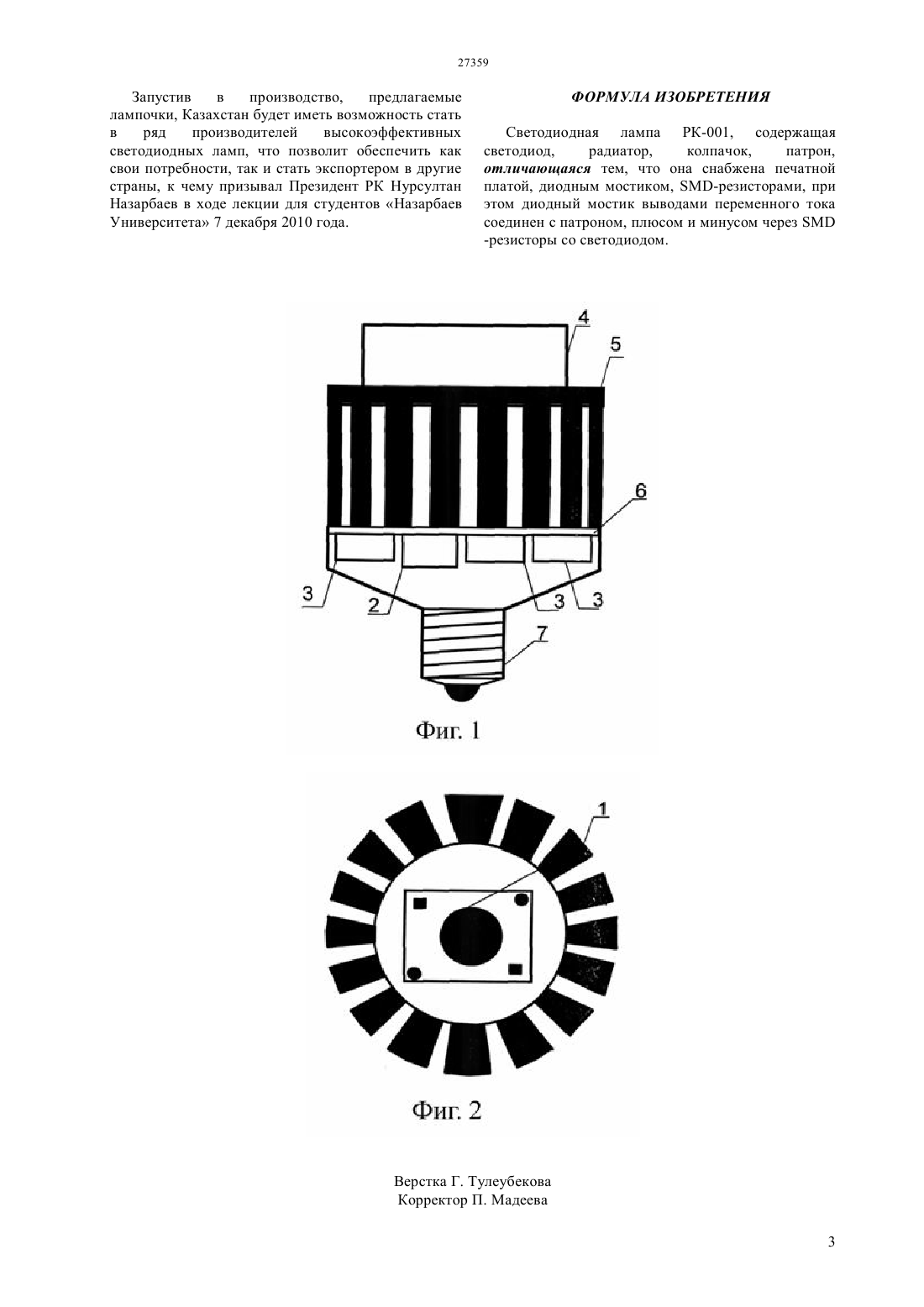

(51) 05 37/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ учреждений, складских хранилищ и других помещений, где сегодня используются накальные и люминесцентные лампы. Конструктивно напоминает обычную накальную лампу, что позволит производить их замену без переделок осветительных сетей и устройств. Светодиодная лампа РК-001, содержащая светодиод,радиатор,колпачок,патрон,отличающаяся тем, что она снабжена печатной платой, диодным мостиком, -резисторами, при этом диодный мостик, выводами переменного тока соединен с патроном, а плюсом и минусом через.-., Новый этап развития светодиодовот,работающих от сети переменнного тока, 2009(57) Изобретение относится к устройствам осветительной техники, источником света в которых используются светодиоды и предназначено для освещения бытовых комнат и офисов, улиц,торговых центров, медицинских заведений, учебных Изобретение относится к устройствам осветительной техники, источником света в которых используются светодиоды и предназначено для освещения бытовых комнат и офисов, улиц,торговых центров, медицинских заведений, учебных учреждений, складских хранилищ и других помещений, где сегодня используются накальные и люминесцентные лампы. Конструктивно напоминает обычную накальную лампу, что позволит производить их замену без переделок осветительных сетей и устройств. Известны осветительные устройства,выпускаемые фирмами , ,, а также энергосберегающие лампы серии.-., Новый этап развития светодиодовот, работающих от сети переменного тока, выбрано автором за прототип. Внешний вид лампы представлен на фигуре 4 этого сайта. Целью изобретения является совершенствование этого устройства путем повышения электрооптических характеристик,которые достигаются за счет использования светодиодов компаниис более мощным световым потоком, питающимся от сети переменного тока 110 или 220 В через диодный мостик и балластные резисторы. Техническим результатом,достигаемым изобретением являются увеличение светового потока устройства возможность изменения излучаемой мощности устройства путем добавления количества светодиодов в одну и ту же конструкцию, от одного до четырех светодиодов,тем самым увеличивается количественный ряд в диапазоне излучения лампочек от 60 до 150 Ватт в пересчете на эквивалент обычной накальной. Технический результат достигается по двум направлениям первое - увеличение светового потока, т.е. увеличение количества светодиодов с более высокими электрооптическими характеристиками без изменения конструкции лампочки, второе - регулировка электрических характеристик, т.е. излучаемой мощности - путем изменения проходящего через светодиоды электрического тока за счет изменения номиналов и количества -резисторов, установленных на печатной плате, закрепленной снизу на радиаторе. Внешний вид конструкции осветительного устройства представлен на фигуре 1. Постоянный ток через светодиоды (1) обеспечивается диодным мостиком (2). Величина тока через светодиоды (1) устанавливается резисторами (3). Расширение диапазона излучаемой мощности обеспечивается использованием большего количества светодиодов и подбором балластных резисторов, устанавливающих ток через светодиоды. Конструкция лампы прототипа состоит из радиатора, на котором установлен светодиод,рефлектора, патрона и колпака, закрывающего светодиод и защищающего его от повреждения. Предлагаемое устройство, изображенное на фигуре 1, имеет подобную конструкцию, но отличается 2 наличием печатной платы (6) с размещенными на ней выпрямительным мостиком (2) и балластными-резисторов электрический режим работы,можно обеспечить больший ряд номенклатуры лампочек с широким диапазоном излучаемого светового потока, и широким диапазоном лампочек по излучаемой мощности. Если в лампе установлен один светодиод, то ее осветительная способность приравнивается к излучаемой мощности накальной лампочки в 60 Вт. Без переделок, а только применяя подходящие -резисторы в данной конструкции могут использоваться светодиоды с напряжением 110 В,соединенных последовательно. В предлагаемом устройстве используются светодиоды фирмы 81 и 81. Но также могут использоваться светодиоды типа 3200 исполнения . На фигуре 2 представлен вид сверху предлагаемого устройства со снятым колпачком. Изготовленная таким образом лампочка позволяет заменить накальные лампочки, но со сроком эксплуатации в 10 раз большим, а также в 810 раз уменьшить потребление электроэнергии. Работа устройства заключается в следующем при подключении к сети 220 В или 110 В напряжение попадает на диодный мостик (2), выпрямляется и через балластные резисторы (3) поступает на светодиод (1) - светодиод включается и выполняет свои функции. Исходя из характеристик светодиодов фирмы 8 (сайт 8), именно на них автор ставит основную ставку,допустимо изменение(уменьшение) тока через светодиоды на 15 - 20 без существенного изменения его электрооптических параметров, а это увеличивает ресурс эксплуатации,повышает надежность и обеспечивает более облегченный тепловой режим работы, что и скажется как на сроках работы такой лампочки, так и на качественном улучшении ее электрооптических показателей. Теоретические исследования фирмыутверждают, что сроки эксплуатации светодиодов составят около 100 000 часов, а это равно 11 годам непрерывного горения. Поэтому, другие компоненты, входящие в конструкцию также должны иметь запасы по надежности. Для этого в качестве выпрямителя автор предлагает использовать диодный мостик 208 с током 2 А и на напряжение 600 В, что при использовании 4 светодиодов типа 81 А,требующих для своего горения ток 0,5 А, обеспечен большой запас. Таким образом, комбинируя типом и количеством светодиодов,номиналами и количеством -резисторов, установленных на печатной плате, можно производить целую гамму светодиодных ламп и достичь таким образом как быстрой окупаемости (непрерывное горение лампочки окупает затраты на ее изготовление в течение 1215 месяцев), так и длительный срок ее службы. Запустив в производство,предлагаемые лампочки, Казахстан будет иметь возможность стать в ряд производителей высокоэффективных светодиодных ламп, что позволит обеспечить как свои потребности, так и стать экспортером в другие страны, к чему призывал Президент РК Нурсултан Назарбаев в ходе лекции для студентов Назарбаев Университета 7 декабря 2010 года. ФОРМУЛА ИЗОБРЕТЕНИЯ Светодиодная лампа РК-001, содержащая светодиод,радиатор,колпачок,патрон,отличающаяся тем, что она снабжена печатной платой, диодным мостиком, -резисторами, при этом диодный мостик выводами переменного тока соединен с патроном, плюсом и минусом через
