Смесь сухая теплоизоляционная “SKAVER”

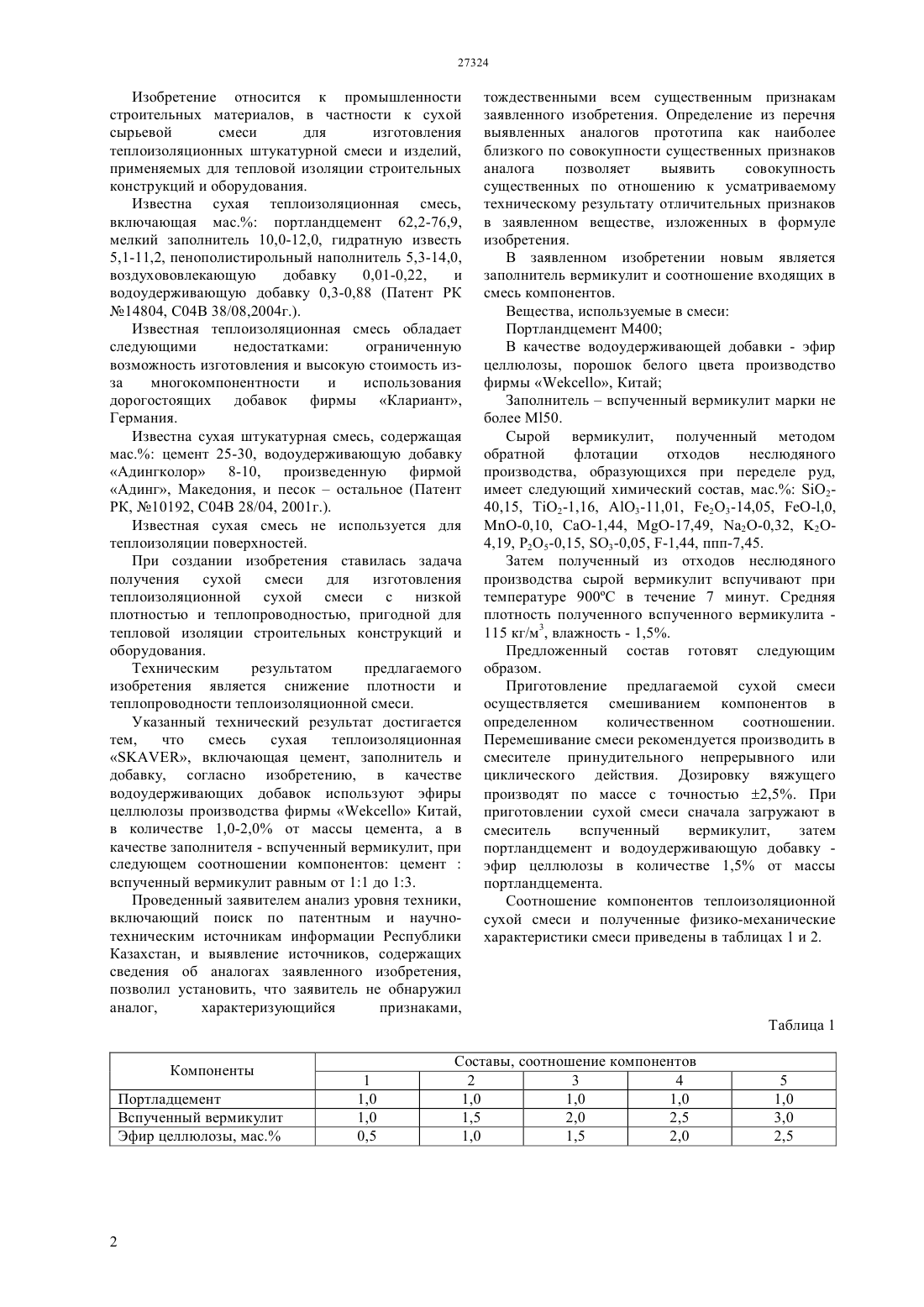

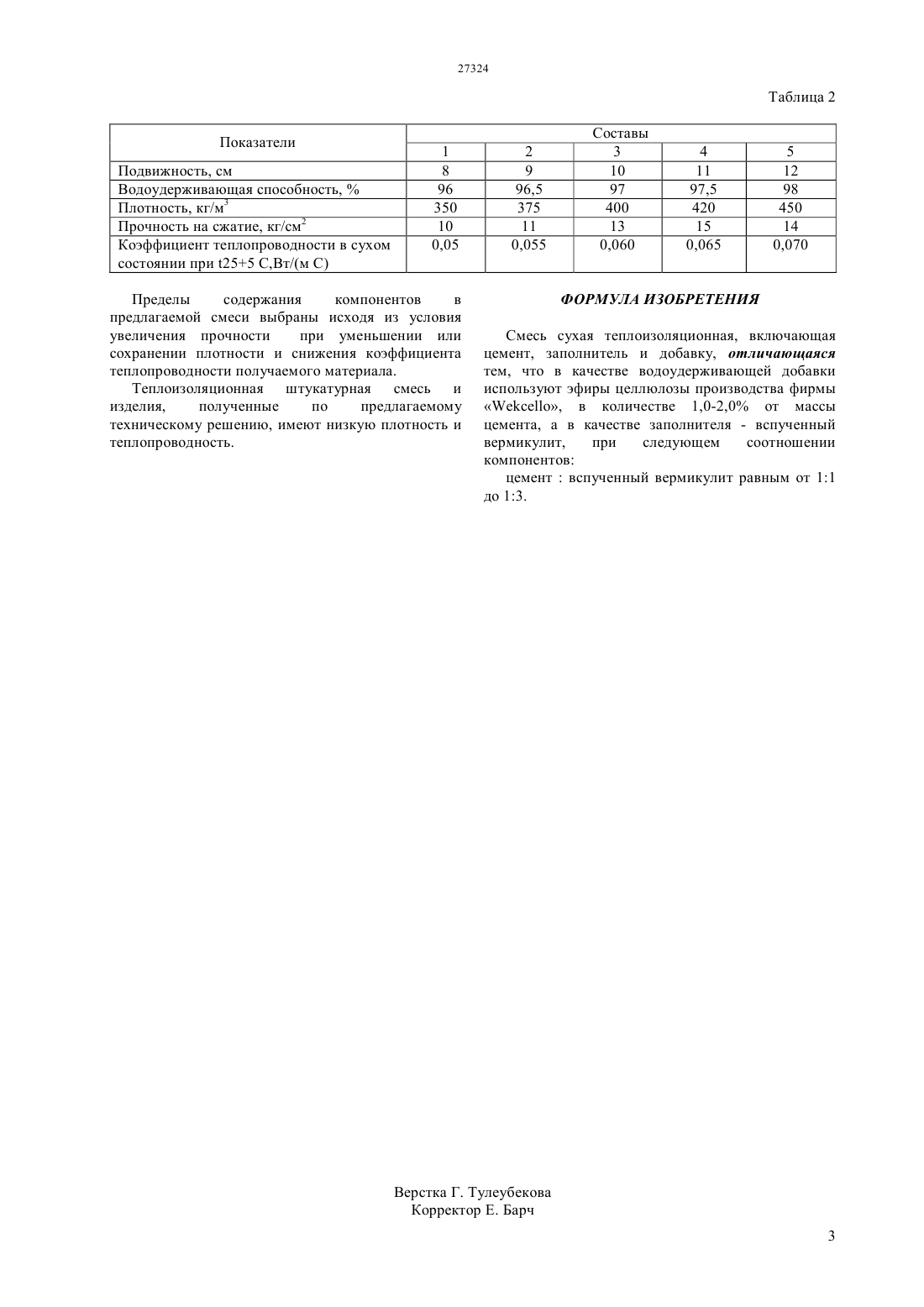

(51) 04 28/14 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ применяемых для тепловой изоляции строительных конструкций и оборудования. Согласно изобретению теплоизоляционная сухая смесь , в качестве водоудерживающей добавки содержит эфиры целлюлозы производства фирмы -, Китай, в количестве 1,0-2,0 от массы цемента, а в качестве заполнителя вспученный вермикулит,при следующем соотношении компонентов цементвспученный вермикулит равным от 11 до 13. Теплоизоляционная смесь и изделия,полученные по предлагаемому техническому решению,имеют низкую плотность и теплопроводность.(72) Пархомцев Константин Викторович Мамиров Кайрат Маратович(56) Предварительный патент РК 10192, кл.04 28/04, 2001(57) Изобретение относится к промышленности строительных материалов, в частности к сухой сырьевой смеси для изготовления теплоизоляционной штукатурной смеси и изделий, 27324 Изобретение относится к промышленности строительных материалов, в частности к сухой сырьевой смеси для изготовления теплоизоляционных штукатурной смеси и изделий,применяемых для тепловой изоляции строительных конструкций и оборудования. Известна сухая теплоизоляционная смесь,включающая мас. портландцемент 62,2-76,9,мелкий заполнитель 10,0-12,0, гидратную известь 5,1-11,2, пенополистирольный наполнитель 5,3-14,0,воздухововлекающую добавку 0,01-0,22,и водоудерживающую добавку 0,3-0,88 (Патент РК 14804, С 04 В 38/08,2004 г.). Известная теплоизоляционная смесь обладает следующими недостатками ограниченную возможность изготовления и высокую стоимость изза многокомпонентности и использования дорогостоящих добавок фирмы Клариант,Германия. Известна сухая штукатурная смесь, содержащая мас. цемент 25-30, водоудерживающую добавку Адингколор 8-10, произведенную фирмой Адинг, Македония, и песокостальное (Патент РК, 10192, С 04 В 28/04, 2001 г.). Известная сухая смесь не используется для теплоизоляции поверхностей. При создании изобретения ставилась задача получения сухой смеси для изготовления теплоизоляционной сухой смеси с низкой плотностью и теплопроводностью, пригодной для тепловой изоляции строительных конструкций и оборудования. Техническим результатом предлагаемого изобретения является снижение плотности и теплопроводности теплоизоляционной смеси. Указанный технический результат достигается тем,что смесь сухая теплоизоляционная, включающая цемент, заполнитель и добавку, согласно изобретению, в качестве водоудерживающих добавок используют эфиры целлюлозы производства фирмыКитай,в количестве 1,0-2,0 от массы цемента, а в качестве заполнителя - вспученный вермикулит, при следующем соотношении компонентов цементвспученный вермикулит равным от 11 до 13. Проведенный заявителем анализ уровня техники,включающий поиск по патентным и научнотехническим источникам информации Республики Казахстан, и выявление источников, содержащих сведения об аналогах заявленного изобретения,позволил установить, что заявитель не обнаружил аналог,характеризующийся признаками, тождественными всем существенным признакам заявленного изобретения. Определение из перечня выявленных аналогов прототипа как наиболее близкого по совокупности существенных признаков аналога позволяет выявить совокупность существенных по отношению к усматриваемому техническому результату отличительных признаков в заявленном веществе, изложенных в формуле изобретения. В заявленном изобретении новым является заполнитель вермикулит и соотношение входящих в смесь компонентов. Вещества, используемые в смеси Портландцемент М 400 В качестве водоудерживающей добавки - эфир целлюлозы, порошок белого цвета производство фирмы , Китай Заполнительвспученный вермикулит марки не более 50. Сырой вермикулит, полученный методом обратной флотации отходов неслюдяного производства, образующихся при переделе руд,имеет следующий химический состав, мас. 240,15, Т 2-1,16, А 3-11,01, 23-14,05, -,0,-0,10, СаО-1,44, -17,49, 2-0,32, 24,19, Р 2 О 5-0,15, 3-0,05, -1,44, ппп-7,45. Затем полученный из отходов неслюдяного производства сырой вермикулит вспучивают при температуре 900 С в течение 7 минут. Средняя плотность полученного вспученного вермикулита 115 кг/м 3, влажность - 1,5. Предложенный состав готовят следующим образом. Приготовление предлагаемой сухой смеси осуществляется смешиванием компонентов в определенном количественном соотношении. Перемешивание смеси рекомендуется производить в смесителе принудительного непрерывного или циклического действия. Дозировку вяжущего производят по массе с точностью 2,5. При приготовлении сухой смеси сначала загружают в смеситель вспученный вермикулит,затем портландцемент и водоудерживающую добавку эфир целлюлозы в количестве 1,5 от массы портландцемента. Соотношение компонентов теплоизоляционной сухой смеси и полученные физико-механические характеристики смеси приведены в таблицах 1 и 2. Таблица 1 Компоненты Портладцемент Вспученный вермикулит Эфир целлюлозы, мас. Таблица 2 Показатели Подвижность, см Водоудерживающая способность,Плотность, кг/м 3 Прочность на сжатие, кг/см 2 Коэффициент теплопроводности в сухом состоянии при 255 С,Вт/(м С) Пределы содержания компонентов в предлагаемой смеси выбраны исходя из условия увеличения прочности при уменьшении или сохранении плотности и снижения коэффициента теплопроводности получаемого материала. Теплоизоляционная штукатурная смесь и изделия,полученные по предлагаемому техническому решению, имеют низкую плотность и теплопроводность. ФОРМУЛА ИЗОБРЕТЕНИЯ Смесь сухая теплоизоляционная, включающая цемент, заполнитель и добавку, отличающаяся тем, что в качестве водоудерживающей добавки используют эфиры целлюлозы производства фирмы, в количестве 1,0-2,0 от массы цемента, а в качестве заполнителя - вспученный вермикулит,при следующем соотношении компонентов цементвспученный вермикулит равным от 11 до 13.
