Инвертор для преобразования постоянного напряжения

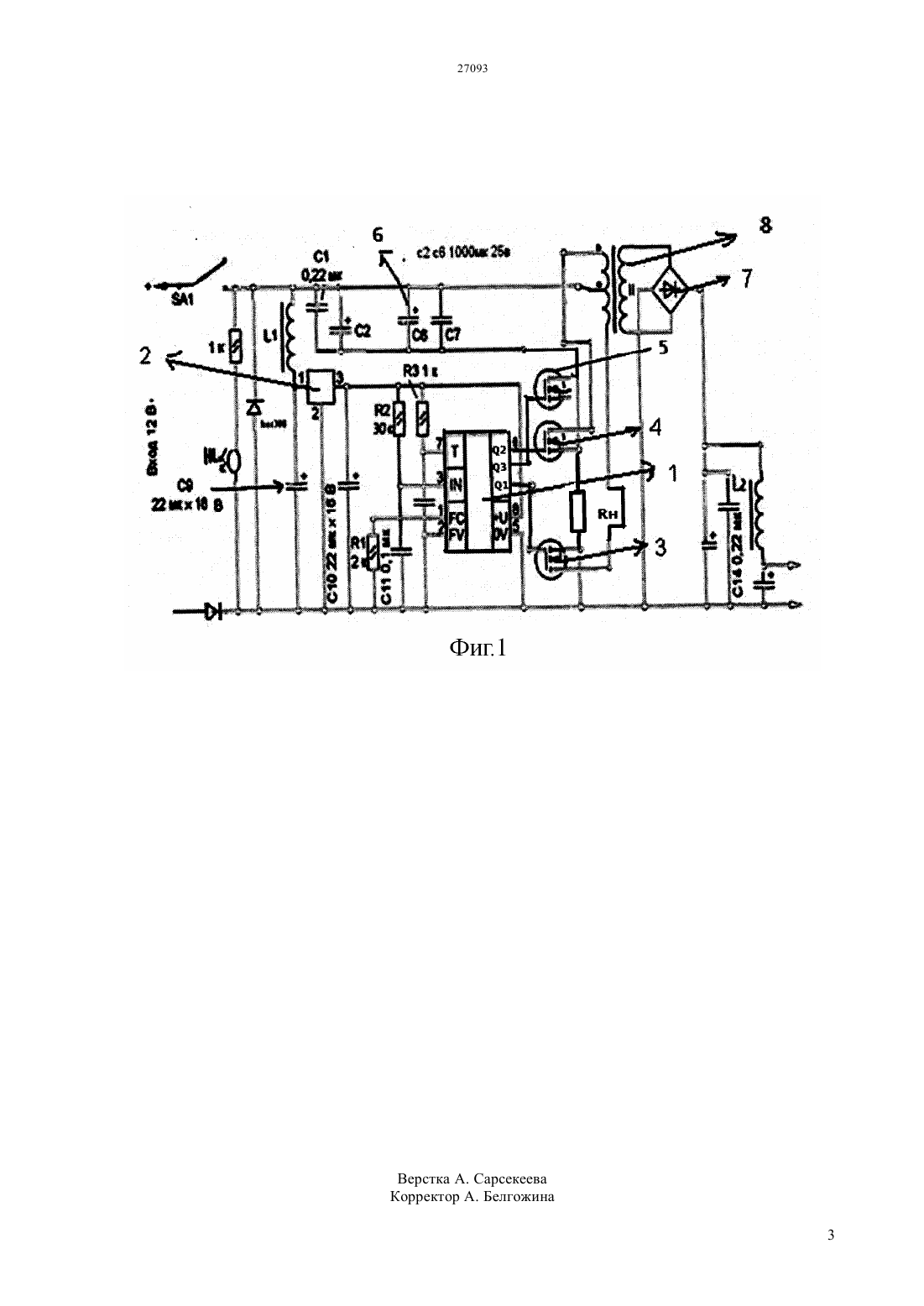

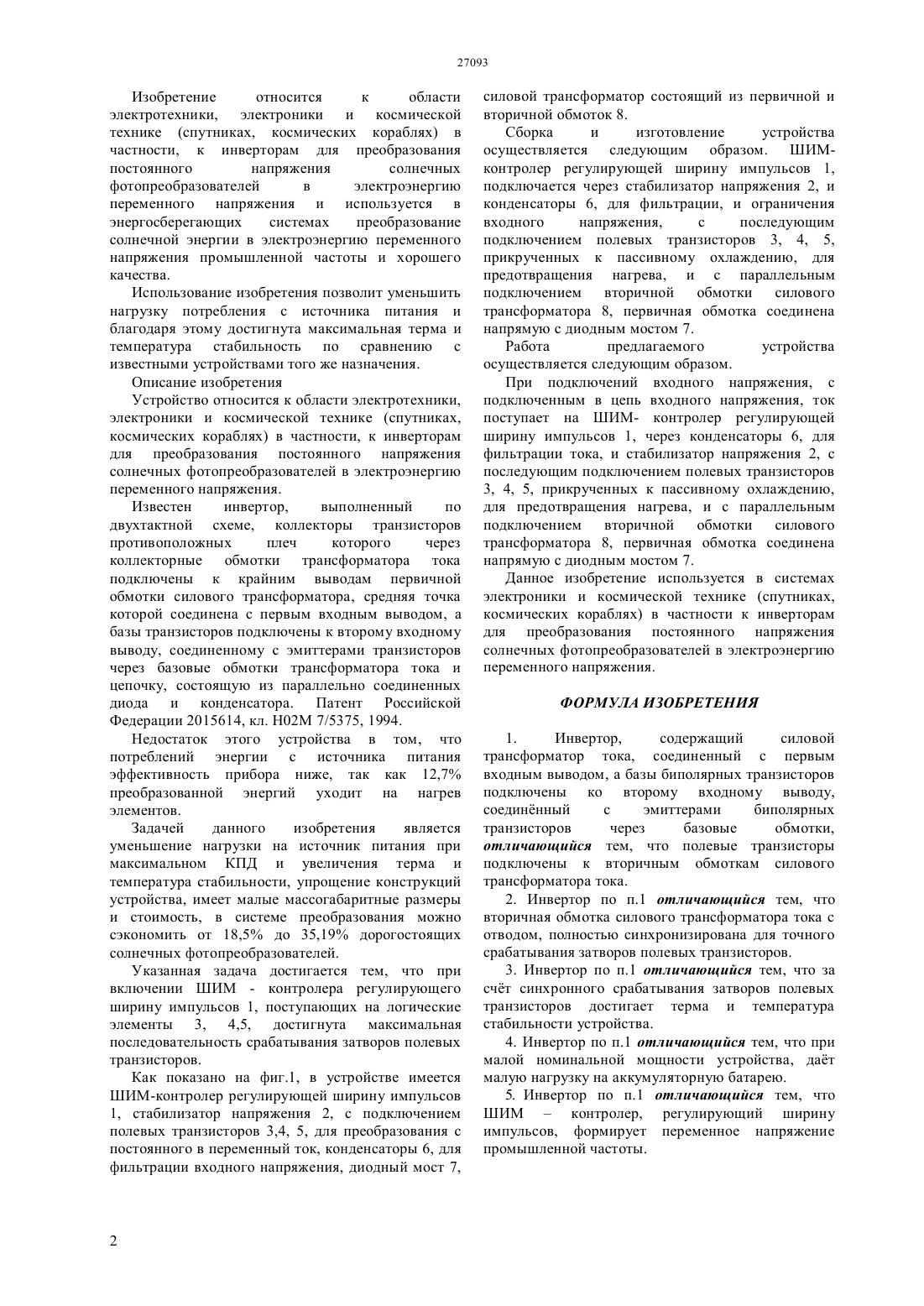

(51) 02 7/42 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ нагрузке. Последовательность включения и отключения полевых транзисторов осуществляется таким образом, что напряжение будет иметь практически синусоидальную форму без высших гармоник, а так же уменьшения нагрузки на источник питания при максимальном КПД и увеличения терма и температура стабильности,упрощение конструкций устройства, имеет малые массогабаритные размеры и стоимость, в системе преобразования можно экономить от 18,5 до 35,19 дорогостоящих солнечных фотопреобразователей. Задача достигается за счт того, что при подключений входного напряжения,с подключенным в цепь входного напряжения, ток поступает на ШИМ - контролер регулирующей ширину импульсов 1, через конденсаторы 6, для фильтрации тока, и стабилизатор напряжения 2, с последующим подключением полевых транзисторов 3, 4, 5, прикрученных к пассивному охлаждению,для предотвращения нагрева, и с параллельным подключением вторичной обмотки силового трансформатора 8, первичная обмотка соединена напрямую с диодным мостом 7.(76) Кунелбаев Мурат Меркебекович атаев Назбек Сейсенбайлы Ауелбеков Омирлан Ауелбекович Исаев Сапар Ауезбекович Джумадиллаев Серик Амиралиевич(54) ИНВЕРТОР ДЛЯ ПРЕОБРАЗОВАНИЯ ПОСТОЯННОГО НАПРЯЖЕНИЯ(57) Изобретение относится к области электротехники, электроники и космической технике (спутниках, космических кораблях) в частности, к инверторам для преобразования постоянного напряжения солнечной батарей в электроэнергию переменного напряжения и используется в энергосберегающих системах преобразование солнечной энергии в электроэнергию переменного напряжения промышленной частоты и хорошего качества. Техническим результатом данного изобретения является, что с помощью полевых транзисторов определенные группы, ступенчато присоединенные к источнику питания, поочередно подключаются к Изобретение относится к области электротехники, электроники и космической технике (спутниках, космических кораблях) в частности, к инверторам для преобразования постоянного напряжения солнечных фотопреобразователей в электроэнергию переменного напряжения и используется в энергосберегающих системах преобразование солнечной энергии в электроэнергию переменного напряжения промышленной частоты и хорошего качества. Использование изобретения позволит уменьшить нагрузку потребления с источника питания и благодаря этому достигнута максимальная терма и температура стабильность по сравнению с известными устройствами того же назначения. Описание изобретения Устройство относится к области электротехники,электроники и космической технике (спутниках,космических кораблях) в частности, к инверторам для преобразования постоянного напряжения солнечных фотопреобразователей в электроэнергию переменного напряжения. Известен инвертор,выполненный по двухтактной схеме, коллекторы транзисторов противоположных плеч которого через коллекторные обмотки трансформатора тока подключены к крайним выводам первичной обмотки силового трансформатора, средняя точка которой соединена с первым входным выводом, а базы транзисторов подключены к второму входному выводу, соединенному с эмиттерами транзисторов через базовые обмотки трансформатора тока и цепочку, состоящую из параллельно соединенных диода и конденсатора. Патент Российской Федерации 2015614, кл. Н 02 М 7/5375, 1994. Недостаток этого устройства в том, что потреблений энергии с источника питания эффективность прибора ниже, так как 12,7 преобразованной энергий уходит на нагрев элементов. Задачей данного изобретения является уменьшение нагрузки на источник питания при максимальном КПД и увеличения терма и температура стабильности, упрощение конструкций устройства, имеет малые массогабаритные размеры и стоимость, в системе преобразования можно сэкономить от 18,5 до 35,19 дорогостоящих солнечных фотопреобразователей. Указанная задача достигается тем, что при включении ШИМ - контролера регулирующего ширину импульсов 1, поступающих на логические элементы 3, 4,5, достигнута максимальная последовательность срабатывания затворов полевых транзисторов. Как показано на фиг.1, в устройстве имеется ШИМ-контролер регулирующей ширину импульсов 1, стабилизатор напряжения 2, с подключением полевых транзисторов 3,4, 5, для преобразования с постоянного в переменный ток, конденсаторы 6, для фильтрации входного напряжения, диодный мост 7, 2 силовой трансформатор состоящий из первичной и вторичной обмоток 8. Сборка и изготовление устройства осуществляется следующим образом. ШИМконтролер регулирующей ширину импульсов 1,подключается через стабилизатор напряжения 2, и конденсаторы 6, для фильтрации, и ограничения входного напряжения,с последующим подключением полевых транзисторов 3, 4, 5,прикрученных к пассивному охлаждению, для предотвращения нагрева, и с параллельным подключением вторичной обмотки силового трансформатора 8, первичная обмотка соединена напрямую с диодным мостом 7. Работа предлагаемого устройства осуществляется следующим образом. При подключений входного напряжения, с подключенным в цепь входного напряжения, ток поступает на ШИМ- контролер регулирующей ширину импульсов 1, через конденсаторы 6, для фильтрации тока, и стабилизатор напряжения 2, с последующим подключением полевых транзисторов 3, 4, 5, прикрученных к пассивному охлаждению,для предотвращения нагрева, и с параллельным подключением вторичной обмотки силового трансформатора 8, первичная обмотка соединена напрямую с диодным мостом 7. Данное изобретение используется в системах электроники и космической технике (спутниках,космических кораблях) в частности к инверторам для преобразования постоянного напряжения солнечных фотопреобразователей в электроэнергию переменного напряжения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Инвертор,содержащий силовой трансформатор тока, соединенный с первым входным выводом, а базы биполярных транзисторов подключены ко второму входному выводу,соединнный с эмиттерами биполярных транзисторов через базовые обмотки,отличающийся тем, что полевые транзисторы подключены к вторичным обмоткам силового трансформатора тока. 2. Инвертор по п.1 отличающийся тем, что вторичная обмотка силового трансформатора тока с отводом, полностью синхронизирована для точного срабатывания затворов полевых транзисторов. 3. Инвертор по п.1 отличающийся тем, что за счт синхронного срабатывания затворов полевых транзисторов достигает терма и температура стабильности устройства. 4. Инвертор по п.1 отличающийся тем, что при малой номинальной мощности устройства, дат малую нагрузку на аккумуляторную батарею. 5. Инвертор по п.1 отличающийся тем, что ШИМконтролер, регулирующий ширину импульсов, формирует переменное напряжение промышленной частоты.
