Теплофикационный котел

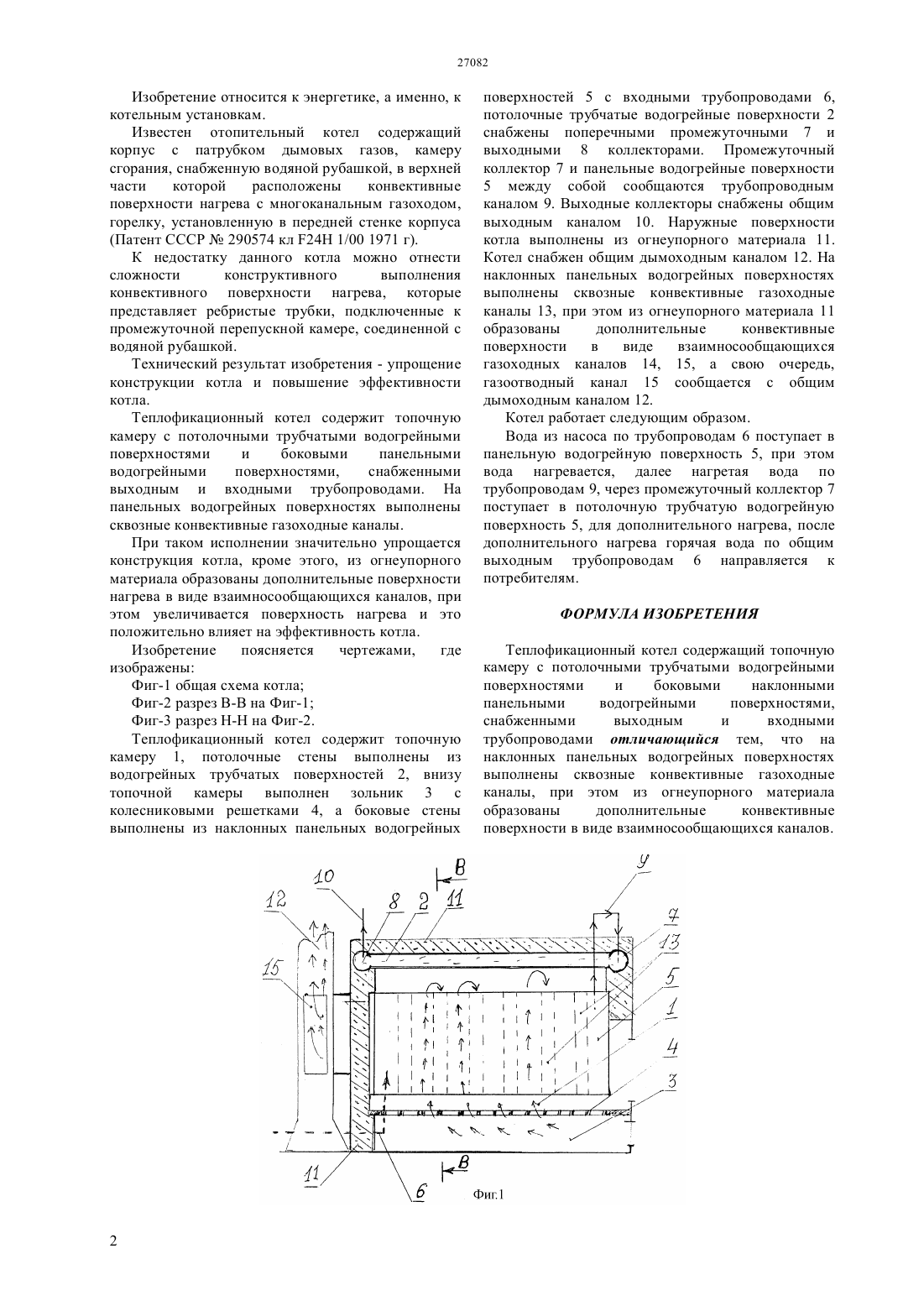

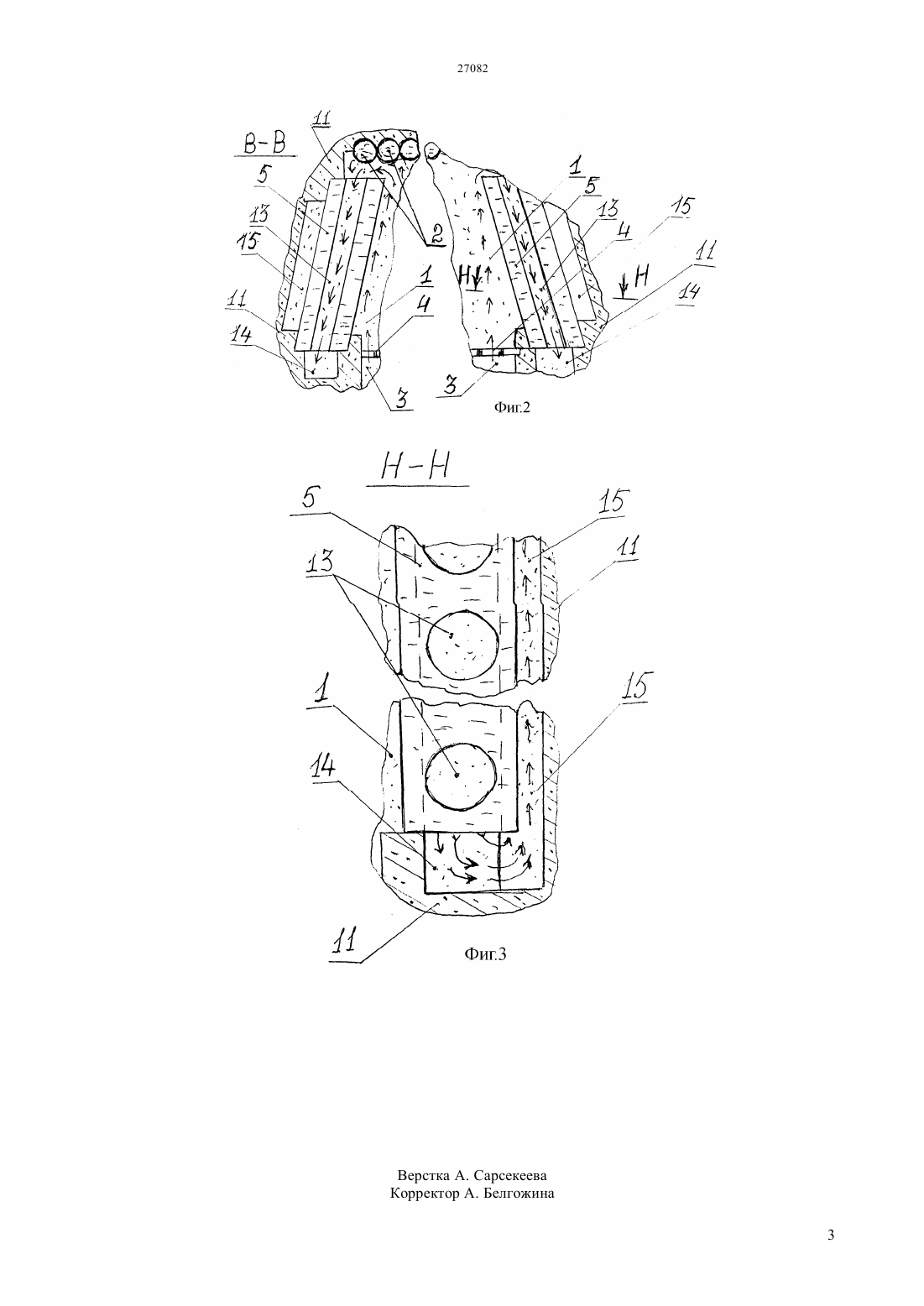

(51) 24 1/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Изобретение направлено на упрощение конструкций котла и повышение эффективности. Теплофикационный котел, содержащий топочную камеру с потолочными трубчатыми водогрейными поверхностями,выходными и входными трубопроводами, на панельных водогрейных поверхностях выполнены сквозные конвективные газоходные каналы.(72) Самарканов Толеген Тураров Нурлан Аскарович(73) Товарищество с ограниченной ответственностью Шыыс рылыс Изобретение относится к энергетике, а именно, к котельным установкам. Известен отопительный котел содержащий корпус с патрубком дымовых газов, камеру сгорания, снабженную водяной рубашкой, в верхней части которой расположены конвективные поверхности нагрева с многоканальным газоходом,горелку, установленную в передней стенке корпуса(Патент СССР 290574 кл 24 Н 1/00 1971 г). К недостатку данного котла можно отнести сложности конструктивного выполнения конвективного поверхности нагрева, которые представляет ребристые трубки, подключенные к промежуточной перепускной камере, соединенной с водяной рубашкой. Технический результат изобретения - упрощение конструкции котла и повышение эффективности котла. Теплофикационный котел содержит топочную камеру с потолочными трубчатыми водогрейными поверхностями и боковыми панельными водогрейными поверхностями,снабженными выходным и входными трубопроводами. На панельных водогрейных поверхностях выполнены сквозные конвективные газоходные каналы. При таком исполнении значительно упрощается конструкция котла, кроме этого, из огнеупорного материала образованы дополнительные поверхности нагрева в виде взаимносообщающихся каналов, при этом увеличивается поверхность нагрева и это положительно влияет на эффективность котла. Изобретение поясняется чертежами,где изображены Фиг-1 общая схема котла Фиг-2 разрез В-В на Фиг-1 Фиг-3 разрез Н-Н на Фиг-2. Теплофикационный котел содержит топочную камеру 1, потолочные стены выполнены из водогрейных трубчатых поверхностей 2, внизу топочной камеры выполнен зольник 3 с колесниковыми решетками 4, а боковые стены выполнены из наклонных панельных водогрейных поверхностей 5 с входными трубопроводами 6,потолочные трубчатые водогрейные поверхности 2 снабжены поперечными промежуточными 7 и выходными 8 коллекторами. Промежуточный коллектор 7 и панельные водогрейные поверхности 5 между собой сообщаются трубопроводным каналом 9. Выходные коллекторы снабжены общим выходным каналом 10. Наружные поверхности котла выполнены из огнеупорного материала 11. Котел снабжен общим дымоходным каналом 12. На наклонных панельных водогрейных поверхностях выполнены сквозные конвективные газоходные каналы 13, при этом из огнеупорного материала 11 образованы дополнительные конвективные поверхности в виде взаимносообщающихся газоходных каналов 14, 15, а свою очередь,газоотводный канал 15 сообщается с общим дымоходным каналом 12. Котел работает следующим образом. Вода из насоса по трубопроводам 6 поступает в панельную водогрейную поверхность 5, при этом вода нагревается, далее нагретая вода по трубопроводам 9, через промежуточный коллектор 7 поступает в потолочную трубчатую водогрейную поверхность 5, для дополнительного нагрева, после дополнительного нагрева горячая вода по общим выходным трубопроводам 6 направляется к потребителям. ФОРМУЛА ИЗОБРЕТЕНИЯ Теплофикационный котел содержащий топочную камеру с потолочными трубчатыми водогрейными поверхностями и боковыми наклонными панельными водогрейными поверхностями,снабженными выходным и входными трубопроводами отличающийся тем, что на наклонных панельных водогрейных поверхностях выполнены сквозные конвективные газоходные каналы, при этом из огнеупорного материала образованы дополнительные конвективные поверхности в виде взаимносообщающихся каналов.
