Теплофикационный котел

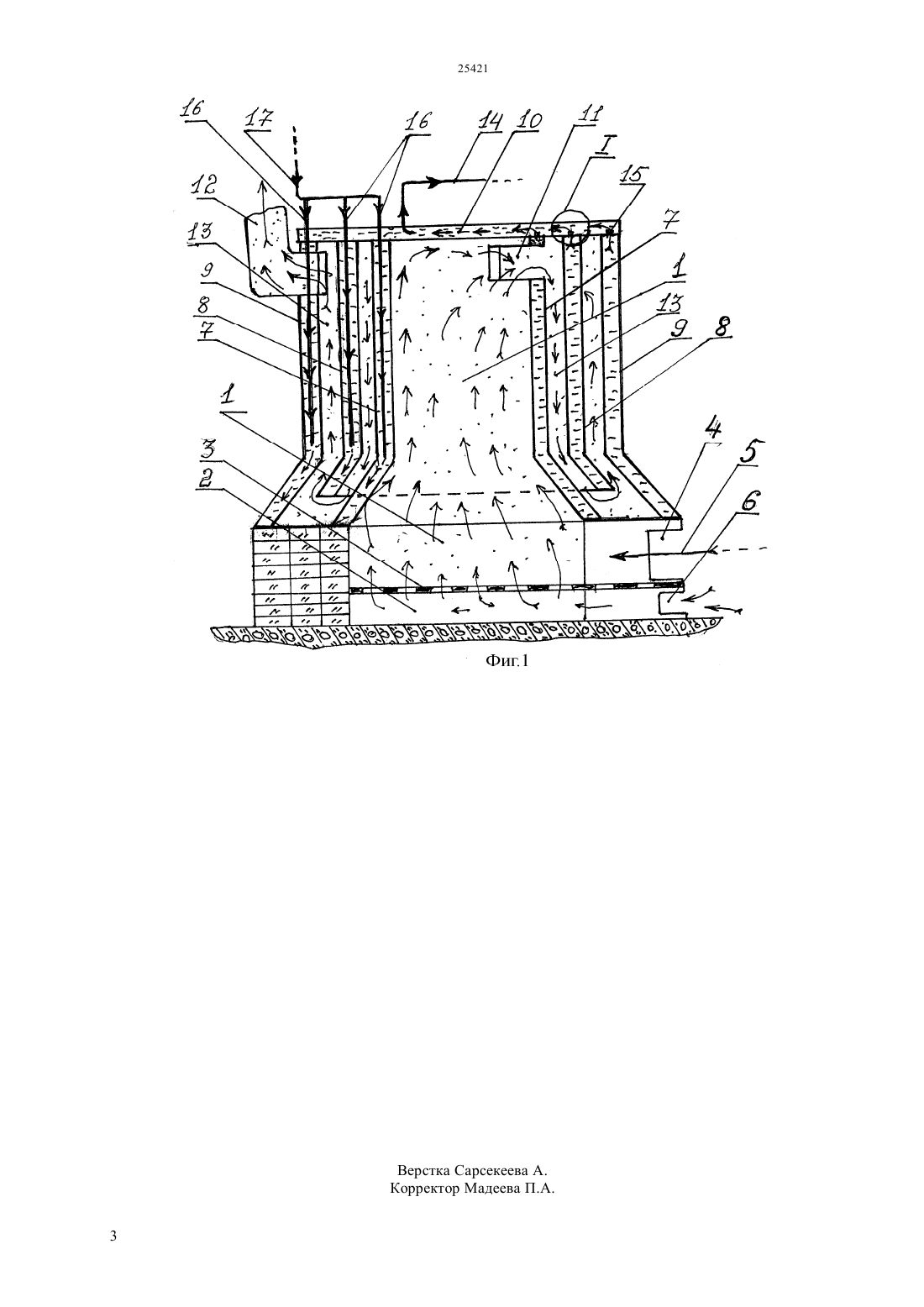

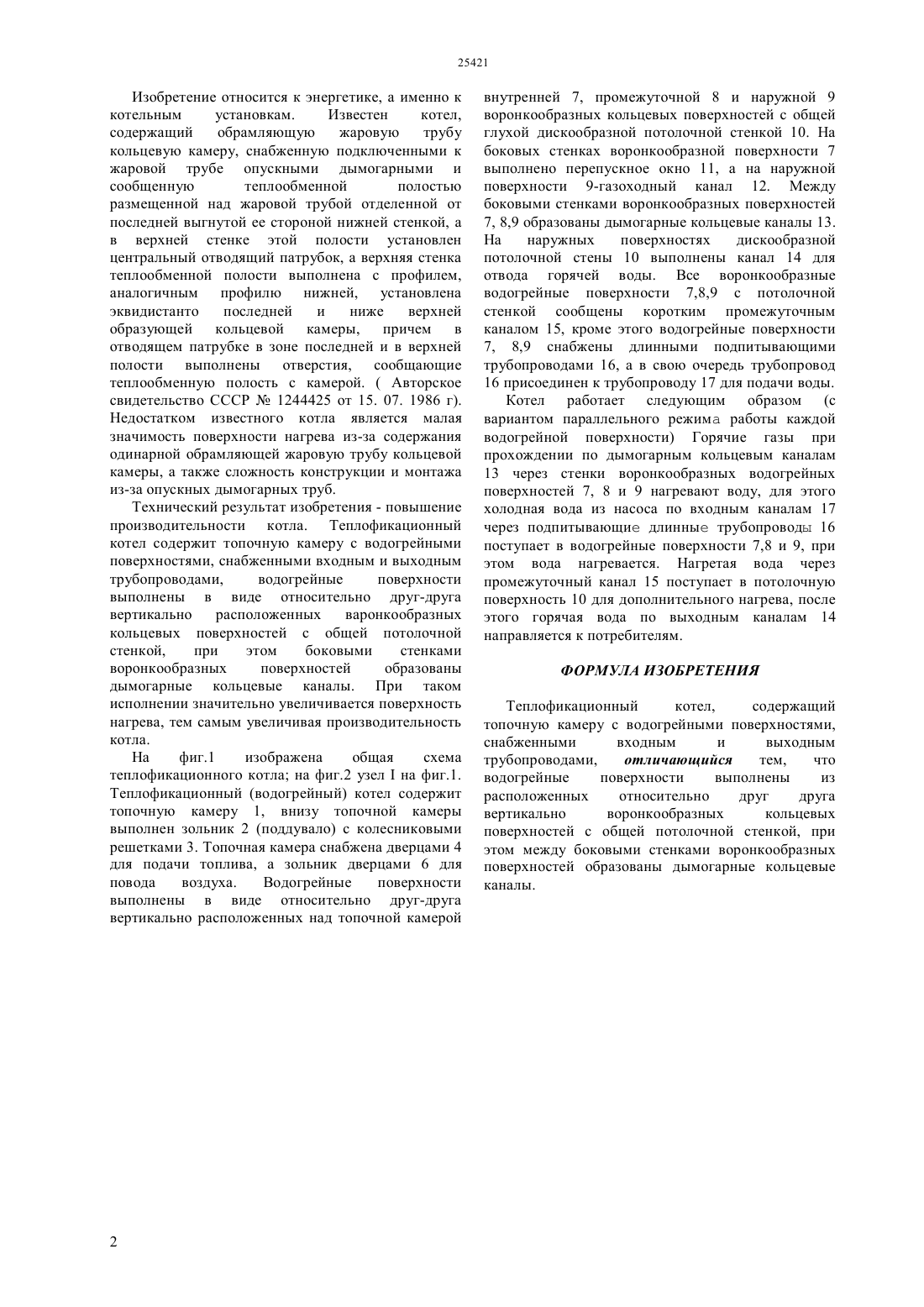

(51) 24 1/00(2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Теплофикационный котел Изобретение относится к энергетике, а именно к котельным установкам Изобретение направлено на повышение производительности котла. Теплофикационный котел содержит топочную камеру с водогрейными поверхностями,водогрейные поверхности выполнены из воронкообразных кольцевых поверхностей с общей потолочной водогрейной стенкой, при этом между боковыми стенками воронкообразных поверхностей образованы дымогарные кольцевые каналы.(72) Самарханов Толеген Тураров Нурлан Аскарович(73) Товарищество с ограниченной ответственностью Шыыс рылыс Изобретение относится к энергетике, а именно к котельным установкам. Известен котел,содержащий обрамляющую жаровую трубу кольцевую камеру, снабженную подключенными к жаровой трубе опускными дымогарными и сообщенную теплообменной полостью размещенной над жаровой трубой отделенной от последней выгнутой ее стороной нижней стенкой, а в верхней стенке этой полости установлен центральный отводящий патрубок, а верхняя стенка теплообменной полости выполнена с профилем,аналогичным профилю нижней, установлена эквидистанто последней и ниже верхней образующей кольцевой камеры, причем в отводящем патрубке в зоне последней и в верхней полости выполнены отверстия, сообщающие теплообменную полость с камерой. ( Авторское свидетельство СССР 1244425 от 15. 07. 1986 г). Недостатком известного котла является малая значимость поверхности нагрева из-за содержания одинарной обрамляющей жаровую трубу кольцевой камеры, а также сложность конструкции и монтажа из-за опускных дымогарных труб. Технический результат изобретения - повышение производительности котла. Теплофикационный котел содержит топочную камеру с водогрейными поверхностями, снабженными входным и выходным трубопроводами,водогрейные поверхности выполнены в виде относительно друг-друга вертикально расположенных варонкообразных кольцевых поверхностей с общей потолочной стенкой,при этом боковыми стенками воронкообразных поверхностей образованы дымогарные кольцевые каналы. При таком исполнении значительно увеличивается поверхность нагрева, тем самым увеличивая производительность котла. На фиг.1 изображена общая схема теплофикационного котла на фиг.2 узелна фиг.1. Теплофикационный (водогрейный) котел содержит топочную камеру 1, внизу топочной камеры выполнен зольник 2 (поддувало) с колесниковыми решетками 3. Топочная камера снабжена дверцами 4 для подачи топлива, а зольник дверцами 6 для повода воздуха. Водогрейные поверхности выполнены в виде относительно друг-друга вертикально расположенных над топочной камерой внутренней 7, промежуточной 8 и наружной 9 воронкообразных кольцевых поверхностей с общей глухой дискообразной потолочной стенкой 10. На боковых стенках воронкообразной поверхности 7 выполнено перепускное окно 11, а на наружной поверхности 9-газоходный канал 12. Между боковыми стенками воронкообразных поверхностей 7, 8,9 образованы дымогарные кольцевые каналы 13. На наружных поверхностях дискообразной потолочной стены 10 выполнены канал 14 для отвода горячей воды. Все воронкообразные водогрейные поверхности 7,8,9 с потолочной стенкой сообщены коротким промежуточным каналом 15, кроме этого водогрейные поверхности 7, 8,9 снабжены длинными подпитывающими трубопроводами 16, а в свою очередь трубопровод 16 присоединен к трубопроводу 17 для подачи воды. Котел работает следующим образом (с вариантом параллельного режима работы каждой водогрейной поверхности) Горячие газы при прохождении по дымогарным кольцевым каналам 13 через стенки воронкообразных водогрейных поверхностей 7, 8 и 9 нагревают воду, для этого холодная вода из насоса по входным каналам 17 через подпитывающие длинные трубопроводы 16 поступает в водогрейные поверхности 7,8 и 9, при этом вода нагревается. Нагретая вода через промежуточный канал 15 поступает в потолочную поверхность 10 для дополнительного нагрева, после этого горячая вода по выходным каналам 14 направляется к потребителям. ФОРМУЛА ИЗОБРЕТЕНИЯ Теплофикационный котел,содержащий топочную камеру с водогрейными поверхностями,снабженными входным и выходным трубопроводами,отличающийся тем,что водогрейные поверхности выполнены из расположенных относительно друг друга вертикально воронкообразных кольцевых поверхностей с общей потолочной стенкой, при этом между боковыми стенками воронкообразных поверхностей образованы дымогарные кольцевые каналы.
