Уличный очиститель воздуха

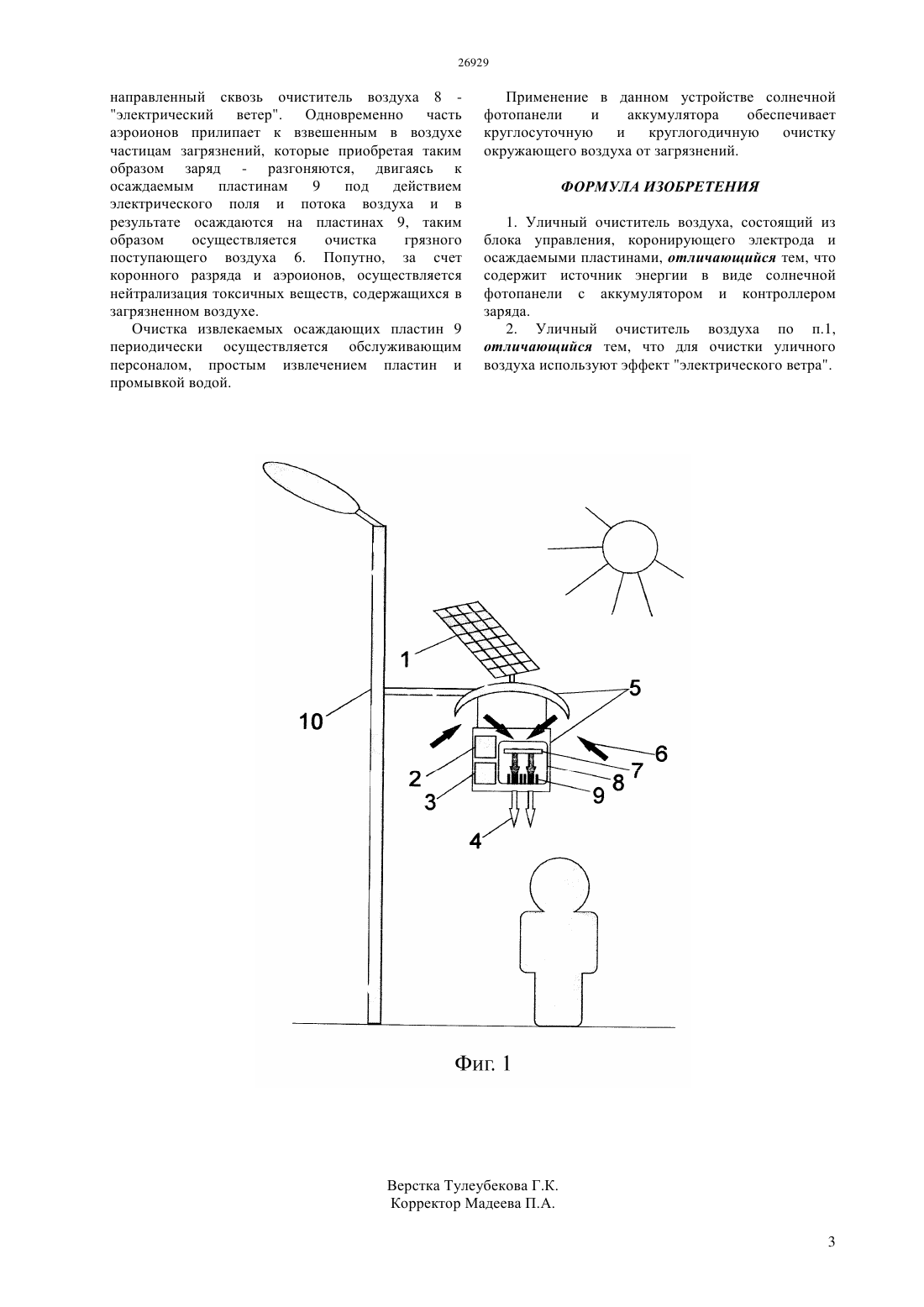

(51) 24 3/16 (2006.01) 01 13/11 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ соударениях с молекулами воздуха прилипают к ним и образуют молекулярные аэроионы,движущиеся в электрическом поле к осаждаемым пластинам. При этом, за счет соударений аэроионов с нейтральными молекулами воздуха, последние получают ускорение, в результате создается движущийся поток воздуха, направленный сквозь очиститель воздуха-электрический ветер. Одновременно часть аэроионов прилипает к взвешенным в воздухе частицам загрязнений,которые приобретая таким образом заряд разгоняются, двигаясь к осаждаемым пластинам под действием электрического поля и потока воздуха и в результате осаждаются на пластинах, таким образом осуществляется очистка грязного поступающего воздуха. Попутно, за счет коронного разряда и аэроионов,осуществляется нейтрализация токсичных веществ, содержащихся в загрязненном воздухе. Очистка извлекаемых осаждающих пластин периодически осуществляется обслуживающим персоналом, простым извлечением пластин и промывкой водой. Применение в данном устройстве солнечной фотопанели и аккумулятора обеспечивает круглосуточную и круглогодичную очистку окружающего воздуха от загрязнений.(57) Изобретение относится к области улучшения экологии воздушной среды и предназначено для очистки воздуха за счет солнечной энергии от вредных примесей и аэроионизации в местах скопления людей на открытом пространстве. Уличный очиститель воздуха содержит источник энергии в виде солнечной фотопанели, аккумулятор с контроллером заряда, блока управления,собственно очиститель воздуха с коронирующим электродом и осаждаемыми пластинами. Вся конструкция размещается в корпусе, который крепится к несущим конструкциям. Устройство работает следующим образом. Полученная от Солнца энергия преобразуется в электрическую и заряжает аккумулятор,накопленная эл. энергия поступает в очиститель воздуха и через его блок управления создает высокое напряжение между электродом и осаждаемыми пластинами,в результате осуществляется эмиссия электронов, которые при Изобретение предназначено для очистки воздуха за счет солнечной энергии от вредных примесей и аэроионизации в местах скопления людей на открытом пространстве и относится к области улучшения экологии воздушной среды. В настоящее время одной из главных городских проблем является загрязненность атмосферы выхлопами автотранспорта и отходами промышленного производства, представляющими опасность для нормальной жизнедеятельности человека и биосферы в целом. В крупных городах и промышленных центрах степень загрязнения воздуха на улицах, как правило, превышает предельно допустимые нормы. Кроме загрязнения, серьезной проблемой,связанной с качеством воздушной среды в городах,является нарушение аэроионного состава воздуха. Ионизация атмосферы по наблюдению отечественных и зарубежных ученых и по результатам многочисленных исследований, играет немаловажную роль в жизнедеятельности и состоянии живого организма. Жители городов систематически испытывают аэроионное голодание,что отрицательно влияет на общее состояние организма и значительно увеличивает предрасположенность к различным заболеваниям,приводит к преждевременному изнашиванию организма и укорачивает жизнь человека. Известен аэроионизатор, содержащий корпус,крышку с отверстиями,отклоняющий и ионизационный зубчатый электроды А.с. 993949, кл. А 61 9/00. Недостатком этого аэроионизатора является низкая эффективность аэроионификации и неравномерное распределение аэроионов, т.к. аэроионы истекают из устройства только в результате имеющегося внутри него электрического поля, а вне устройства их движение обусловлено только диффузией. Очистка воздуха этим устройством не производится, нет потока транспортируемого воздуха. Известен динамический аэроионизатор,обеспечивающий вентиляцию воздуха без дополнительного вентилятора,содержащий источник высокого напряжения,статор и концентричный ему ротор, выполненный в виде диэлектрической втулки с закрепленными на ней токопроводящими лопастями А.с.1748834,А 61 1/44. Недостатками динамического аэроионизатора являются низкая надежность устройства из-за наличия подвижных механических частей и низкий КПД. Кроме того вышеуказанный аэроионизатор также не производит очистки воздуха. Новым этапом в развитии аэроионизаторов стало совмещение в одном устройстве функций аэроионификации и очистки воздуха от взвешенных частиц с использованием для этих целей эффекта электрического ветра, позволяющего создать поток воздуха без использования подвижных механических элементов. Наиболее близким к предлагаемому устройству,и принятым за прототип, является аэроионизатор,содержащий высоковольтный источник постоянного напряжения, к отрицательному полюсу которого 2 подключен коронирующий электрод, выполненный в виде круглой проводящей решетки, к положительному полюсу подключен разгоняющий электрод соединенный с электропроводящей кюветой, наполненной водой А.с.2012380 С 1,А 61 1/44 (прототип), 1994. Здесь стечение ионизированного воздуха наружу будет происходить лишь за счет незначительного избыточного давления,создаваемого над поверхностью кюветы электрическим ветром. В результате скорость выходного потока будет очень мала, что обусловливает низкий КПД устройства(имеется в виду КПД преобразования энергии электрического поля в энергию выходного воздушного потока), а очистка и ионизация воздуха будут производиться только в непосредственной близости от аэроионизатора. Недостатками прототипа являются низкая скорость и значительная расходимость потока ионизированного воздуха, выходящего из устройства, (это приводит к быстрому рассеянию и затуханию воздушного потока и не обеспечивает вентиляцию, равномерное распределение аэроионов в объеме и соответственно не обеспечивает эффективную аэроионификацию и очистку всего воздушного объема) низкий КПД устройства отсутствие изолирующего корпуса, что не отвечает требованиям норм безопасности отсутствие собственного источника питания. Целью предлагаемого изобретения является эффективная очистка окружающего воздушного пространства за счет солнечной энергии от мелкодисперсной пыли,аэрозолей,пыльцы растений,вирусов,бактерий,некоторых молекулярных органических примесей насыщения аэроионами транспортируемого через него воздуха повышение КПД устройства. Поставленная цель достигается тем, уличный очиститель воздуха содержит (фиг.1) источник энергии в виде солнечной фотопанели 1,аккумулятор с контроллером заряда 2, блока управления 3, собственно очиститель воздуха 8 с коронирующим электродом 7 и осаждаемыми пластинами 9. Вся конструкция размещается в корпусе 5, который крепится к несущим конструкциям 10. Устройство работает следующим образом. Полученная от Солнца энергия преобразуется в электрическую и заряжает аккумулятор 2,накопленная эл. энергия поступает в очиститель воздуха 8 и через его блок управления 3 создает высокое напряжение между электродом 7 и осаждаемыми пластинами 9, в результате осуществляется эмиссия электронов, которые при соударениях с молекулами воздуха прилипают к ним и образуют молекулярные аэроионы,движущиеся в электрическом поле к осаждаемым пластинам 9. При этом, за счет соударений аэроионов с нейтральными молекулами воздуха,последние получают ускорение, в результате создается движущийся поток воздуха 4, 26929 направленный сквозь очиститель воздуха 8 электрический ветер. Одновременно часть аэроионов прилипает к взвешенным в воздухе частицам загрязнений, которые приобретая таким образом заряд - разгоняются, двигаясь к осаждаемым пластинам 9 под действием электрического поля и потока воздуха и в результате осаждаются на пластинах 9, таким образом осуществляется очистка грязного поступающего воздуха 6. Попутно, за счет коронного разряда и аэроионов, осуществляется нейтрализация токсичных веществ, содержащихся в загрязненном воздухе. Очистка извлекаемых осаждающих пластин 9 периодически осуществляется обслуживающим персоналом, простым извлечением пластин и промывкой водой. Применение в данном устройстве солнечной фотопанели и аккумулятора обеспечивает круглосуточную и круглогодичную очистку окружающего воздуха от загрязнений. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Уличный очиститель воздуха, состоящий из блока управления, коронирующего электрода и осаждаемыми пластинами, отличающийся тем, что содержит источник энергии в виде солнечной фотопанели с аккумулятором и контроллером заряда. 2. Уличный очиститель воздуха по п.1,отличающийся тем, что для очистки уличного воздуха используют эффект электрического ветра.
