Каркас для укрытия растений Татамбаева С.А.

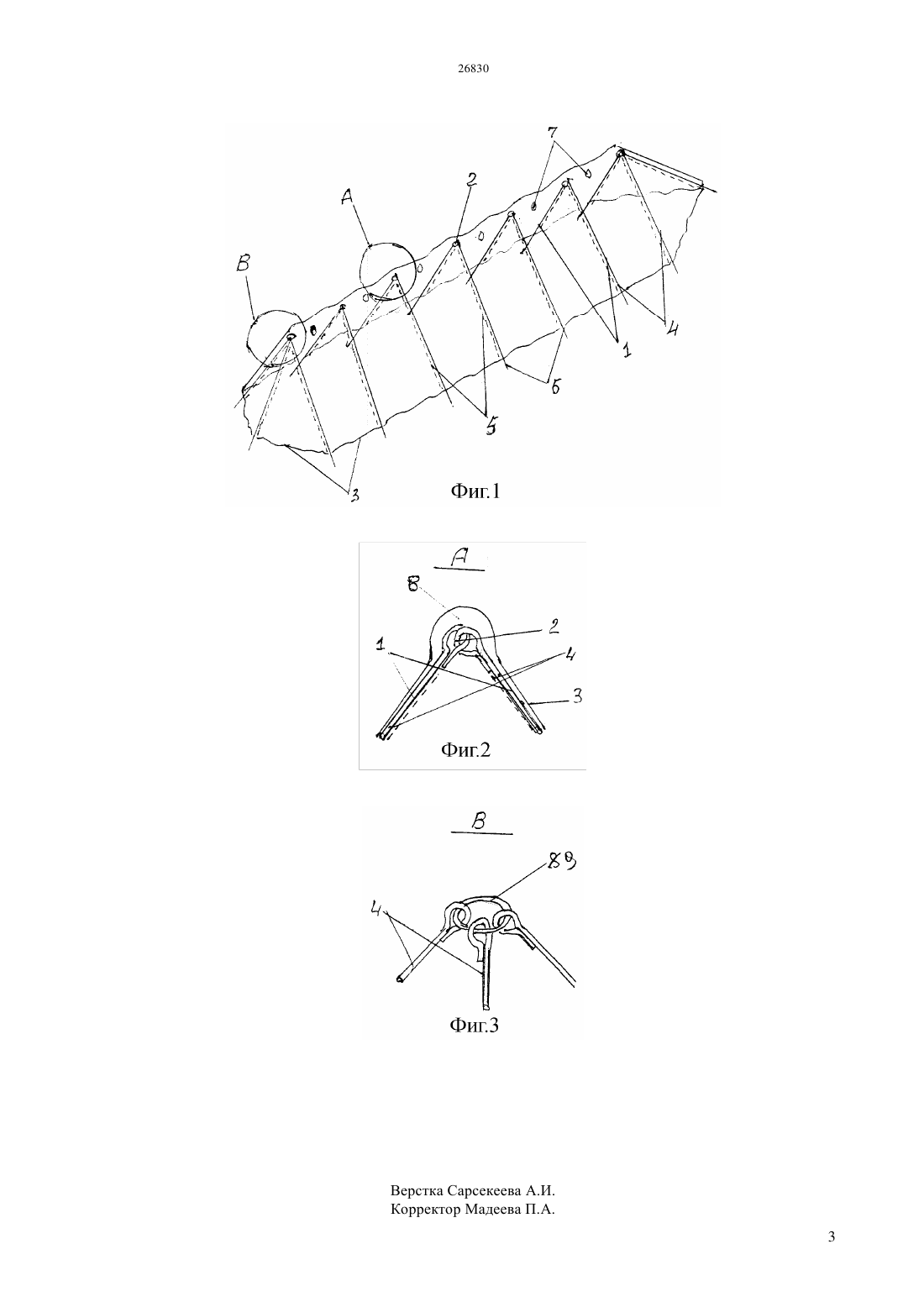

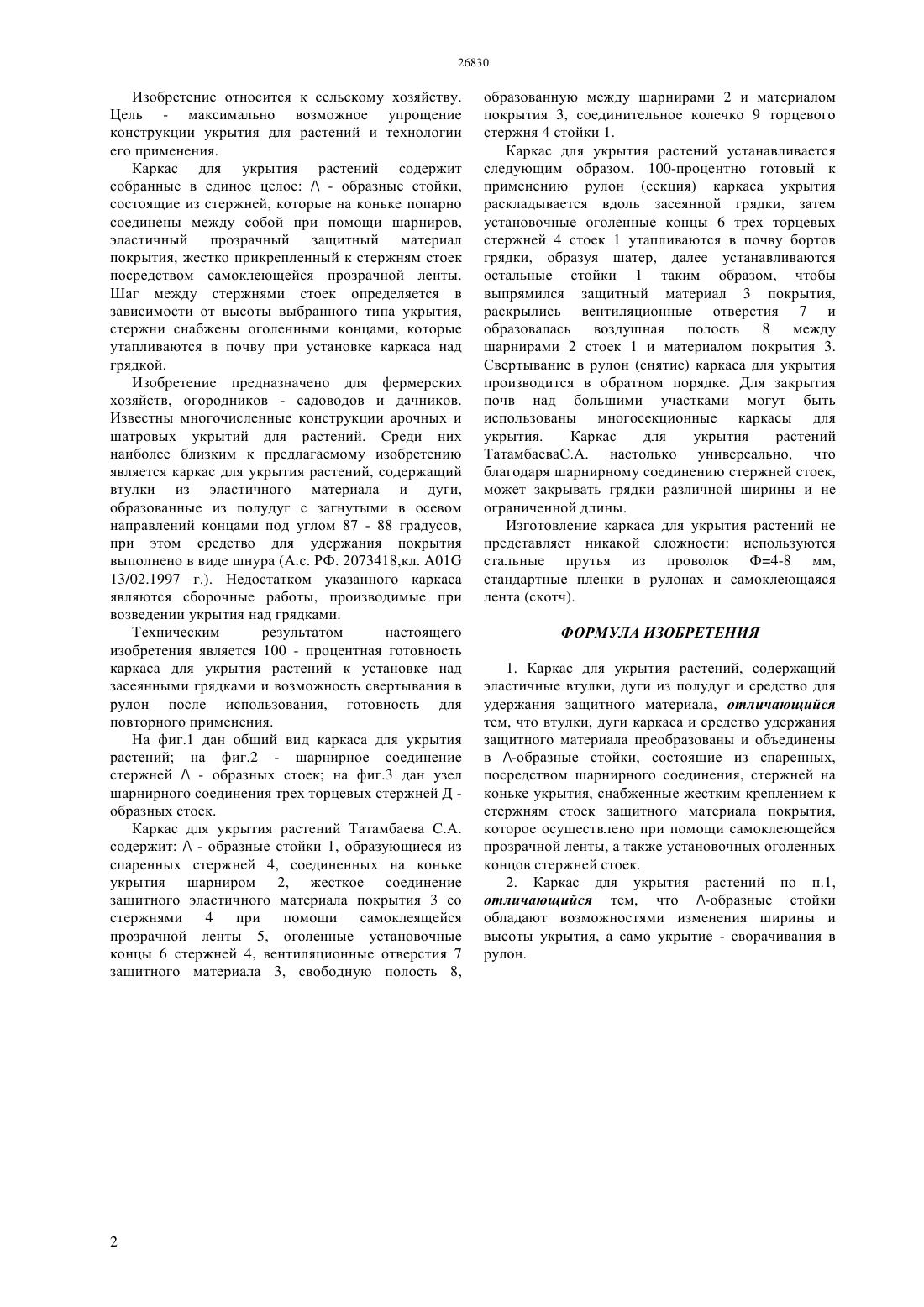

(51) 01 13/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ использования,на что затрачиваются дополнительные труд и время. Эти недостатки отсутствуют в предлагаемом изобретении - каркасе для укрытия растений Татамбаева С.А. Технически положительный результат достигается тем, что применены /-образные стойки,состоящие из двух стержней, которые попарно соединены на коньке укрытия шарнирно, к этим стержням жестко прикреплен эластичный защитный материал покрытия, а также стержни внизу имеют оголенные концы определенной длины,необходимые для установки укрытия над грядками. Благодаря шарнирным соединениям / - образных стоек каркас для укрытия растений может изменяться по ширине и высоте, не ограничиваться по длине и сворачиваться в рулон. Технология изготовления каркаса для укрытия растений также очень проста. Используются стандартные пленки в рулонах, прутья из стальных проволок и самоклеющаяся лента (скотч). Автором данного изобретения изготовлен и применен на дачном участке опытный образец каркаса для укрытия растений.(54) КАРКАС ДЛЯ УКРЫТИЯ РАСТЕНИЙ ТАТАМБАЕВА С.А.(57) Изобретение относится к области сельского производства. В современных условиях применяются различные конструкции и формы стационарных и сезонных теплиц - укрытий для раннего выращивания овощей как в промышленном масштабе,так и отдельными мелкими производителями сельхозпродукций. Наиболее распространенными видами укрытий для растений являются арочные и шатровые конструкции. Целью настоящего изобретения является создание простейшего в применении, недорогого по стоимости и доступного для мелких сельхозпроизводителей укрытия для растений. Известный и наиболее близкий по конструкции каркас для укрытия растений (А.с. 2073418, С 1, кл. 6 А 01 13/02.1997 г.) несколько сложен в изготовлении и требует сборки на месте Изобретение относится к сельскому хозяйству. Цель - максимально возможное упрощение конструкции укрытия для растений и технологии его применения. Каркас для укрытия растений содержит собранные в единое целое / - образные стойки,состоящие из стержней, которые на коньке попарно соединены между собой при помощи шарниров,эластичный прозрачный защитный материал покрытия, жестко прикрепленный к стержням стоек посредством самоклеющейся прозрачной ленты. Шаг между стержнями стоек определяется в зависимости от высоты выбранного типа укрытия,стержни снабжены оголенными концами, которые утапливаются в почву при установке каркаса над грядкой. Изобретение предназначено для фермерских хозяйств, огородников - садоводов и дачников. Известны многочисленные конструкции арочных и шатровых укрытий для растений. Среди них наиболее близким к предлагаемому изобретению является каркас для укрытия растений, содержащий втулки из эластичного материала и дуги,образованные из полудуг с загнутыми в осевом направлений концами под углом 87 - 88 градусов,при этом средство для удержания покрытия выполнено в виде шнура (А.с. РФ. 2073418,кл. 01 13/02.1997 г.). Недостатком указанного каркаса являются сборочные работы, производимые при возведении укрытия над грядками. Техническим результатом настоящего изобретения является 100 - процентная готовность каркаса для укрытия растений к установке над засеянными грядками и возможность свертывания в рулон после использования, готовность для повторного применения. На фиг.1 дан общий вид каркаса для укрытия растений на фиг.2 - шарнирное соединение стержней / - образных стоек на фиг.3 дан узел шарнирного соединения трех торцевых стержней Д образных стоек. Каркас для укрытия растений Татамбаева С.А. содержит / - образные стойки 1, образующиеся из спаренных стержней 4, соединенных на коньке укрытия шарниром 2, жесткое соединение защитного эластичного материала покрытия 3 со стержнями 4 при помощи самоклеящейся прозрачной ленты 5, оголенные установочные концы 6 стержней 4, вентиляционные отверстия 7 защитного материала 3, свободную полость 8, 2 образованную между шарнирами 2 и материалом покрытия 3, соединительное колечко 9 торцевого стержня 4 стойки 1. Каркас для укрытия растений устанавливается следующим образом. 100-процентно готовый к применению рулон (секция) каркаса укрытия раскладывается вдоль засеянной грядки, затем установочные оголенные концы 6 трех торцевых стержней 4 стоек 1 утапливаются в почву бортов грядки, образуя шатер, далее устанавливаются остальные стойки 1 таким образом, чтобы выпрямился защитный материал 3 покрытия,раскрылись вентиляционные отверстия 7 и образовалась воздушная полость 8 между шарнирами 2 стоек 1 и материалом покрытия 3. Свертывание в рулон (снятие) каркаса для укрытия производится в обратном порядке. Для закрытия почв над большими участками могут быть использованы многосекционные каркасы для укрытия. Каркас для укрытия растений ТатамбаеваС.А. настолько универсально, что благодаря шарнирному соединению стержней стоек,может закрывать грядки различной ширины и не ограниченной длины. Изготовление каркаса для укрытия растений не представляет никакой сложности используются стальные прутья из проволок Ф 4-8 мм,стандартные пленки в рулонах и самоклеющаяся лента (скотч). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Каркас для укрытия растений, содержащий эластичные втулки, дуги из полудуг и средство для удержания защитного материала, отличающийся тем, что втулки, дуги каркаса и средство удержания защитного материала преобразованы и объединены в /-образные стойки, состоящие из спаренных,посредством шарнирного соединения, стержней на коньке укрытия, снабженные жестким креплением к стержням стоек защитного материала покрытия,которое осуществлено при помощи самоклеющейся прозрачной ленты, а также установочных оголенных концов стержней стоек. 2. Каркас для укрытия растений по п.1,отличающийся тем, что /-образные стойки обладают возможностями изменения ширины и высоты укрытия, а само укрытие - сворачивания в рулон.
