Способ предотвращения распространения вредных веществ в воздушной среде цеха с открытых поверхностей ванн при электролизе

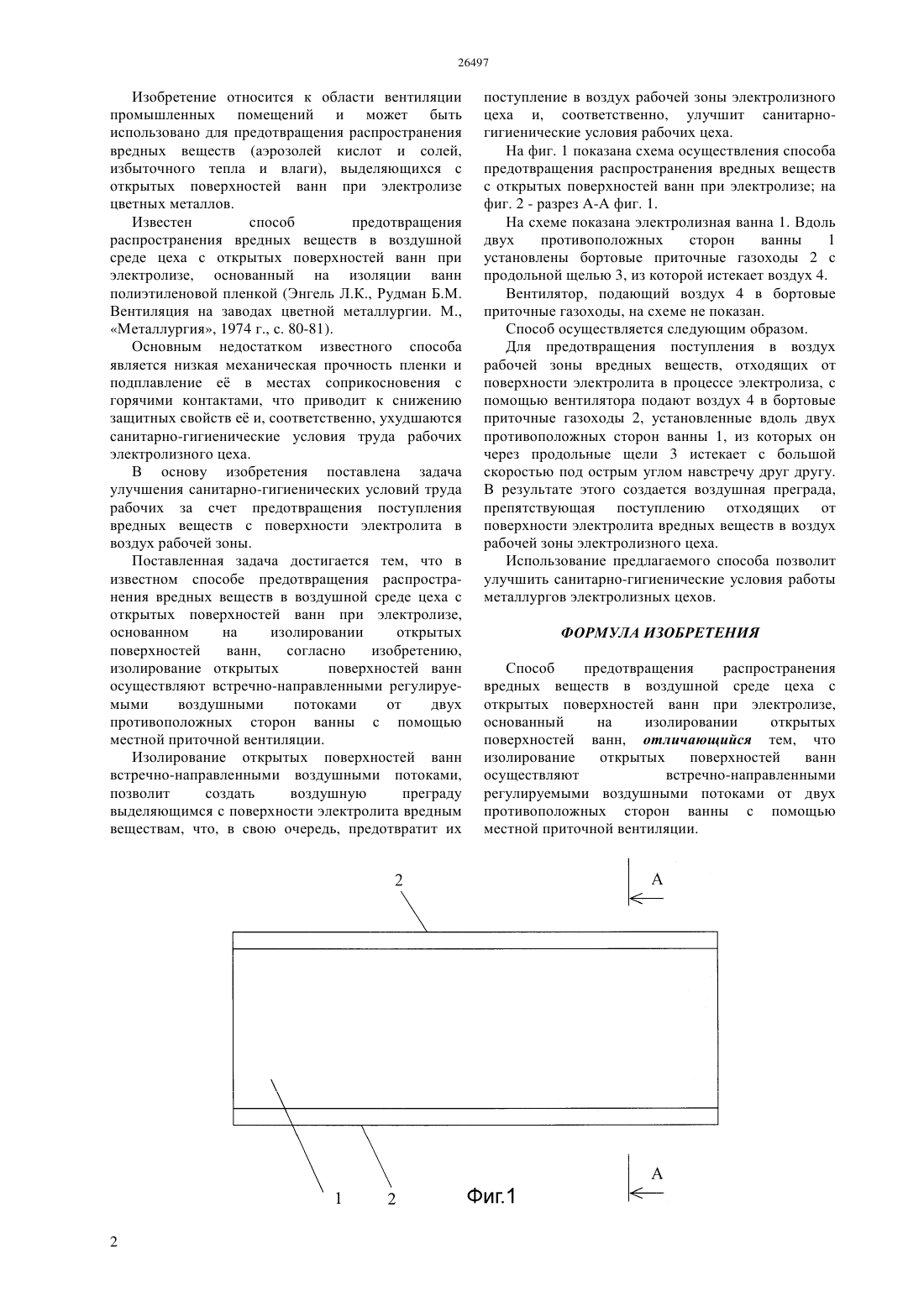

(51) 24 9/00 (2011.01) 25 1/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ использовано для предотвращения распространения вредных веществ (аэрозолей кислот и солей,избыточного тепла и влаги), выделяющихся с открытых поверхностей ванн при электролизе цветных металлов. В основу изобретения поставлена задача улучшения санитарно-гигиенических условий труда рабочих за счет предотвращения поступления вредных веществ с поверхности электролита в воздух рабочей зоны. Поставленная задача достигается тем, что в известном способе предотвращения распространения вредных веществ в воздушной среде цеха с открытых поверхностей ванн при электролизе,основанном на изолировании открытых поверхностей ванн, при этом изолирование открытых поверхностей ванн осуществляют встречно-направленными регулируемыми воздушными потоками от двух противоположных сторон ванны с помощью местной приточной вентиляции. Использование предлагаемого способа позволит улучшить санитарно-гигиенические условия работы металлургов электролизных цехов.(72) Стрельчук Николай Сергеевич Кольцова Ольга Ильинична Сарсекенова Зоя Киналдиновна Куйдина Анна Сергеевна(73) Дочернее государственное предприятие Восточный научно-исследовательский горнометаллургический институт цветных металлов Республиканского государственного предприятия Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства индустрии и торговли Республики Казахстан(56) Энгель Л.К., Рудман Б.М. Вентиляция на заводах цветной металлургии. М. Металлургия,1974, с. 80-81(54) СПОСОБ ПРЕДОТВРАЩЕНИЯ РАСПРОСТРАНЕНИЯ ВРЕДНЫХ ВЕЩЕСТВ В ВОЗДУШНОЙ СРЕДЕ ЦЕХА С ОТКРЫТЫХ ПОВЕРХНОСТЕЙ ВАНН ПРИ ЭЛЕКТРОЛИЗЕ(57) Изобретение относится к области вентиляции промышленных помещений и может быть Изобретение относится к области вентиляции промышленных помещений и может быть использовано для предотвращения распространения вредных веществ (аэрозолей кислот и солей,избыточного тепла и влаги), выделяющихся с открытых поверхностей ванн при электролизе цветных металлов. Известен способ предотвращения распространения вредных веществ в воздушной среде цеха с открытых поверхностей ванн при электролизе, основанный на изоляции ванн полиэтиленовой пленкой (Энгель Л.К., Рудман Б.М. Вентиляция на заводах цветной металлургии. М.,Металлургия, 1974 г., с. 80-81). Основным недостатком известного способа является низкая механическая прочность пленки и подплавление е в местах соприкосновения с горячими контактами, что приводит к снижению защитных свойств е и, соответственно, ухудшаются санитарно-гигиенические условия труда рабочих электролизного цеха. В основу изобретения поставлена задача улучшения санитарно-гигиенических условий труда рабочих за счет предотвращения поступления вредных веществ с поверхности электролита в воздух рабочей зоны. Поставленная задача достигается тем, что в известном способе предотвращения распространения вредных веществ в воздушной среде цеха с открытых поверхностей ванн при электролизе,основанном на изолировании открытых поверхностей ванн,согласно изобретению,изолирование открытых поверхностей ванн осуществляют встречно-направленными регулируемыми воздушными потоками от двух противоположных сторон ванны с помощью местной приточной вентиляции. Изолирование открытых поверхностей ванн встречно-направленными воздушными потоками,позволит создать воздушную преграду выделяющимся с поверхности электролита вредным веществам, что, в свою очередь, предотвратит их поступление в воздух рабочей зоны электролизного цеха и, соответственно, улучшит санитарногигиенические условия рабочих цеха. На фиг. 1 показана схема осуществления способа предотвращения распространения вредных веществ с открытых поверхностей ванн при электролизе на фиг. 2 - разрез А-А фиг. 1. На схеме показана электролизная ванна 1. Вдоль двух противоположных сторон ванны 1 установлены бортовые приточные газоходы 2 с продольной щелью 3, из которой истекает воздух 4. Вентилятор, подающий воздух 4 в бортовые приточные газоходы, на схеме не показан. Способ осуществляется следующим образом. Для предотвращения поступления в воздух рабочей зоны вредных веществ, отходящих от поверхности электролита в процессе электролиза, с помощью вентилятора подают воздух 4 в бортовые приточные газоходы 2, установленные вдоль двух противоположных сторон ванны 1, из которых он через продольные щели 3 истекает с большой скоростью под острым углом навстречу друг другу. В результате этого создается воздушная преграда,препятствующая поступлению отходящих от поверхности электролита вредных веществ в воздух рабочей зоны электролизного цеха. Использование предлагаемого способа позволит улучшить санитарно-гигиенические условия работы металлургов электролизных цехов. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ предотвращения распространения вредных веществ в воздушной среде цеха с открытых поверхностей ванн при электролизе,основанный на изолировании открытых поверхностей ванн, отличающийся тем, что изолирование открытых поверхностей ванн осуществляют встречно-направленными регулируемыми воздушными потоками от двух противоположных сторон ванны с помощью местной приточной вентиляции.
