Способ вентиляции конвертерного отделения плавильного цеха

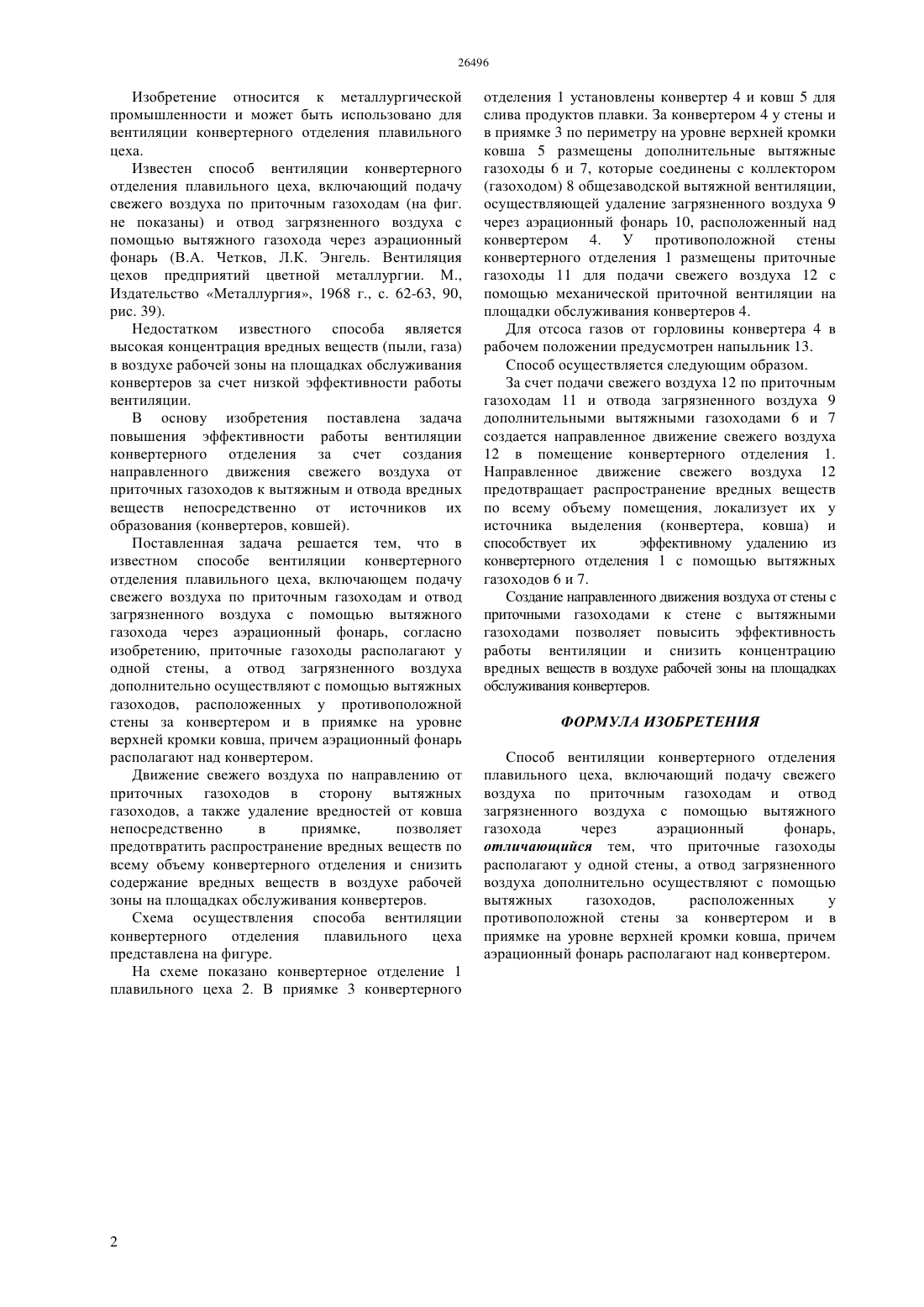

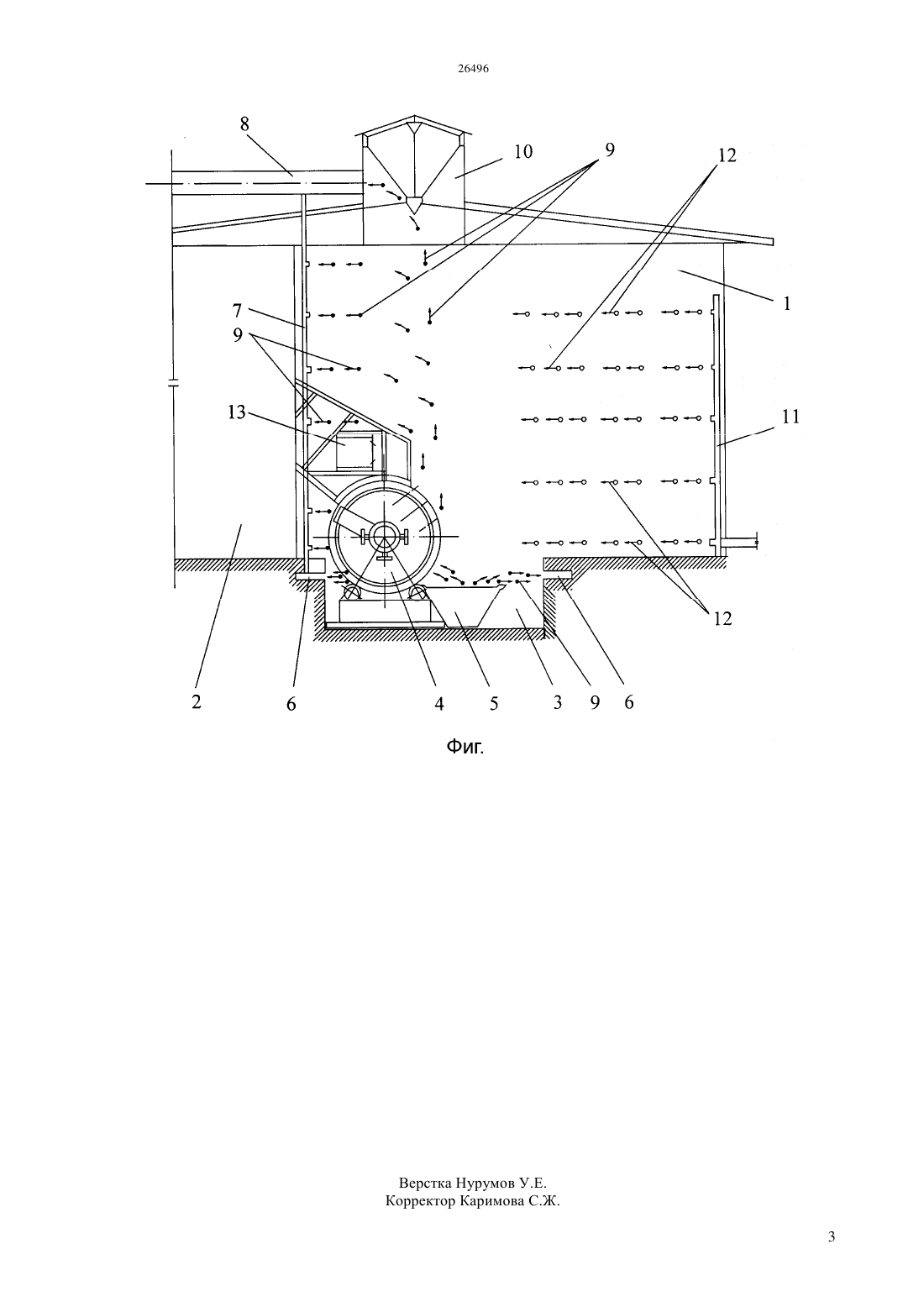

(51) 24 7/00 (2011.01) 24 7/10 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ В основу изобретения поставлена задача повышения эффективности работы вентиляции конвертерного отделения за счет создания направленного движения свежего воздуха от приточных газоходов к вытяжным и отвода вредных веществ непосредственно от источников их образования. Поставленная задача решается тем, что в известном способе вентиляции конвертерного отделения плавильного цеха, включающем подачу свежего воздуха по приточным газоходам и отвод загрязненного воздуха с помощью вытяжного газохода через аэрационный фонарь, причем приточные газоходы располагают у одной стены, а отвод загрязненного воздуха дополнительно осуществляют с помощью вытяжных газоходов,расположенных у противоположной стены за конвертером и в приямке на уровне верхней кромки ковша, причем аэрационный фонарь располагают над конвертером. Создание направленного движения воздуха от стены с приточными газоходами к стене с вытяжными газоходами позволяет повысить эффективность работы вентиляции и снизить концентрацию вредных веществ в воздухе рабочей зоны на площадках обслуживания конвертеров.(72) Стрельчук Николай Сергеевич Кольцова Ольга Ильинична Сарсекенова Зоя Киналдиновна Бекежанов Ескендир Баймуканович Береснев Вячеслав Витальевич(73) Дочернее государственное предприятие на праве хозяйственного ведения Восточный научноисследовательский горно-металлургический институт цветных металлов Республиканского государственного предприятия на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства индустрии и торговли Республики Казахстан(56) В.А. Четков, Л.К.Энгель. Вентиляция цехов предприятий цветной металлургии. М. Издательство Металлургия, 1968 г., - с. 62-63, 90(54) СПОСОБ ВЕНТИЛЯЦИИ КОНВЕРТЕРНОГО ОТДЕЛЕНИЯ ПЛАВИЛЬНОГО ЦЕХА(57) Изобретение относится к металлургической промышленности и может быть использовано для вентиляции конвертерного отделения плавильного цеха. Изобретение относится к металлургической промышленности и может быть использовано для вентиляции конвертерного отделения плавильного цеха. Известен способ вентиляции конвертерного отделения плавильного цеха, включающий подачу свежего воздуха по приточным газоходам (на фиг. не показаны) и отвод загрязненного воздуха с помощью вытяжного газохода через аэрационный фонарь (В.А. Четков, Л.К. Энгель. Вентиляция цехов предприятий цветной металлургии. М.,Издательство Металлургия, 1968 г., с. 62-63, 90,рис. 39). Недостатком известного способа является высокая концентрация вредных веществ (пыли, газа) в воздухе рабочей зоны на площадках обслуживания конвертеров за счет низкой эффективности работы вентиляции. В основу изобретения поставлена задача повышения эффективности работы вентиляции конвертерного отделения за счет создания направленного движения свежего воздуха от приточных газоходов к вытяжным и отвода вредных веществ непосредственно от источников их образования (конвертеров, ковшей). Поставленная задача решается тем, что в известном способе вентиляции конвертерного отделения плавильного цеха, включающем подачу свежего воздуха по приточным газоходам и отвод загрязненного воздуха с помощью вытяжного газохода через аэрационный фонарь, согласно изобретению, приточные газоходы располагают у одной стены, а отвод загрязненного воздуха дополнительно осуществляют с помощью вытяжных газоходов, расположенных у противоположной стены за конвертером и в приямке на уровне верхней кромки ковша, причем аэрационный фонарь располагают над конвертером. Движение свежего воздуха по направлению от приточных газоходов в сторону вытяжных газоходов, а также удаление вредностей от ковша непосредственно в приямке,позволяет предотвратить распространение вредных веществ по всему объему конвертерного отделения и снизить содержание вредных веществ в воздухе рабочей зоны на площадках обслуживания конвертеров. Схема осуществления способа вентиляции конвертерного отделения плавильного цеха представлена на фигуре. На схеме показано конвертерное отделение 1 плавильного цеха 2. В приямке 3 конвертерного отделения 1 установлены конвертер 4 и ковш 5 для слива продуктов плавки. За конвертером 4 у стены и в приямке 3 по периметру на уровне верхней кромки ковша 5 размещены дополнительные вытяжные газоходы 6 и 7, которые соединены с коллектором(газоходом) 8 общезаводской вытяжной вентиляции,осуществляющей удаление загрязненного воздуха 9 через аэрационный фонарь 10, расположенный над конвертером 4. У противоположной стены конвертерного отделения 1 размещены приточные газоходы 11 для подачи свежего воздуха 12 с помощью механической приточной вентиляции на площадки обслуживания конвертеров 4. Для отсоса газов от горловины конвертера 4 в рабочем положении предусмотрен напыльник 13. Способ осуществляется следующим образом. За счет подачи свежего воздуха 12 по приточным газоходам 11 и отвода загрязненного воздуха 9 дополнительными вытяжными газоходами 6 и 7 создается направленное движение свежего воздуха 12 в помещение конвертерного отделения 1. Направленное движение свежего воздуха 12 предотвращает распространение вредных веществ по всему объему помещения, локализует их у источника выделения (конвертера, ковша) и способствует их эффективному удалению из конвертерного отделения 1 с помощью вытяжных газоходов 6 и 7. Создание направленного движения воздуха от стены с приточными газоходами к стене с вытяжными газоходами позволяет повысить эффективность работы вентиляции и снизить концентрацию вредных веществ в воздухе рабочей зоны на площадках обслуживания конвертеров. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ вентиляции конвертерного отделения плавильного цеха, включающий подачу свежего воздуха по приточным газоходам и отвод загрязненного воздуха с помощью вытяжного газохода через аэрационный фонарь,отличающийся тем, что приточные газоходы располагают у одной стены, а отвод загрязненного воздуха дополнительно осуществляют с помощью вытяжных газоходов,расположенных у противоположной стены за конвертером и в приямке на уровне верхней кромки ковша, причем аэрационный фонарь располагают над конвертером.
