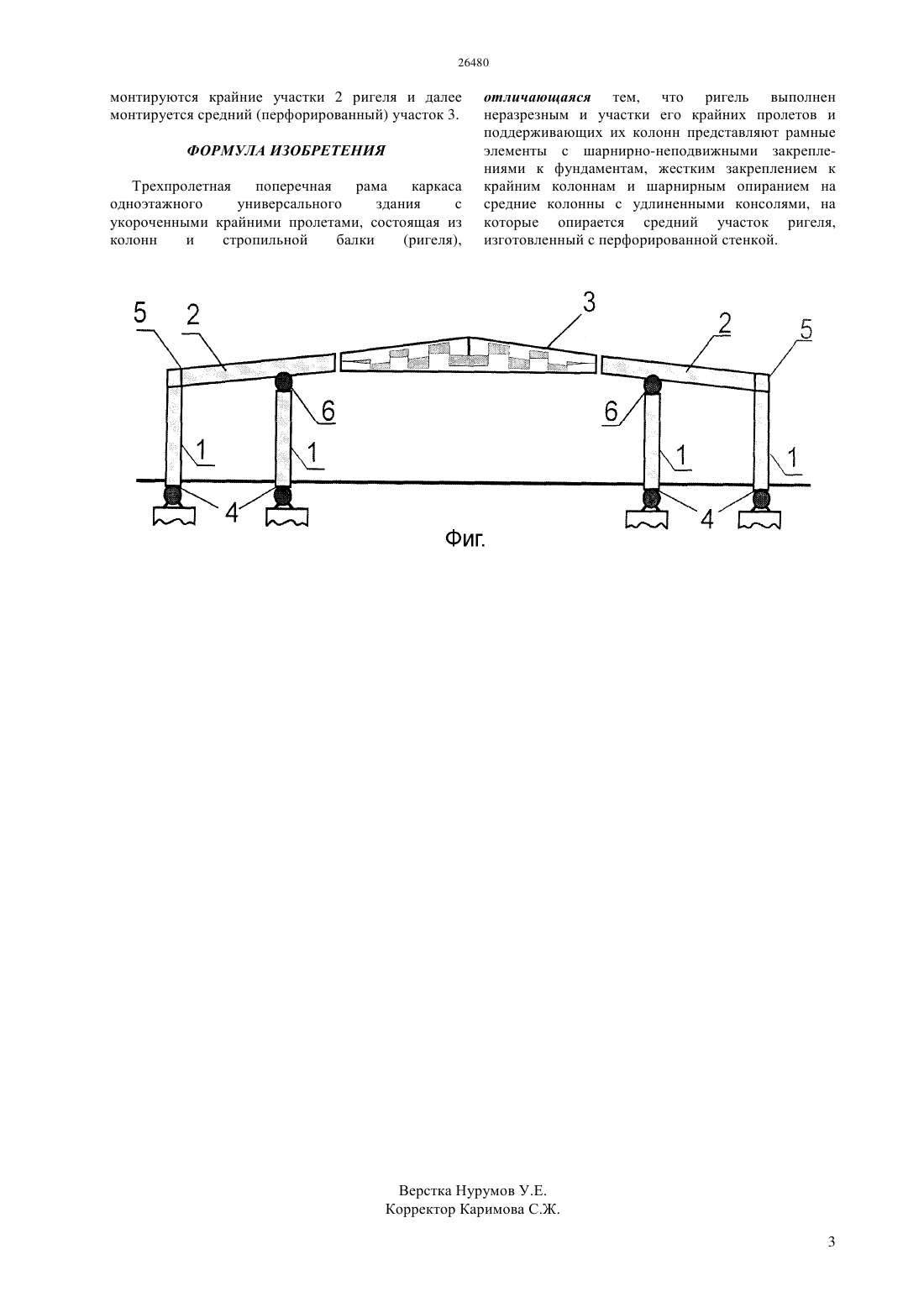

Трехпролетная поперечная рама каркаса одноэтажного универсального здания

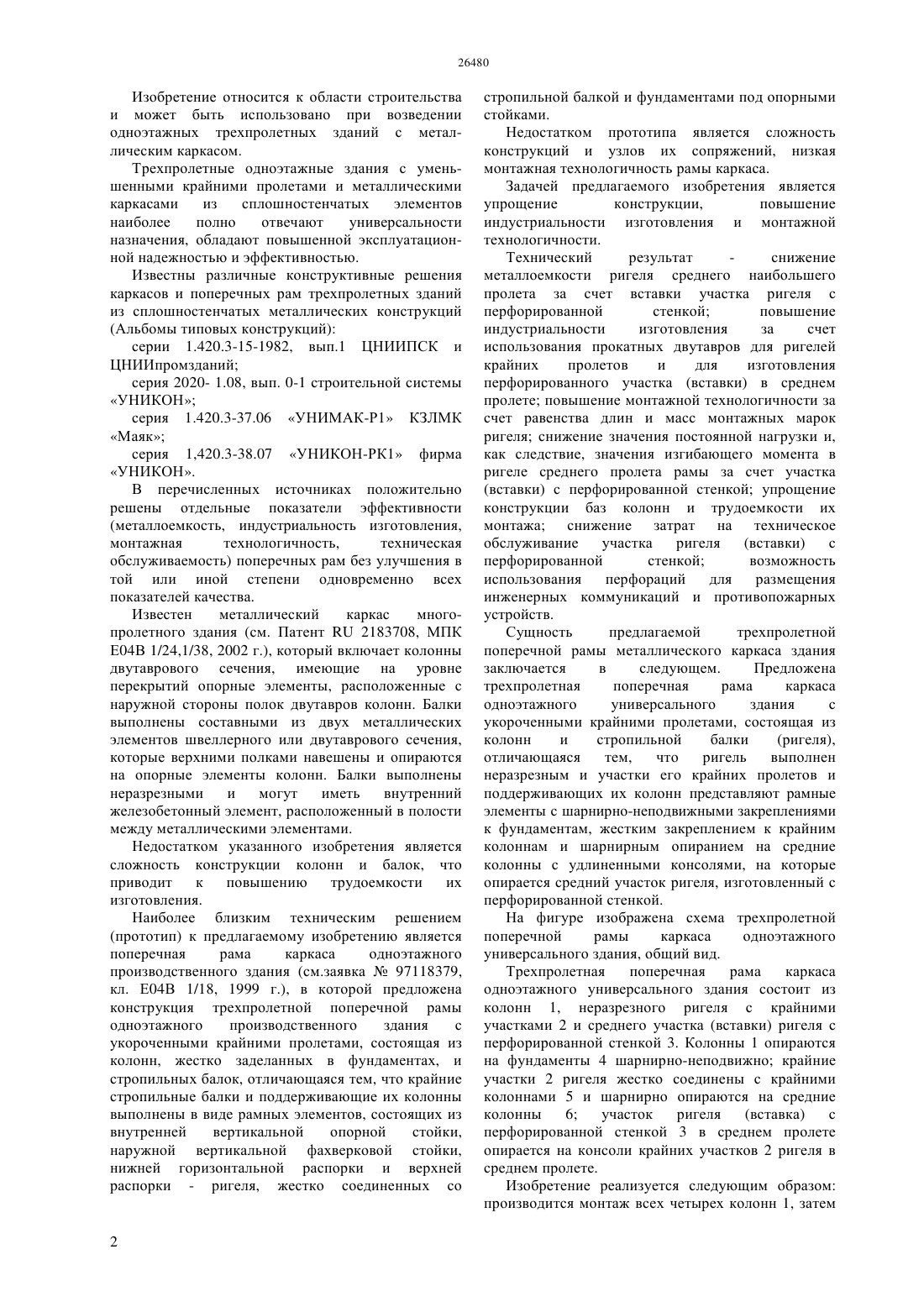

(51) 04 1/18 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ индустриальности изготовления повышение монтажной технологичности снижение значения постоянной нагрузки и, как следствие, значения изгибающего момента в ригеле среднего пролета рамы упрощение конструкции баз колонн и трудоемкости их монтажа снижение затрат на техническое обслуживание участка ригеля (вставки) с перфорированной стенкой возможность использования перфораций для размещения инженерных коммуникаций и противопожарных устройств. Предложена трехпролетная поперечная рама каркаса одноэтажного универсального здания с укороченными крайними пролетами, состоящая из колонн и стропильной балки(ригеля),отличающаяся тем,что ригель выполнен неразрезным и участки его крайних пролетов и поддерживающих их колонн представляют рамные элементы с шарнирно-неподвижными закреплениями к фундаментам,жестким закреплением к крайним колоннам и шарнирным опиранием на средние колонны с удлиненными консолями, на которые опирается средний участок ригеля, изготовленный с перфорированной стенкой.(72) Стрельцов Виктор Иванович Стрельцов Андрей Ильич(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(56) Заявка на изобретение РФ 97118379, 1999(54) ТРЕХПРОЛЕТНАЯ ПОПЕРЕЧНАЯ РАМА КАРКАСА ОДНОЭТАЖНОГО УНИВЕРСАЛЬНОГО ЗДАНИЯ(57) Изобретение относится к области строительства и может быть использовано при возведении одноэтажных трехпролетных зданий с металлическим каркасом. Задачей предлагаемого изобретения является упрощение конструкции,повышение индустриальности изготовления и монтажной технологичности. Технический результат - снижение металлоемкости ригеля среднего наибольшего пролета повышение Изобретение относится к области строительства и может быть использовано при возведении одноэтажных трехпролетных зданий с металлическим каркасом. Трехпролетные одноэтажные здания с уменьшенными крайними пролетами и металлическими каркасами из сплошностенчатых элементов наиболее полно отвечают универсальности назначения, обладают повышенной эксплуатационной надежностью и эффективностью. Известны различные конструктивные решения каркасов и поперечных рам трехпролетных зданий из сплошностенчатых металлических конструкций(Альбомы типовых конструкций) серии 1.420.3-15-1982, вып.1 ЦНИИПСК и ЦНИИпромзданий серия 2020- 1.08, вып. 0-1 строительной системы УНИКОН серия 1.420.3-37.06 УНИМАК-Р 1 КЗЛМК Маяк серия 1,420.3-38.07 УНИКОН-РК 1 фирма УНИКОН. В перечисленных источниках положительно решены отдельные показатели эффективности(металлоемкость, индустриальность изготовления,монтажная технологичность,техническая обслуживаемость) поперечных рам без улучшения в той или иной степени одновременно всех показателей качества. Известен металлический каркас многопролетного здания (см. Патент 2183708, МПК Е 04 В 1/24,1/38, 2002 г.), который включает колонны двутаврового сечения, имеющие на уровне перекрытий опорные элементы, расположенные с наружной стороны полок двутавров колонн. Балки выполнены составными из двух металлических элементов швеллерного или двутаврового сечения,которые верхними полками навешены и опираются на опорные элементы колонн. Балки выполнены неразрезными и могут иметь внутренний железобетонный элемент, расположенный в полости между металлическими элементами. Недостатком указанного изобретения является сложность конструкции колонн и балок, что приводит к повышению трудоемкости их изготовления. Наиболее близким техническим решением(прототип) к предлагаемому изобретению является поперечная рама каркаса одноэтажного производственного здания (см.заявка 97118379,кл. Е 04 В 1/18, 1999 г.), в которой предложена конструкция трехпролетной поперечной рамы одноэтажного производственного здания с укороченными крайними пролетами, состоящая из колонн, жестко заделанных в фундаментах, и стропильных балок, отличающаяся тем, что крайние стропильные балки и поддерживающие их колонны выполнены в виде рамных элементов, состоящих из внутренней вертикальной опорной стойки,наружной вертикальной фахверковой стойки,нижней горизонтальной распорки и верхней распорки - ригеля, жестко соединенных со стропильной балкой и фундаментами под опорными стойками. Недостатком прототипа является сложность конструкций и узлов их сопряжений, низкая монтажная технологичность рамы каркаса. Задачей предлагаемого изобретения является упрощение конструкции,повышение индустриальности изготовления и монтажной технологичности. Технический результат снижение металлоемкости ригеля среднего наибольшего пролета за счет вставки участка ригеля с перфорированной стенкой повышение индустриальности изготовления за счет использования прокатных двутавров для ригелей крайних пролетов и для изготовления перфорированного участка (вставки) в среднем пролете повышение монтажной технологичности за счет равенства длин и масс монтажных марок ригеля снижение значения постоянной нагрузки и,как следствие, значения изгибающего момента в ригеле среднего пролета рамы за счет участка(вставки) с перфорированной стенкой упрощение конструкции баз колонн и трудоемкости их монтажа снижение затрат на техническое обслуживание участка ригеля(вставки) с перфорированной стенкой возможность использования перфораций для размещения инженерных коммуникаций и противопожарных устройств. Сущность предлагаемой трехпролетной поперечной рамы металлического каркаса здания заключается в следующем. Предложена трехпролетная поперечная рама каркаса одноэтажного универсального здания с укороченными крайними пролетами, состоящая из колонн и стропильной балки(ригеля),отличающаяся тем,что ригель выполнен неразрезным и участки его крайних пролетов и поддерживающих их колонн представляют рамные элементы с шарнирно-неподвижными закреплениями к фундаментам, жестким закреплением к крайним колоннам и шарнирным опиранием на средние колонны с удлиненными консолями, на которые опирается средний участок ригеля, изготовленный с перфорированной стенкой. На фигуре изображена схема трехпролетной поперечной рамы каркаса одноэтажного универсального здания, общий вид. Трехпролетная поперечная рама каркаса одноэтажного универсального здания состоит из колонн 1, неразрезного ригеля с крайними участками 2 и среднего участка (вставки) ригеля с перфорированной стенкой 3. Колонны 1 опираются на фундаменты 4 шарнирно-неподвижно крайние участки 2 ригеля жестко соединены с крайними колоннами 5 и шарнирно опираются на средние колонны 6 участок ригеля(вставка) с перфорированной стенкой 3 в среднем пролете опирается на консоли крайних участков 2 ригеля в среднем пролете. Изобретение реализуется следующим образом производится монтаж всех четырех колонн 1, затем монтируются крайние участки 2 ригеля и далее монтируется средний (перфорированный) участок 3. ФОРМУЛА ИЗОБРЕТЕНИЯ Трехпролетная поперечная рама каркаса одноэтажного универсального здания с укороченными крайними пролетами, состоящая из колонн и стропильной балки(ригеля), отличающаяся тем, что ригель выполнен неразрезным и участки его крайних пролетов и поддерживающих их колонн представляют рамные элементы с шарнирно-неподвижными закреплениями к фундаментам, жестким закреплением к крайним колоннам и шарнирным опиранием на средние колонны с удлиненными консолями, на которые опирается средний участок ригеля,изготовленный с перфорированной стенкой.
