Упор фитинговый поворотный

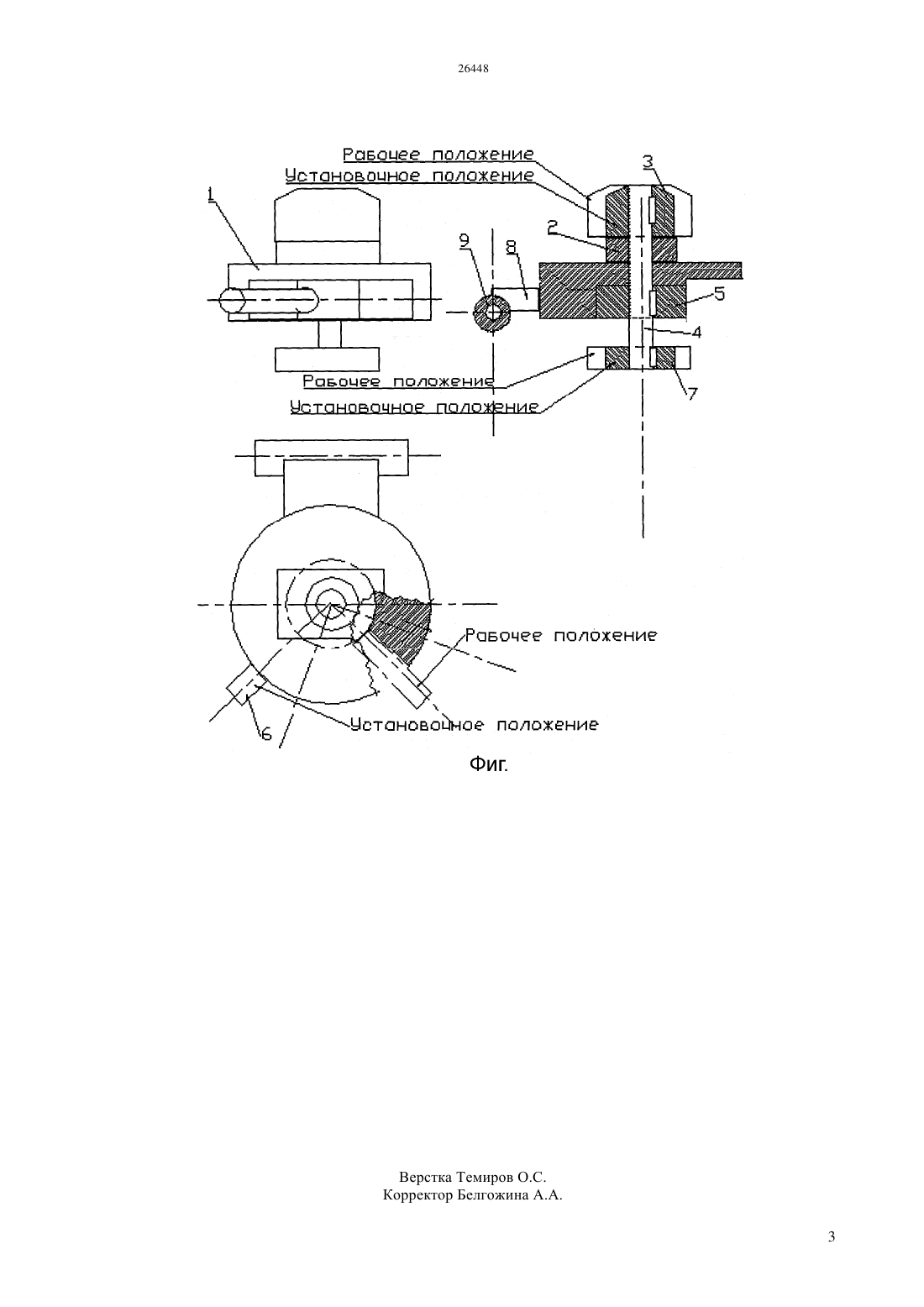

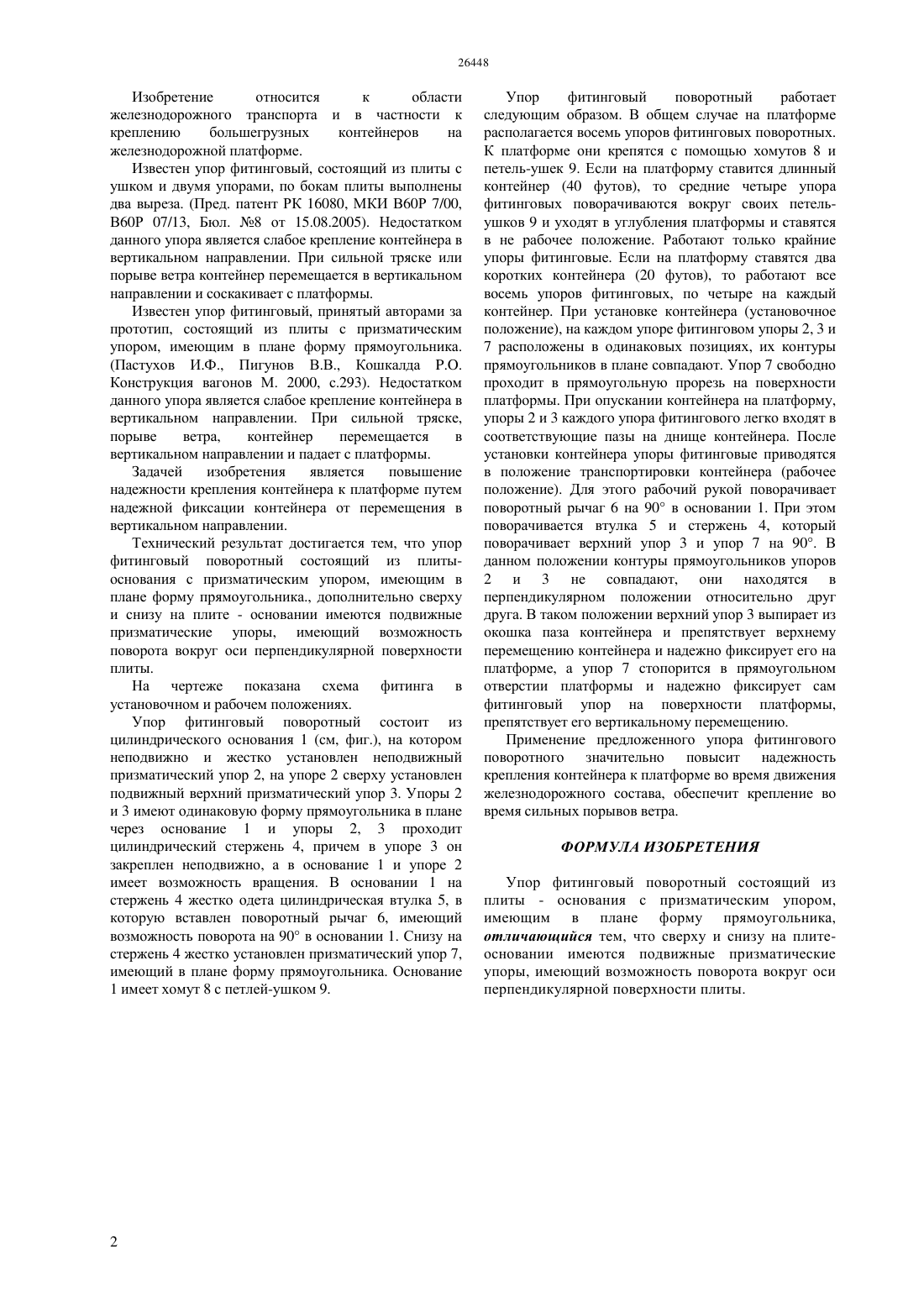

(51) 60 7/00 (2006.01) 60 07/13 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ поворотный состоящий из плиты - основания с призматическим упором, имеющим в плане форму прямоугольника, отличающийся тем, что сверху и снизу на плите - основании имеются подвижные призматические упоры, имеющий возможность поворота вокруг оси перпендикулярной поверхности плиты. Применение предложенного упора фитингового поворотного значительно повысит надежность крепления контейнера к платформе во время движения железнодорожного состава, обеспечит крепление во время сильных порывов ветра.(72) Нурмамбетов Серик Мусабаевич Ивановский Станислав Викторович(56) Предварительный патент РК 16080, МПК В 60 Р 7/00, В 60 Р 07/13, бюл.8 от 15.08.2005(57) Изобретение относится к области железнодорожного транспорта и в частности к креплению большегрузных контейнеров на железнодорожной платформе. Упор фитинговый Изобретение относится к области железнодорожного транспорта и в частности к креплению большегрузных контейнеров на железнодорожной платформе. Известен упор фитинговый, состоящий из плиты с ушком и двумя упорами, по бокам плиты выполнены два выреза. (Пред. патент РК 16080, МКИ В 60 Р 7/00,В 60 Р 07/13, Бюл. 8 от 15.08.2005). Недостатком данного упора является слабое крепление контейнера в вертикальном направлении. При сильной тряске или порыве ветра контейнер перемещается в вертикальном направлении и соскакивает с платформы. Известен упор фитинговый, принятый авторами за прототип, состоящий из плиты с призматическим упором, имеющим в плане форму прямоугольника.(Пастухов И.Ф., Пигунов В.В., Кошкалда Конструкция вагонов М. 2000, с.293). Недостатком данного упора является слабое крепление контейнера в вертикальном направлении. При сильной тряске,порыве ветра,контейнер перемещается в вертикальном направлении и падает с платформы. Задачей изобретения является повышение надежности крепления контейнера к платформе путем надежной фиксации контейнера от перемещения в вертикальном направлении. Технический результат достигается тем, что упор фитинговый поворотный состоящий из плитыоснования с призматическим упором, имеющим в плане форму прямоугольника., дополнительно сверху и снизу на плите - основании имеются подвижные призматические упоры, имеющий возможность поворота вокруг оси перпендикулярной поверхности плиты. На чертеже показана схема фитинга в установочном и рабочем положениях. Упор фитинговый поворотный состоит из цилиндрического основания 1 (см, фиг.), на котором неподвижно и жестко установлен неподвижный призматический упор 2, на упоре 2 сверху установлен подвижный верхний призматический упор 3. Упоры 2 и 3 имеют одинаковую форму прямоугольника в плане через основание 1 и упоры 2, 3 проходит цилиндрический стержень 4, причем в упоре 3 он закреплен неподвижно, а в основание 1 и упоре 2 имеет возможность вращения. В основании 1 на стержень 4 жестко одета цилиндрическая втулка 5, в которую вставлен поворотный рычаг 6, имеющий возможность поворота на 90 в основании 1. Снизу на стержень 4 жестко установлен призматический упор 7,имеющий в плане форму прямоугольника. Основание 1 имеет хомут 8 с петлей-ушком 9. Упор фитинговый поворотный работает следующим образом. В общем случае на платформе располагается восемь упоров фитинговых поворотных. К платформе они крепятся с помощью хомутов 8 и петель-ушек 9. Если на платформу ставится длинный контейнер (40 футов), то средние четыре упора фитинговых поворачиваются вокруг своих петельушков 9 и уходят в углубления платформы и ставятся в не рабочее положение. Работают только крайние упоры фитинговые. Если на платформу ставятся два коротких контейнера (20 футов), то работают все восемь упоров фитинговых, по четыре на каждый контейнер. При установке контейнера (установочное положение), на каждом упоре фитинговом упоры 2, 3 и 7 расположены в одинаковых позициях, их контуры прямоугольников в плане совпадают. Упор 7 свободно проходит в прямоугольную прорезь на поверхности платформы. При опускании контейнера на платформу,упоры 2 и 3 каждого упора фитингового легко входят в соответствующие пазы на днище контейнера. После установки контейнера упоры фитинговые приводятся в положение транспортировки контейнера (рабочее положение). Для этого рабочий рукой поворачивает поворотный рычаг 6 на 90 в основании 1. При этом поворачивается втулка 5 и стержень 4, который поворачивает верхний упор 3 и упор 7 на 90. В данном положении контуры прямоугольников упоров 2 и 3 не совпадают, они находятся в перпендикулярном положении относительно друг друга. В таком положении верхний упор 3 выпирает из окошка паза контейнера и препятствует верхнему перемещению контейнера и надежно фиксирует его на платформе, а упор 7 стопорится в прямоугольном отверстии платформы и надежно фиксирует сам фитинговый упор на поверхности платформы,препятствует его вертикальному перемещению. Применение предложенного упора фитингового поворотного значительно повысит надежность крепления контейнера к платформе во время движения железнодорожного состава, обеспечит крепление во время сильных порывов ветра. ФОРМУЛА ИЗОБРЕТЕНИЯ Упор фитинговый поворотный состоящий из плиты - основания с призматическим упором,имеющим в плане форму прямоугольника,отличающийся тем, что сверху и снизу на плитеосновании имеются подвижные призматические упоры, имеющий возможность поворота вокруг оси перпендикулярной поверхности плиты.
