Номер инновационного патента: 26307

Опубликовано: 15.10.2012

Автор: Асаинов Сакен Серикжанович

Скачать PDF файл.

Формула / Реферат

Данный электромагнитный двигатель относится к разделу электромеханики, для преобразования электромагнитной энергии в механическую и может быть использован в альтернативной электроэнергетике и других областях промышленности.
Технический результат, данного изобретения заключается в получении возобновляемой чистой электроэнергии не загрязняя окружающую среду

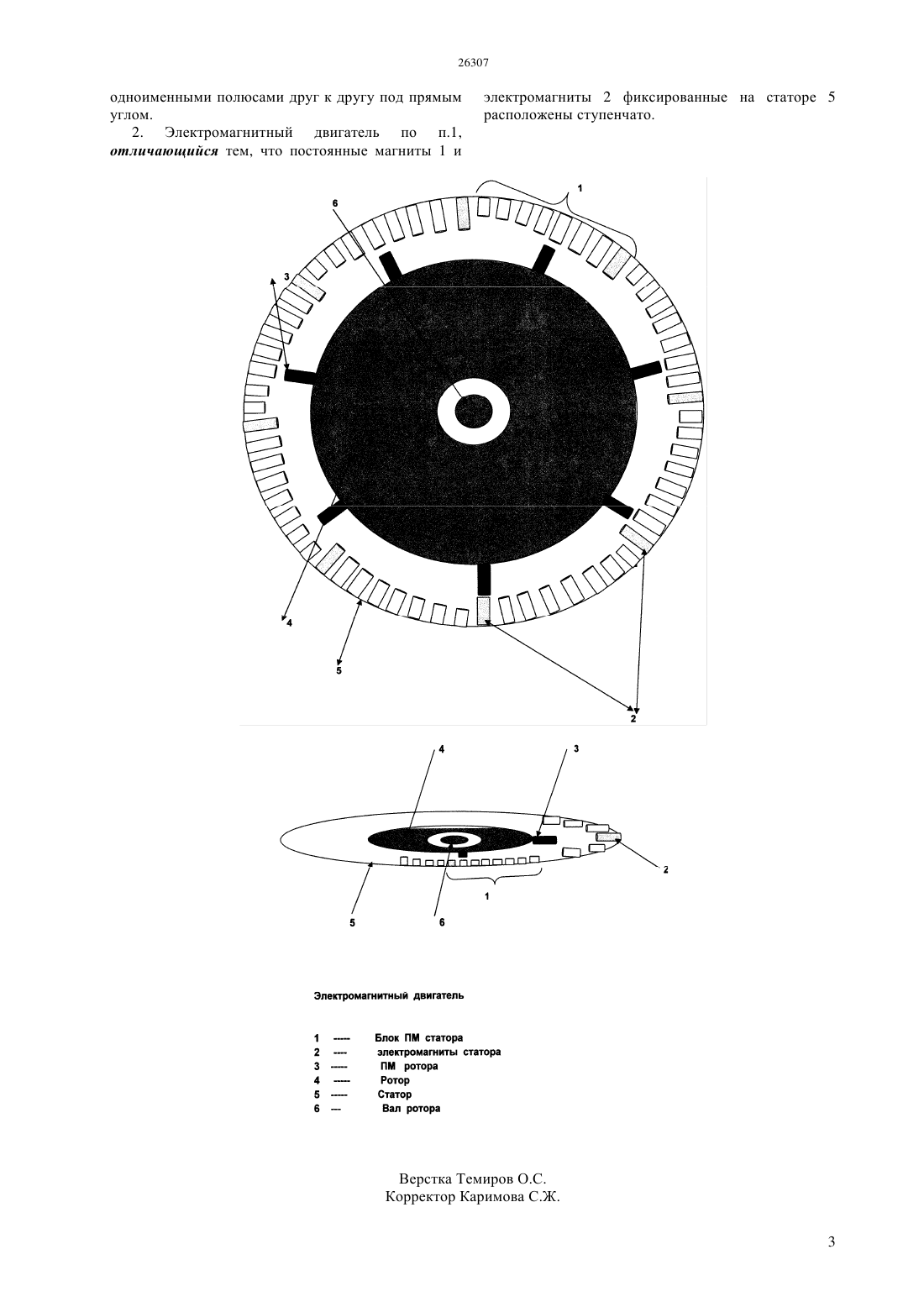

Электромагнитный двигатель состоит из статора 5 и ротор 4, на статоре расположены постоянные магниты 1 и электромагнит 2, на роторе установлены несколько постоянных магнитов 3.
Вследствие ступенчатого расположения постоянных магнитов на статоре 1, действие магнитного поля на ротор 4 будет поступательным приводя ротор в движение с ускорением.

Текст

Смотреть все

(51) 02 21/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат, данного изобретения заключается в получении возобновляемой чистой электроэнергии не загрязняя окружающую среду Электромагнитный двигатель состоит из статора 5 и ротор 4, на статоре расположены постоянные магниты 1 и электромагнит 2, на роторе установлены несколько постоянных магнитов 3. Вследствие ступенчатого расположения постоянных магнитов на статоре 1, действие магнитного поля на ротор 4 будет поступательным приводя ротор в движение с ускорением.(57) Данный электромагнитный двигатель относится к разделу электромеханики, для преобразования электромагнитной энергии в механическую и может быть использован в альтернативной электроэнергетике и других областях промышленности. Изобретение относится к устройствам для преобразования электромагнитной энергии в механическую работу. Известны зарубежные электромагнитные двигатели,использующие отталкивание и притяжение как электромагнитов так и постоянных магнитов в качестве движущих сил (Патенты 87102256, 85103467.2553239 и т.д.) В этих известных ротационных двигателях общим является использование постоянных магнитов. Упомянутые двигатели имеют незначительный момент на валу и очень малую скорость вращения. Поэтому они не нашли широкого применения в энергетике. Наиболее близким к предлагаемому изобретению относится электромагнитный двигатель Минато,который включает статор и ротор. На роторе по всей окружности равномерно распределены постоянные магниты прямоугольной формы, размещенных относительно друг друга под углом 45 градусов. На статоре размещены несколько электромагнитов(Международная опубликованная заявка Патент США 5, 594, 289, от 14.01.1997 г) Недостатком этого двигателя являются 1) расположение постоянных магнитов ротора в 45 градусов по отношению к возбуждающим электромагнитам статора, вследствие чего сила отталкивания ниже 2) элемент вращения аппарата Минато основан на отталкивании одного постоянного магнита ротора от электромагнита статора, в это время остальные постоянные магниты ротора бездействуют, что снижает крутящий момент ротора. Задачей изобретения является создание электромагнитного двигателя лишенного этого недостатка. Технический результат заключается в улучшении работы электромагнитного двигателя при устранении мертвых точек, а также в защите окружающей среды атмосферы от вредных газов. Для достижения указанного технического результата магнитный двигатель содержит жестко укрепленные на роторе и статоре постоянные магниты цилиндрической формы, обращенные одноименными полюсами друг к другу под прямым углом. На статоре расположено восемь блоков постоянных магнитов (можно больше направленных одноименными полюсами в сторону ротора с разной величиной выступа. В каждом блоке постоянных магнитов статора имеется один электромагнит восьмой по счету в данном двигателе. На роторе расположены семь постоянных магнитов,ориентированных одноименными полюсами к статору. Постоянные магниты относятся к классу неодимовых (редкоземельных металлов) Сущность изобретения поясняется чертежом. На чертеже изображен общий вид двигателя. Магнитный двигатель содержит статор (5) и ротор (4). На статоре (4) расположены постоянные магниты, собранные в восемь блоков (1), каждый блок состоит из семи постоянных магнитов и одного электромагнита. На роторе) равномерно расположены семь постоянных магнитов (3),2 ориентированных одноименными полюсами к постоянным магнитам блоков (1) расположенных на статоре (5). Каждому блоку (1) постоянных магнитов на статоре (5) соответствует один постоянный магнит (3) на роторе (4). Движение ротора основано на механизме отталкивания одноименных полюсов постоянных магнитов статора (5) и ротора (4). При этом магниты статора и ротора оказываются в положении взаимного отталкивания в направление меньшей по величине магнитного поля статора. Например во втором блоке второй постоянный магнит статора (5) расположен напротив второго постоянного магнита ротора (4). В связи с действием сил отталкивания постоянных магнитов ротора и статора, ротор (4) сместится в сторону третьего постоянного магнита блока статора (5), так как выступ постоянных магнитов статора с первого по седьмой уменьшается,следовательно сила магнитного поля будет снижатся. Вследствии ступенчатого расположения постоянных магнитов в блоках на статоре (1). действие магнитного поля на ротор (4) будет поступательным, приводя ротор в движение с ускорением. Основной критической точкой прохождения постоянных магнитов ротора (3) в движении по кругу является точка между седьмым постоянным магнитом и первым электромагнитом статора (2). Так как первыми магнитами блоков статора являются электромагниты (2), то силу отталкивания постоянные магниты ротора (3) получают после срабатывания детекторов положения и импульсного возбуждения самого электромагнита (2) статора. Таким образом осуществляется бесступенчатое механическое движение ротора с ускорением. Двигатель работает следующим образом. Вначале магнитный блок ротора из стояночного положения перемещают в рабочее положение(например, с помощью вала регулятора). Затем вследствие возникновения сил отталкивания,возникающих у одноименных полюсов постоянных магнитов статора 5 и ротора 4, ротор начинает двигаться в сторону уменьшения одноименной магнитной силы, а вследствие постепенного постоянного изменения сил магнитного поля ротор 4 будет непрерывно перемещаться по кругу. Прохождению через критические точки будет способствовать импульсное возбуждение электромагнитов статора. Использование экологически чистого двигателя избавит атмосферу и окружающую среду от загрязнения выхлопными газами и другими вредными веществами. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электромагнитный двигатель, состоящий из ротора 4 и статора 5 с фиксированными на нем постоянными магнитами 1 и электромагнитами 2,расположенными друг к другу одноименными полюсами, отличающийся тем, что жестко укрепленные на роторе и статоре постоянные магниты цилиндрической формы, обращенные одноименными полюсами друг к другу под прямым углом. 2. Электромагнитный двигатель по п.1,отличающийся тем, что постоянные магниты 1 и электромагниты 2 фиксированные на статоре 5 расположены ступенчато.

МПК / Метки

МПК: H02K 21/00

Метки: электромагнитный, двигатель
