Способ извлечения меди

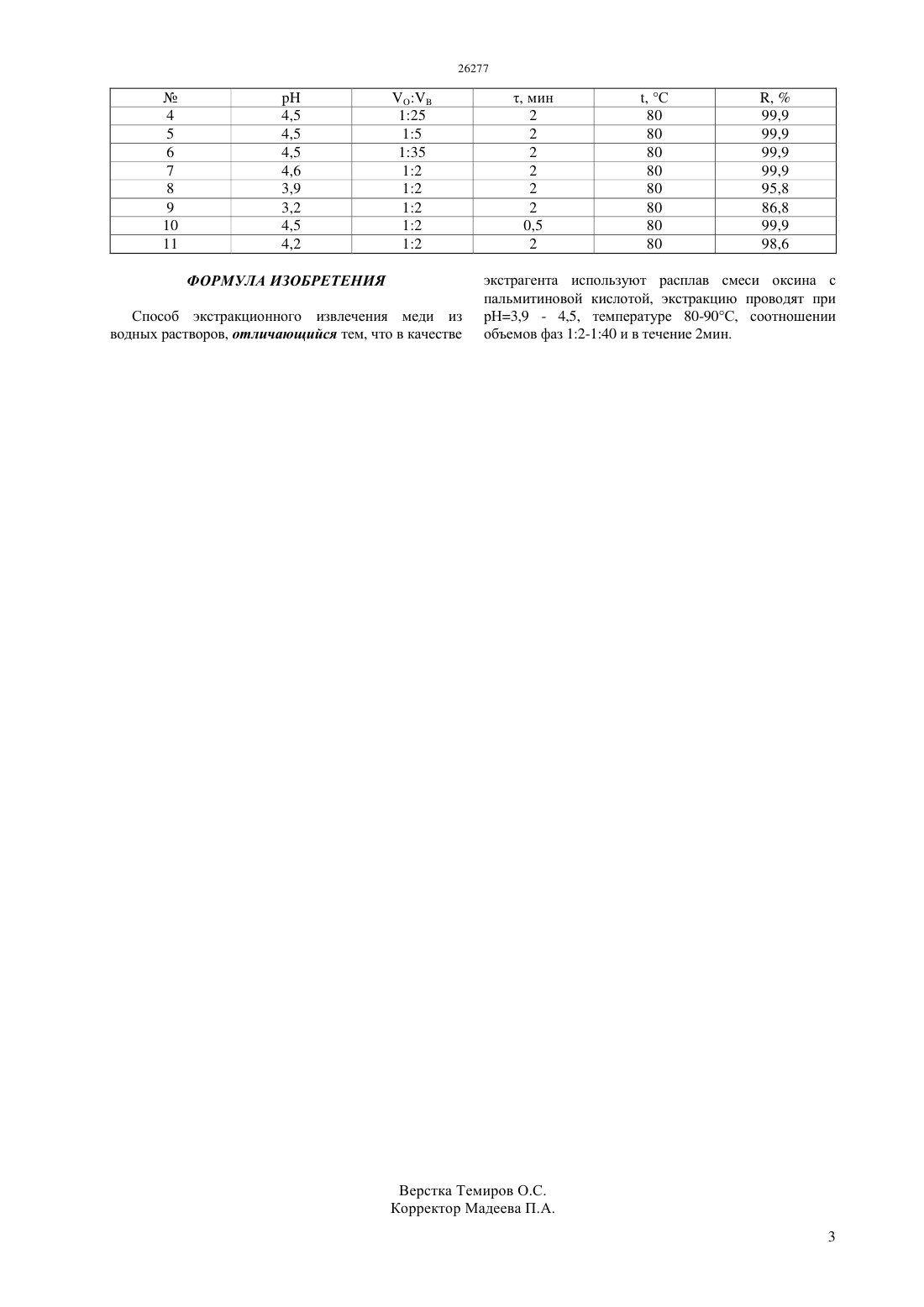

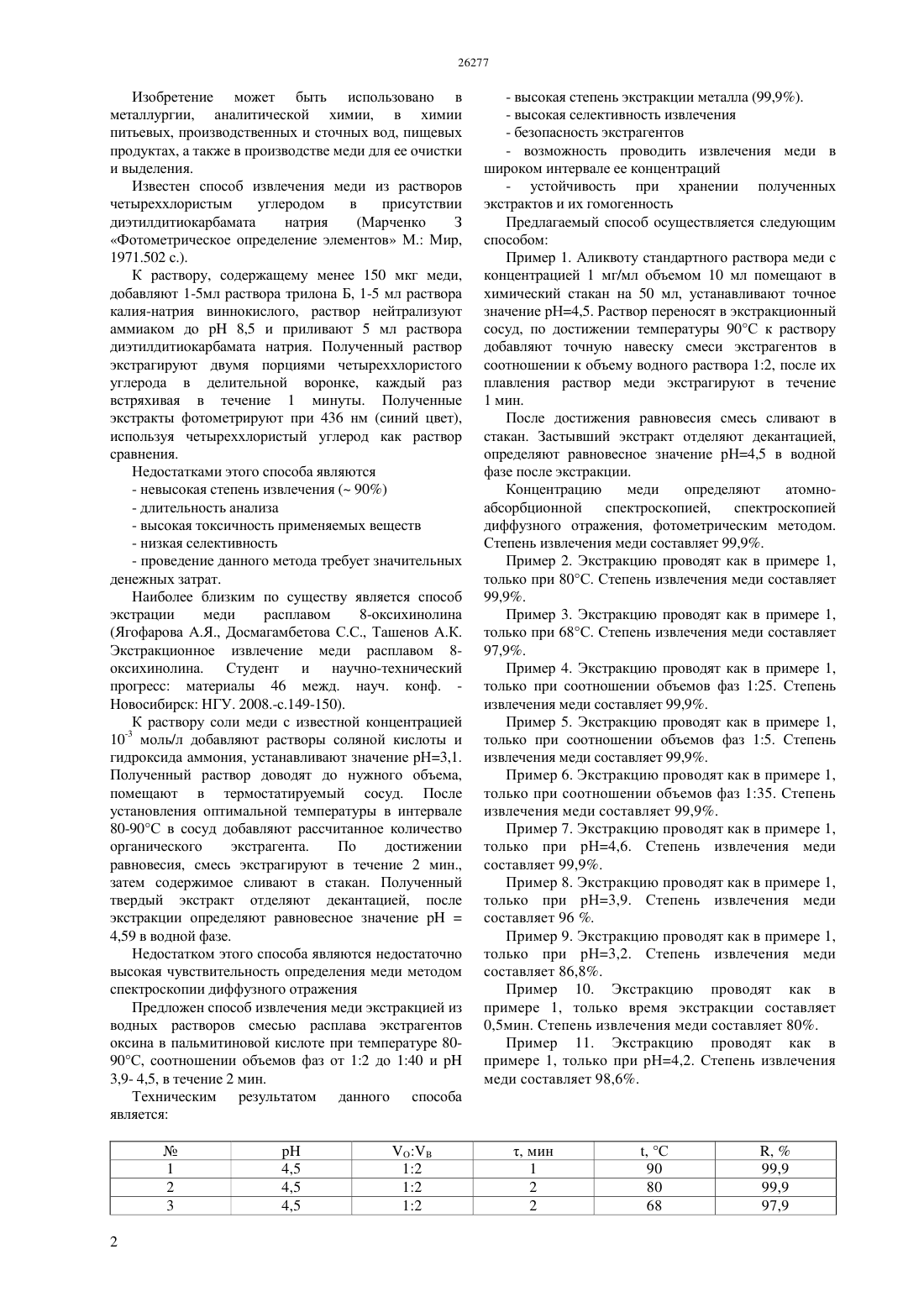

(51) 22 3/00 (2011.01) 22 11/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Предлагаемое изобретение относится к способам извлечения меди из водных растворов смесью экстрагентов. Способ заключается в том, что экстракцию меди из водных растворов проводят расплавом оксина в пальмитиновой кислоте при 3,9 - 4,5, соотношении объемов фаз 12, температуре 80-90 С. При этом повышается степень извлечения меди,гомогенность экстракта, не применяются токсичные добавки.(76) Ягофарова Альмира Ядкаровна Досмагамбетова Сауле Саркантаевна Ташенов Ауэзхан Карипханович(56) Ягофарова А.Я., Досмагамбетова С.С.,Ташенов А.К. Экстракционное извлечение меди(П) расплавом 8-оксихинолина. Студент и научнотехнический прогресс материалы 46 межд. науч. конф. - Новосибирск НГУ. 2008.-с.149-150 Изобретение может быть использовано в металлургии, аналитической химии, в химии питьевых, производственных и сточных вод, пищевых продуктах, а также в производстве меди для ее очистки и выделения. Известен способ извлечения меди из растворов четыреххлористым углеродом в присутствии диэтилдитиокарбамата натрия(Марченко З Фотометрическое определение элементов М. Мир,1971.502 с.). К раствору, содержащему менее 150 мкг меди,добавляют 1-5 мл раствора трилона Б, 1-5 мл раствора калия-натрия виннокислого, раствор нейтрализуют аммиаком до 8,5 и приливают 5 мл раствора диэтилдитиокарбамата натрия. Полученный раствор экстрагируют двумя порциями четыреххлористого углерода в делительной воронке, каждый раз встряхивая в течение 1 минуты. Полученные экстракты фотометрируют при 436 нм (синий цвет),используя четыреххлористый углерод как раствор сравнения. Недостатками этого способа являются- невысокая степень извлечения ( 90)- высокая токсичность применяемых веществ- проведение данного метода требует значительных денежных затрат. Наиболее близким по существу является способ экстрации меди расплавом 8-оксихинолина(Ягофарова А.Я., Досмагамбетова С.С., Ташенов А.К. Экстракционное извлечение меди расплавом 8 оксихинолина. Студент и научно-технический прогресс материалы 46 межд. науч. конф. Новосибирск НГУ. 2008.-с.149-150). К раствору соли меди с известной концентрацией 10-3 моль/л добавляют растворы соляной кислоты и гидроксида аммония, устанавливают значение рН 3,1. Полученный раствор доводят до нужного объема,помещают в термостатируемый сосуд. После установления оптимальной температуры в интервале 80-90 С в сосуд добавляют рассчитанное количество органического экстрагента. По достижении равновесия, смесь экстрагируют в течение 2 мин.,затем содержимое сливают в стакан. Полученный твердый экстракт отделяют декантацией, после экстракции определяют равновесное значение 4,59 в водной фазе. Недостатком этого способа являются недостаточно высокая чувствительность определения меди методом спектроскопии диффузного отражения Предложен способ извлечения меди экстракцией из водных растворов смесью расплава экстрагентов оксина в пальмитиновой кислоте при температуре 8090 С, соотношении объемов фаз от 12 до 140 и 3,9- 4,5, в течение 2 мин. Техническим результатом данного способа является- высокая степень экстракции металла (99,9).- возможность проводить извлечения меди в широком интервале ее концентраций- устойчивость при хранении полученных экстрактов и их гомогенность Предлагаемый способ осуществляется следующим способом Пример 1. Аликвоту стандартного раствора меди с концентрацией 1 мг/мл объемом 10 мл помещают в химический стакан на 50 мл, устанавливают точное значение рН 4,5. Раствор переносят в экстракционный сосуд, по достижении температуры 90 С к раствору добавляют точную навеску смеси экстрагентов в соотношении к объему водного раствора 12, после их плавления раствор меди экстрагируют в течение 1 мин. После достижения равновесия смесь сливают в стакан. Застывший экстракт отделяют декантацией,определяют равновесное значение рН 4,5 в водной фазе после экстракции. Концентрацию меди определяют атомноабсорбционной спектроскопией,спектроскопией диффузного отражения, фотометрическим методом. Степень извлечения меди составляет 99,9. Пример 2. Экстракцию проводят как в примере 1,только при 80 С. Степень извлечения меди составляет 99,9. Пример 3. Экстракцию проводят как в примере 1,только при 68 С. Степень извлечения меди составляет 97,9. Пример 4. Экстракцию проводят как в примере 1,только при соотношении объемов фаз 125. Степень извлечения меди составляет 99,9. Пример 5. Экстракцию проводят как в примере 1,только при соотношении объемов фаз 15. Степень извлечения меди составляет 99,9. Пример 6. Экстракцию проводят как в примере 1,только при соотношении объемов фаз 135. Степень извлечения меди составляет 99,9. Пример 7. Экстракцию проводят как в примере 1,только при рН 4,6. Степень извлечения меди составляет 99,9. Пример 8. Экстракцию проводят как в примере 1,только при рН 3,9. Степень извлечения меди составляет 96 . Пример 9. Экстракцию проводят как в примере 1,только при рН 3,2. Степень извлечения меди составляет 86,8. Пример 10. Экстракцию проводят как в примере 1, только время экстракции составляет 0,5 мин. Степень извлечения меди составляет 80. Пример 11. Экстракцию проводят как в примере 1, только при рН 4,2. Степень извлечения меди составляет 98,6. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ экстракционного извлечения меди из водных растворов, отличающийся тем, что в качестве экстрагента используют расплав смеси оксина с пальмитиновой кислотой, экстракцию проводят при рН 3,9 - 4,5, температуре 80-90 С, соотношении объемов фаз 12-140 и в течение 2 мин.
