Энергосберегающая приставка для компрессионных холодильников (варианты)

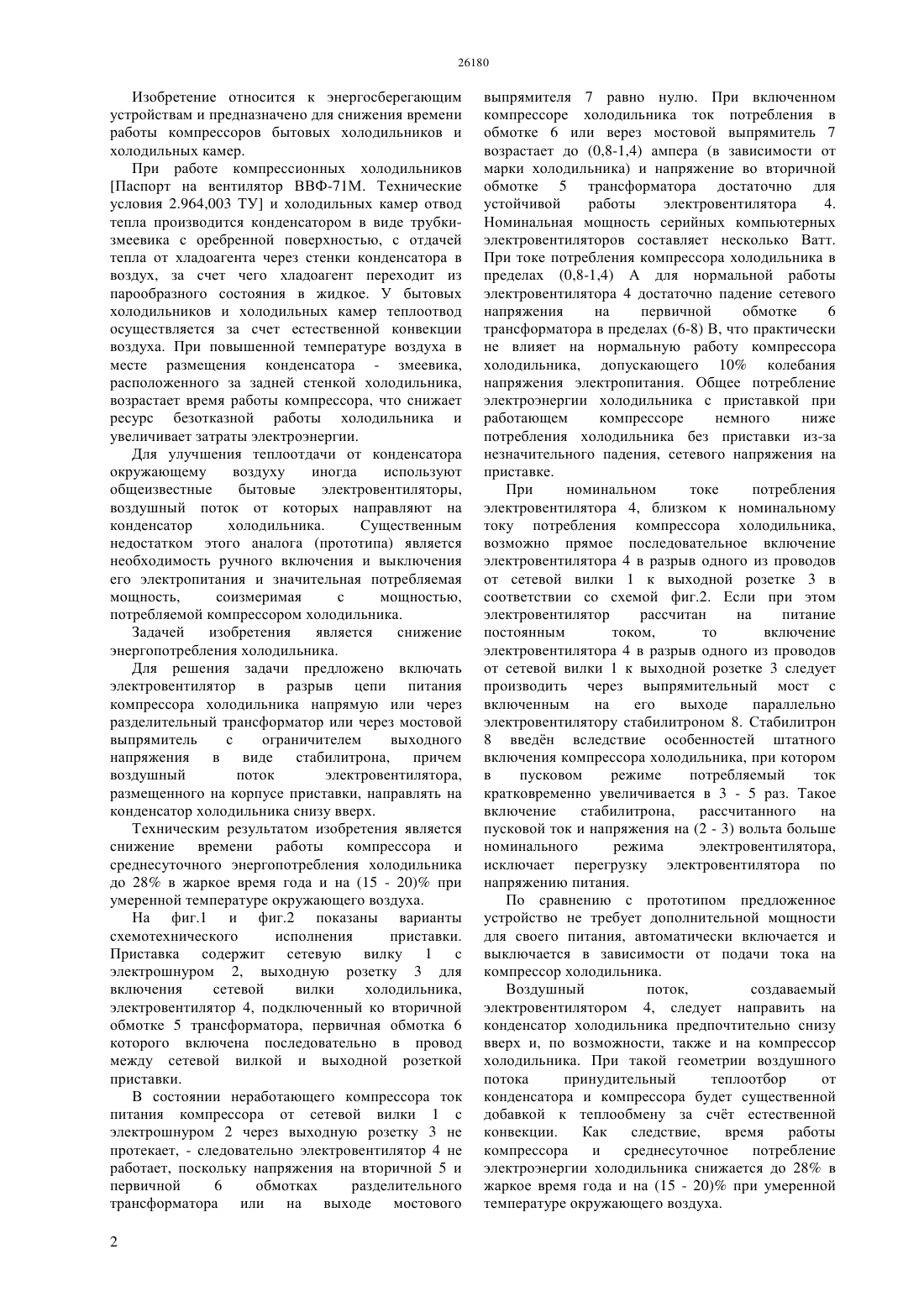

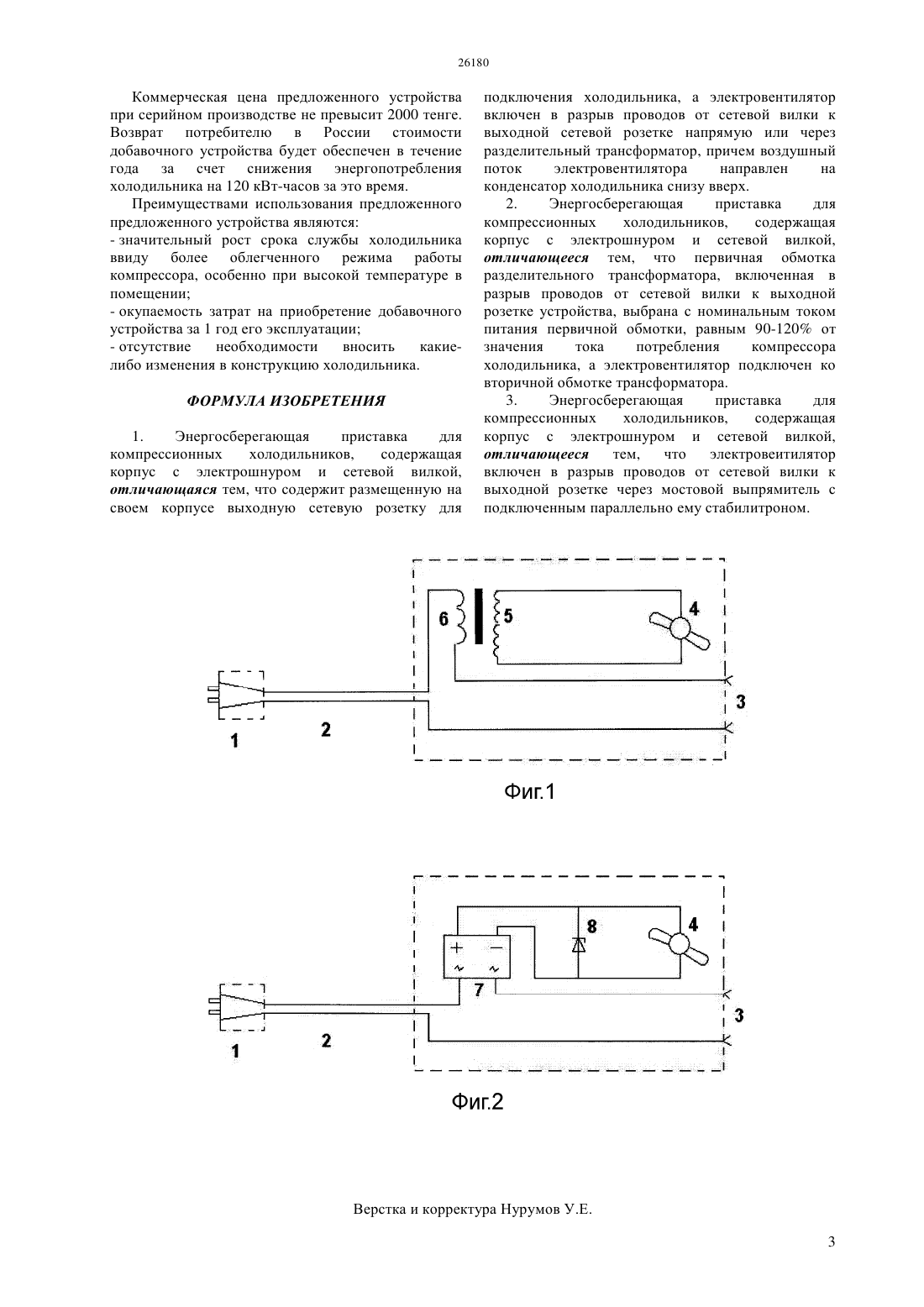

(51) 03 5/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ воздухом только за счт конвекции. Из-за недостаточной естественной конвекции воздуха у конденсатора - змеевика, расположенного за задней стенкой холодильника, возрастает время работы компрессора, что снижает ресурс безотказной работы холодильника и увеличивает затраты электроэнергии. Для улучшения теплоотдачи от конденсатора окружающему воздуху предложено использовать устройство,содержащее вентилятор и обеспечивающее его автоматические включение на время работы компрессора холодильника для создания принудительного притока воздуха к конденсатору холодильника. В предложенном устройстве имеется выходная розетка для подключения сетевой вилки электропитания холодильника,сетевая вилка устройства подключена к электросети, а устройство содержит размещенный на корпусе или внутри его электровентилятор, питаемый током потребления компрессора холодильника. Корпус добавочного устройства размещают в машинном отсеке холодильника так, чтобы воздушный поток,создаваемый электровентилятором, был направлен снизу вверх на конденсатор.(72) Ахметов Бахытжан СражатдиновичКостюнин Александр ВасильевичХаритонов Петр Тихонович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(56) Паспорт на вентилятор ВВФ-71 М, Технические условия 2.964,003 ТУ, 2003(54) ЭНЕРГОСБЕРЕГАЮЩАЯ ПРИСТАВКА ДЛЯ КОМПРЕССИОННЫХ ХОЛОДИЛЬНИКОВ (ВАРИАНТЫ)(57) Изобретение относится к энергосберегающим устройствам и предназначено для снижения времени работы компрессоров бытовых холодильников и холодильных камер. При работе компрессионных холодильников отвод тепла производится конденсатором в виде трубки-змеевика с оребренной поверхностью. У бытовых холодильников теплоотвод от конденсатора холодильника осуществляется Изобретение относится к энергосберегающим устройствам и предназначено для снижения времени работы компрессоров бытовых холодильников и холодильных камер. При работе компрессионных холодильников Паспорт на вентилятор ВВФ-71 М. Технические условия 2.964,003 ТУ и холодильных камер отвод тепла производится конденсатором в виде трубкизмеевика с оребренной поверхностью, с отдачей тепла от хладоагента через стенки конденсатора в воздух, за счет чего хладоагент переходит из парообразного состояния в жидкое. У бытовых холодильников и холодильных камер теплоотвод осуществляется за счет естественной конвекции воздуха. При повышенной температуре воздуха в месте размещения конденсатора - змеевика,расположенного за задней стенкой холодильника,возрастает время работы компрессора, что снижает ресурс безотказной работы холодильника и увеличивает затраты электроэнергии. Для улучшения теплоотдачи от конденсатора окружающему воздуху иногда используют общеизвестные бытовые электровентиляторы,воздушный поток от которых направляют на конденсатор холодильника. Существенным недостатком этого аналога (прототипа) является необходимость ручного включения и выключения его электропитания и значительная потребляемая мощность,соизмеримая с мощностью,потребляемой компрессором холодильника. Задачей изобретения является снижение энергопотребления холодильника. Для решения задачи предложено включать электровентилятор в разрыв цепи питания компрессора холодильника напрямую или через разделительный трансформатор или через мостовой выпрямитель с ограничителем выходного напряжения в виде стабилитрона, причем воздушный поток электровентилятора,размещенного на корпусе приставки, направлять на конденсатор холодильника снизу вверх. Техническим результатом изобретения является снижение времени работы компрессора и среднесуточного энергопотребления холодильника до 28 в жаркое время года и на (15 - 20) при умеренной температуре окружающего воздуха. На фиг.1 и фиг.2 показаны варианты схемотехнического исполнения приставки. Приставка содержит сетевую вилку 1 с электрошнуром 2, выходную розетку 3 для включения сетевой вилки холодильника,электровентилятор 4, подключенный ко вторичной обмотке 5 трансформатора, первичная обмотка 6 которого включена последовательно в провод между сетевой вилкой и выходной розеткой приставки. В состоянии неработающего компрессора ток питания компрессора от сетевой вилки 1 с электрошнуром 2 через выходную розетку 3 не протекает, - следовательно электровентилятор 4 не работает, поскольку напряжения на вторичной 5 и первичной 6 обмотках разделительного трансформатора или на выходе мостового 2 выпрямителя 7 равно нулю. При включенном компрессоре холодильника ток потребления в обмотке 6 или верез мостовой выпрямитель 7 возрастает до (0,8-1,4) ампера (в зависимости от марки холодильника) и напряжение во вторичной обмотке 5 трансформатора достаточно для устойчивой работы электровентилятора 4. Номинальная мощность серийных компьютерных электровентиляторов составляет несколько Ватт. При токе потребления компрессора холодильника в пределах (0,8-1,4) А для нормальной работы электровентилятора 4 достаточно падение сетевого напряжения на первичной обмотке 6 трансформатора в пределах (6-8) В, что практически не влияет на нормальную работу компрессора холодильника, допускающего 10 колебания напряжения электропитания. Общее потребление электроэнергии холодильника с приставкой при работающем компрессоре немного ниже потребления холодильника без приставки из-за незначительного падения, сетевого напряжения на приставке. При номинальном токе потребления электровентилятора 4, близком к номинальному току потребления компрессора холодильника,возможно прямое последовательное включение электровентилятора 4 в разрыв одного из проводов от сетевой вилки 1 к выходной розетке 3 в соответствии со схемой фиг.2. Если при этом электровентилятор рассчитан на питание постоянным током,то включение электровентилятора 4 в разрыв одного из проводов от сетевой вилки 1 к выходной розетке 3 следует производить через выпрямительный мост с включенным на его выходе параллельно электровентилятору стабилитроном 8. Стабилитрон 8 введн вследствие особенностей штатного включения компрессора холодильника, при котором в пусковом режиме потребляемый ток кратковременно увеличивается в 3 - 5 раз. Такое включение стабилитрона,рассчитанного на пусковой ток и напряжения на (2 - 3) вольта больше номинального режима электровентилятора,исключает перегрузку электровентилятора по напряжению питания. По сравнению с прототипом предложенное устройство не требует дополнительной мощности для своего питания, автоматически включается и выключается в зависимости от подачи тока на компрессор холодильника. Воздушный поток,создаваемый электровентилятором 4, следует направить на конденсатор холодильника предпочтительно снизу вверх и, по возможности, также и на компрессор холодильника. При такой геометрии воздушного потока принудительный теплоотбор от конденсатора и компрессора будет существенной добавкой к теплообмену за счт естественной конвекции. Как следствие,время работы компрессора и среднесуточное потребление электроэнергии холодильника снижается до 28 в жаркое время года и на (15 - 20) при умеренной температуре окружающего воздуха. Коммерческая цена предложенного устройства при серийном производстве не превысит 2000 тенге. Возврат потребителю в России стоимости добавочного устройства будет обеспечен в течение года за счет снижения энергопотребления холодильника на 120 кВт-часов за это время. Преимуществами использования предложенного предложенного устройства являются- значительный рост срока службы холодильника ввиду более облегченного режима работы компрессора, особенно при высокой температуре в помещении- окупаемость затрат на приобретение добавочного устройства за 1 год его эксплуатации- отсутствие необходимости вносить какиелибо изменения в конструкцию холодильника. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Энергосберегающая приставка для компрессионных холодильников,содержащая корпус с электрошнуром и сетевой вилкой,отличающаяся тем, что содержит размещенную на своем корпусе выходную сетевую розетку для подключения холодильника, а электровентилятор включен в разрыв проводов от сетевой вилки к выходной сетевой розетке напрямую или через разделительный трансформатор, причем воздушный поток электровентилятора направлен на конденсатор холодильника снизу вверх. 2. Энергосберегающая приставка для компрессионных холодильников,содержащая корпус с электрошнуром и сетевой вилкой,отличающееся тем, что первичная обмотка разделительного трансформатора, включенная в разрыв проводов от сетевой вилки к выходной розетке устройства, выбрана с номинальным током питания первичной обмотки, равным 90-120 от значения тока потребления компрессора холодильника, а электровентилятор подключен ко вторичной обмотке трансформатора. 3. Энергосберегающая приставка для компрессионных холодильников,содержащая корпус с электрошнуром и сетевой вилкой,отличающееся тем,что электровеитилятор включен в разрыв проводов от сетевой вилки к выходной розетке через мостовой выпрямитель с подключенным параллельно ему стабилитроном.
