Свая

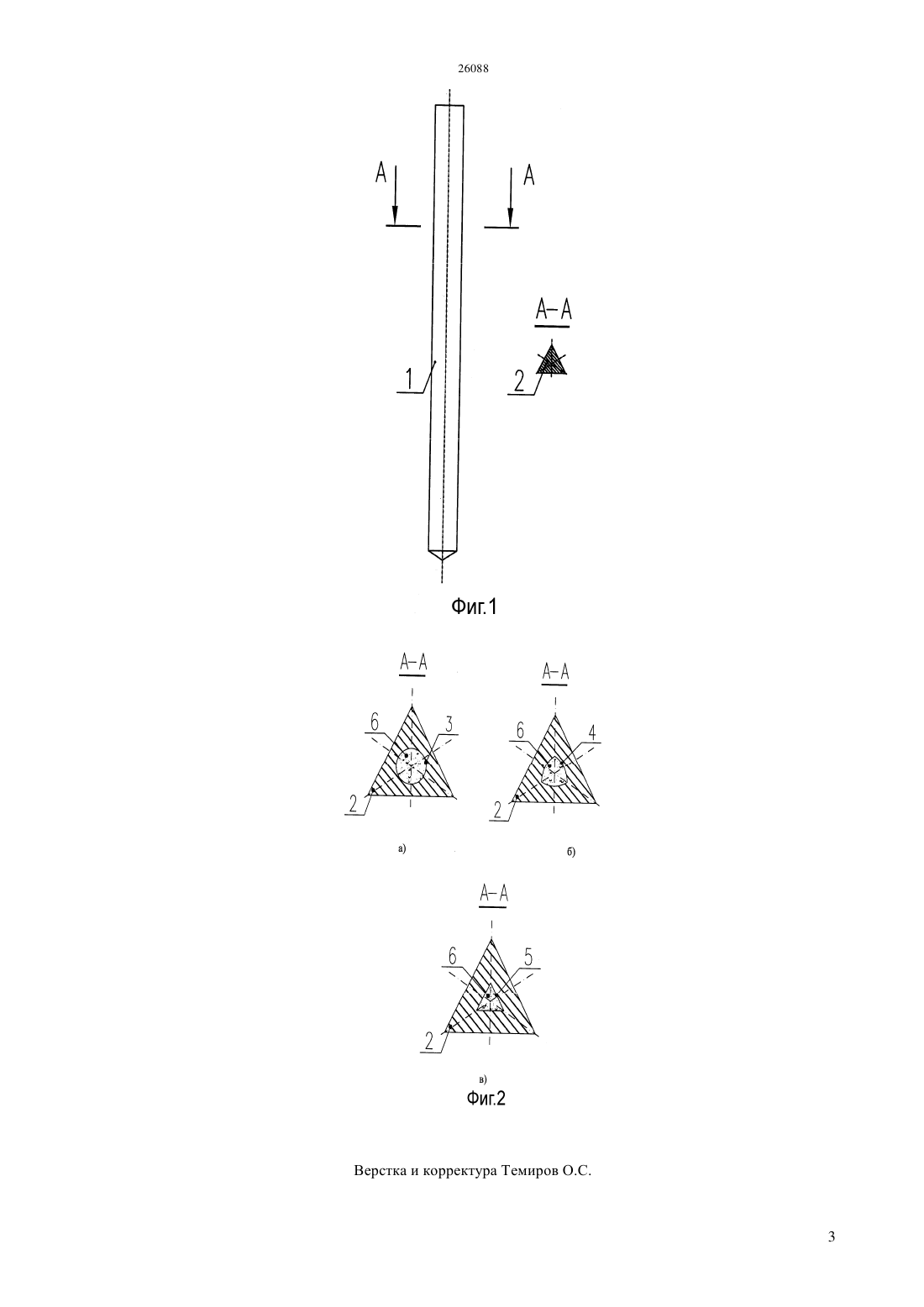

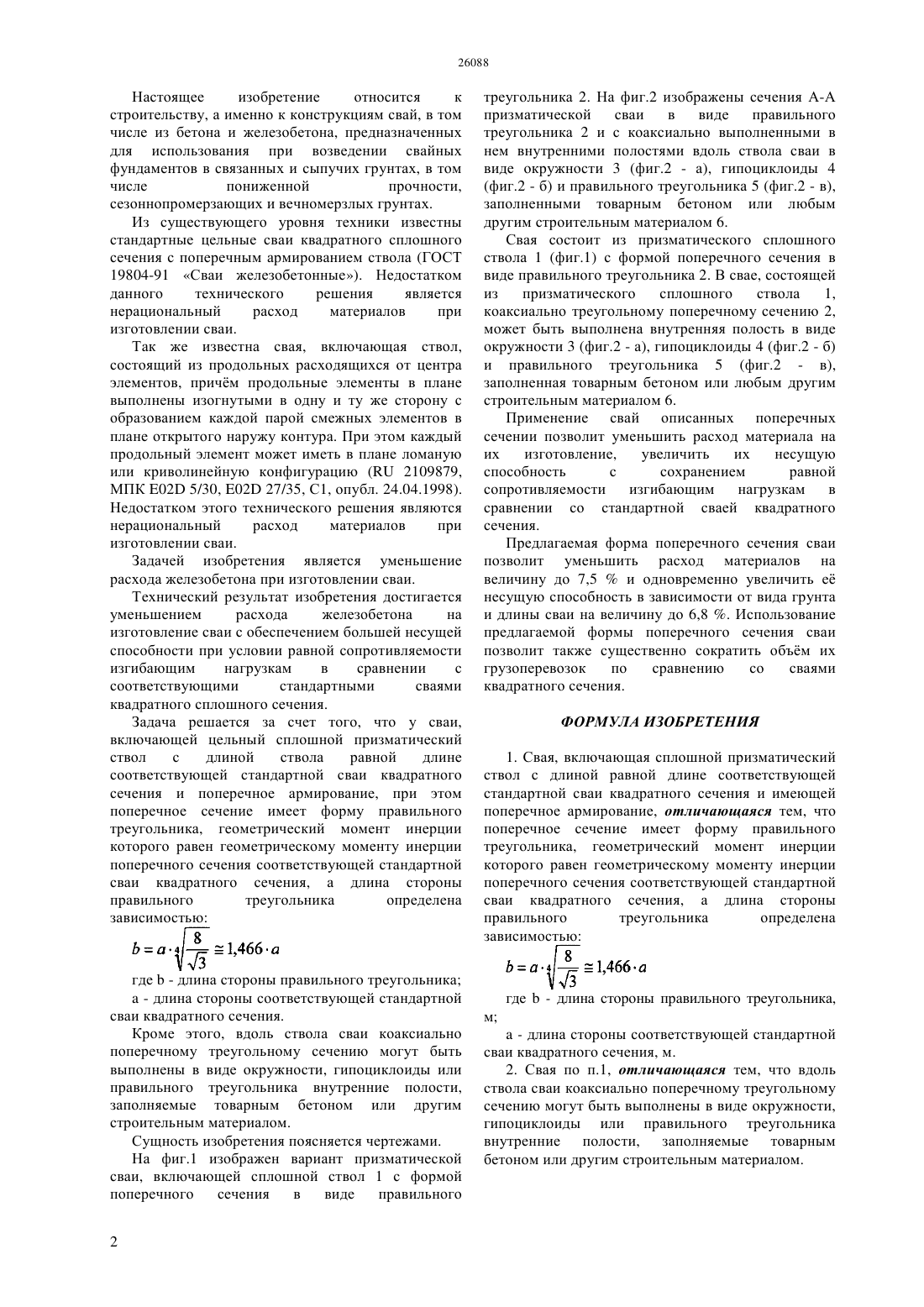

(51) 02 5/30 (2011.01) 02 5/34 (2011.01) 02 27/35 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ треугольника, геометрический момент инерции которого равен геометрическому моменту инерции поперечного сечения соответствующей стандартной сваи квадратного сечения, а длина стороны правильного треугольника определена зависимостью где- длина стороны правильного треугольника- длина стороны соответствующей стандартной сваи квадратного сечения. Вдоль ствола сваи коаксиально поперечному треугольному сечению могут быть выполнены в виде окружности, гипоциклоиды или правильного треугольника внутренние полости, заполняемые товарным бетоном или другим строительным материалом. Технический результат изобретения достигается уменьшением расхода железобетона при изготовлении сваи с обеспечением большей несущей способности и одновременным условием равной сопротивляемости изгибающим нагрузкам в сравнении с соответствующими стандартными сваями квадратного сплошного сечения.(76) Грузин Владимир ВасильевичКадыров Адиль СуратовичГрузин Андрей Васильевич Абраменков Дмитрий ЭдуардовичГрузин Алексей ВладимировичЕсбергенов Кайсарбек Балтабаевич(57) Настоящее изобретение относится к строительству, а именно к конструкциям свай, в том числе из бетона и железобетона, предназначенных для использования при возведении свайных фундаментов в связанных и сыпучих грунтах, в том числе пониженной прочности,сезоннопромерзающих и вечно мерзлых фунтах. Задачей изобретения является уменьшение расхода железобетона при изготовлении сваи. Задача решается за счет того, что у сваи,включающей цельный сплошной призматический ствол с длиной ствола равной длине соответствующей стандартной сваи квадратного сечения и поперечное армирование, при этом поперечное сечение имеет форму правильного Настоящее изобретение относится к строительству, а именно к конструкциям свай, в том числе из бетона и железобетона, предназначенных для использования при возведении свайных фундаментов в связанных и сыпучих грунтах, в том числе пониженной прочности,сезоннопромерзающих и вечномерзлых грунтах. Из существующего уровня техники известны стандартные цельные сваи квадратного сплошного сечения с поперечным армированием ствола (ГОСТ 19804-91 Сваи железобетонные). Недостатком данного технического решения является нерациональный расход материалов при изготовлении сваи. Так же известна свая, включающая ствол,состоящий из продольных расходящихся от центра элементов, причм продольные элементы в плане выполнены изогнутыми в одну и ту же сторону с образованием каждой парой смежных элементов в плане открытого наружу контура. При этом каждый продольный элемент может иметь в плане ломаную или криволинейную конфигурацию ( 2109879,МПК 02 5/30, 02 27/35, С 1, опубл. 24.04.1998). Недостатком этого технического решения являются нерациональный расход материалов при изготовлении сваи. Задачей изобретения является уменьшение расхода железобетона при изготовлении сваи. Технический результат изобретения достигается уменьшением расхода железобетона на изготовление сваи с обеспечением большей несущей способности при условии равной сопротивляемости изгибающим нагрузкам в сравнении с соответствующими стандартными сваями квадратного сплошного сечения. Задача решается за счет того, что у сваи,включающей цельный сплошной призматический ствол с длиной ствола равной длине соответствующей стандартной сваи квадратного сечения и поперечное армирование, при этом поперечное сечение имеет форму правильного треугольника, геометрический момент инерции которого равен геометрическому моменту инерции поперечного сечения соответствующей стандартной сваи квадратного сечения, а длина стороны правильного треугольника определена зависимостью где- длина стороны правильного треугольника- длина стороны соответствующей стандартной сваи квадратного сечения. Кроме этого, вдоль ствола сваи коаксиально поперечному треугольному сечению могут быть выполнены в виде окружности, гипоциклоиды или правильного треугольника внутренние полости,заполняемые товарным бетоном или другим строительным материалом. Сущность изобретения поясняется чертежами. На фиг.1 изображен вариант призматической сваи, включающей сплошной ствол 1 с формой поперечного сечения в виде правильного 2 треугольника 2. На фиг.2 изображены сечения А-А призматической сваи в виде правильного треугольника 2 и с коаксиально выполненными в нем внутренними полостями вдоль ствола сваи в виде окружности 3 (фиг.2 - а), гипоциклоиды 4(фиг.2 - б) и правильного треугольника 5 (фиг.2 - в),заполненными товарным бетоном или любым другим строительным материалом 6. Свая состоит из призматического сплошного ствола 1 (фиг.1) с формой поперечного сечения в виде правильного треугольника 2. В свае, состоящей из призматического сплошного ствола 1,коаксиально треугольному поперечному сечению 2,может быть выполнена внутренняя полость в виде окружности 3 (фиг.2 - а), гипоциклоиды 4 (фиг.2 - б) и правильного треугольника 5 (фиг.2 - в),заполненная товарным бетоном или любым другим строительным материалом 6. Применение свай описанных поперечных сечении позволит уменьшить расход материала на их изготовление,увеличить их несущую способность с сохранением равной сопротивляемости изгибающим нагрузкам в сравнении со стандартной сваей квадратного сечения. Предлагаемая форма поперечного сечения сваи позволит уменьшить расход материалов на величину до 7,5 и одновременно увеличить е несущую способность в зависимости от вида грунта и длины сваи на величину до 6,8 . Использование предлагаемой формы поперечного сечения сваи позволит также существенно сократить объм их грузоперевозок по сравнению со сваями квадратного сечения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Свая, включающая сплошной призматический ствол с длиной равной длине соответствующей стандартной сваи квадратного сечения и имеющей поперечное армирование, отличающаяся тем, что поперечное сечение имеет форму правильного треугольника, геометрический момент инерции которого равен геометрическому моменту инерции поперечного сечения соответствующей стандартной сваи квадратного сечения, а длина стороны правильного треугольника определена зависимостью где- длина стороны правильного треугольника,м- длина стороны соответствующей стандартной сваи квадратного сечения, м. 2. Свая по п.1, отличающаяся тем, что вдоль ствола сваи коаксиально поперечному треугольному сечению могут быть выполнены в виде окружности,гипоциклоиды или правильного треугольника внутренние полости, заполняемые товарным бетоном или другим строительным материалом.
