Газосборник

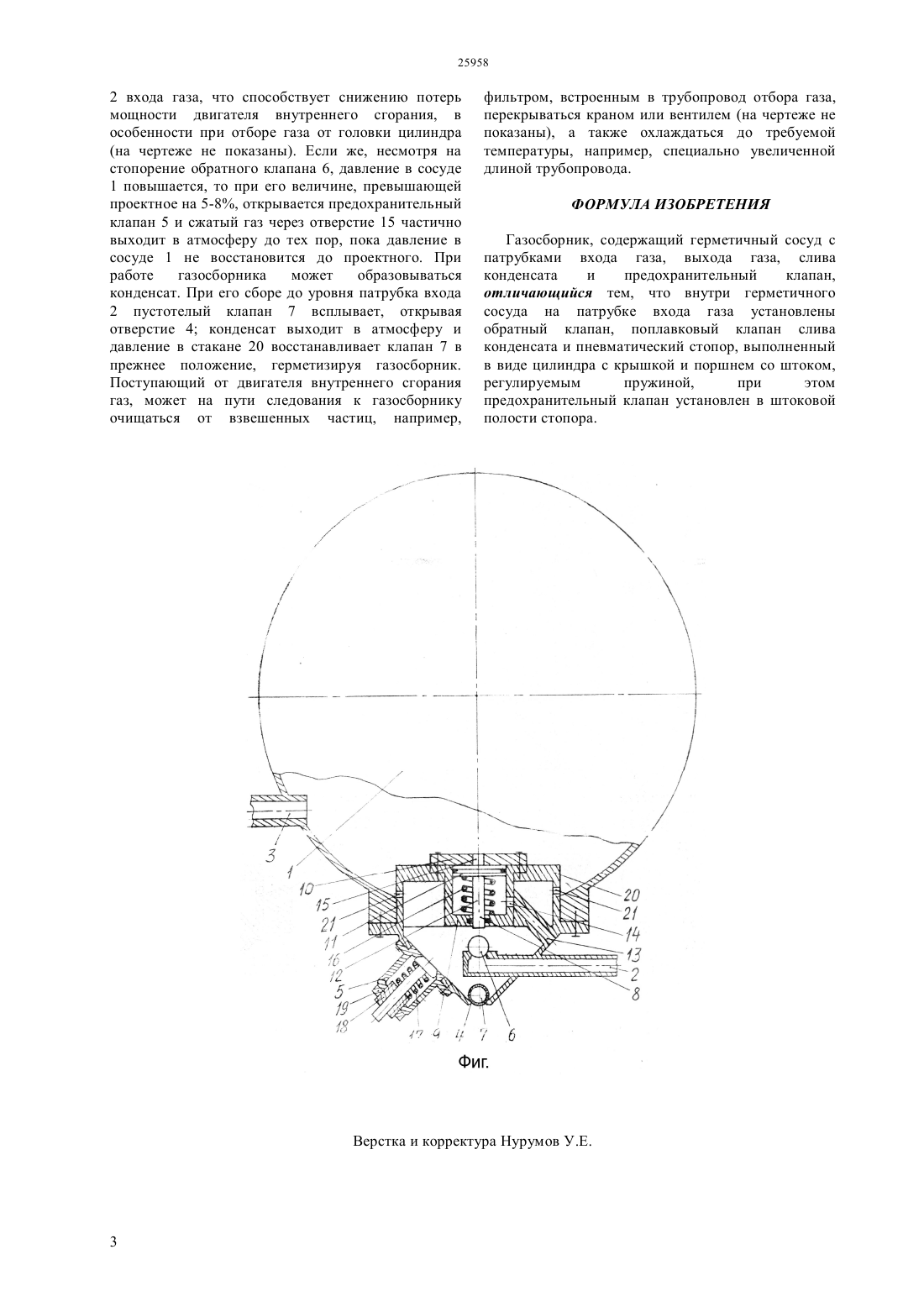

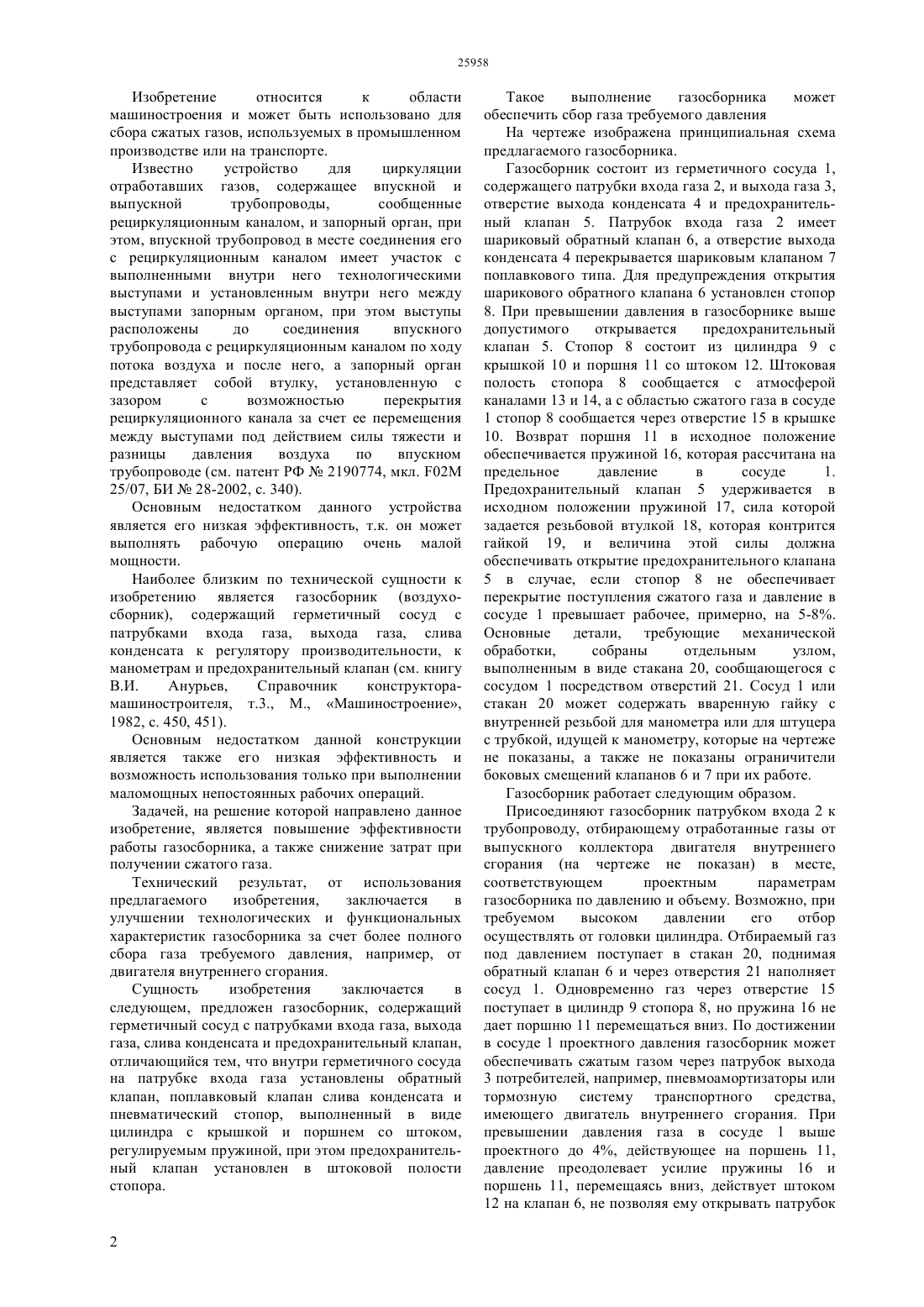

(51) 02 25/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ газосборника, а также снижение затрат при получении сжатого газа. Технический результат от использования предлагаемого изобретения,заключается в улучшении технологических и функциональных характеристик газосборника за счет более полного сбора газа требуемого давления,например, от двигателя внутреннего сгорания. Сущность изобретения заключается в следующем,предложен газосборник, содержащий герметичный сосуд с патрубками входа газа, выхода газа, слива конденсата и предохранительный клапан,отличающийся тем, что внутри герметичного сосуда на патрубке входа газа установлены обратный клапан, поплавковый клапан слива конденсата и пневматический стопор, выполненный в виде цилиндра с крышкой и поршнем со штоком,регулируемым пружиной,при этом предохранительный клапан установлен в штоковой полости стопора.(72) Асангалиев Елибек Атрауович Дейнеко Павел Федорович Дейнеко Павел Павлович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к области машиностроения и может быть использовано для сбора сжатых газов, используемых в промышленном производстве или на транспорте. Задачей, на решение которой направлено данное изобретение,является повышение эффективности работы Изобретение относится к области машиностроения и может быть использовано для сбора сжатых газов, используемых в промышленном производстве или на транспорте. Известно устройство для циркуляции отработавших газов, содержащее впускной и выпускной трубопроводы,сообщенные рециркуляционным каналом, и запорный орган, при этом, впускной трубопровод в месте соединения его с рециркуляционным каналом имеет участок с выполненными внутри него технологическими выступами и установленным внутри него между выступами запорным органом, при этом выступы расположены до соединения впускного трубопровода с рециркуляционным каналом по ходу потока воздуха и после него, а запорный орган представляет собой втулку, установленную с зазором с возможностью перекрытия рециркуляционного канала за счет ее перемещения между выступами под действием силы тяжести и разницы давления воздуха по впускном трубопроводе (см. патент РФ 2190774, мкл. 02 25/07, БИ 28-2002, с. 340). Основным недостатком данного устройства является его низкая эффективность, т.к. он может выполнять рабочую операцию очень малой мощности. Наиболее близким по технической сущности к изобретению является газосборник (воздухосборник), содержащий герметичный сосуд с патрубками входа газа, выхода газа, слива конденсата к регулятору производительности, к манометрам и предохранительный клапан (см. книгу В.И. Анурьев,Справочник конструкторамашиностроителя, т.3., М., Машиностроение,1982, с. 450, 451). Основным недостатком данной конструкции является также его низкая эффективность и возможность использования только при выполнении маломощных непостоянных рабочих операций. Задачей, на решение которой направлено данное изобретение, является повышение эффективности работы газосборника, а также снижение затрат при получении сжатого газа. Технический результат, от использования предлагаемого изобретения,заключается в улучшении технологических и функциональных характеристик газосборника за счет более полного сбора газа требуемого давления, например, от двигателя внутреннего сгорания. Сущность изобретения заключается в следующем, предложен газосборник, содержащий герметичный сосуд с патрубками входа газа, выхода газа, слива конденсата и предохранительный клапан,отличающийся тем, что внутри герметичного сосуда на патрубке входа газа установлены обратный клапан, поплавковый клапан слива конденсата и пневматический стопор, выполненный в виде цилиндра с крышкой и поршнем со штоком,регулируемым пружиной, при этом предохранительный клапан установлен в штоковой полости стопора. Такое выполнение газосборника может обеспечить сбор газа требуемого давления На чертеже изображена принципиальная схема предлагаемого газосборника. Газосборник состоит из герметичного сосуда 1,содержащего патрубки входа газа 2, и выхода газа 3,отверстие выхода конденсата 4 и предохранительный клапан 5. Патрубок входа газа 2 имеет шариковый обратный клапан 6, а отверстие выхода конденсата 4 перекрывается шариковым клапаном 7 поплавкового типа. Для предупреждения открытия шарикового обратного клапана 6 установлен стопор 8. При превышении давления в газосборнике выше допустимого открывается предохранительный клапан 5. Стопор 8 состоит из цилиндра 9 с крышкой 10 и поршня 11 со штоком 12. Штоковая полость стопора 8 сообщается с атмосферой каналами 13 и 14, а с областью сжатого газа в сосуде 1 стопор 8 сообщается через отверстие 15 в крышке 10. Возврат поршня 11 в исходное положение обеспечивается пружиной 16, которая рассчитана на предельное давление в сосуде 1. Предохранительный клапан 5 удерживается в исходном положении пружиной 17, сила которой задается резьбовой втулкой 18, которая контрится гайкой 19, и величина этой силы должна обеспечивать открытие предохранительного клапана 5 в случае, если стопор 8 не обеспечивает перекрытие поступления сжатого газа и давление в сосуде 1 превышает рабочее, примерно, на 5-8. Основные детали, требующие механической обработки,собраны отдельным узлом,выполненным в виде стакана 20, сообщающегося с сосудом 1 посредством отверстий 21. Сосуд 1 или стакан 20 может содержать вваренную гайку с внутренней резьбой для манометра или для штуцера с трубкой, идущей к манометру, которые на чертеже не показаны, а также не показаны ограничители боковых смещений клапанов 6 и 7 при их работе. Газосборник работает следующим образом. Присоединяют газосборник патрубком входа 2 к трубопроводу, отбирающему отработанные газы от выпускного коллектора двигателя внутреннего сгорания (на чертеже не показан) в месте,соответствующем проектным параметрам газосборника по давлению и объему. Возможно, при требуемом высоком давлении его отбор осуществлять от головки цилиндра. Отбираемый газ под давлением поступает в стакан 20, поднимая обратный клапан 6 и через отверстия 21 наполняет сосуд 1. Одновременно газ через отверстие 15 поступает в цилиндр 9 стопора 8, но пружина 16 не дает поршню 11 перемещаться вниз. По достижении в сосуде 1 проектного давления газосборник может обеспечивать сжатым газом через патрубок выхода 3 потребителей, например, пневмоамортизаторы или тормозную систему транспортного средства,имеющего двигатель внутреннего сгорания. При превышении давления газа в сосуде 1 выше проектного до 4, действующее на поршень 11,давление преодолевает усилие пружины 16 и поршень 11, перемещаясь вниз, действует штоком 12 на клапан 6, не позволяя ему открывать патрубок 2 входа газа, что способствует снижению потерь мощности двигателя внутреннего сгорания, в особенности при отборе газа от головки цилиндра(на чертеже не показаны). Если же, несмотря на стопорение обратного клапана 6, давление в сосуде 1 повышается, то при его величине, превышающей проектное на 5-8, открывается предохранительный клапан 5 и сжатый газ через отверстие 15 частично выходит в атмосферу до тех пор, пока давление в сосуде 1 не восстановится до проектного. При работе газосборника может образовываться конденсат. При его сборе до уровня патрубка входа 2 пустотелый клапан 7 всплывает, открывая отверстие 4 конденсат выходит в атмосферу и давление в стакане 20 восстанавливает клапан 7 в прежнее положение, герметизируя газосборник. Поступающий от двигателя внутреннего сгорания газ, может на пути следования к газосборнику очищаться от взвешенных частиц, например, фильтром, встроенным в трубопровод отбора газа,перекрываться краном или вентилем (на чертеже не показаны), а также охлаждаться до требуемой температуры, например, специально увеличенной длиной трубопровода. ФОРМУЛА ИЗОБРЕТЕНИЯ Газосборник, содержащий герметичный сосуд с патрубками входа газа, выхода газа, слива конденсата и предохранительный клапан,отличающийся тем, что внутри герметичного сосуда на патрубке входа газа установлены обратный клапан, поплавковый клапан слива конденсата и пневматический стопор, выполненный в виде цилиндра с крышкой и поршнем со штоком,регулируемым пружиной,при этом предохранительный клапан установлен в штоковой полости стопора.
