Ветровый генератор “Куйын – Вихрь”
Формула / Реферат
Отличительной особенностью предложенного изобретения «Куйын» является экономичность и высокое К.П.Д. (коэфициент полезного действия), так как на одной мачте, в установке дополнительно устанавливаются 2 лопасти противоположно вращающиеся первым двум лопастям и соединяются со статором который вращается на подшибниках навстречу ротору, чем достигается повышение К.П.Д. в 2 раза.
Текст

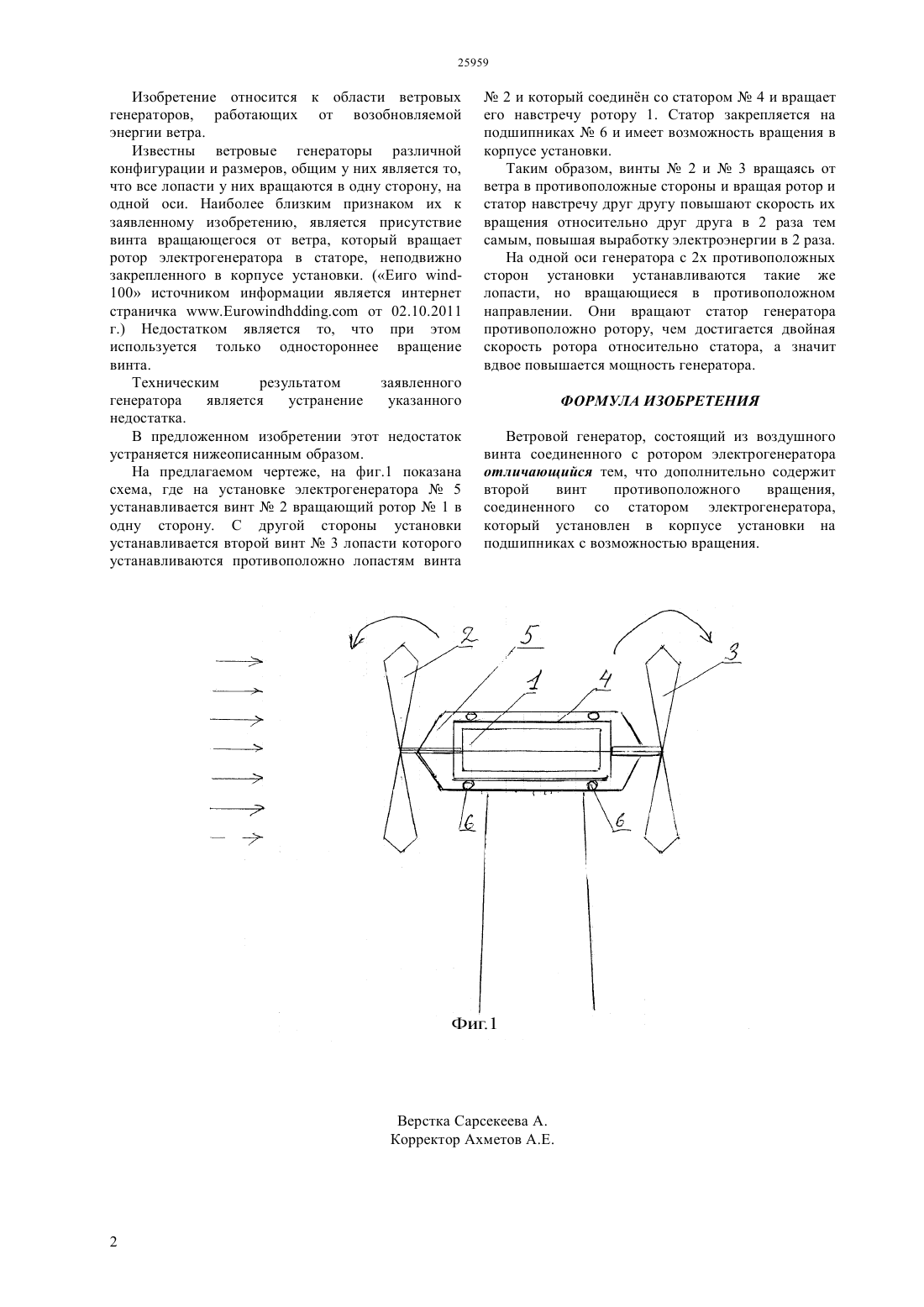

(51) 03 1/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ высокое К.П.Д. (коэфициент полезного действия),так как на одной мачте, в установке дополнительно устанавливаются 2 лопасти противоположно вращающиеся первым двум лопастям и соединяются со статором который вращается на подшибниках навстречу ротору, чем достигается повышение К.П.Д. в 2 раза.(54) ВЕТРОВЫЙ ГЕНЕРАТОР КУЙЫН ВИХРЬ(57) Отличительной особенностью предложенного изобретения Куйын является экономичность и Изобретение относится к области ветровых генераторов, работающих от возобновляемой энергии ветра. Известны ветровые генераторы различной конфигурации и размеров, общим у них является то,что все лопасти у них вращаются в одну сторону, на одной оси. Наиболее близким признаком их к заявленному изобретению, является присутствие винта вращающегося от ветра, который вращает ротор электрогенератора в статоре, неподвижно закрепленного в корпусе установки. (Еиго 100 источником информации является интернет страничка от 02.10.2011 г.) Недостатком является то, что при этом используется только одностороннее вращение винта. Техническим результатом заявленного генератора является устранение указанного недостатка. В предложенном изобретении этот недостаток устраняется нижеописанным образом. На предлагаемом чертеже, на фиг.1 показана схема, где на установке электрогенератора 5 устанавливается винт 2 вращающий ротор 1 в одну сторону. С другой стороны установки устанавливается второй винт 3 лопасти которого устанавливаются противоположно лопастям винта 2 и который соединн со статором 4 и вращает его навстречу ротору 1. Статор закрепляется на подшипниках 6 и имеет возможность вращения в корпусе установки. Таким образом, винты 2 и 3 вращаясь от ветра в противоположные стороны и вращая ротор и статор навстречу друг другу повышают скорость их вращения относительно друг друга в 2 раза тем самым, повышая выработку электроэнергии в 2 раза. На одной оси генератора с 2 х противоположных сторон установки устанавливаются такие же лопасти, но вращающиеся в противоположном направлении. Они вращают статор генератора противоположно ротору, чем достигается двойная скорость ротора относительно статора, а значит вдвое повышается мощность генератора. ФОРМУЛА ИЗОБРЕТЕНИЯ Ветровой генератор, состоящий из воздушного винта соединенного с ротором электрогенератора отличающийся тем, что дополнительно содержит второй винт противоположного вращения,соединенного со статором электрогенератора,который установлен в корпусе установки на подшипниках с возможностью вращения.
МПК / Метки
МПК: F03D 1/00
Метки: куйын, ветровый, генератор, вихрь
