Способ переработки золы от сжигания углей.

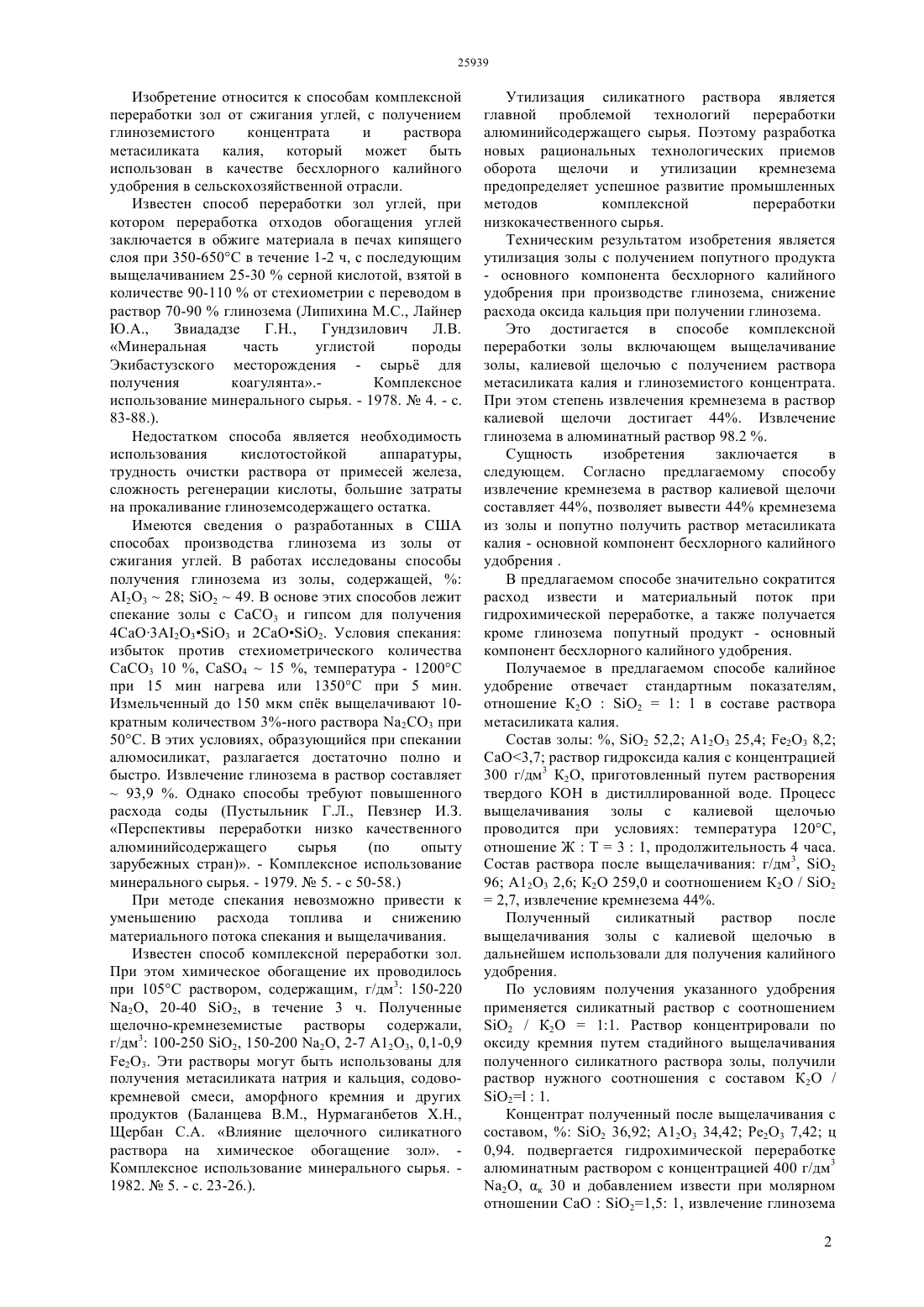

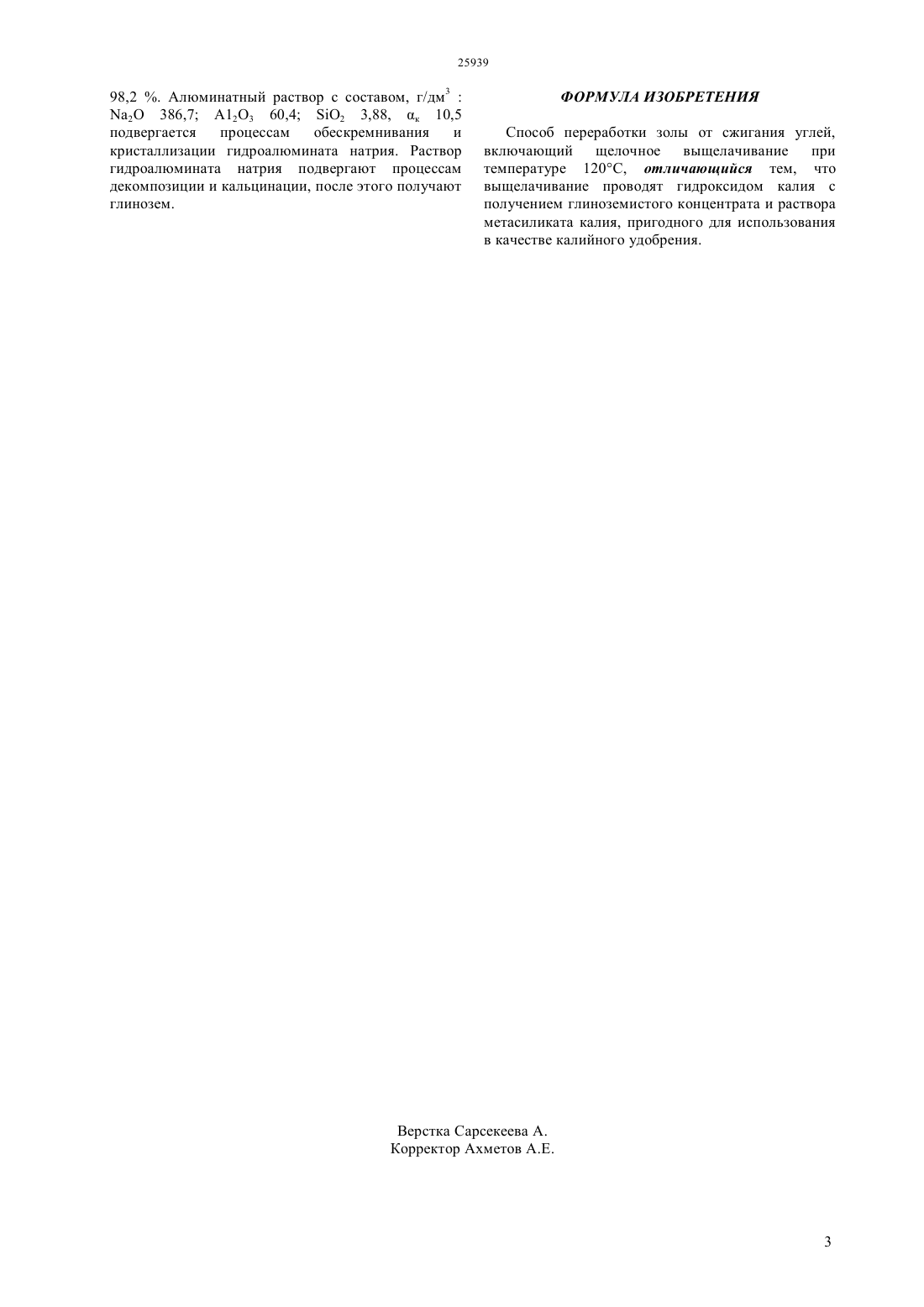

(51) 01 7/06 (2010.01) 05 1/00 (2010.01) 22 3/12 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ получением раствора метасиликата калия, который может быть использован в качестве бесхлорного калиевого удобрения в сельскохозяйственной отрасли. Способ получения включает выщелачивание золы калиевой щелочью с получением раствора метасиликата калия и глиноземного концентрата,переработку концентрата гидрохимическим способом с получением глинозема. При этом степень извлечения кремнезема при выщелачивании достигается 44, извлечение золы 98,2 при гидрохимической переработке концентрата. Техническим результатом изобретения является утилизация золы с получением попутного продукта бесхлорного калийного удобрения при производстве глинозема, снижение расхода оксида кальция при получении глинозема.(72) Сатылганова Сандугаш Бурабаевна Мылтыкбаева Лязат Аманбековна Сарсенбай Гульфия Ковзаленко Вячеслав Александрович Садыков Нуржан Мухамед-Камалович(73) Акционерное общество Центр наук о земле,металлургии и обогащения(56) Баланцева В.М., Нурмаганбетов Х.Н., Щербан С.А. Влияние щелочного силикатного раствора на химическое обогащение зол // Комплексное использование минерального сырья, 1982,5, с. 23-26(54) СПОСОБ ПЕРЕРАБОТКИ ЗОЛЫ ОТ СЖИГАНИЯ УГЛЕЙ(57) Изобретение относится к цветной металлургии,в частности к способу переработки золы с Изобретение относится к способам комплексной переработки зол от сжигания углей, с получением глиноземистого концентрата и раствора метасиликата калия, который может быть использован в качестве бесхлорного калийного удобрения в сельскохозяйственной отрасли. Известен способ переработки зол углей, при котором переработка отходов обогащения углей заключается в обжиге материала в печах кипящего слоя при 350-650 С в течение 1-2 ч, с последующим выщелачиванием 25-30 серной кислотой, взятой в количестве 90-110 от стехиометрии с переводом в раствор 70-90 глинозема (Липихина М.С., Лайнер Ю.А.,Звиададзе Г.Н.,Гундзилович Л.В. Минеральная часть углистой породы Экибастузского месторождения - сырь для получения коагулянта.Комплексное использование минерального сырья. - 1978.4. - с. 83-88.). Недостатком способа является необходимость использования кислотостойкой аппаратуры,трудность очистки раствора от примесей железа,сложность регенерации кислоты, большие затраты на прокаливание глиноземсодержащего остатка. Имеются сведения о разработанных в США способах производства глинозема из золы от сжигания углей. В работах исследованы способы получения глинозема из золы, содержащей,2328 249. В основе этих способов лежит спекание золы с СаСО 3 и гипсом для получения 43233 и 22. Условия спекания избыток против стехиометрического количества СаСО 3 10 , 415 , температура - 1200 С при 15 мин нагрева или 1350 С при 5 мин. Измельченный до 150 мкм спк выщелачивают 10 кратным количеством 3-ного раствора 23 при 50 С. В этих условиях, образующийся при спекании алюмосиликат, разлагается достаточно полно и быстро. Извлечение глинозема в раствор составляет 93,9 . Однако способы требуют повышенного расхода соды (Пустыльник Г.Л., Певзнер И.З. Перспективы переработки низко качественного алюминийсодержащего сырья(по опыту зарубежных стран). - Комплексное использование минерального сырья. - 1979.5. -50-58.) При методе спекания невозможно привести к уменьшению расхода топлива и снижению материального потока спекания и выщелачивания. Известен способ комплексной переработки зол. При этом химическое обогащение их проводилось при 105 С раствором, содержащим, г/дм 3 150-220 2, 20-40 2, в течение 3 ч. Полученные щелочно-кремнеземистые растворы содержали,г/дм 3 100-250 2, 150-200 2, 2-7 123, 0,1-0,9 23. Эти растворы могут быть использованы для получения метасиликата натрия и кальция, содовокремневой смеси, аморфного кремния и других продуктов (Баланцева В.М., Нурмаганбетов Х.Н.,Щербан С.А. Влияние щелочного силикатного раствора на химическое обогащение зол. Комплексное использование минерального сырья. 1982.5. - . 23-26.). Утилизация силикатного раствора является главной проблемой технологий переработки алюминийсодержащего сырья. Поэтому разработка новых рациональных технологических приемов оборота щелочи и утилизации кремнезема предопределяет успешное развитие промышленных методов комплексной переработки низкокачественного сырья. Техническим результатом изобретения является утилизация золы с получением попутного продукта- основного компонента бесхлорного калийного удобрения при производстве глинозема, снижение расхода оксида кальция при получении глинозема. Это достигается в способе комплексной переработки золы включающем выщелачивание золы, калиевой щелочью с получением раствора метасиликата калия и глиноземистого концентрата. При этом степень извлечения кремнезема в раствор калиевой щелочи достигает 44. Извлечение глинозема в алюминатный раствор 98.2 . Сущность изобретения заключается в следующем. Согласно предлагаемому способу извлечение кремнезема в раствор калиевой щелочи составляет 44, позволяет вывести 44 кремнезема из золы и попутно получить раствор метасиликата калия - основной компонент бесхлорного калийного удобрения . В предлагаемом способе значительно сократится расход извести и материальный поток при гидрохимической переработке, а также получается кроме глинозема попутный продукт - основный компонент бесхлорного калийного удобрения. Получаемое в предлагаемом способе калийное удобрение отвечает стандартным показателям,отношение К 2 О 21 1 в составе раствора метасиликата калия. Состав золы , 2 52,2 А 123 25,4 23 8,2 СаО 3,7 раствор гидроксида калия с концентрацией 300 г/дм 3 К 2, приготовленный путем растворения твердого КОН в дистиллированной воде. Процесс выщелачивания золы с калиевой щелочью проводится при условиях температура 120 С,отношение ЖТ 31, продолжительность 4 часа. Состав раствора после выщелачивания г/дм 3, 2 96 А 12 О 3 2,6 К 2 259,0 и соотношением К 2 / 22,7, извлечение кремнезема 44. Полученный силикатный раствор после выщелачивания золы с калиевой щелочью в дальнейшем использовали для получения калийного удобрения. По условиям получения указанного удобрения применяется силикатный раствор с соотношением 2 / К 211. Раствор концентрировали по оксиду кремния путем стадийного выщелачивания полученного силикатного раствора золы, получили раствор нужного соотношения с составом К 2 / 21. Концентрат полученный после выщелачивания с составом,2 36,92 А 123 34,42 Ре 2 О 3 7,42 ц 0,94. подвергается гидрохимической переработке алюминатным раствором с концентрацией 400 г/дм 3 а 2 О, к 30 и добавлением извести при молярном отношении СаО 21,5 1, извлечение глинозема 2 98,2 . Алюминатный раствор с составом, г/дм 3 а 2 О 386,7 А 123 60,4 2 3,88, к 10,5 подвергается процессам обескремнивания и кристаллизации гидроалюмината натрия. Раствор гидроалюмината натрия подвергают процессам декомпозиции и кальцинации, после этого получают глинозем. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ переработки золы от сжигания углей,включающий щелочное выщелачивание при температуре 120 С, отличающийся тем, что выщелачивание проводят гидроксидом калия с получением глиноземистого концентрата и раствора метасиликата калия, пригодного для использования в качестве калийного удобрения.
