Заслон от взрыва угольной пыли в горной выработке

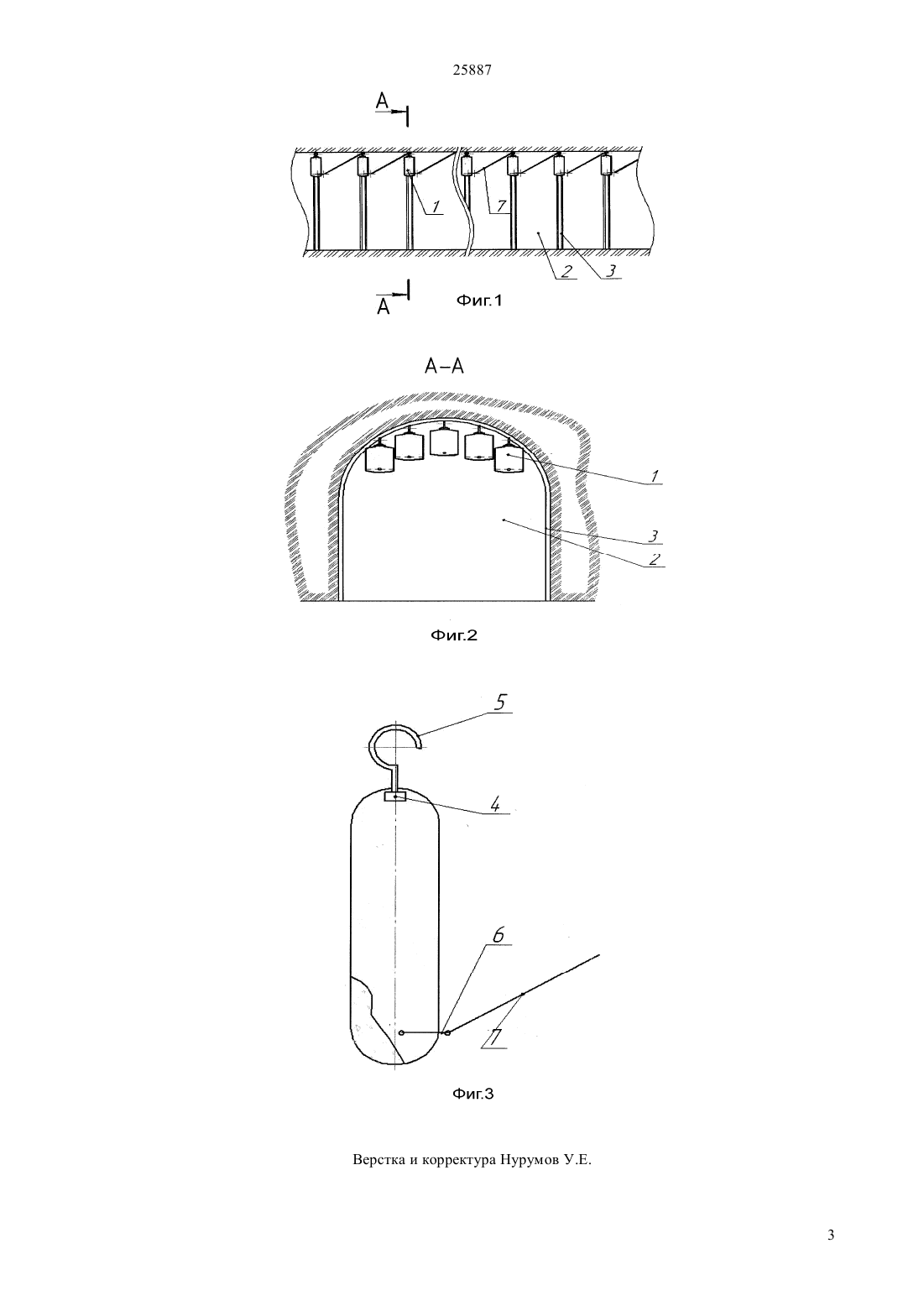

(51) 21 5/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к угольной промышленности. Заявляемая конструкция заслона от взрыва угольной пыли ставит своей задачей - повышение эффективности распыления и смешивания инертной пыли с потоками угольной пыли. Поставленная задача решается тем, что заслон от взрыва угольной пыли в горных выработках,включающий емкости с инертной пылью, при этом емкости выполнены в виде бумажных мешков,каждый из которых снабжен в верхней части балкой и крюком для непосредственного крепления к верхняку рамной крепи в горной выработке, а днище каждого бумажного мешка снабжено отрывным кольцом, соединенным тягой с верхняком крепи со стороны предполагаемого взрыва. Технический результат изобретения - повышение надежности работы заслона,упрощение конструкции заслона, снижение стоимости и трудоемкости возведения заслона.(72) Хамимолда Бауржан ЖексембекулыСамусев Владимир Филиппович Жалмаганбетов Рахим Исаевич Маралов Серик Анатольевич(73) Дочернее государственное предприятие на праве хозяйственного ведения Казахский государственный научно-исследовательский институт по безопасности работ в горной промышленности Республиканского государственного предприятия на праве хозяйственного ведения Национальный научно-исследовательский центр по проблемам промышленной безопасности Министерства по чрезвычайным ситуациям Республики Казахстан(56) Руководство по борьбе с пылью и пылевзрывозащите на угольных шахтах. г. Караганда 2001 г. с. - 108(54) ЗАСЛОН ОТ ВЗРЫВА УГОЛЬНОЙ ПЫЛИ В ГОРНОЙ ВЫРАБОТКЕ 25887 Изобретение относится к угольной промышленности. Известна конструкция заслона для предупреждения взрывов угольной пыли,оседающей на стенках горной выработки при прохождении ударной волны при взрывах и вспышках газа метана в угольных шахтах. Заслон выполнен в виде деревянных полков, монтируемых в горной выработке. На полки устанавливают емкости, заполняемые водой. Конструкция полков выполнена так, что при воздействии ударной волны при взрыве газа метана полки опрокидываются. Вода распыляется фронтом ударной волны и препятствует взрыву угольной пыли.(П.М. Петрухин и др. Предупреждение взрывов пыли в угольных и сланцевых шахтах, М. Недра,1974 г. с - 245-246). Наиболее близкой к заявляемой конструкции по технической сущности и достигаемому техническому результату (прототип) является конструкция заслона, представляющая собой деревянные полки как у аналога, но вместо ящиков с водой на полки устанавливают ящики, заполняемые инертной пылью. При взрыве метана ударная волна опрокидывает ящики, и пыль смешивается с воздухом и поднятой угольной пылью и препятствует ее взрыву (Руководство по борьбе с пылью и пылевзрывозащите на угольных шахтах. Караганда 2001 г. с. - 108). Недостатками как аналога, так и прототипа являются недостаточное распыление воды и инертной пыли в движущемся потоке и неравномерное смешивание с угольной пылью. Кроме того, инертная пыль, находясь в отрытых емкостях при высокой влажности воздуха,слеживается, теряет свои гидрофобные свойства,что еще более снижает эффективность распыления и предупреждения взрыва угольной. При опрокидывании емкостей они не редко падают на почву полностью не разгруженные. Устройство отмеченных выше заслонов весьма трудоемко, требует дополнительных средств на материалы и заработную плату. Заявляемая конструкция заслона от взрыва угольной пыли ставит своей задачей - повышение эффективности распыления и смешивания инертной пыли с потоками угольной пыли. Технический результат изобретения - повышение надежности работы заслона,упрощение конструкции заслона, снижение стоимости и трудоемкости возведения заслона. Поставленная задача решается тем, что заслон от взрыва угольной пыли в горных выработках,включающий емкости с инертной пылью, при этом емкости выполнены в виде бумажных мешков,каждый из которых снабжен в верхней части балкой и крюком для непосредственного крепления к верхняку рамной крепи в горной выработке, а днище каждого бумажного мешка снабжено отрывным кольцом, соединенным тягой с верхняком крепи со стороны предполагаемого взрыва. Изобретение поясняется чертежами. На фиг.1 общий вид предлагаемого заслона На фиг.2 - разрез по линии А-А на фиг.3 -конструкция мешка. Предлагаемый заслон от взрыва угольной пыли включает бумажные мешки 1, подвешиваемые в горной выработке 2 непосредственно к верхнякам рамной крепи 3. Каждый мешок в верхней части снабжен балкой 4 с крюком 5, в нижней части каждого мешка, у днища, установлено отрывное кольцо 6, которое тягой 7 соединено с верхняком крепи 3 со стороны предлагаемого взрыва. Предлагаемый заслон от взрыва угольной пыли работает следующим образом. При возникновении взрыва газа метана в горной выработке ударная волна перемещается по ней и при прохождении места установки заслона она воздействует на площадь подвешенных мешков с инертной пылью 1, развивая усилие, превышающие многократно усилие необходимое для отрыва днища подвешенных мешков. Отрывное кольца 6,соединенное с верхняком крепи 3 тягой 7, отрывает днища бумажных мешков 1, и инертная пыль беспрепятственно высыпается на движущейся поток пылевоздушной смеси, где она смешивается с угольной пылью и препятствует ее взрыву. Необходимо так же отметить, что инертная пыль,находящаяся в мешках, подвешенных к верхнякам крепи, не подвергается воздействию шахтного атмосферного воздуха, не слеживается и тем самым сохраняет сыпучесть и свои остальные физические параметры. При перемещении ударной волны по горной выработке на фронте волны создается давление на препятствие до 2,0 МПа и более. На расстоянии около 70 м от места воспламенения метановоздушной смеси при движении взрывной волны по выработке давление достигает 2,5 МПа. При этом на мешок будет воздействовать усилие более 150 КН. Лабораторные испытания по измерению усилия по отрыву днища с помощью кольца показали, что усилие отрыва не превышает 0,3 КН. Таким образом, предлагаемая конструкция обеспечивает надежное разрушение днища мешка. ФОРМУЛА ИЗОБРЕТЕНИЯ Заслон от взрыва угольной пыли в горных выработках, включающий емкости с инертной пылью отличающийся тем,что емкости выполнены в виде бумажных мешков, каждый из которых снабжен в верхней части балкой и крюком для непосредственного крепления к верхняку рамной крепи в горной выработке, а днище каждого бумажного мешка снабжено отрывным кольцом,соединенным тягой с верхняком крепи со стороны предполагаемого взрыва.
