Мачта для временной установки

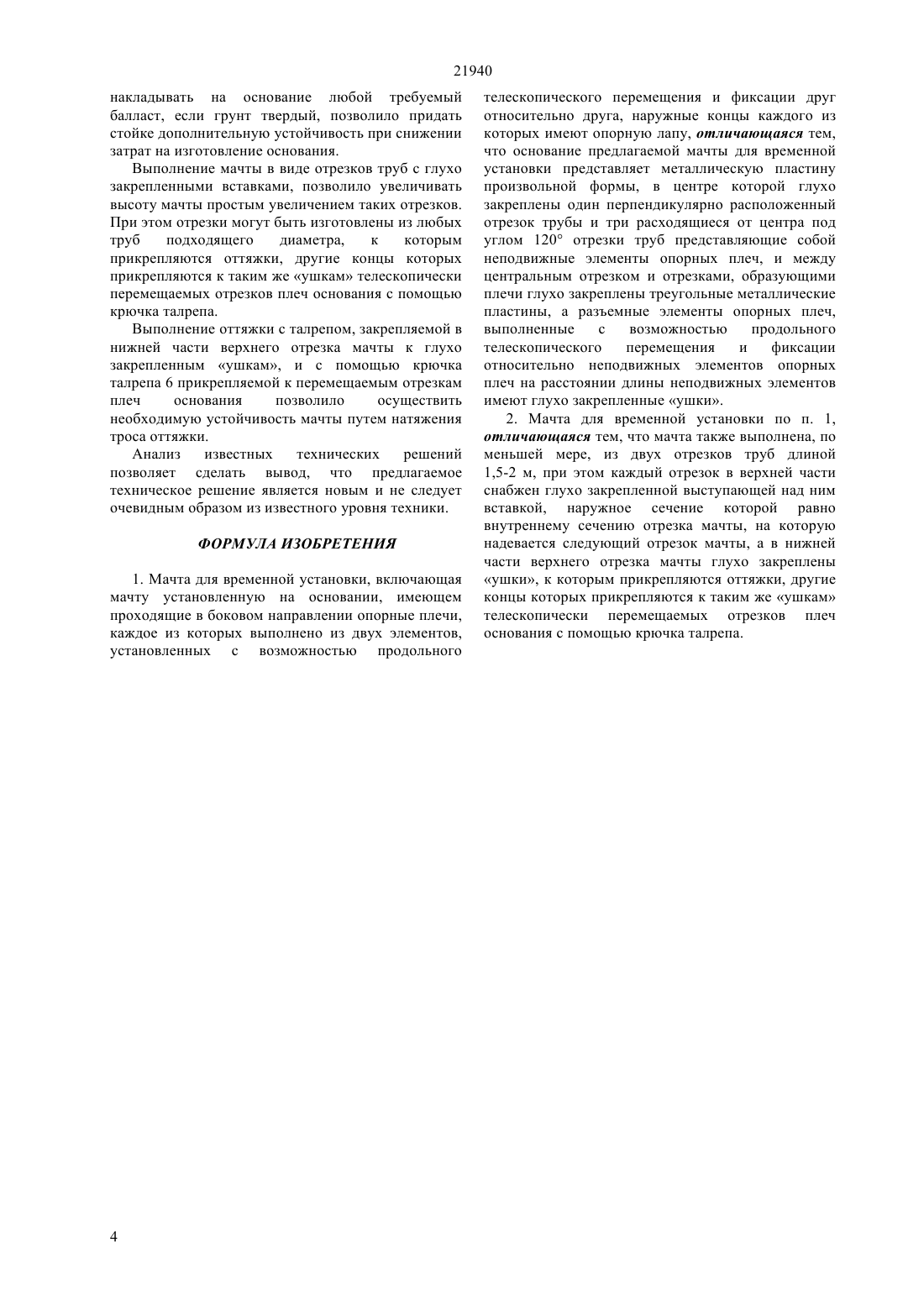

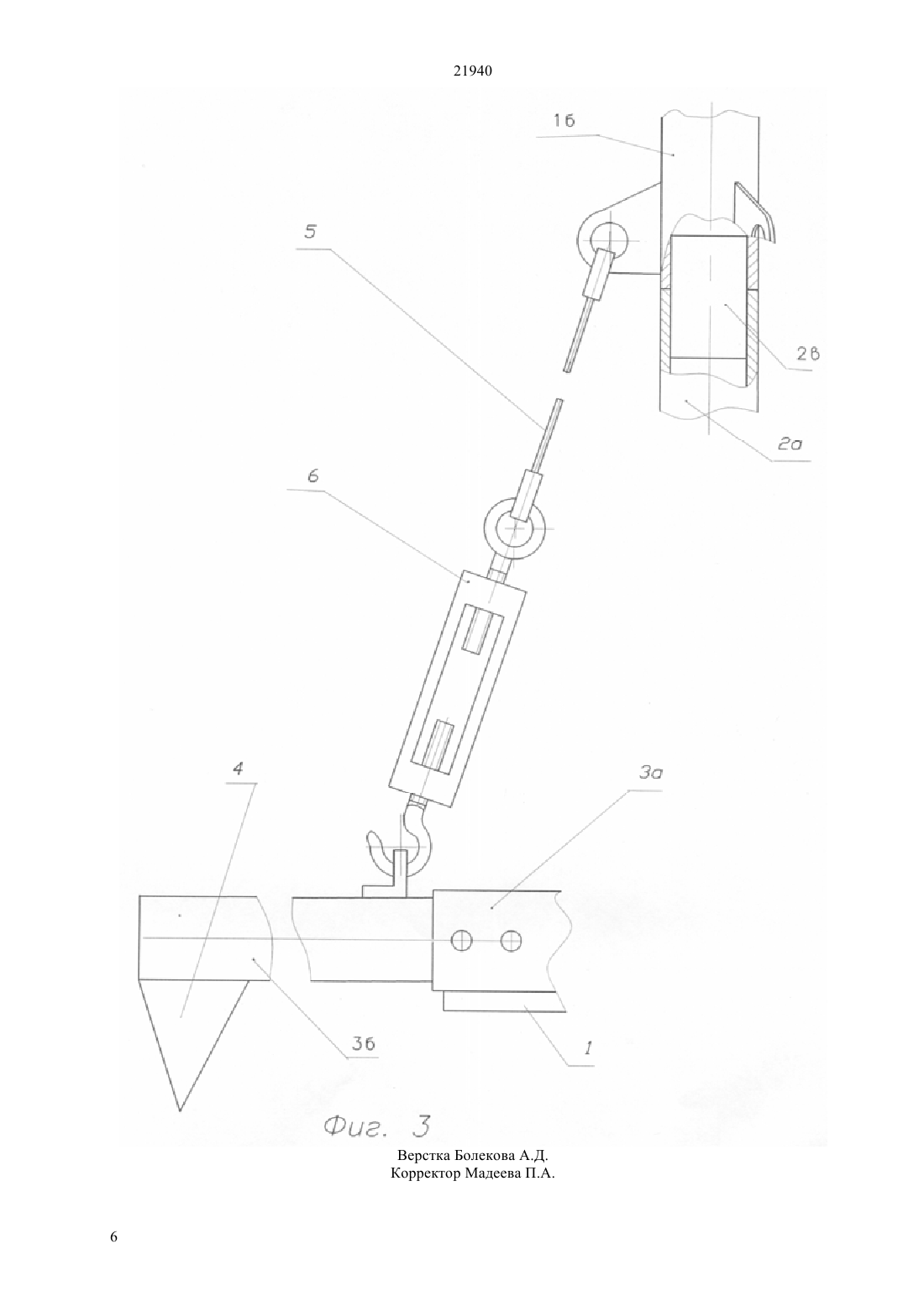

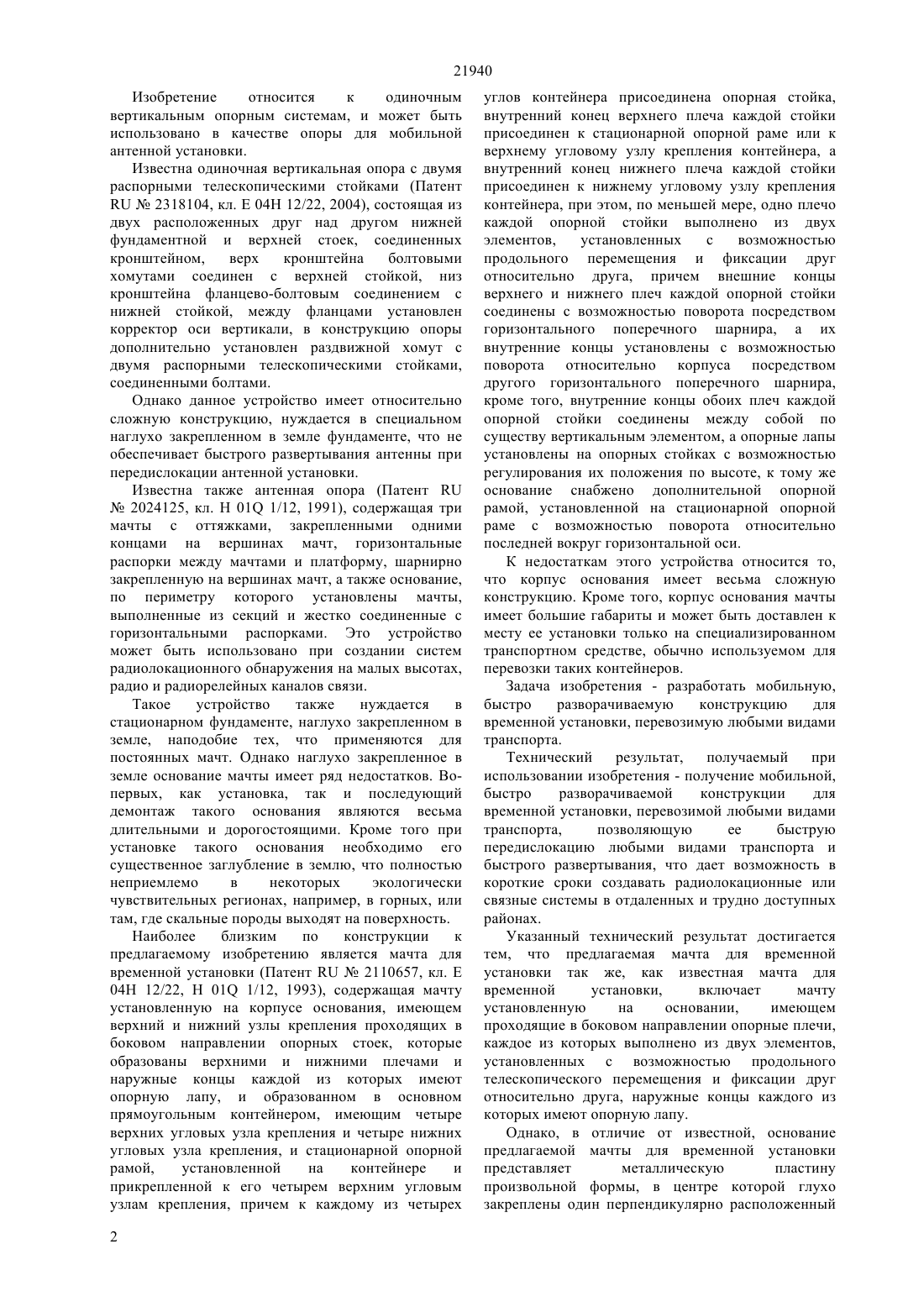

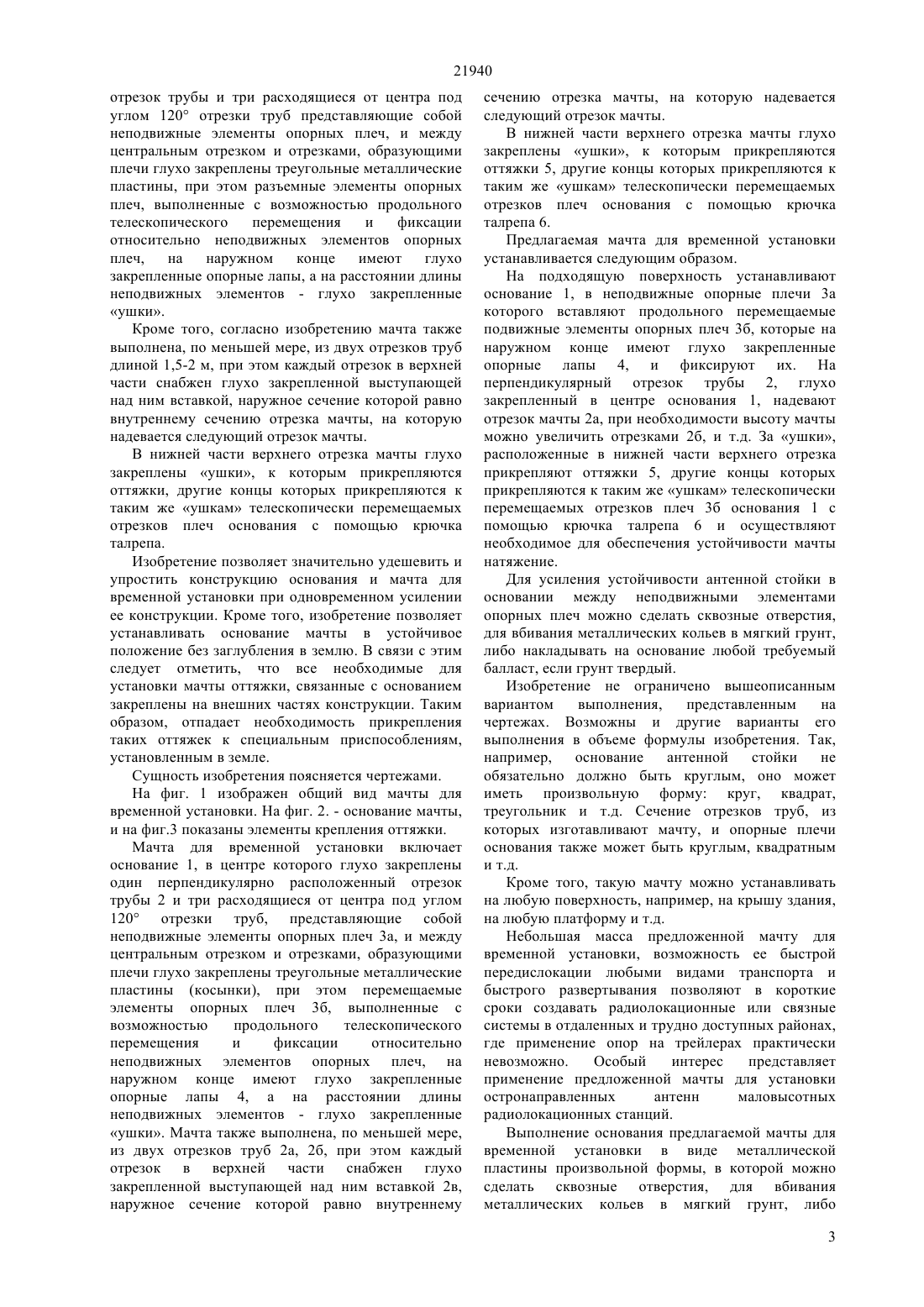

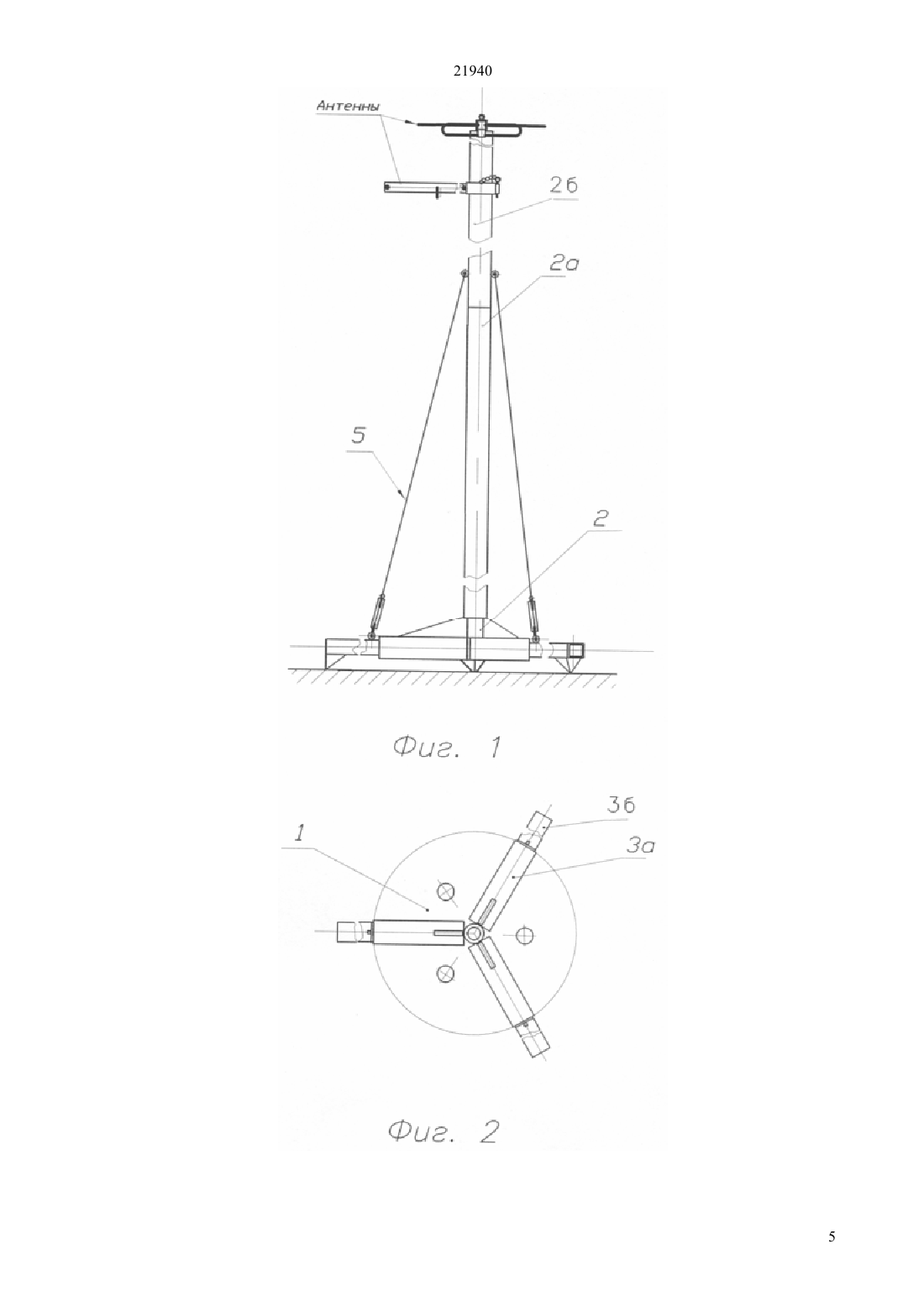

(51) 04 12/22 (2006.01) 01 1/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ возможностью продольного телескопического перемещения и фиксации друг относительно друга,наружные концы каждого из которых имеют опорную лапу, причем основание предлагаемой мачты для временной установки представляет металлическую пластину произвольной формы, в центре которой глухо закреплены один перпендикулярно расположенный отрезок трубы и три расходящиеся от центра под углом 120 отрезка труб,представляющие собой неподвижные элементы опорных плеч, и между центральным отрезком и отрезками, образующими плечи глухо закреплены треугольные металлические пластины, а разъемные элементы опорных плеч, выполненные с возможностью продольного телескопического перемещения и фиксации относительно неподвижных элементов опорных плеч, на расстоянии длины неподвижных элементов имеют глухо закрепленные ушки, при этом мачта также выполнена, по меньшей мере, из двух отрезков труб длиной 1,5-2 м, при этом каждый отрезок в верхней части снабжен глухо закрепленной выступающей над ним вставкой, наружное сечение которой равно внутреннему сечению отрезка мачты, на которую надевается следующий отрезок мачты, а в нижней части верхнего отрезка мачты глухо закреплены ушки, к которым прикрепляются оттяжки, другие концы которых прикрепляются к таким же ушкам телескопически перемещаемых отрезков плеч основания с помощью крючка талрепа.(72) Долгих Анатолий Георгиевич Белоусов Николай Николаевич Васильев Иван Вениаминович(73) Товарищество с ограниченной ответственностью Специальное конструкторско-технологическое бюро Гранит(54) МАЧТА ДЛЯ ВРЕМЕННОЙ УСТАНОВКИ(57) Изобретение относится к одиночным вертикальным опорным системам, и может быть использовано в качестве опоры для мобильной антенной установки. Технический результат, получаемый при использовании изобретения - получение мобильной,быстро разворачиваемой конструкции для временной установки, перевозимой любыми видами транспорта,позволяющую ее быструю передислокацию любыми видами транспорта и быстрого развертывания, что дает возможность в короткие сроки создавать радиолокационные или связные системы в отдаленных и трудно доступных районах. Предложенная конструкция для временной установки включает мачту установленную на основании, имеющем проходящие в боковом направлении опорные плечи, каждое из которых выполнено из двух элементов, установленных с 21940 Изобретение относится к одиночным вертикальным опорным системам, и может быть использовано в качестве опоры для мобильной антенной установки. Известна одиночная вертикальная опора с двумя распорными телескопическими стойками (Патент 2318104, кл. Е 04 Н 12/22, 2004), состоящая из двух расположенных друг над другом нижней фундаментной и верхней стоек, соединенных кронштейном,верх кронштейна болтовыми хомутами соединен с верхней стойкой, низ кронштейна фланцево-болтовым соединением с нижней стойкой, между фланцами установлен корректор оси вертикали, в конструкцию опоры дополнительно установлен раздвижной хомут с двумя распорными телескопическими стойками,соединенными болтами. Однако данное устройство имеет относительно сложную конструкцию, нуждается в специальном наглухо закрепленном в земле фундаменте, что не обеспечивает быстрого развертывания антенны при передислокации антенной установки. Известна также антенная опора (Патент 2024125, кл. Н 01 1/12, 1991), содержащая три мачты с оттяжками, закрепленными одними концами на вершинах мачт, горизонтальные распорки между мачтами и платформу, шарнирно закрепленную на вершинах мачт, а также основание,по периметру которого установлены мачты,выполненные из секций и жестко соединенные с горизонтальными распорками. Это устройство может быть использовано при создании систем радиолокационного обнаружения на малых высотах,радио и радиорелейных каналов связи. Такое устройство также нуждается в стационарном фундаменте, наглухо закрепленном в земле, наподобие тех, что применяются для постоянных мачт. Однако наглухо закрепленное в земле основание мачты имеет ряд недостатков. Вопервых, как установка, так и последующий демонтаж такого основания являются весьма длительными и дорогостоящими. Кроме того при установке такого основания необходимо его существенное заглубление в землю, что полностью неприемлемо в некоторых экологически чувствительных регионах, например, в горных, или там, где скальные породы выходят на поверхность. Наиболее близким по конструкции к предлагаемому изобретению является мачта для временной установки (Патент 2110657, кл. Е 04 Н 12/22, Н 01 1/12, 1993), содержащая мачту установленную на корпусе основания, имеющем верхний и нижний узлы крепления проходящих в боковом направлении опорных стоек, которые образованы верхними и нижними плечами и наружные концы каждой из которых имеют опорную лапу, и образованном в основном прямоугольным контейнером, имеющим четыре верхних угловых узла крепления и четыре нижних угловых узла крепления, и стационарной опорной рамой,установленной на контейнере и прикрепленной к его четырем верхним угловым узлам крепления, причем к каждому из четырех 2 углов контейнера присоединена опорная стойка,внутренний конец верхнего плеча каждой стойки присоединен к стационарной опорной раме или к верхнему угловому узлу крепления контейнера, а внутренний конец нижнего плеча каждой стойки присоединен к нижнему угловому узлу крепления контейнера, при этом, по меньшей мере, одно плечо каждой опорной стойки выполнено из двух элементов,установленных с возможностью продольного перемещения и фиксации друг относительно друга, причем внешние концы верхнего и нижнего плеч каждой опорной стойки соединены с возможностью поворота посредством горизонтального поперечного шарнира, а их внутренние концы установлены с возможностью поворота относительно корпуса посредством другого горизонтального поперечного шарнира,кроме того, внутренние концы обоих плеч каждой опорной стойки соединены между собой по существу вертикальным элементом, а опорные лапы установлены на опорных стойках с возможностью регулирования их положения по высоте, к тому же основание снабжено дополнительной опорной рамой, установленной на стационарной опорной раме с возможностью поворота относительно последней вокруг горизонтальной оси. К недостаткам этого устройства относится то,что корпус основания имеет весьма сложную конструкцию. Кроме того, корпус основания мачты имеет большие габариты и может быть доставлен к месту ее установки только на специализированном транспортном средстве, обычно используемом для перевозки таких контейнеров. Задача изобретения - разработать мобильную,быстро разворачиваемую конструкцию для временной установки, перевозимую любыми видами транспорта. Технический результат, получаемый при использовании изобретения - получение мобильной,быстро разворачиваемой конструкции для временной установки, перевозимой любыми видами транспорта,позволяющую ее быструю передислокацию любыми видами транспорта и быстрого развертывания, что дает возможность в короткие сроки создавать радиолокационные или связные системы в отдаленных и трудно доступных районах. Указанный технический результат достигается тем, что предлагаемая мачта для временной установки так же, как известная мачта для временной установки,включает мачту установленную на основании,имеющем проходящие в боковом направлении опорные плечи,каждое из которых выполнено из двух элементов,установленных с возможностью продольного телескопического перемещения и фиксации друг относительно друга, наружные концы каждого из которых имеют опорную лапу. Однако, в отличие от известной, основание предлагаемой мачты для временной установки представляет металлическую пластину произвольной формы, в центре которой глухо закреплены один перпендикулярно расположенный 21940 отрезок трубы и три расходящиеся от центра под углом 120 отрезки труб представляющие собой неподвижные элементы опорных плеч, и между центральным отрезком и отрезками, образующими плечи глухо закреплены треугольные металлические пластины, при этом разъемные элементы опорных плеч, выполненные с возможностью продольного телескопического перемещения и фиксации относительно неподвижных элементов опорных плеч, на наружном конце имеют глухо закрепленные опорные лапы, а на расстоянии длины неподвижных элементов - глухо закрепленные ушки. Кроме того, согласно изобретению мачта также выполнена, по меньшей мере, из двух отрезков труб длиной 1,5-2 м, при этом каждый отрезок в верхней части снабжен глухо закрепленной выступающей над ним вставкой, наружное сечение которой равно внутреннему сечению отрезка мачты, на которую надевается следующий отрезок мачты. В нижней части верхнего отрезка мачты глухо закреплены ушки, к которым прикрепляются оттяжки, другие концы которых прикрепляются к таким же ушкам телескопически перемещаемых отрезков плеч основания с помощью крючка талрепа. Изобретение позволяет значительно удешевить и упростить конструкцию основания и мачта для временной установки при одновременном усилении ее конструкции. Кроме того, изобретение позволяет устанавливать основание мачты в устойчивое положение без заглубления в землю. В связи с этим следует отметить, что все необходимые для установки мачты оттяжки, связанные с основанием закреплены на внешних частях конструкции. Таким образом, отпадает необходимость прикрепления таких оттяжек к специальным приспособлениям,установленным в земле. Сущность изобретения поясняется чертежами. На фиг. 1 изображен общий вид мачты для временной установки. На фиг. 2. - основание мачты,и на фиг.3 показаны элементы крепления оттяжки. Мачта для временной установки включает основание 1, в центре которого глухо закреплены один перпендикулярно расположенный отрезок трубы 2 и три расходящиеся от центра под углом 120 отрезки труб, представляющие собой неподвижные элементы опорных плеч 3 а, и между центральным отрезком и отрезками, образующими плечи глухо закреплены треугольные металлические пластины (косынки), при этом перемещаемые элементы опорных плеч 3 б, выполненные с возможностью продольного телескопического перемещения и фиксации относительно неподвижных элементов опорных плеч, на наружном конце имеют глухо закрепленные опорные лапы 4, а на расстоянии длины неподвижных элементов - глухо закрепленные ушки. Мачта также выполнена, по меньшей мере,из двух отрезков труб 2 а, 2 б, при этом каждый отрезок в верхней части снабжен глухо закрепленной выступающей над ним вставкой 2 в,наружное сечение которой равно внутреннему сечению отрезка мачты, на которую надевается следующий отрезок мачты. В нижней части верхнего отрезка мачты глухо закреплены ушки, к которым прикрепляются оттяжки 5, другие концы которых прикрепляются к таким же ушкам телескопически перемещаемых отрезков плеч основания с помощью крючка талрепа 6. Предлагаемая мачта для временной установки устанавливается следующим образом. На подходящую поверхность устанавливают основание 1, в неподвижные опорные плечи 3 а которого вставляют продольного перемещаемые подвижные элементы опорных плеч 3 б, которые на наружном конце имеют глухо закрепленные опорные лапы 4, и фиксируют их. На перпендикулярный отрезок трубы 2, глухо закрепленный в центре основания 1, надевают отрезок мачты 2 а, при необходимости высоту мачты можно увеличить отрезками 2 б, и т.д. За ушки,расположенные в нижней части верхнего отрезка прикрепляют оттяжки 5, другие концы которых прикрепляются к таким же ушкам телескопически перемещаемых отрезков плеч 3 б основания 1 с помощью крючка талрепа 6 и осуществляют необходимое для обеспечения устойчивости мачты натяжение. Для усиления устойчивости антенной стойки в основании между неподвижными элементами опорных плеч можно сделать сквозные отверстия,для вбивания металлических кольев в мягкий грунт,либо накладывать на основание любой требуемый балласт, если грунт твердый. Изобретение не ограничено вышеописанным вариантом выполнения,представленным на чертежах. Возможны и другие варианты его выполнения в объеме формулы изобретения. Так,например, основание антенной стойки не обязательно должно быть круглым, оно может иметь произвольную форму круг, квадрат,треугольник и т.д. Сечение отрезков труб, из которых изготавливают мачту, и опорные плечи основания также может быть круглым, квадратным и т.д. Кроме того, такую мачту можно устанавливать на любую поверхность, например, на крышу здания,на любую платформу и т.д. Небольшая масса предложенной мачту для временной установки, возможность ее быстрой передислокации любыми видами транспорта и быстрого развертывания позволяют в короткие сроки создавать радиолокационные или связные системы в отдаленных и трудно доступных районах,где применение опор на трейлерах практически невозможно. Особый интерес представляет применение предложенной мачты для установки остронаправленных антенн маловысотных радиолокационных станций. Выполнение основания предлагаемой мачты для временной установки в виде металлической пластины произвольной формы, в которой можно сделать сквозные отверстия, для вбивания металлических кольев в мягкий грунт, либо 3 21940 накладывать на основание любой требуемый балласт, если грунт твердый, позволило придать стойке дополнительную устойчивость при снижении затрат на изготовление основания. Выполнение мачты в виде отрезков труб с глухо закрепленными вставками, позволило увеличивать высоту мачты простым увеличением таких отрезков. При этом отрезки могут быть изготовлены из любых труб подходящего диаметра,к которым прикрепляются оттяжки, другие концы которых прикрепляются к таким же ушкам телескопически перемещаемых отрезков плеч основания с помощью крючка талрепа. Выполнение оттяжки с талрепом, закрепляемой в нижней части верхнего отрезка мачты к глухо закрепленным ушкам, и с помощью крючка талрепа 6 прикрепляемой к перемещаемым отрезкам плеч основания позволило осуществить необходимую устойчивость мачты путем натяжения троса оттяжки. Анализ известных технических решений позволяет сделать вывод, что предлагаемое техническое решение является новым и не следует очевидным образом из известного уровня техники. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Мачта для временной установки, включающая мачту установленную на основании, имеющем проходящие в боковом направлении опорные плечи,каждое из которых выполнено из двух элементов,установленных с возможностью продольного телескопического перемещения и фиксации друг относительно друга, наружные концы каждого из которых имеют опорную лапу, отличающаяся тем,что основание предлагаемой мачты для временной установки представляет металлическую пластину произвольной формы, в центре которой глухо закреплены один перпендикулярно расположенный отрезок трубы и три расходящиеся от центра под углом 120 отрезки труб представляющие собой неподвижные элементы опорных плеч, и между центральным отрезком и отрезками, образующими плечи глухо закреплены треугольные металлические пластины, а разъемные элементы опорных плеч,выполненные с возможностью продольного телескопического перемещения и фиксации относительно неподвижных элементов опорных плечна расстоянии длины неподвижных элементов имеют глухо закрепленные ушки. 2. Мачта для временной установки по п. 1,отличающаяся тем, что мачта также выполнена, по меньшей мере, из двух отрезков труб длиной 1,5-2 м, при этом каждый отрезок в верхней части снабжен глухо закрепленной выступающей над ним вставкой, наружное сечение которой равно внутреннему сечению отрезка мачты, на которую надевается следующий отрезок мачты, а в нижней части верхнего отрезка мачты глухо закреплены ушки, к которым прикрепляются оттяжки, другие концы которых прикрепляются к таким же ушкам телескопически перемещаемых отрезков плеч основания с помощью крючка талрепа.
