Способ определения вертикальных перемещений трамбовки в грунте при вытрамбовывании котлована

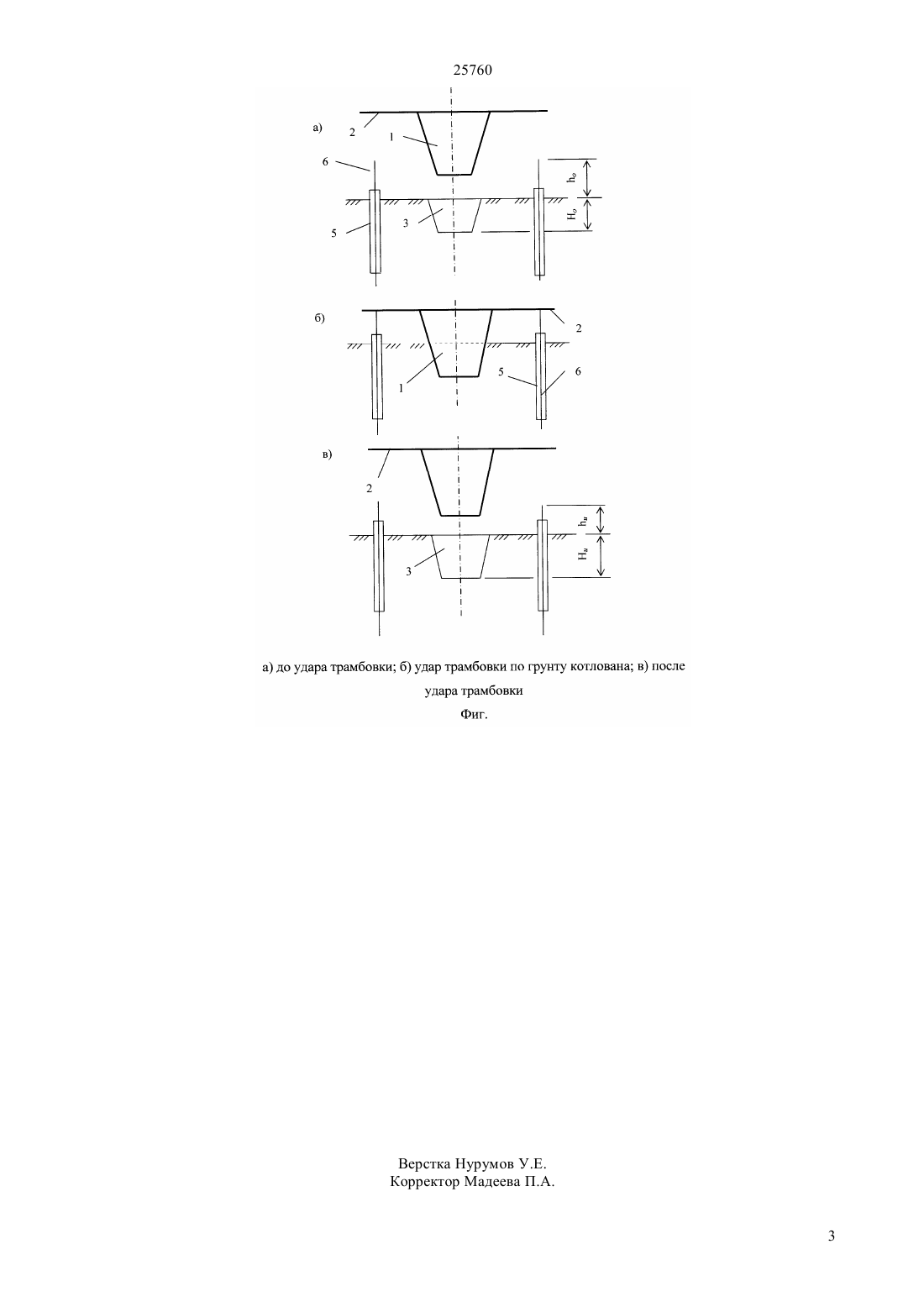

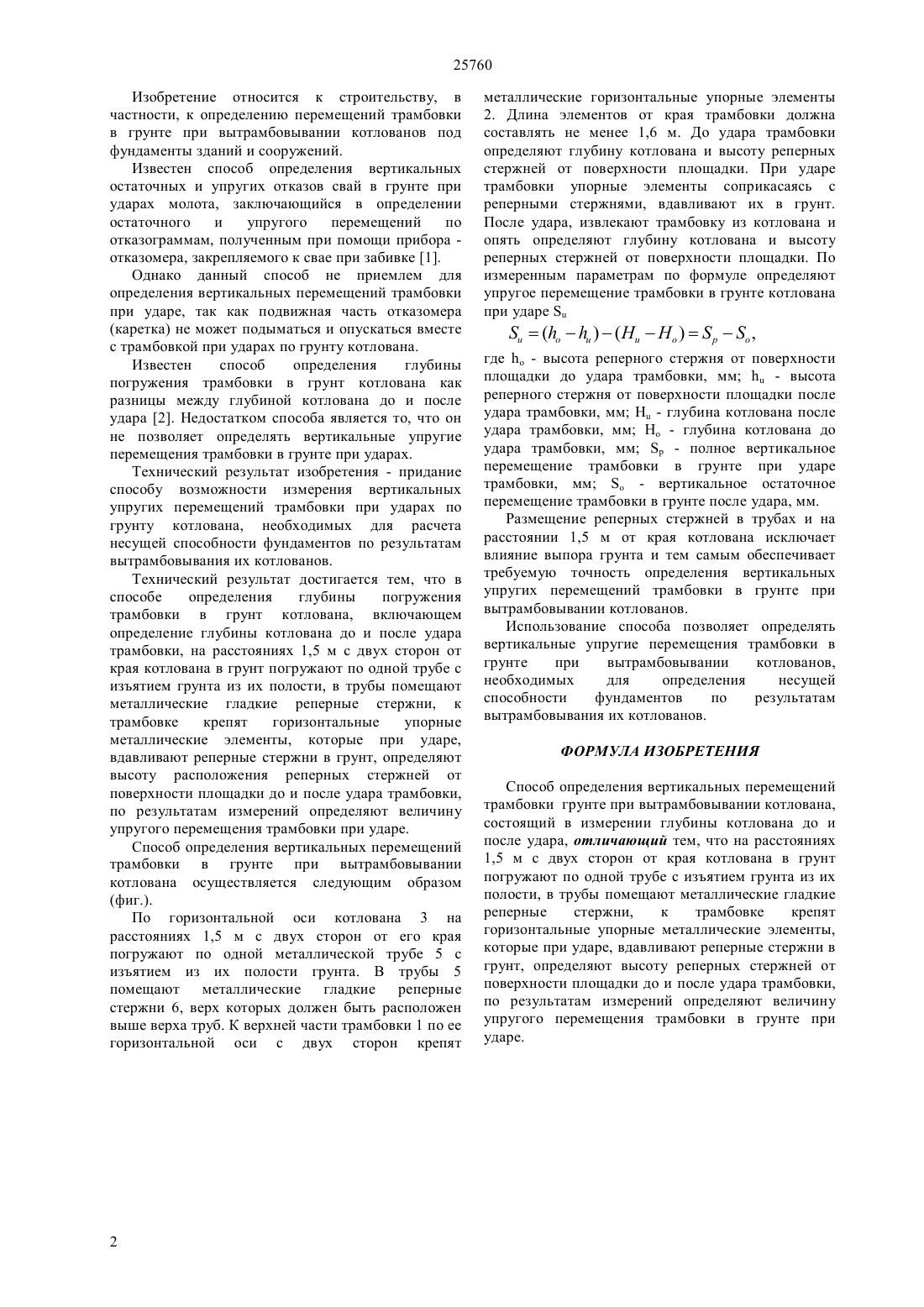

(51) 02 1/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к строительству, в частности, к определению перемещений трамбовки в фунте при вытрамбовывании котлованов под фундаменты зданий и сооружений. Способ определения вертикальных перемещений трамбовки состоит в том, что на расстояниях 1,5 м с двух сторон от края котлована в грунт погружают по одной трубе с изъятием грунта из их полости, в трубы помещают металлические гладкие реперные стержни, к трамбовке крепят горизонтальные упорные металлические элементы, которые при ударе, вдавливают реперные стержни в грунт,определяют глубину котлована и высоту реперных стержней от поверхности площадки до и после удара трамбовки, по результатам измерений определяют величину упругого перемещения трамбовки в грунте при ударе.(72) Бекбасаров Исабай Исакович Исаков Галым Исабаевич Саимбетова Ботагоз Темирхановна(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Шилибеков С.К., Бекбасаров И.И., Джанузаков Б.Б. Результаты исследований процесса вытрамбовывания котлованов различных форм под фундаменты // Межвузовский сборник научных трудов Основания и фундаметы в геологических условиях Урала. Пермь ППИ, 1986. с. 61-67(54) СПОСОБ ОПРЕДЕЛЕНИЯ ВЕРТИКАЛЬНЫХ ПЕРЕМЕЩЕНИЙ ТРАМБОВКИ В ГРУНТЕ ПРИ ВЫТРАМБОВЫВАНИИ КОТЛОВАНА 25760 Изобретение относится к строительству, в частности, к определению перемещений трамбовки в грунте при вытрамбовывании котлованов под фундаменты зданий и сооружений. Известен способ определения вертикальных остаточных и упругих отказов свай в грунте при ударах молота, заключающийся в определении остаточного и упругого перемещений по отказограммам, полученным при помощи прибора отказомера, закрепляемого к свае при забивке 1. Однако данный способ не приемлем для определения вертикальных перемещений трамбовки при ударе, так как подвижная часть отказомера(каретка) не может подыматься и опускаться вместе с трамбовкой при ударах по грунту котлована. Известен способ определения глубины погружения трамбовки в грунт котлована как разницы между глубиной котлована до и после удара 2. Недостатком способа является то, что он не позволяет определять вертикальные упругие перемещения трамбовки в грунте при ударах. Технический результат изобретения - придание способу возможности измерения вертикальных упругих перемещений трамбовки при ударах по грунту котлована, необходимых для расчета несущей способности фундаментов по результатам вытрамбовывания их котлованов. Технический результат достигается тем, что в способе определения глубины погружения трамбовки в грунт котлована, включающем определение глубины котлована до и после удара трамбовки, на расстояниях 1,5 м с двух сторон от края котлована в грунт погружают по одной трубе с изъятием грунта из их полости, в трубы помещают металлические гладкие реперные стержни, к трамбовке крепят горизонтальные упорные металлические элементы, которые при ударе,вдавливают реперные стержни в грунт, определяют высоту расположения реперных стержней от поверхности площадки до и после удара трамбовки,по результатам измерений определяют величину упругого перемещения трамбовки при ударе. Способ определения вертикальных перемещений трамбовки в грунте при вытрамбовывании котлована осуществляется следующим образом(фиг.). По горизонтальной оси котлована 3 на расстояниях 1,5 м с двух сторон от его края погружают по одной металлической трубе 5 с изъятием из их полости грунта. В трубы 5 помещают металлические гладкие реперные стержни 6, верх которых должен быть расположен выше верха труб. К верхней части трамбовки 1 по ее горизонтальной оси с двух сторон крепят металлические горизонтальные упорные элементы 2. Длина элементов от края трамбовки должна составлять не менее 1,6 м. До удара трамбовки определяют глубину котлована и высоту реперных стержней от поверхности площадки. При ударе трамбовки упорные элементы соприкасаясь с реперными стержнями, вдавливают их в грунт. После удара, извлекают трамбовку из котлована и опять определяют глубину котлована и высоту реперных стержней от поверхности площадки. По измеренным параметрам по формуле определяют упругое перемещение трамбовки в грунте котлована при ударе,где- высота реперного стержня от поверхности площадки до удара трамбовки, мм- высота реперного стержня от поверхности площадки после удара трамбовки, мм Н - глубина котлована после удара трамбовки, мм Н - глубина котлована до удара трамбовки, мм- полное вертикальное перемещение трамбовки в грунте при ударе трамбовки, мм- вертикальное остаточное перемещение трамбовки в грунте после удара, мм. Размещение реперных стержней в трубах и на расстоянии 1,5 м от края котлована исключает влияние выпора грунта и тем самым обеспечивает требуемую точность определения вертикальных упругих перемещений трамбовки в грунте при вытрамбовывании котлованов. Использование способа позволяет определять вертикальные упругие перемещения трамбовки в грунте при вытрамбовывании котлованов,необходимых для определения несущей способности фундаментов по результатам вытрамбовывания их котлованов. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ определения вертикальных перемещений трамбовки грунте при вытрамбовывании котлована,состоящий в измерении глубины котлована до и после удара, отличающий тем, что на расстояниях 1,5 м с двух сторон от края котлована в грунт погружают по одной трубе с изъятием грунта из их полости, в трубы помещают металлические гладкие реперные стержни,к трамбовке крепят горизонтальные упорные металлические элементы,которые при ударе, вдавливают реперные стержни в грунт, определяют высоту реперных стержней от поверхности площадки до и после удара трамбовки,по результатам измерений определяют величину упругого перемещения трамбовки в грунте при ударе.
