Оросительная система

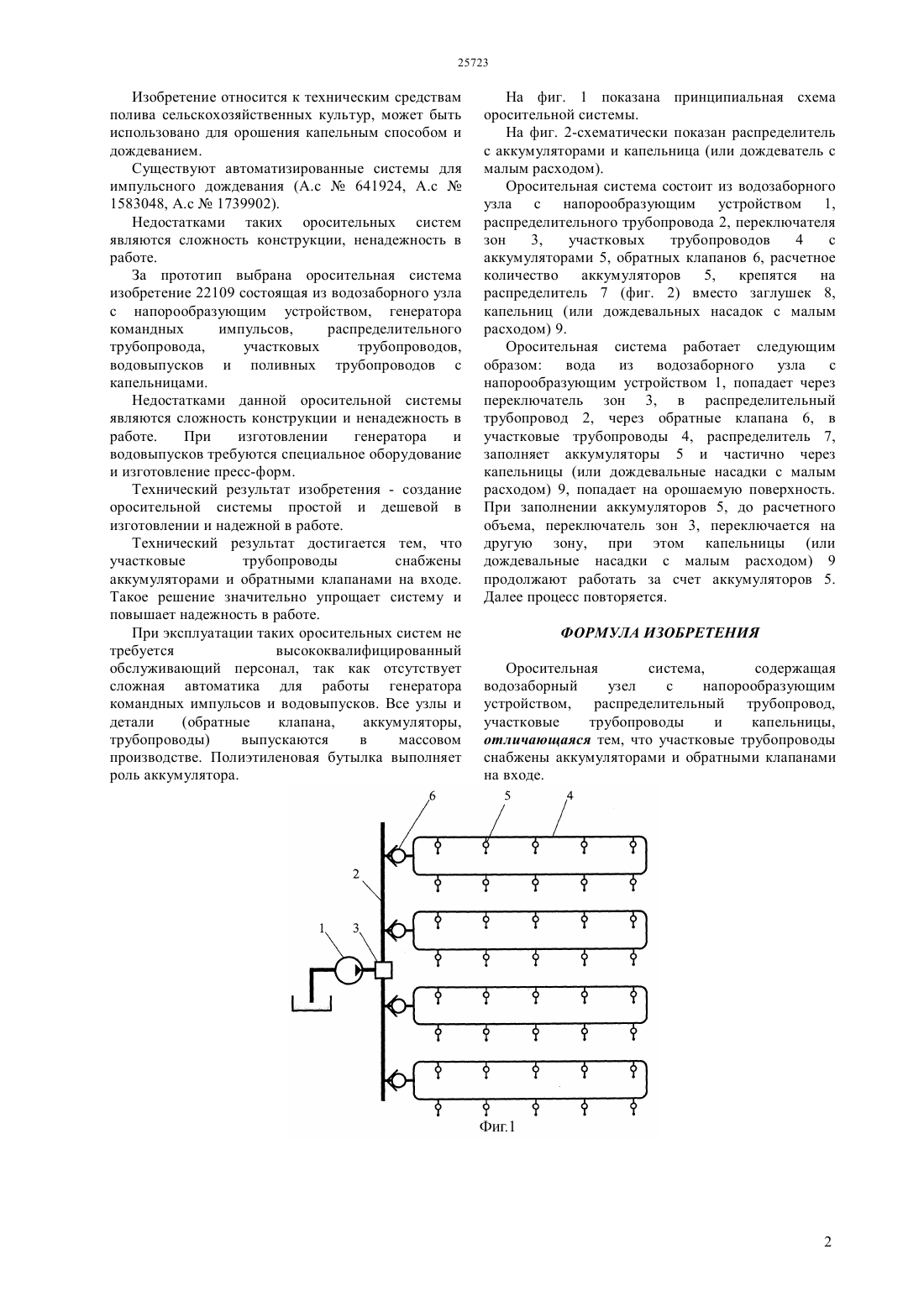

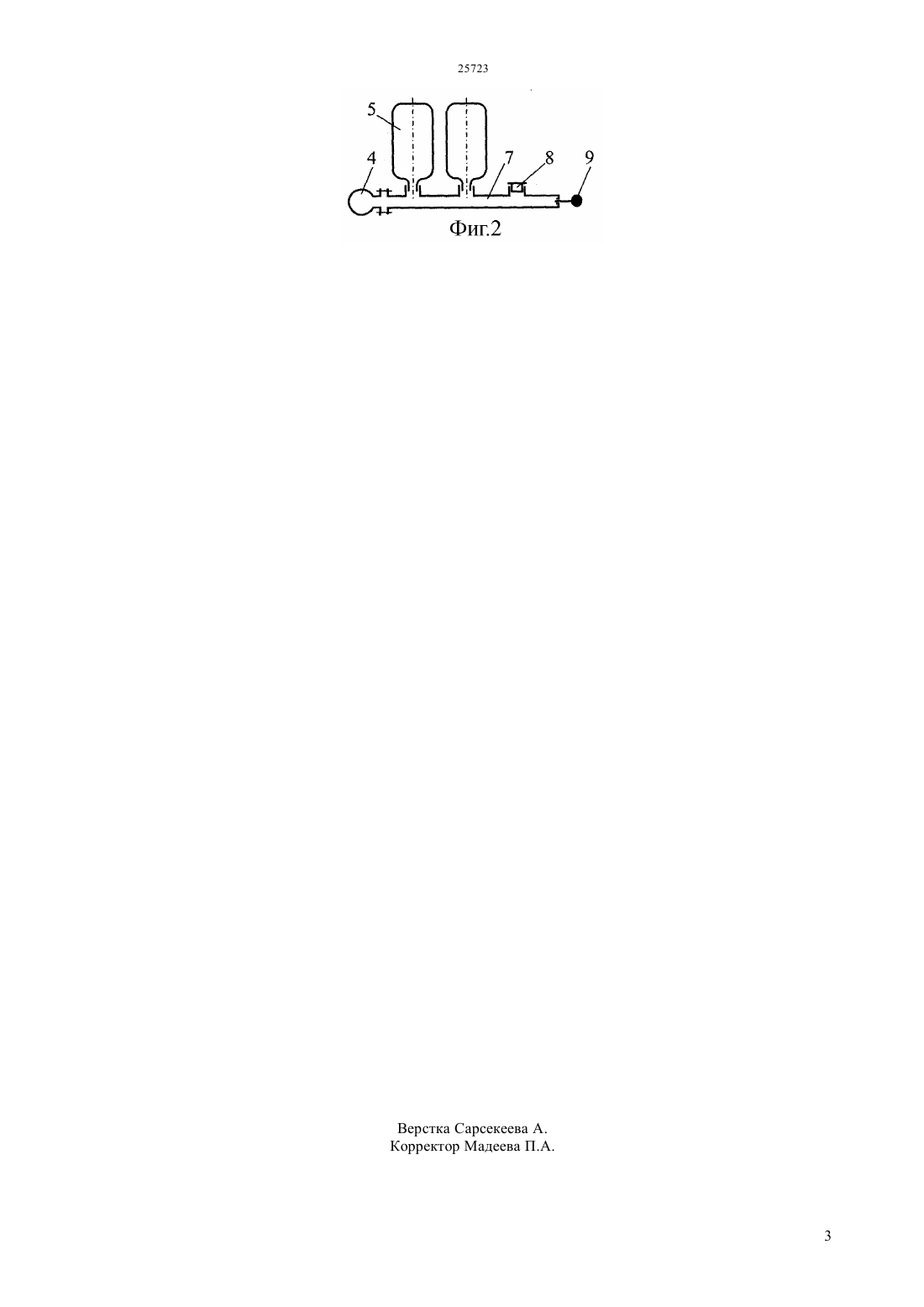

(51) 01 25/02 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ зон, участковых трубопроводов с аккумуляторами,обратных клапанов, капельниц (или дождевальных насадок с малым расходом). Новизна заключается в том, что участковые трубопроводы снабжены аккумуляторами и обратными клапанами на входе. Такое решение значительно упрощает систему и повышает надежность в работе. При эксплуатации таких оросительных систем не требуется высококвалифицированный обслуживающий персонал, так как отсутствует сложная автоматика для работы генератора командных импульсов и водовыпусков. Все узлы и детали (обратные клапана, аккумуляторы - бутылки из полиэтилена,трубопроводы) выпускаются в массовом производстве. Изготовление и монтаж можно организовать в любых условиях.(72) Балгабаев Нурлан Нурмаханович Кандрин Николай Ильич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства(57) Изобретение относится к техническим средствам полива сельскохозяйственных культур,может быть использовано для орошения капельным способом и дождеванием. Оросительная система состоит из водозаборного узла с напорообразующим устройством,распределительного трубопровода, переключателя Изобретение относится к техническим средствам полива сельскохозяйственных культур, может быть использовано для орошения капельным способом и дождеванием. Существуют автоматизированные системы для импульсного дождевания (А.с 641924, А.с 1583048, А.с 1739902). Недостатками таких оросительных систем являются сложность конструкции, ненадежность в работе. За прототип выбрана оросительная система изобретение 22109 состоящая из водозаборного узла с напорообразующим устройством, генератора командных импульсов,распределительного трубопровода,участковых трубопроводов,водовыпусков и поливных трубопроводов с капельницами. Недостатками данной оросительной системы являются сложность конструкции и ненадежность в работе. При изготовлении генератора и водовыпусков требуются специальное оборудование и изготовление пресс-форм. Технический результат изобретения - создание оросительной системы простой и дешевой в изготовлении и надежной в работе. Технический результат достигается тем, что участковые трубопроводы снабжены аккумуляторами и обратными клапанами на входе. Такое решение значительно упрощает систему и повышает надежность в работе. При эксплуатации таких оросительных систем не требуется высококвалифицированный обслуживающий персонал, так как отсутствует сложная автоматика для работы генератора командных импульсов и водовыпусков. Все узлы и детали(обратные клапана,аккумуляторы,трубопроводы) выпускаются в массовом производстве. Полиэтиленовая бутылка выполняет роль аккумулятора. На фиг. 1 показана принципиальная схема оросительной системы. На фиг. 2-схематически показан распределитель с аккумуляторами и капельница (или дождеватель с малым расходом). Оросительная система состоит из водозаборного узла с напорообразующим устройством 1,распределительного трубопровода 2, переключателя зон 3,участковых трубопроводов 4 с аккумуляторами 5, обратных клапанов 6, расчетное количество аккумуляторов 5, крепятся на распределитель 7 (фиг. 2) вместо заглушек 8,капельниц (или дождевальных насадок с малым расходом) 9. Оросительная система работает следующим образом вода из водозаборного узла с напорообразующим устройством 1, попадает через переключатель зон 3, в распределительный трубопровод 2, через обратные клапана 6, в участковые трубопроводы 4, распределитель 7,заполняет аккумуляторы 5 и частично через капельницы (или дождевальные насадки с малым расходом) 9, попадает на орошаемую поверхность. При заполнении аккумуляторов 5, до расчетного объема, переключатель зон 3, переключается на другую зону, при этом капельницы (или дождевальные насадки с малым расходом) 9 продолжают работать за счет аккумуляторов 5. Далее процесс повторяется. ФОРМУЛА ИЗОБРЕТЕНИЯ Оросительная система,содержащая водозаборный узел с напорообразующим устройством, распределительный трубопровод,участковые трубопроводы и капельницы,отличающаяся тем, что участковые трубопроводы снабжены аккумуляторами и обратными клапанами на входе.
