Устройство для термодинамического воздействия на скважину

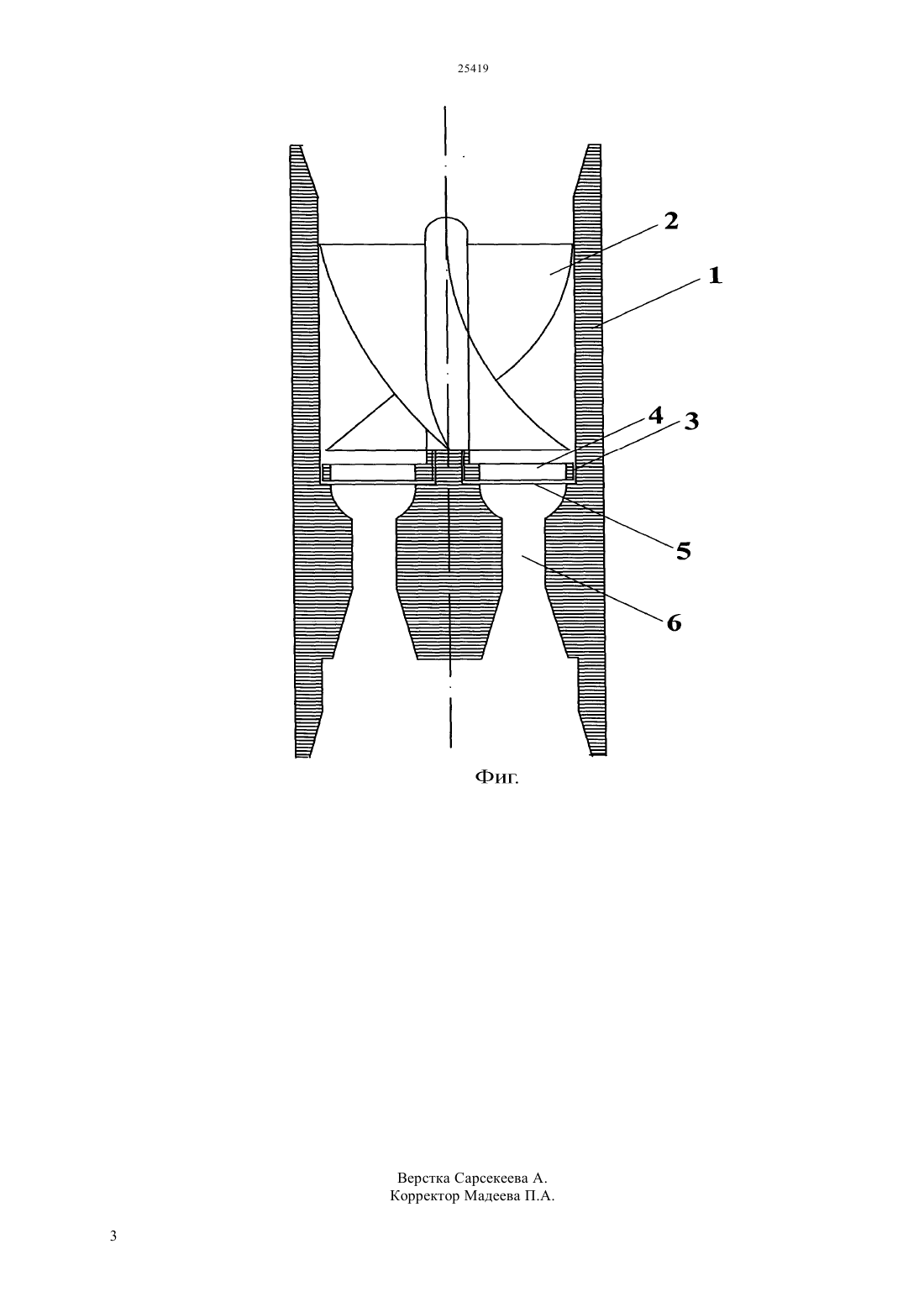

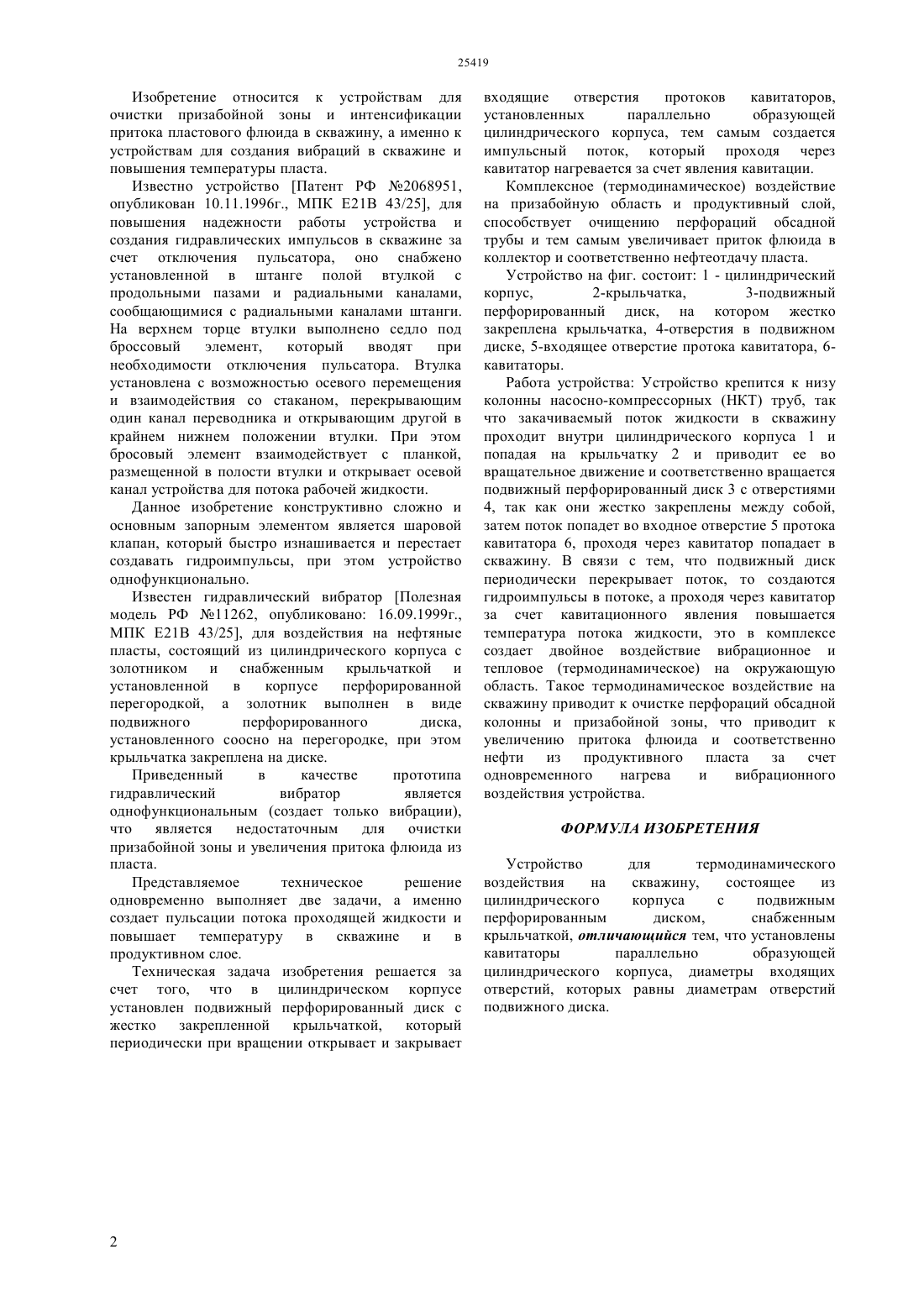

(51) 21 43/12(2011.01) 21 43/25 (2011.01) 21 33/08 (2011.01) 21 33/10 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Термодинамическое воздействие на скважину и на продуктивный слой осуществляется за счет того,что в цилиндрическом корпусе установлен подвижный перфорированный диск с крыльчаткой,который периодически при вращении открывает и закрывает входящие отверстия для протоков кавитаторов,установленных параллельно образующей цилиндрического корпуса, тем самым создается импульсный поток, который проходя через кавитатор нагревается за счет явления кавитации. Комплексное (термодинамическое) воздействие на призабойную область и продуктивный слой,способствует очищению перфораций обсадной трубы и тем самым увеличивает нефтеотдачу пласта.(76) Альпаев Абай Ахметович уантаев Нысанбай Есеркепулы Женусов Адиль Есимович(56) Полезная модель РФ 11262, МПК Е 21 В 43/25, 16.09.1999(54) УСТРОЙСТВО ДЛЯ ТЕРМОДИНАМИЧЕСКОГО ВОЗДЕЙСТВИЯ НА СКВАЖИНУ(57) Изобретение относится к устройствам для очистки призабойной зоны и интенсификации притока пластового флюида в скважину, а именно к устройствам для создания вибраций в скважине и повышения температуры пласта. Изобретение относится к устройствам для очистки призабойной зоны и интенсификации притока пластового флюида в скважину, а именно к устройствам для создания вибраций в скважине и повышения температуры пласта. Известно устройство Патент РФ 2068951,опубликован 10.11.1996 г., МПК Е 21 В 43/25, для повышения надежности работы устройства и создания гидравлических импульсов в скважине за счет отключения пульсатора, оно снабжено установленной в штанге полой втулкой с продольными пазами и радиальными каналами,сообщающимися с радиальными каналами штанги. На верхнем торце втулки выполнено седло под броссовый элемент,который вводят при необходимости отключения пульсатора. Втулка установлена с возможностью осевого перемещения и взаимодействия со стаканом, перекрывающим один канал переводника и открывающим другой в крайнем нижнем положении втулки. При этом бросовый элемент взаимодействует с планкой,размещенной в полости втулки и открывает осевой канал устройства для потока рабочей жидкости. Данное изобретение конструктивно сложно и основным запорным элементом является шаровой клапан, который быстро изнашивается и перестает создавать гидроимпульсы, при этом устройство однофункционально. Известен гидравлический вибратор Полезная модель РФ 11262, опубликовано 16.09.1999 г.,МПК Е 21 В 43/25, для воздействия на нефтяные пласты, состоящий из цилиндрического корпуса с золотником и снабженным крыльчаткой и установленной в корпусе перфорированной перегородкой, а золотник выполнен в виде подвижного перфорированного диска,установленного соосно на перегородке, при этом крыльчатка закреплена на диске. Приведенный в качестве прототипа гидравлический вибратор является однофункциональным (создает только вибрации),что является недостаточным для очистки призабойной зоны и увеличения притока флюида из пласта. Представляемое техническое решение одновременно выполняет две задачи, а именно создает пульсации потока проходящей жидкости и повышает температуру в скважине и в продуктивном слое. Техническая задача изобретения решается за счет того, что в цилиндрическом корпусе установлен подвижный перфорированный диск с жестко закрепленной крыльчаткой, который периодически при вращении открывает и закрывает входящие отверстия протоков кавитаторов,установленных параллельно образующей цилиндрического корпуса, тем самым создается импульсный поток, который проходя через кавитатор нагревается за счет явления кавитации. Комплексное (термодинамическое) воздействие на призабойную область и продуктивный слой,способствует очищению перфораций обсадной трубы и тем самым увеличивает приток флюида в коллектор и соответственно нефтеотдачу пласта. Устройство на фиг. состоит 1 - цилиндрический корпус,2-крыльчатка,3-подвижный перфорированный диск, на котором жестко закреплена крыльчатка, 4-отверстия в подвижном диске, 5-входящее отверстие протока кавитатора, 6 кавитаторы. Работа устройства Устройство крепится к низу колонны насосно-компрессорных (НКТ) труб, так что закачиваемый поток жидкости в скважину проходит внутри цилиндрического корпуса 1 и попадая на крыльчатку 2 и приводит ее во вращательное движение и соответственно вращается подвижный перфорированный диск 3 с отверстиями 4, так как они жестко закреплены между собой,затем поток попадет во входное отверстие 5 протока кавитатора 6, проходя через кавитатор попадает в скважину. В связи с тем, что подвижный диск периодически перекрывает поток, то создаются гидроимпульсы в потоке, а проходя через кавитатор за счет кавитационного явления повышается температура потока жидкости, это в комплексе создает двойное воздействие вибрационное и тепловое (термодинамическое) на окружающую область. Такое термодинамическое воздействие на скважину приводит к очистке перфораций обсадной колонны и призабойной зоны, что приводит к увеличению притока флюида и соответственно нефти из продуктивного пласта за счет одновременного нагрева и вибрационного воздействия устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для термодинамического воздействия на скважину,состоящее из цилиндрического корпуса с подвижным перфорированным диском,снабженным крыльчаткой, отличающийся тем, что установлены кавитаторы параллельно образующей цилиндрического корпуса, диаметры входящих отверстий, которых равны диаметрам отверстий подвижного диска.
