Абсорбер-пылеуловитель

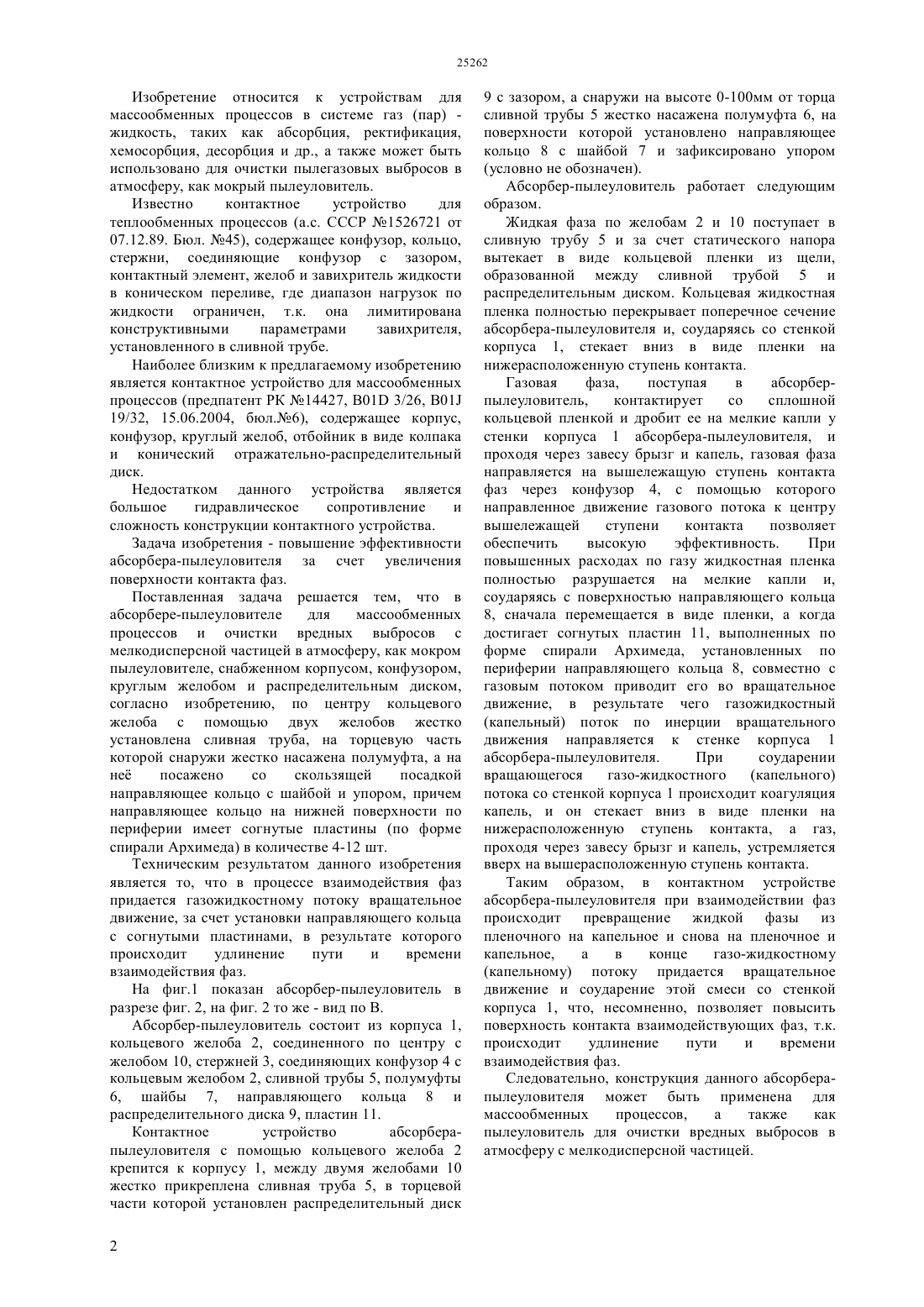

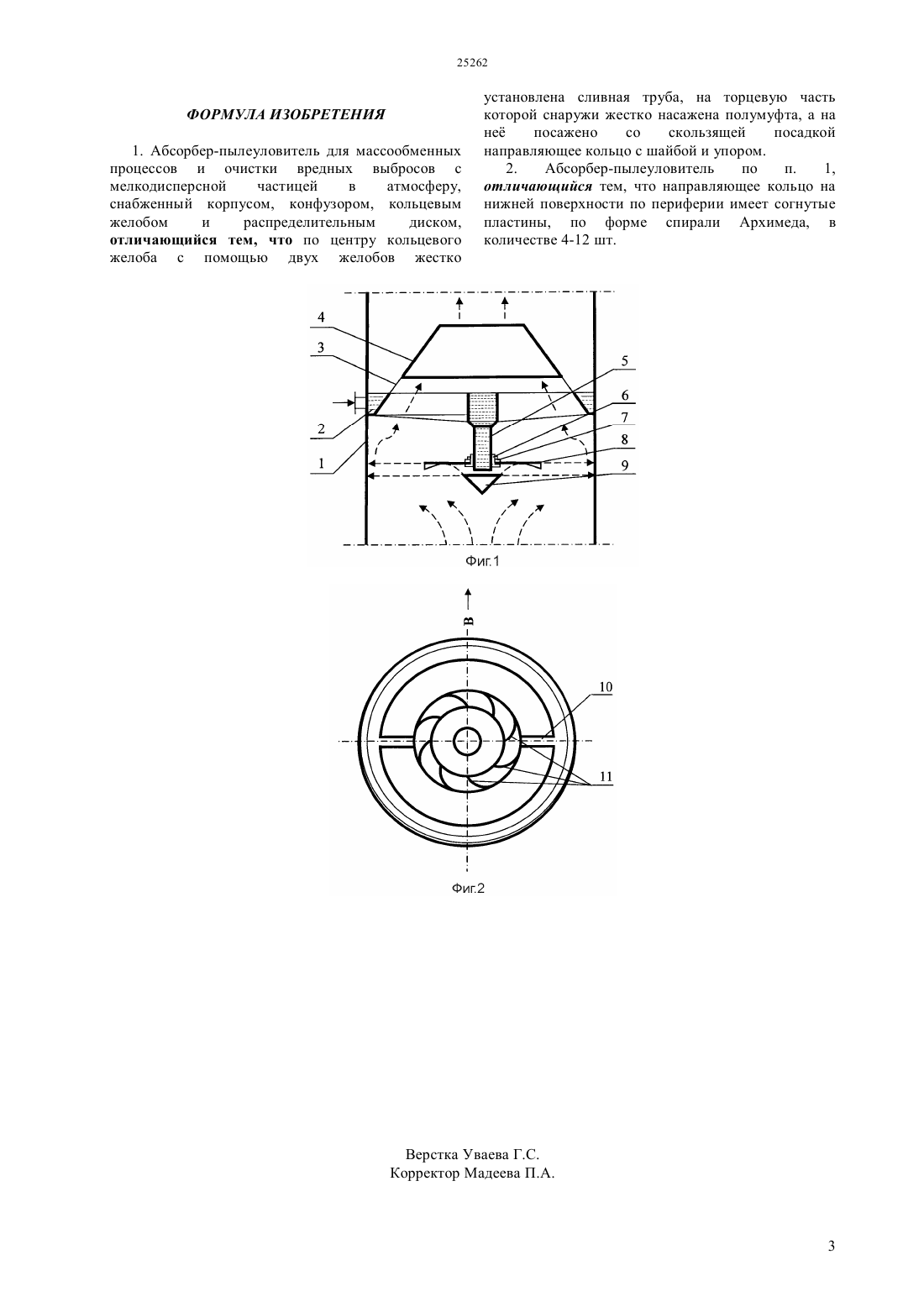

(51) 01 3/26 (2011.01) 01 19/32 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ процессов и очистки вредных выбросов с мелкодисперсной частицей в атмосферу, как мокром пылеуловителе, снабженном корпусом, конфузором,круглым желобом и распределительным диском,согласно изобретению, по центру кольцевого желоба с помощью двух желобов жестко установлена сливная труба, на торцевую часть которой снаружи жестко насажена полумуфта, а на не посажено со скользящей посадкой направляющее кольцо с шайбой и упором, причем направляющее кольцо на нижней поверхности по периферии имеет согнутые пластины (по форме спирали Архимеда) в количестве 4-12 шт. В результате взаимодействия фаз в абсорберепылеуловителе, за счет согнутых пластин направляющего кольца, газо-жидкостному потоку придается вращательное движение, тем самым обеспечивается увеличение поверхности контакта фаз в контактной ступени, т.к. происходит удлинение пути и времени взаимодействия фаз.(72) Алтаев Мадибек Алтаевич Акынбеков Еркин Камбарович Жантасов Манап Курманбекович Алтаев Олжас Мадибекович Меманов Айсултан(73) Республиканское государственное казенное предприятие Южно-Казахстанский государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 14427, кл. 01 3/26, 01 19/32, 2004(57) Изобретение относится к устройствам массообменных процессов в системе газ (пар) жидкость, а также может быть использовано для очистки вредных выбросов с мелкодисперсной частицей в атмосферу, как мокрый пылеуловитель. Задача изобретения повышение эффективности абсорбера-пылеуловителя за счет увеличения поверхности контакта фаз. Поставленная задача решается тем, что в абсорбере-пылеуловителе для массообменных Изобретение относится к устройствам для массообменных процессов в системе газ (пар) жидкость, таких как абсорбция, ректификация,хемосорбция, десорбция и др., а также может быть использовано для очистки пылегазовых выбросов в атмосферу, как мокрый пылеуловитель. Известно контактное устройство для теплообменных процессов (а.с. СССР 1526721 от 07.12.89. Бюл. 45), содержащее конфузор, кольцо,стержни, соединяющие конфузор с зазором,контактный элемент, желоб и завихритель жидкости в коническом переливе, где диапазон нагрузок по жидкости ограничен, т.к. она лимитирована конструктивными параметрами завихрителя,установленного в сливной трубе. Наиболее близким к предлагаемому изобретению является контактное устройство для массообменных процессов (предпатент РК 14427, 01 3/26, 01 19/32, 15.06.2004, бюл.6), содержащее корпус,конфузор, круглый желоб, отбойник в виде колпака и конический отражательно-распределительный диск. Недостатком данного устройства является большое гидравлическое сопротивление и сложность конструкции контактного устройства. Задача изобретения - повышение эффективности абсорбера-пылеуловителя за счет увеличения поверхности контакта фаз. Поставленная задача решается тем, что в абсорбере-пылеуловителе для массообменных процессов и очистки вредных выбросов с мелкодисперсной частицей в атмосферу, как мокром пылеуловителе, снабженном корпусом, конфузором,круглым желобом и распределительным диском,согласно изобретению, по центру кольцевого желоба с помощью двух желобов жестко установлена сливная труба, на торцевую часть которой снаружи жестко насажена полумуфта, а на не посажено со скользящей посадкой направляющее кольцо с шайбой и упором, причем направляющее кольцо на нижней поверхности по периферии имеет согнутые пластины (по форме спирали Архимеда) в количестве 4-12 шт. Техническим результатом данного изобретения является то, что в процессе взаимодействия фаз придается газожидкостному потоку вращательное движение, за счет установки направляющего кольца с согнутыми пластинами, в результате которого происходит удлинение пути и времени взаимодействия фаз. На фиг.1 показан абсорбер-пылеуловитель в разрезе фиг. 2, на фиг. 2 то же - вид по В. Абсорбер-пылеуловитель состоит из корпуса 1,кольцевого желоба 2, соединенного по центру с желобом 10, стержней 3, соединяющих конфузор 4 с кольцевым желобом 2, сливной трубы 5, полумуфты 6, шайбы 7, направляющего кольца 8 и распределительного диска 9, пластин 11. Контактное устройство абсорберапылеуловителя с помощью кольцевого желоба 2 крепится к корпусу 1, между двумя желобами 10 жестко прикреплена сливная труба 5, в торцевой части которой установлен распределительный диск 2 9 с зазором, а снаружи на высоте 0-100 мм от торца сливной трубы 5 жестко насажена полумуфта 6, на поверхности которой установлено направляющее кольцо 8 с шайбой 7 и зафиксировано упором(условно не обозначен). Абсорбер-пылеуловитель работает следующим образом. Жидкая фаза по желобам 2 и 10 поступает в сливную трубу 5 и за счет статического напора вытекает в виде кольцевой пленки из щели,образованной между сливной трубой 5 и распределительным диском. Кольцевая жидкостная пленка полностью перекрывает поперечное сечение абсорбера-пылеуловителя и, соударяясь со стенкой корпуса 1, стекает вниз в виде пленки на нижерасположенную ступень контакта. Газовая фаза,поступая в абсорберпылеуловитель,контактирует со сплошной кольцевой пленкой и дробит ее на мелкие капли у стенки корпуса 1 абсорбера-пылеуловителя, и проходя через завесу брызг и капель, газовая фаза направляется на вышележащую ступень контакта фаз через конфузор 4, с помощью которого направленное движение газового потока к центру вышележащей ступени контакта позволяет обеспечить высокую эффективность. При повышенных расходах по газу жидкостная пленка полностью разрушается на мелкие капли и,соударяясь с поверхностью направляющего кольца 8, сначала перемещается в виде пленки, а когда достигает согнутых пластин 11, выполненных по форме спирали Архимеда, установленных по периферии направляющего кольца 8, совместно с газовым потоком приводит его во вращательное движение, в результате чего газожидкостный(капельный) поток по инерции вращательного движения направляется к стенке корпуса 1 абсорбера-пылеуловителя. При соударении вращающегося газо-жидкостного(капельного) потока со стенкой корпуса 1 происходит коагуляция капель, и он стекает вниз в виде пленки на нижерасположенную ступень контакта, а газ,проходя через завесу брызг и капель, устремляется вверх на вышерасположенную ступень контакта. Таким образом, в контактном устройстве абсорбера-пылеуловителя при взаимодействии фаз происходит превращение жидкой фазы из пленочного на капельное и снова на пленочное и капельное,а в конце газо-жидкостному(капельному) потоку придается вращательное движение и соударение этой смеси со стенкой корпуса 1, что, несомненно, позволяет повысить поверхность контакта взаимодействующих фаз, т.к. происходит удлинение пути и времени взаимодействия фаз. Следовательно, конструкция данного абсорберапылеуловителя может быть применена для массообменных процессов,а также как пылеуловитель для очистки вредных выбросов в атмосферу с мелкодисперсной частицей. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Абсорбер-пылеуловитель для массообменных процессов и очистки вредных выбросов с мелкодисперсной частицей в атмосферу,снабженный корпусом, конфузором, кольцевым желобом и распределительным диском,отличающийся тем, что по центру кольцевого желоба с помощью двух желобов жестко установлена сливная труба, на торцевую часть которой снаружи жестко насажена полумуфта, а на не посажено со скользящей посадкой направляющее кольцо с шайбой и упором. 2. Абсорбер-пылеуловитель по п. 1,отличающийся тем, что направляющее кольцо на нижней поверхности по периферии имеет согнутые пластины, по форме спирали Архимеда, в количестве 4-12 шт.
