Шахтная вентиляционная перемычка

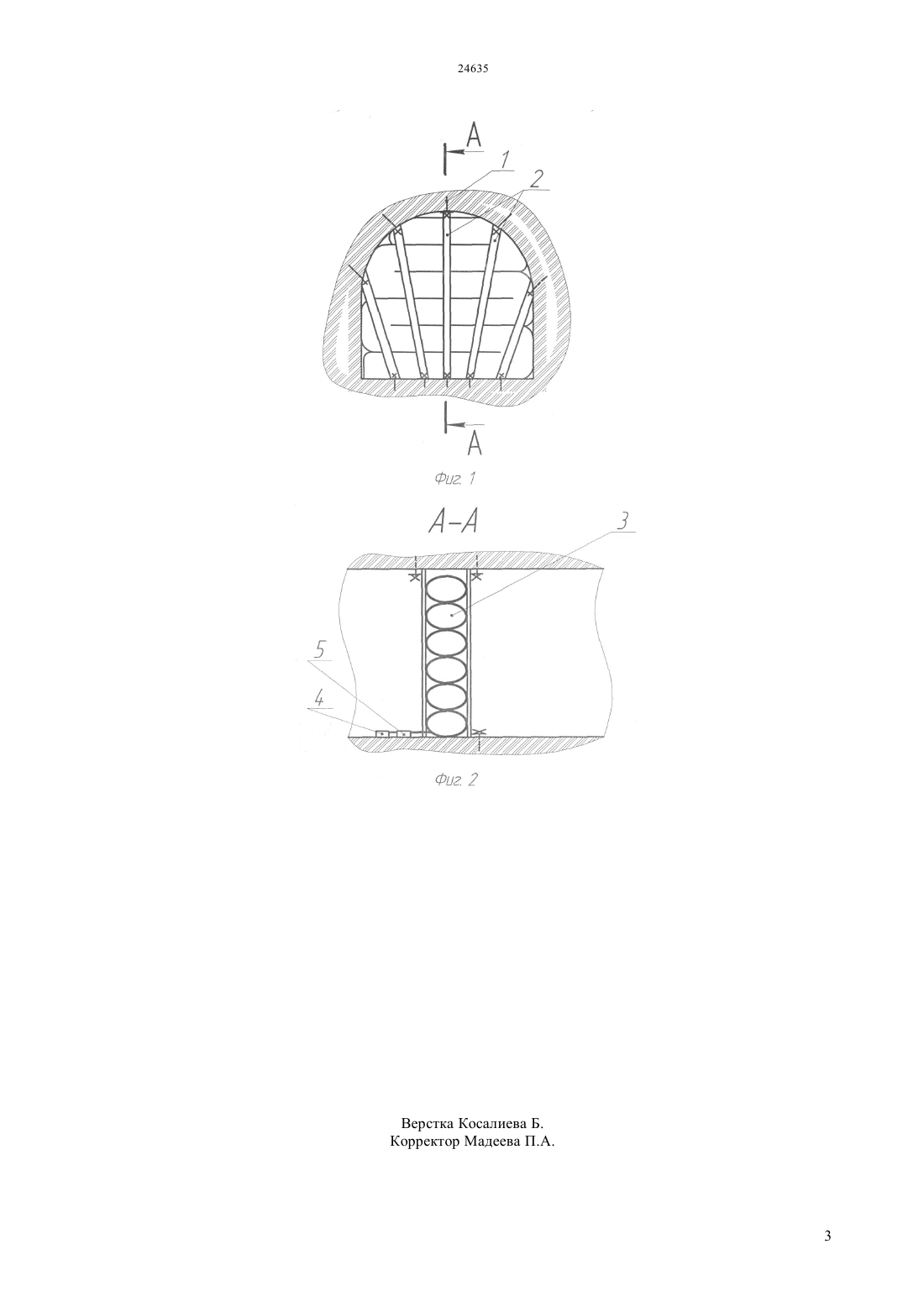

(51) 21 1/14 (2010.01) 21 5/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ направления подачи воздуха для проветривания горных выработок. Задача изобретения - упрощение конструкции вентиляционной перемычки,повышение ее надежности и устойчивости к динамическим нагрузкам. Шахтная вентиляционная перемычка,включающая жесткие элементы для крепления их к стенкам выработки, а также гибкий элемент отличающаяся тем, что жесткие элементы выполнены в виде двух рядов балок,расположенных в параллельных плоскостях и закрепленных анкерами к стенкам выработки,между которыми размещена гибкая труба,выполненная из воздухонепроницаемого материала,расположенная по синусоиде от почвы к кровле,наполняемая воздухом под избыточным давлением. Технический результат изобретения расширение эксплуатационных возможностей,позволяющих эффективно использовать ее при изменении размера, конфигурации выработки,сложном рельефе стенок выработки.(72) Хамимолда Бауржан Жексембекулы Самусев Владимир Филиппович Жалмаганбетов Рахим Исаевич Жакенов Серикжан Амиржанович(73) Дочернее государственное предприятие на праве хозяйственного ведения Казахский государственный научно-исследовательский институт по безопасности работ в горной промышленности Республиканского государственного предприятия на праве хозяйственного ведения Национальный научноисследовательский центр по проблемам промышленной безопасности Министерства по чрезвычайным ситуациям Республики Казахстан(57) Изобретение относится к горному делу и может быть использовано при аварийных ситуациях,требующих быстрого прекращения или изменения Изобретение относится к горному делу и может быть использовано при аварийных ситуациях,требующих быстрого прекращения или изменения направления подачи воздуха для проветривания горных выработок. Известна конструкция вентиляционной перемычки,возводимой из строительных материалов (Патент 2150584 РФ, опубл.,10.06.2000). Недостатками такой конструкции являются необходимость доставки строительных материалов к месту установки, большая продолжительность времени возведения,высокая стоимость,невозможность многократного использования. Наиболее близкой по технической сущности и достигаемому техническому результату является конструкция шахтной перемычки, включающая парашютообразный купол из воздухонепроницаемого материала со стропами,прикрепленными к основанию купола посередине своей дины и разделенными, по крайней мере, на два пучка для прикрепления их к средней части стенок горной выработки с элементами крепления,уплотнительную эластичную герметичную трубку,выполненную регулируемой по длине периметра при помощи выполненных внутри трубки одной или нескольких складок одинаковой или разной величины, удерживаемых от раскрытия под действием внутреннего давления быстросъемными кольцевыми соединениями,эластичный герметизирующий гофрированный элемент, одним концом соединенный непосредственно с основанием купола, а другим - с эластичной герметичной трубкой (Патент 2065974 РФ, опубл., 27.08.1996). Недостатками данной конструкции являются сложность в изготовлении, низкая прочность и устойчивость при динамических нагрузках. Задача изобретения - упрощение конструкции вентиляционной перемычки,повышение ее надежности и устойчивости к динамическим нагрузкам. Технический результат изобретения расширение эксплуатационных возможностей,позволяющих эффективно использовать ее при изменении размера, конфигурации выработки,сложном рельефе стенок выработки. Поставленная задача достигается тем, что шахтная вентиляционная перемычка, включающая жесткие элементы для крепления их к стенкам выработки, а также гибкий элемент, при этом жесткие элементы выполнены в виде двух рядов балок, расположенных в параллельных плоскостях и закрепленных анкерами к стенкам выработки,между которыми размещена гибкая труба,выполненная из воздухонепроницаемого материала,расположенная по синусоиде от почвы к кровле,наполняемая воздухом под избыточным давлением. Сущность изобретения поясняется чертежами. На фиг. 1 - общий вид шахтной вентиляционной перемычки. На фиг. 2 - разрез по линии А-А. Работа устройства (Способ ее установки). В горной выработке по ее периметру бурят два ряда шпуров в параллельных плоскостях на ширину будущей перемычки В и монтируют в них анкеры 1. На анкеры устанавливают балки 2, выполненные раздвижными. На почву между двух рядов балок укладывают гибкий воздухонепроницаемый рукав 3 по спирали к кровле выработки. Количество рядов воздухонепроницаемого рукава рассчитывают таким образом, чтобы при заполнении воздухом рукава на 70-80 от его объема, была заполнена вся площадь сечения выработки. После укладки рукава включают компрессор(воздуходувка) - 4 и через предохранительный (он же и спускной) клапан 5 наполняется гибкий рукав 3. При этом возводится перемычка. Для демонтажа перемычки необходимо открыть клапан 5, убрать рукав и демонтировать балки 2. ФОРМУЛА ИЗОБРЕТЕНИЯ Шахтная вентиляционная перемычка,включающая жесткие элементы для крепления их к стенкам выработки, а также гибкий элемент отличающаяся тем, что жесткие элементы выполнены в виде двух рядов балок,расположенных в параллельных плоскостях и закрепленных анкерами к стенкам выработки,между которыми размещена гибкая труба,выполненная из воздухонепроницаемого материала,расположенная по синусоиде от почвы к кровле и наполняемая воздухом под избыточным давлением.
