Устройство для внутрипочвенного внесения гербицидов против сорной растительности в агрофитоценозах и способ его осуществления

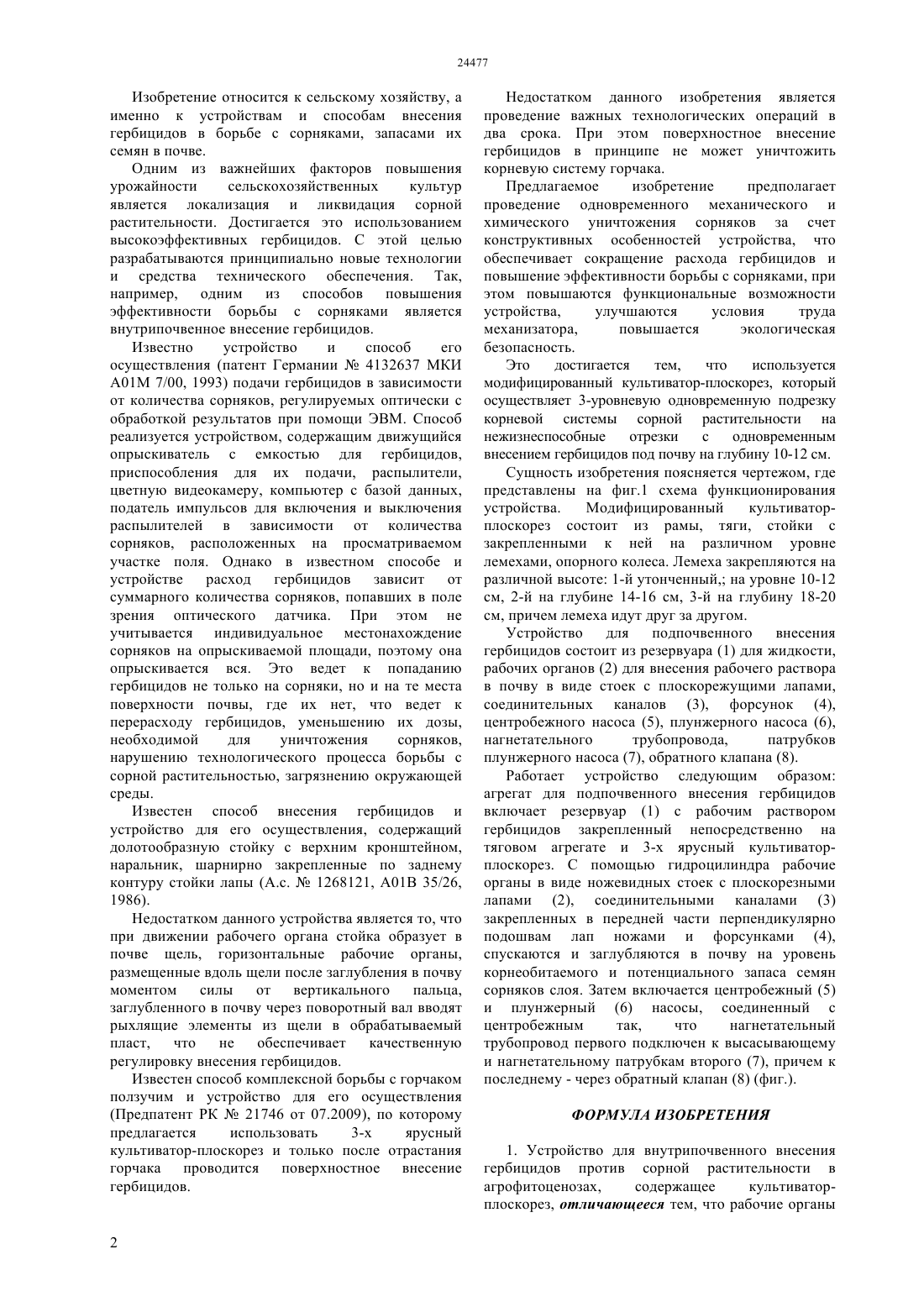

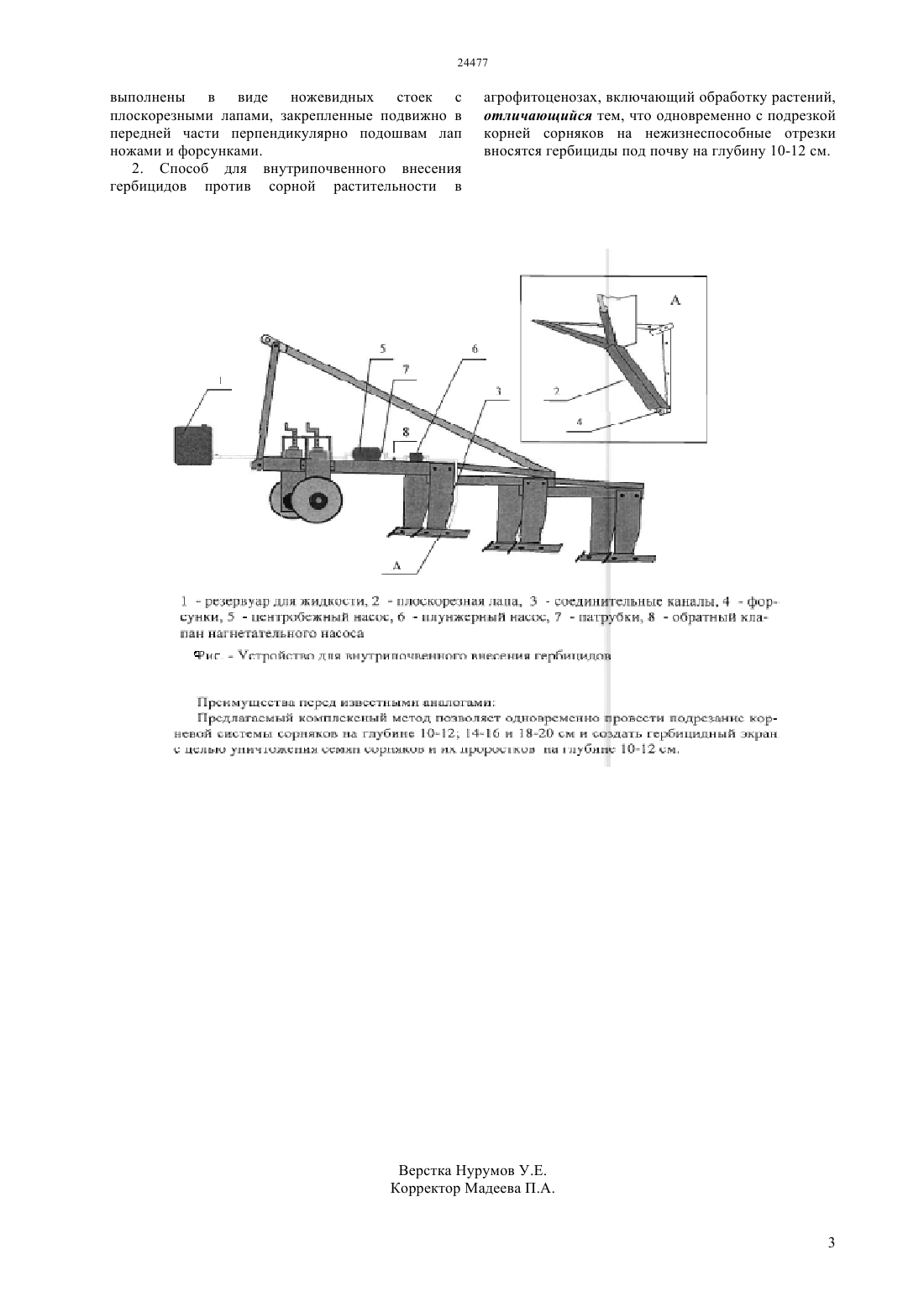

(51) 01 7/00 (2009.01) 01 79/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ гербицидов, в борьбе с сорняками, запасами их семян в почве. Предлагаемое изобретение предполагает проведение одновременного механического и химического уничтожения сорняков за счет конструктивных особенностей устройства, что обеспечивает сокращение расхода гербицидов и повышение эффективности борьбы с сорняками, при этом повышаются функциональные возможности устройства,улучшаются условия труда механизатора,повышается экологическая безопасность. Это достигается тем,что используется модифицированный культиватор-плоскорез, который осуществляет 3-уровневую подрезку корней сорняков на нежизнеспособные отрезки на глубине 10-12 1416 и 18-20 см с одновременным внесением гербицидов под почву на глубину 10-12 см.(72) Сагитов Абай Оразович Бадаев Ерикжан Агыбаевич Баядилов Калык Онгарович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт защиты и карантина растений(54) УСТРОЙСТВО ДЛЯ ВНУТРИПОЧВЕННОГО ВНЕСЕНИЯ ГЕРБИЦИДОВ ПРОТИВ СОРНОЙ РАСТИТЕЛЬНОСТИ В АГРОФИТОЦЕНОЗАХ И СПОСОБ ЕГО ОСУЩЕСТВЛЕНИЯ Изобретение относится к сельскому хозяйству, а именно к устройствам и способам внесения гербицидов в борьбе с сорняками, запасами их семян в почве. Одним из важнейших факторов повышения урожайности сельскохозяйственных культур является локализация и ликвидация сорной растительности. Достигается это использованием высокоэффективных гербицидов. С этой целью разрабатываются принципиально новые технологии и средства технического обеспечения. Так,например, одним из способов повышения эффективности борьбы с сорняками является внутрипочвенное внесение гербицидов. Известно устройство и способ его осуществления (патент Германии 4132637 МКИ А 01 М 7/00, 1993) подачи гербицидов в зависимости от количества сорняков, регулируемых оптически с обработкой результатов при помощи ЭВМ. Способ реализуется устройством, содержащим движущийся опрыскиватель с емкостью для гербицидов,приспособления для их подачи, распылители,цветную видеокамеру, компьютер с базой данных,податель импульсов для включения и выключения распылителей в зависимости от количества сорняков, расположенных на просматриваемом участке поля. Однако в известном способе и устройстве расход гербицидов зависит от суммарного количества сорняков, попавших в поле зрения оптического датчика. При этом не учитывается индивидуальное местонахождение сорняков на опрыскиваемой площади, поэтому она опрыскивается вся. Это ведет к попаданию гербицидов не только на сорняки, но и на те места поверхности почвы, где их нет, что ведет к перерасходу гербицидов, уменьшению их дозы,необходимой для уничтожения сорняков,нарушению технологического процесса борьбы с сорной растительностью, загрязнению окружающей среды. Известен способ внесения гербицидов и устройство для его осуществления, содержащий долотообразную стойку с верхним кронштейном,наральник, шарнирно закрепленные по заднему контуру стойки лапы (А.с.1268121, А 01 В 35/26,1986). Недостатком данного устройства является то, что при движении рабочего органа стойка образует в почве щель, горизонтальные рабочие органы,размещенные вдоль щели после заглубления в почву моментом силы от вертикального пальца,заглубленного в почву через поворотный вал вводят рыхлящие элементы из щели в обрабатываемый пласт, что не обеспечивает качественную регулировку внесения гербицидов. Известен способ комплексной борьбы с горчаком ползучим и устройство для его осуществления(Предпатент РК 21746 от 07.2009), по которому предлагается использовать 3-х ярусный культиватор-плоскорез и только после отрастания горчака проводится поверхностное внесение гербицидов. Недостатком данного изобретения является проведение важных технологических операций в два срока. При этом поверхностное внесение гербицидов в принципе не может уничтожить корневую систему горчака. Предлагаемое изобретение предполагает проведение одновременного механического и химического уничтожения сорняков за счет конструктивных особенностей устройства, что обеспечивает сокращение расхода гербицидов и повышение эффективности борьбы с сорняками, при этом повышаются функциональные возможности устройства,улучшаются условия труда механизатора,повышается экологическая безопасность. Это достигается тем,что используется модифицированный культиватор-плоскорез, который осуществляет 3-уровневую одновременную подрезку корневой системы сорной растительности на нежизнеспособные отрезки с одновременным внесением гербицидов под почву на глубину 10-12 см. Сущность изобретения поясняется чертежом, где представлены на фиг.1 схема функционирования устройства. Модифицированный культиваторплоскорез состоит из рамы, тяги, стойки с закрепленными к ней на различном уровне лемехами, опорного колеса. Лемеха закрепляются на различной высоте 1-й утонченный, на уровне 10-12 см, 2-й на глубине 14-16 см, 3-й на глубину 18-20 см, причем лемеха идут друг за другом. Устройство для подпочвенного внесения гербицидов состоит из резервуара (1) для жидкости,рабочих органов (2) для внесения рабочего раствора в почву в виде стоек с плоскорежущими лапами,соединительных каналов (3), форсунок (4),центробежного насоса (5), плунжерного насоса (6),нагнетательного трубопровода,патрубков плунжерного насоса (7), обратного клапана (8). Работает устройство следующим образом агрегат для подпочвенного внесения гербицидов включает резервуар (1) с рабочим раствором гербицидов закрепленный непосредственно на тяговом агрегате и 3-х ярусный культиваторплоскорез. С помощью гидроцилиндра рабочие органы в виде ножевидных стоек с плоскорезными лапами (2), соединительными каналами (3) закрепленных в передней части перпендикулярно подошвам лап ножами и форсунками (4),спускаются и заглубляются в почву на уровень корнеобитаемого и потенциального запаса семян сорняков слоя. Затем включается центробежный (5) и плунжерный (6) насосы, соединенный с центробежным так,что нагнетательный трубопровод первого подключен к высасывающему и нагнетательному патрубкам второго (7), причем к последнему - через обратный клапан (8) (фиг.). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для внутрипочвенного внесения гербицидов против сорной растительности в агрофитоценозах,содержащее культиваторплоскорез, отличающееся тем, что рабочие органы выполнены в виде ножевидных стоек с плоскорезными лапами, закрепленные подвижно в передней части перпендикулярно подошвам лап ножами и форсунками. 2. Способ для внутрипочвенного внесения гербицидов против сорной растительности в агрофитоценозах, включающий обработку растений,отличающийся тем, что одновременно с подрезкой корней сорняков на нежизнеспособные отрезки вносятся гербициды под почву на глубину 10-12 см.
