Способ очистки газа от пыли

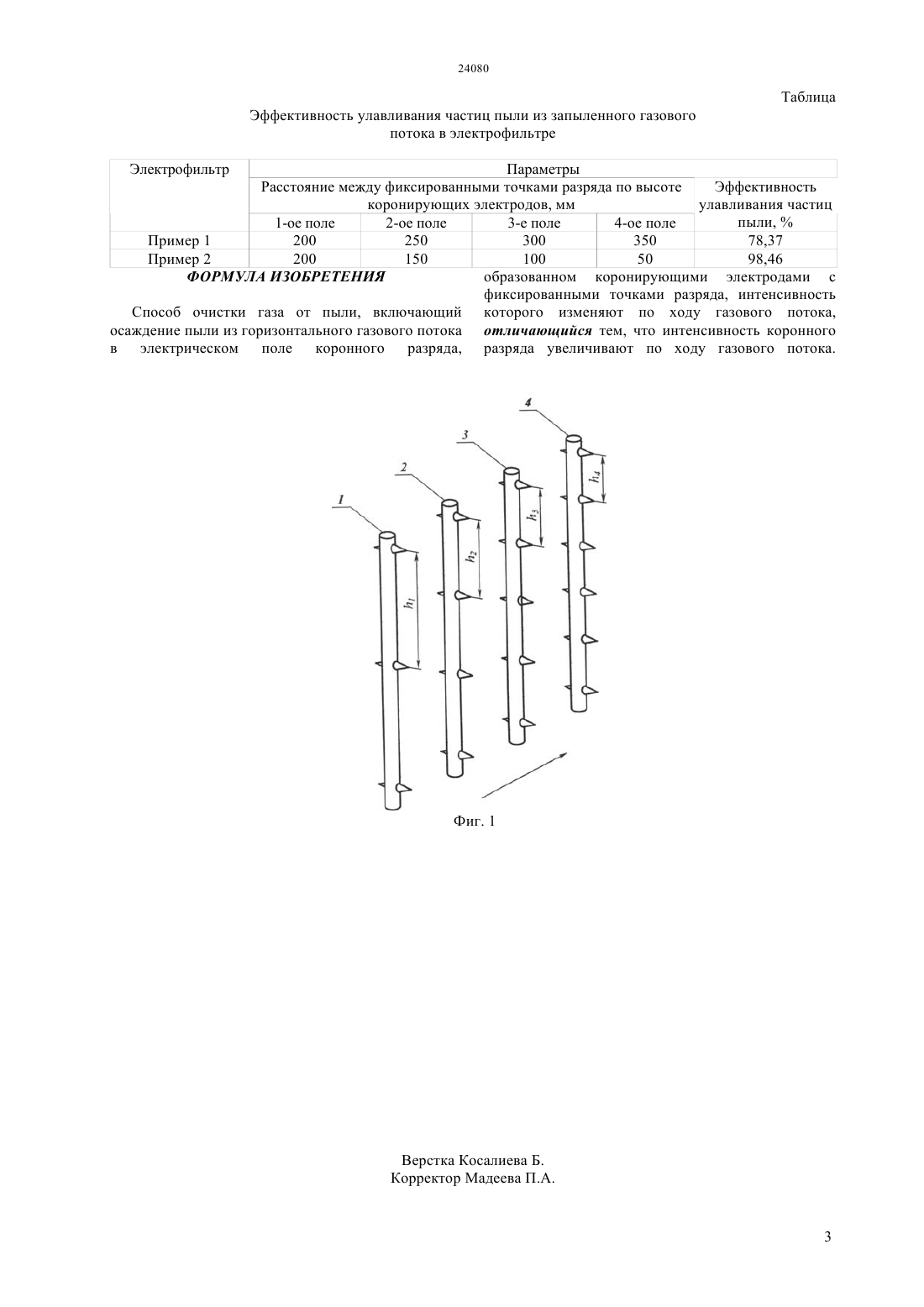

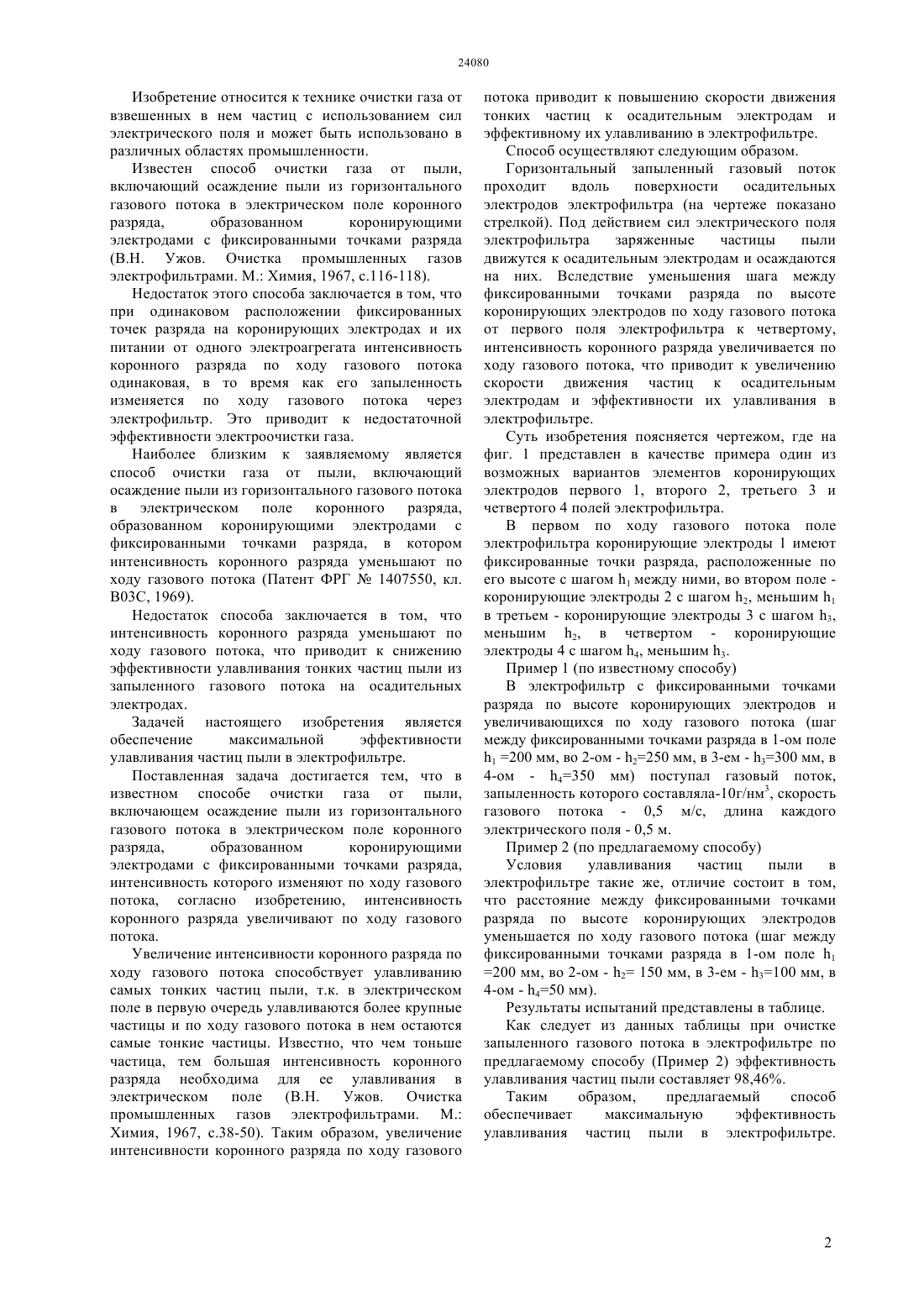

(51) 03 3/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к технике очистки газа от взвешенных в нем частиц с использованием сил электрического поля и может быть использовано в различных областях промышленности. Задачей настоящего изобретения является обеспечение максимальной эффективности улавливания частиц пыли в электрофильтре. Способ очистки газа от пыли, включающий осаждение пыли из горизонтального газового потока в электрическом поле коронного разряда,образованном коронирующими электродами с фиксированными точками разряда, интенсивность которого изменяют по ходу газового потока, при этом интенсивность коронного разряда увеличивают по ходу газового потока. Изобретение обеспечивает максимальную эффективность улавливания частиц пыли в электрофильтре.(72) Богатырев Михаил Федорович Богатырев Андрей Михайлович(73) Дочернее государственное предприятие на праве хозяйственного ведения Восточный научноисследовательский горно-металлургический институт цветных металлов Республиканского государственного предприятия на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства индустрии и торговли Республики Казахстан(54) СПОСОБ ОЧИСТКИ ГАЗА ОТ ПЫЛИ Изобретение относится к технике очистки газа от взвешенных в нем частиц с использованием сил электрического поля и может быть использовано в различных областях промышленности. Известен способ очистки газа от пыли,включающий осаждение пыли из горизонтального газового потока в электрическом поле коронного разряда,образованном коронирующими электродами с фиксированными точками разряда(В.Н. Ужов. Очистка промышленных газов электрофильтрами. М. Химия, 1967, с.116-118). Недостаток этого способа заключается в том, что при одинаковом расположении фиксированных точек разряда на коронирующих электродах и их питании от одного электроагрегата интенсивность коронного разряда по ходу газового потока одинаковая, в то время как его запыленность изменяется по ходу газового потока через электрофильтр. Это приводит к недостаточной эффективности электроочистки газа. Наиболее близким к заявляемому является способ очистки газа от пыли, включающий осаждение пыли из горизонтального газового потока в электрическом поле коронного разряда,образованном коронирующими электродами с фиксированными точками разряда, в котором интенсивность коронного разряда уменьшают по ходу газового потока (Патент ФРГ 1407550, кл. В 03 С, 1969). Недостаток способа заключается в том, что интенсивность коронного разряда уменьшают по ходу газового потока, что приводит к снижению эффективности улавливания тонких частиц пыли из запыленного газового потока на осадительных электродах. Задачей настоящего изобретения является обеспечение максимальной эффективности улавливания частиц пыли в электрофильтре. Поставленная задача достигается тем, что в известном способе очистки газа от пыли,включающем осаждение пыли из горизонтального газового потока в электрическом поле коронного разряда,образованном коронирующими электродами с фиксированными точками разряда,интенсивность которого изменяют по ходу газового потока, согласно изобретению, интенсивность коронного разряда увеличивают по ходу газового потока. Увеличение интенсивности коронного разряда по ходу газового потока способствует улавливанию самых тонких частиц пыли, т.к. в электрическом поле в первую очередь улавливаются более крупные частицы и по ходу газового потока в нем остаются самые тонкие частицы. Известно, что чем тоньше частица, тем большая интенсивность коронного разряда необходима для ее улавливания в электрическом поле (В.Н. Ужов. Очистка промышленных газов электрофильтрами. М. Химия, 1967, с.38-50). Таким образом, увеличение интенсивности коронного разряда по ходу газового потока приводит к повышению скорости движения тонких частиц к осадительным электродам и эффективному их улавливанию в электрофильтре. Способ осуществляют следующим образом. Горизонтальный запыленный газовый поток проходит вдоль поверхности осадительных электродов электрофильтра (на чертеже показано стрелкой). Под действием сил электрического поля электрофильтра заряженные частицы пыли движутся к осадительным электродам и осаждаются на них. Вследствие уменьшения шага между фиксированными точками разряда по высоте коронирующих электродов по ходу газового потока от первого поля электрофильтра к четвертому,интенсивность коронного разряда увеличивается по ходу газового потока, что приводит к увеличению скорости движения частиц к осадительным электродам и эффективности их улавливания в электрофильтре. Суть изобретения поясняется чертежом, где на фиг. 1 представлен в качестве примера один из возможных вариантов элементов коронирующих электродов первого 1, второго 2, третьего 3 и четвертого 4 полей электрофильтра. В первом по ходу газового потока поле электрофильтра коронирующие электроды 1 имеют фиксированные точки разряда, расположенные по его высоте с шагом 1 между ними, во втором поле коронирующие электроды 2 с шагом 2, меньшим 1 в третьем - коронирующие электроды 3 с шагом 3,меньшим 2, в четвертом - коронирующие электроды 4 с шагом 4, меньшим 3. Пример 1 (по известному способу) В электрофильтр с фиксированными точками разряда по высоте коронирующих электродов и увеличивающихся по ходу газового потока (шаг между фиксированными точками разряда в 1-ом поле 1 200 мм, во 2-ом - 2250 мм, в 3-ем - 3300 мм, в 4-ом - 4350 мм) поступал газовый поток,запыленность которого составляла-10 г/нм 3, скорость газового потока - 0,5 м/с, длина каждого электрического поля - 0,5 м. Пример 2 (по предлагаемому способу) Условия улавливания частиц пыли в электрофильтре такие же, отличие состоит в том,что расстояние между фиксированными точками разряда по высоте коронирующих электродов уменьшается по ходу газового потока (шаг между фиксированными точками разряда в 1-ом поле 1 200 мм, во 2-ом - 2 150 мм, в 3-ем - 3100 мм, в 4-ом - 450 мм). Результаты испытаний представлены в таблице. Как следует из данных таблицы при очистке запыленного газового потока в электрофильтре по предлагаемому способу (Пример 2) эффективность улавливания частиц пыли составляет 98,46. Таким образом,предлагаемый способ обеспечивает максимальную эффективность улавливания частиц пыли в электрофильтре. Таблица Эффективность улавливания частиц пыли из запыленного газового потока в электрофильтре Электрофильтр Параметры Расстояние между фиксированными точками разряда по высоте Эффективность коронирующих электродов, мм улавливания частиц пыли,1-ое поле 2-ое поле 3-е поле 4-ое поле Пример 1 200 250 300 350 78,37 Пример 2 200 150 100 50 98,46 образованном коронирующими электродами с ФОРМУЛА ИЗОБРЕТЕНИЯ фиксированными точками разряда, интенсивность Способ очистки газа от пыли, включающий которого изменяют по ходу газового потока,осаждение пыли из горизонтального газового потока отличающийся тем, что интенсивность коронного в электрическом поле коронного разряда, разряда увеличивают по ходу газового потока.
