Ионное охлаждающее устройство

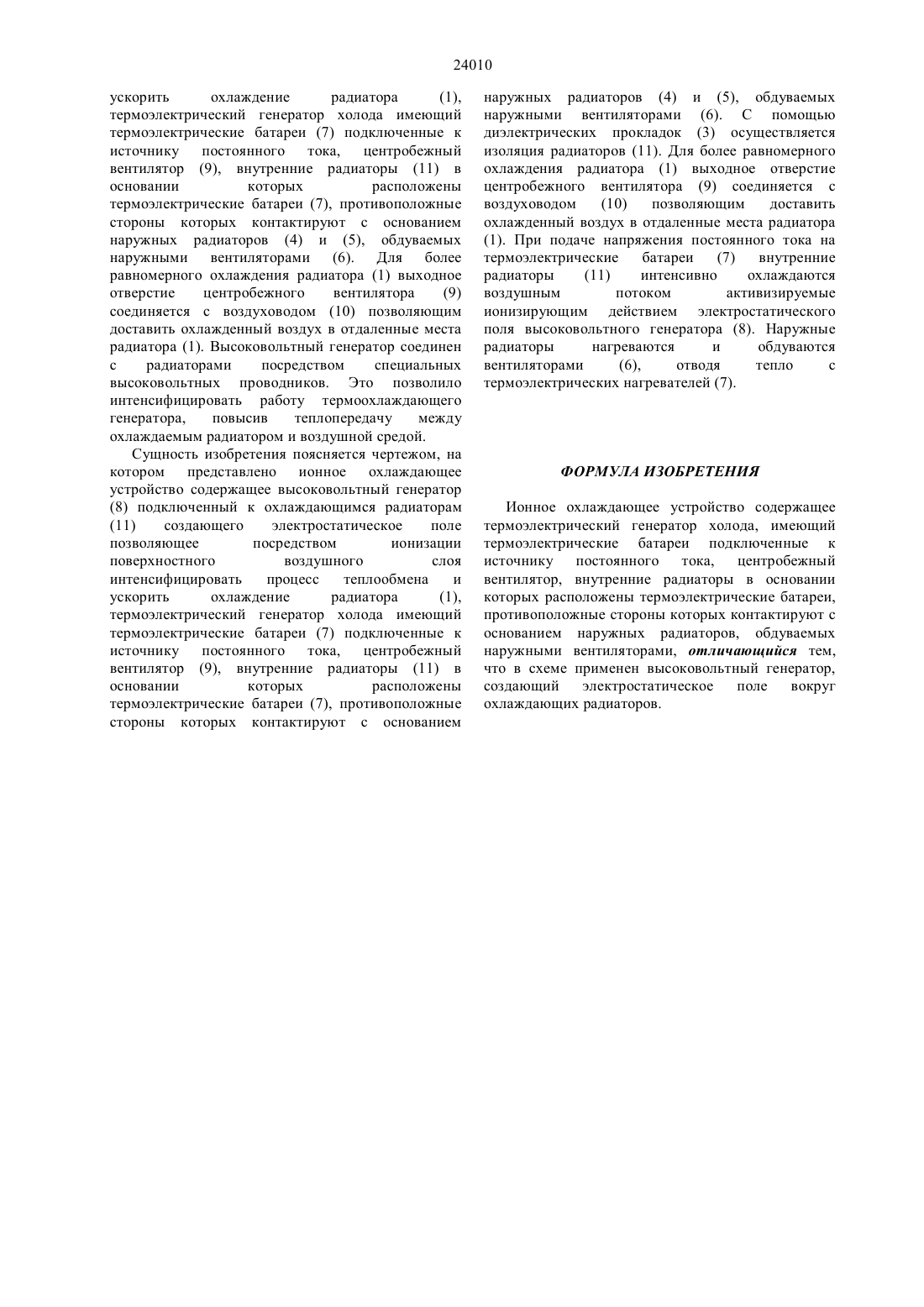

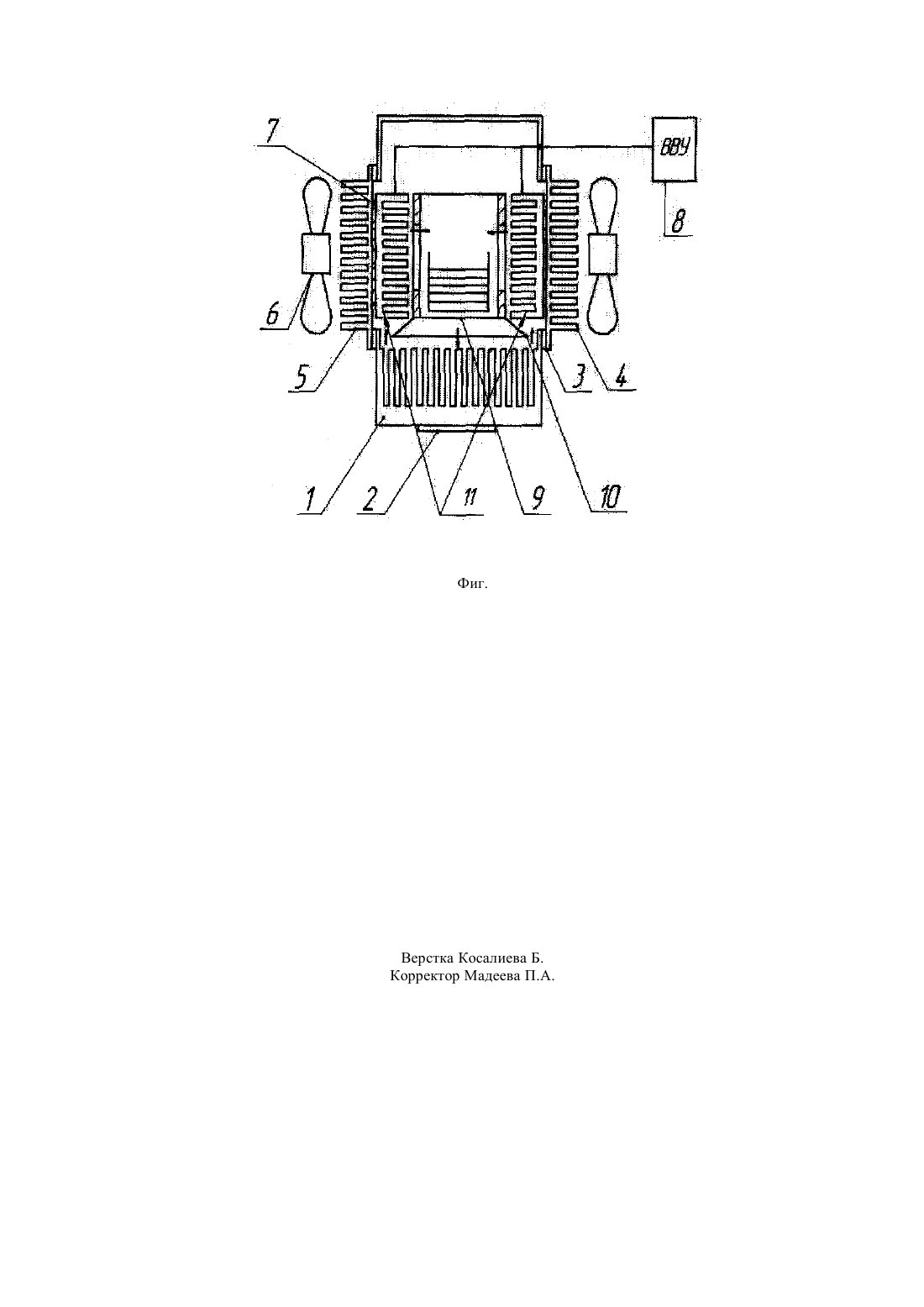

(51) 24 5/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к области электротехники, а именно цифро-аналоговой электронике, занимающейся решением проблем,связанных с разработкой систем термостатирования,и касается, в частности, разработки систем охлаждения микроэлектронных приборов. Известен патент Российской Федерации (2140365,кл. В 60 Н 3/00),содержащий термоэлектрический воздушный генератор холода и тепла, включающий в себя термоэлектрические батареи, подключенные к источнику постоянного тока через пульт управления, позволяющий изменять полярность приложенного к термоэлектрическим батареям напряжения,фильтровентиляционную и теплоотводящую жидкостную системы,термоэлектрический воздушный генератор выполнен в виде двух воздушных и одного жидкостного радиаторов, при этом каждый воздушный радиатор соединен с соответствующим жидкостным радиатором посредством одного каскада термоэлектрических батарей,причем горячая сторона термоэлектрических батарей соединена с жидкостным радиатором, а холодная - с воздушным радиатором. Недостатком такого устройства является сложность конструкции и обслуживания жидкостного тракта. Наиболее близким к изобретению является устройство для охлаждения и нагрева воздуха в замкнутом объеме содержащее термоэлектрический генератор холода и тепла, включающий в себя термоэлектрические батареи, подключенные к источнику постоянного тока, в замкнутом объеме способности и устойчивости к перегрузкам в силовых цепях цифро-аналоговых преобразователей. Устройство содержит высоковольтный генератор напряжения и термоэлектрический генератор холода,включающий в себя термоэлектрические батареи,подключенные к источнику постоянного тока,центробежный вентилятор между внутренними радиаторами на основании которых размещены термоэлектрические батареи, к противоположным сторонам которых прижаты наружные радиаторы,обдуваемые наружными вентиляторами. размещен центробежный вентилятор, напротив входных отверстий которого размещены ребра внутренних радиаторов, на основания которых установлены термоэлектрические батареи,противоположные стороны которых контактируют с основанием наружных радиаторов, обдуваемых наружными вентиляторами. Кроме того, в описываемом устройстве наружные радиаторы снабжены фланцами и через прокладки уплотняют замкнутый объем,выходное отверстие центробежного вентилятора соединяется с воздуховодом, размещенным внутри замкнутого объема, а последний выполнен в виде герметичного контейнера,внутри которого размещено охлаждаемое или нагреваемое изделие. (Патент 2289760, кл. 24 5/00). Недостатками данного преобразователя являются сложность конструкции связанная с использованием охлаждаемого объекта внутри замкнутого объема- низкий коэффициент передачи тепла воздушной среде внутри замкнутого объема Задачей настоящего изобретения является повышение теплопередачи в воздушной среде,упрощения конструкции, повышения надежности и перегрузочной способности в силовых цепях цифроаналоговой микроэлектроники. Поставленная задача решается с помощью высоковольтного генератора (8) создающего электростатическое поле вокруг охлаждающих радиаторов(11) позволяющее посредством ионизации поверхностного воздушного слоя интенсифицировать процесс теплообмена и(57) Устройство относится к цифро-аналоговой электронике и предназначено для использования в системе охлаждения микроэлектронных приборов. Технический результат заключается в повышении надежности, увеличении перегрузочной(1),термоэлектрический генератор холода имеющий термоэлектрические батареи (7) подключенные к источнику постоянного тока, центробежный вентилятор (9), внутренние радиаторы (11) в основании которых расположены термоэлектрические батареи (7), противоположные стороны которых контактируют с основанием наружных радиаторов (4) и (5), обдуваемых наружными вентиляторами (6). Для более равномерного охлаждения радиатора (1) выходное отверстие центробежного вентилятора(9) соединяется с воздуховодом (10) позволяющим доставить охлажденный воздух в отдаленные места радиатора (1). Высоковольтный генератор соединен с радиаторами посредством специальных высоковольтных проводников. Это позволило интенсифицировать работу термоохлаждающего генератора,повысив теплопередачу между охлаждаемым радиатором и воздушной средой. Сущность изобретения поясняется чертежом, на котором представлено ионное охлаждающее устройство содержащее высоковольтный генератор(11) создающего электростатическое поле позволяющее посредством ионизации поверхностного воздушного слоя интенсифицировать процесс теплообмена и ускорить охлаждение радиатора(1),термоэлектрический генератор холода имеющий термоэлектрические батареи (7) подключенные к источнику постоянного тока, центробежный вентилятор (9), внутренние радиаторы (11) в основании которых расположены термоэлектрические батареи (7), противоположные стороны которых контактируют с основанием наружных радиаторов (4) и (5), обдуваемых наружными вентиляторами (6). С помощью диэлектрических прокладок (3) осуществляется изоляция радиаторов (11). Для более равномерного охлаждения радиатора (1) выходное отверстие центробежного вентилятора (9) соединяется с воздуховодом(10) позволяющим доставить охлажденный воздух в отдаленные места радиатора(1). При подаче напряжения постоянного тока на термоэлектрические батареи (7) внутренние радиаторы(11) интенсивно охлаждаются воздушным потоком активизируемые ионизирующим действием электростатического поля высоковольтного генератора (8). Наружные радиаторы нагреваются и обдуваются вентиляторами ФОРМУЛА ИЗОБРЕТЕНИЯ Ионное охлаждающее устройство содержащее термоэлектрический генератор холода, имеющий термоэлектрические батареи подключенные к источнику постоянного тока, центробежный вентилятор, внутренние радиаторы в основании которых расположены термоэлектрические батареи,противоположные стороны которых контактируют с основанием наружных радиаторов, обдуваемых наружными вентиляторами, отличающийся тем,что в схеме применен высоковольтный генератор,создающий электростатическое поле вокруг охлаждающих радиаторов.
