Способ установки набрызгбетонной крепи в неустойчивых горных породах

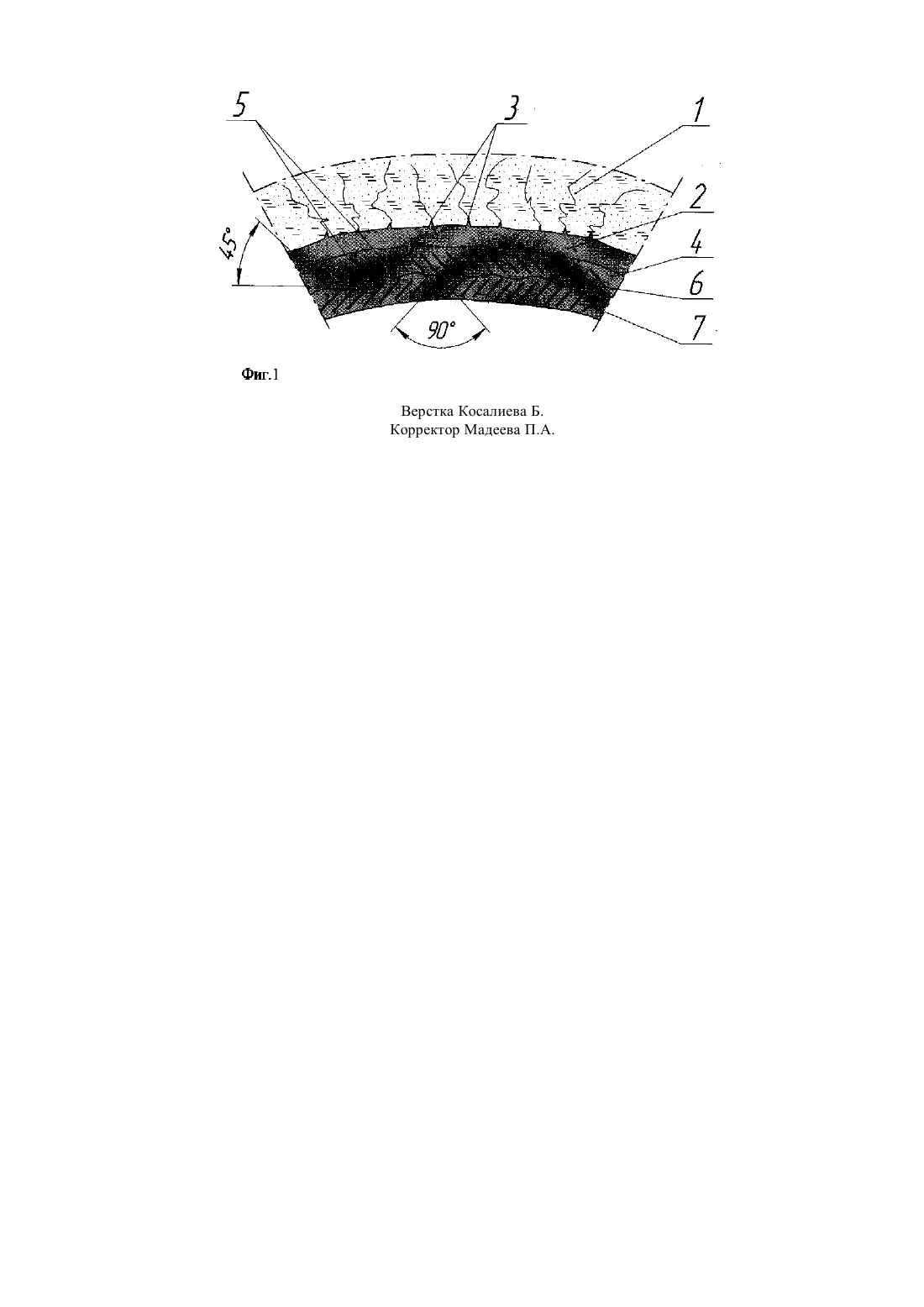

(51) 21 21/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к области горной промышленности и может быть использовано при подземной разработке месторождений полезных ископаемых при проведении горных выработок для закрепления неустойчивого массива вмещающих пород с помощью набрызгбетонного крепления. Известен способ, включающий нанесение на стенки и свод выработки набрызгбетона В.М. Мостоков, И.Л. Воллер, Применение набрызгбетона при проведении горных выработок, - М. Недра,1968, с.85-91. Недостатком указанного способа является потеря материала в виде отскока при нанесении бетонной смеси на закрепляемую поверхность, низкие физико-механические показатели. поверхность внешний слой, причем фибры ориентируются в этих слоях параллельно друг другу под углом в 45 к контуру выработки так, что фибры внутреннего слоя перпендикулярны расположению фибр во внешнем, тем самым слои взаимокомпенсируют деформации, возникающие в горном массиве. Применение данного способа установки набрызгбетонной крепи, обеспечивает увеличение таких физико-механических параметров, как прочности при сжатии на 35, прочности при растяжении и изгибе на 25, водонепроницаемости до 50, сопротивления трещинообразованию до 50 монолитность структуры массива удержание и укрепление рыхлой поверхности контура выработки снижение отскока улучшение сцепления второго и третьего слоя за счет волнистой поверхности их соприкосновения препятствие расслаиванию бетонной смеси на 25 уменьшение трудоемкости и материалоемкости совмещение технологических операций приготовления бетонной смеси и ее армирования,позволяющее сократить трудовые затраты на их проведение до 40 повышение долговечности и увеличение межремонтного ресурса уменьшение толщины крепи, за счет этого снижение продолжительности установки крепи на 20-25 и как следствие этого увеличение темпов проведения выработки на 15. Наиболее близким к заявляемому изобретению является способ установки набрызгбетонной крепи,включающий нанесение на стенки и свод выработки волокнистого набрызгбетона Контроль грунта в крепких породах с использованием волокнистого железонабрызгбетона, Горный журнал Казахстана, 1, 2010, с. 17-20. Недостатком указанного способа установки крепи является неравномерное распределение волокон в бетонной матрице, и как следствие ухудшение физико-механических свойств крепи,сложность получения запроектированных характеристик набрызгбетонной крепи. Задачей изобретения является обеспечение монолитной структуры массива вмещающих пород.(76) Демин Владимир Федорович Исабек Туяк Копеевич Баймульдин Мурат Муратович Демин Виталий Владимирович Аманбаев Болат Жумартович Демина Татьяна Владимировна Ахматнуров Денис Рамильевич Замиралов Александр Юрьевич(54) СПОСОБ УСТАНОВКИ НАБРЫЗГБЕТОННОЙ КРЕПИ В НЕУСТОЙЧИВЫХ ГОРНЫХ ПОРОДАХ(57) Изобретение относится к области горной промышленности и может быть использовано при подземной разработке месторождений полезных ископаемых при проведении горных выработок для закрепления неустойчивого массива вмещающих пород с помощью набрызгбетонного крепления. Технический результат достигается тем, что способ установки набрызгбетонной крепи,включающий нанесение на стенки и свод выработки волокнистого набрызгбетона, отличается тем что,бетонную смесь наносят послойно в три этапа первоначально наносят предохранительный слой набрызгбетона без добавок, затем внутренний слой сталефибро-набрызгбетона,а на волнистую 24002 Технический результат заключается в укреплении неустойчивых пород вокруг горной выработки. Задача достигается тем, что способ установки набрызгбетонной крепи, включающий нанесение на стенки и свод выработки волокнистого набрызгбетона, отличается тем что, бетонную смесь наносят послойно в три этапа первоначально наносят предохранительный слой набрызгбетона без добавок, затем внутренний слой сталефибронабрызгбетона, а на волнистую поверхность внешний слой, причем фибры ориентируются в этих слоях параллельно друг другу под углом в 45 к контуру выработки так, что фибры внутреннего слоя перпендикулярны расположению фибр во внешнем,тем самым слои взаимо-компенсируют деформации,возникающие в горном массиве. Реализация предлагаемого способа набрызгбетонной крепи осуществляется в следующей последовательности. На неустойчивые вмещающие породы 1 кровли горной выработки наносят предохранительный слой 2 набрызгбетона без добавок (толщиной 25-30 мм),функция которого состоит в заполнении технологических трещин 3 в массиве. На не схватившийся предохранительный слой, нагнетают внутренний слой набрызгбетона 4 (толщиной 15 мм),с введенными в него стальными фиброволокнами 5 (длиной 20 мм и толщиной 1-1,5 мм), которые предварительно намагничивают. За счет этого фибры распределяются по всему контуру параллельно друг другу. Угол укладки достигают толщиной слоя и обеспечивают равным 45 относительно поверхности контура выработки. Внутренний слой образует волнистый контур соприкосновения 6. После первичной усадки и схватывания слоев, наносят внешний слой фибронабрызгбетона 7 (толщиной 30 см), таким образом,что фибры внутреннего и внешнего слоя были взаимо-перпендикулярны. Применение данного способа установки набрызгбетонной крепи, обеспечивает увеличение таких физико-механических параметров, как прочности при сжатии на 35, прочности при растяжении и изгибе на 25, водонепроницаемости до 50, сопротивления трещинообразованию до 50 монолитность структуры массива удержание и укрепление рыхлой поверхности контура выработки снижение отскока улучшение сцепления второго и третьего слоя за счет волнистой поверхности их соприкосновения препятствие расслаиванию бетонной смеси на 25 уменьшение трудоемкости и материалоемкости совмещение технологических операций приготовления бетонной смеси и ее армирования,позволяющее сократить трудовые затраты на их проведение до 40 повышение долговечности и увеличение межремонтного ресурса уменьшение толщины крепи, за счет этого снижение продолжительности установки крепи на 20-25 и как следствие этого увеличение темпов проведения выработки на 15. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ установки набрызгбетонной крепи,включающий нанесение на стенки и свод выработки волокнистого набрызгбетона, отличающийся тем,что бетонную смесь наносят послойно в три этапа первоначально наносят предохранительный слой набрызгбетона без добавок, затем внутренний слой сталефибро-набрызгбетона,а на волнистую поверхность внутреннего внешний слой, причем фибры ориентируются в этих слоях параллельно друг другу под углом в 45 к контуру выработки так,что фибры внутреннего слоя перпендикулярны расположению фибр во внешнем, тем самым слои взаимокомпенсируют деформации, возникающие в горном массиве.
