Здание общественного и сельскохозяйственного назначения

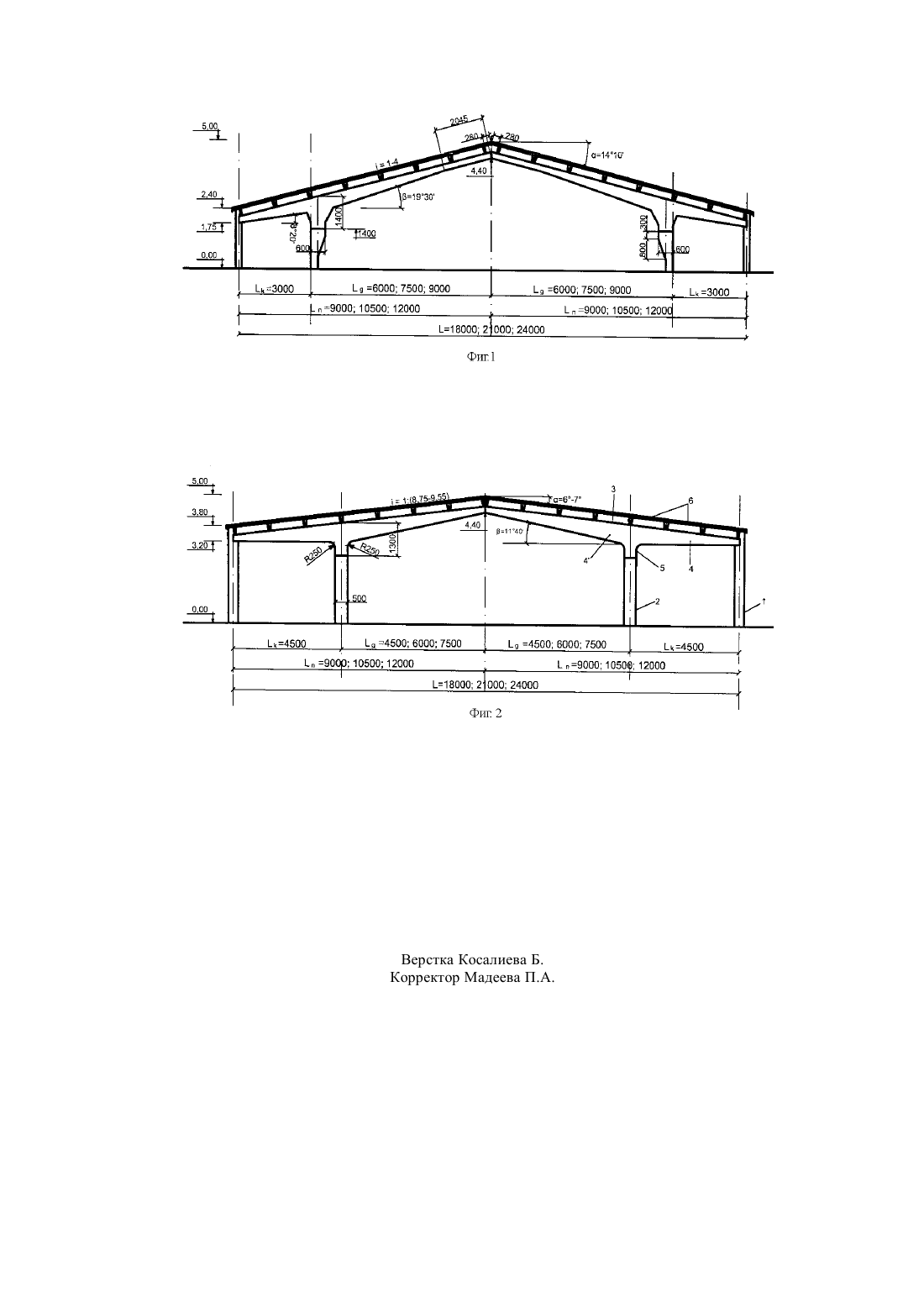

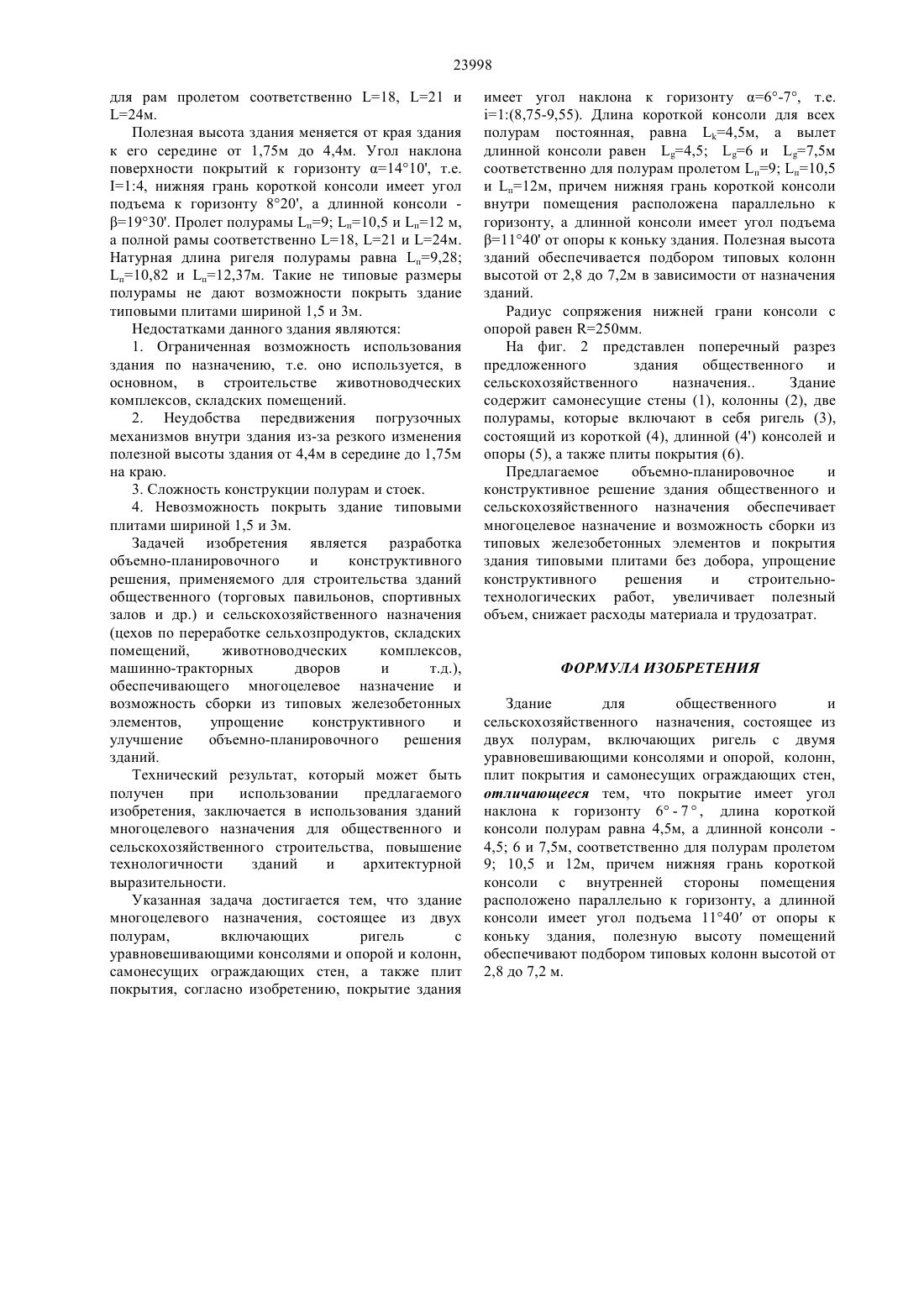

(51) 04 1/18 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к наземному строительству и может использоваться при сооружении зданий общественного и сельскохозяйственного назначения. Известны здание для общественного и сельскохозяйственного строительства типа торговых павильонов, складских помещений, фермы крупного рогатого и мелкого скота с конструкциями зданий из сборного железобетона, рамной системы,прямоугольные в плане, одноэтажные с полезной высотой в пределах 2,4-3,6 м, шириной 1221 м и продольным шагом несущих конструкций 6 метров В.Н.Мерзляков и др. Прогрессивные конструкции на сельских стройках Казахстана, изд. Кайнар Алма-Ата 1976. Недостатками известных зданий являются большой уклон крыши, промежуточные опорные стойки в пролете и многочисленные элементы сборных конструкций рамы усложняют стыковые соединения элементов рамы, большой расход материала и трудозатрат для возведения зданий, а котором покрытие имеет угол наклона к горизонту 67,т.е. 1(8,75-9,55), длина короткой консоли полурам равна 4,5 м, а длинной консоли - 4,5 6 и 7,5 м, соответственно для полурам пролетом п 9 п 10,5 и п 12 м, причем нижняя грань короткой консоли с внутренней стороны помещения находится параллельно к горизонту, а длинной консоли имеет угол подъема 1140 от опоры к коньку здания, радиус сопряжения нижней грани консоли с опорой равен 250 мм, типовые плиты покрытия опираются на ригель без добора,полезная высота помещений обеспечивается изменением длины колонн высотой от 2,8 до 7,2 м в зависимости от назначения здания. Разработанное объемно-планировочное и конструктивное решение здания общественного и сельскохозяйственного строительства обеспечивает многоцелевое назначение и возможность сборки из типовых железобетонных элементов и покрытия здания типовыми плитами без добора, упрощение конструктивного решения и строительнотехнологических работ, а также увеличивает полезный объем, снижает расходы материала и трудозатрат. также ограниченная возможность использования конструктивных решений зданий по назначению. Наиболее близким техническим решением к предлагаемому изобретению является сборное железобетонное каркасное здание типа шифр 33-85 рамной системы (фиг. 1) Альбом Чертежи зданий,шифр 33-85. Институт Казмежколхозпроект, Алма-ата, 1985 г. Здание прямоугольное в плане шириной 18,21 и 24 м, состоящее из двух полурам,соответственно,п 9 п 10,5 и п 12 м,включающих ригель с двумя уравновешивающими консолями и опорой, а также коллон, плит покрытия и самонесущих ограждающих стен. Относительно опоры ригель состоит из двух консолей - длинной и короткой. Длина короткой консоли для всех полурам постоянная, равная 3 м, а вылет длинной консоли равен 6 7,5 и 9 метров соответственно для полурам пролетом п 9 п 10,5 и п 12 метров. Несущие стойки ригеля расположены в два ряда с расстоянием 12 15 и 18 м,(72) Еркинбеков Алтынбек Чалабаев Берик Мырзабекович Култаев Марат Сейтханович Беркимбаев Азамат Сакенович(73) Республиканское государственное казенное предприятие Южно-Казахстанский государственный университет им. М.Ауезова Министерства образования и науки Республики Казахстан(57) Предлагаемое изобретение относится к наземному строительству и может быть использовано при возведении зданий общественного и сельскохозяйственного назначения. Предлагаемое здание содержит самонесущие ограждающие стены, колонны, покрытие и две полурамы,включающие ригель с двумя уравновешивающими консолями и опорой, в 23998 для рам пролетом соответственно 18, 21 и 24 м. Полезная высота здания меняется от края здания к его середине от 1,75 м до 4,4 м. Угол наклона поверхности покрытий к горизонту 1410, т.е. 14, нижняя грань короткой консоли имеет угол подъема к горизонту 820, а длинной консоли 1930. Пролет полурамы п 9 п 10,5 и п 12 м,а полной рамы соответственно 18, 21 и 24 м. Натурная длина ригеля полурамы равна п 9,28 п 10,82 и п 12,37 м. Такие не типовые размеры полурамы не дают возможности покрыть здание типовыми плитами шириной 1,5 и 3 м. Недостатками данного здания являются 1. Ограниченная возможность использования здания по назначению, т.е. оно используется, в основном, в строительстве животноводческих комплексов, складских помещений. 2. Неудобства передвижения погрузочных механизмов внутри здания из-за резкого изменения полезной высоты здания от 4,4 м в середине до 1,75 м на краю. 3. Сложность конструкции полурам и стоек. 4. Невозможность покрыть здание типовыми плитами шириной 1,5 и 3 м. Задачей изобретения является разработка объемно-планировочного и конструктивного решения, применяемого для строительства зданий общественного (торговых павильонов, спортивных залов и др.) и сельскохозяйственного назначения(цехов по переработке сельхозпродуктов, складских помещений,животноводческих комплексов,машинно-тракторных дворов и т.д.),обеспечивающего многоцелевое назначение и возможность сборки из типовых железобетонных элементов,упрощение конструктивного и улучшение объемно-планировочного решения зданий. Технический результат, который может быть получен при использовании предлагаемого изобретения, заключается в использования зданий многоцелевого назначения для общественного и сельскохозяйственного строительства, повышение технологичности зданий и архитектурной выразительности. Указанная задача достигается тем, что здание многоцелевого назначения, состоящее из двух полурам,включающих ригель с уравновешивающими консолями и опорой и колонн,самонесущих ограждающих стен, а также плит покрытия, согласно изобретению, покрытие здания имеет угол наклона к горизонту 6-7, т.е. 1(8,75-9,55). Длина короткой консоли для всех полурам постоянная, равна 4,5 м, а вылет длинной консоли равен 4,5 6 и 7,5 м соответственно для полурам пролетом п 9 п 10,5 и п 12 м, причем нижняя грань короткой консоли внутри помещения расположена параллельно к горизонту, а длинной консоли имеет угол подъема 1140 от опоры к коньку здания. Полезная высота зданий обеспечивается подбором типовых колонн высотой от 2,8 до 7,2 м в зависимости от назначения зданий. Радиус сопряжения нижней грани консоли с опорой равен 250 мм. На фиг. 2 представлен поперечный разрез предложенного здания общественного и сельскохозяйственного назначения Здание содержит самонесущие стены (1), колонны (2), две полурамы, которые включают в себя ригель (3),состоящий из короткой (4), длинной (4) консолей и опоры (5), а также плиты покрытия (6). Предлагаемое объемно-планировочное и конструктивное решение здания общественного и сельскохозяйственного назначения обеспечивает многоцелевое назначение и возможность сборки из типовых железобетонных элементов и покрытия здания типовыми плитами без добора, упрощение конструктивного решения и строительнотехнологических работ, увеличивает полезный объем, снижает расходы материала и трудозатрат. ФОРМУЛА ИЗОБРЕТЕНИЯ Здание для общественного и сельскохозяйственного назначения, состоящее из двух полурам, включающих ригель с двумя уравновешивающими консолями и опорой, колонн,плит покрытия и самонесущих ограждающих стен,отличающееся тем, что покрытие имеет угол наклона к горизонту 6 - 7, длина короткой консоли полурам равна 4,5 м, а длинной консоли 4,5 6 и 7,5 м, соответственно для полурам пролетом 9 10,5 и 12 м, причем нижняя грань короткой консоли с внутренней стороны помещения расположено параллельно к горизонту, а длинной консоли имеет угол подъема 1140 от опоры к коньку здания, полезную высоту помещений обеспечивают подбором типовых колонн высотой от 2,8 до 7,2 м.
