Способ обескремнивания алюминатных растворов

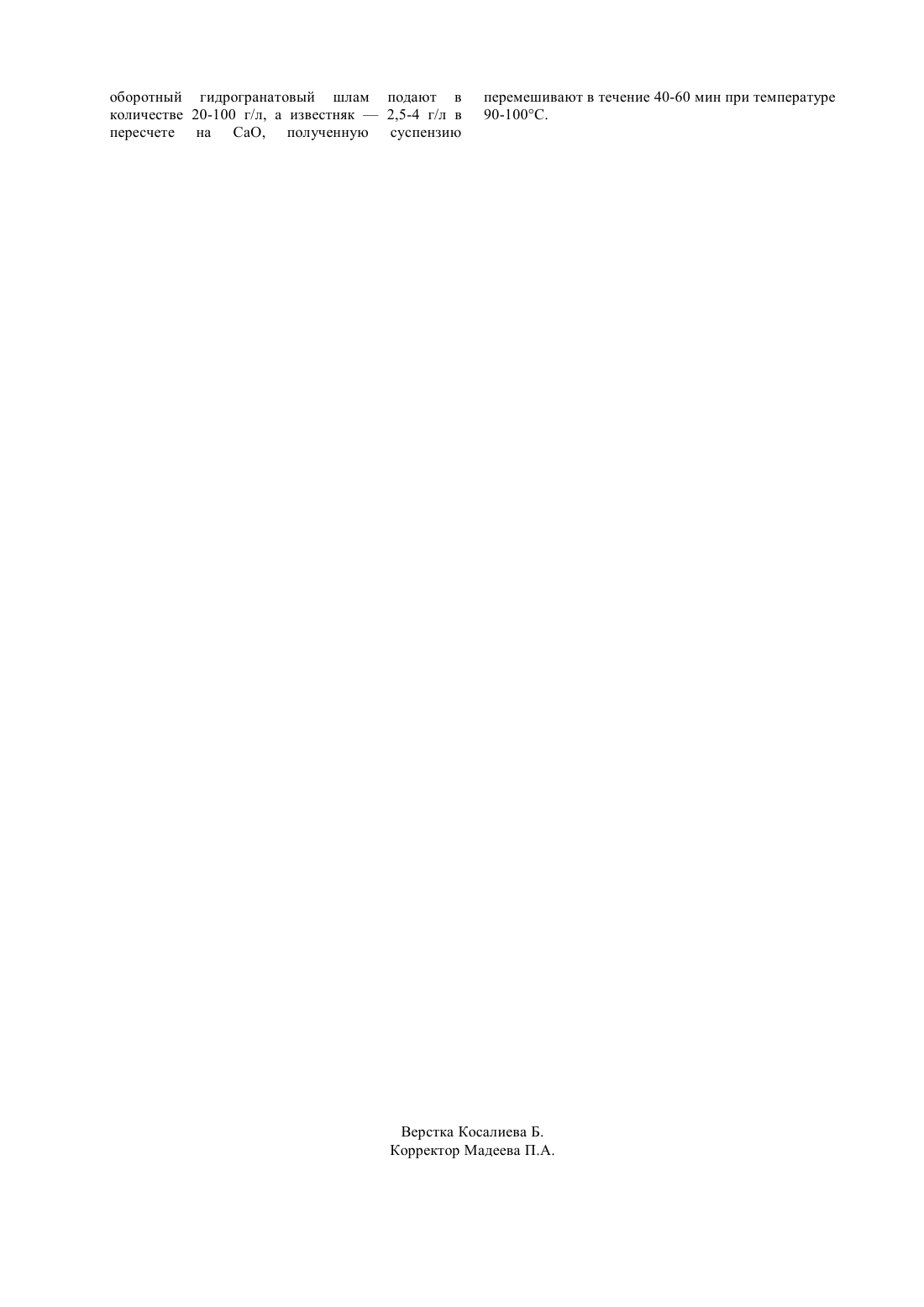

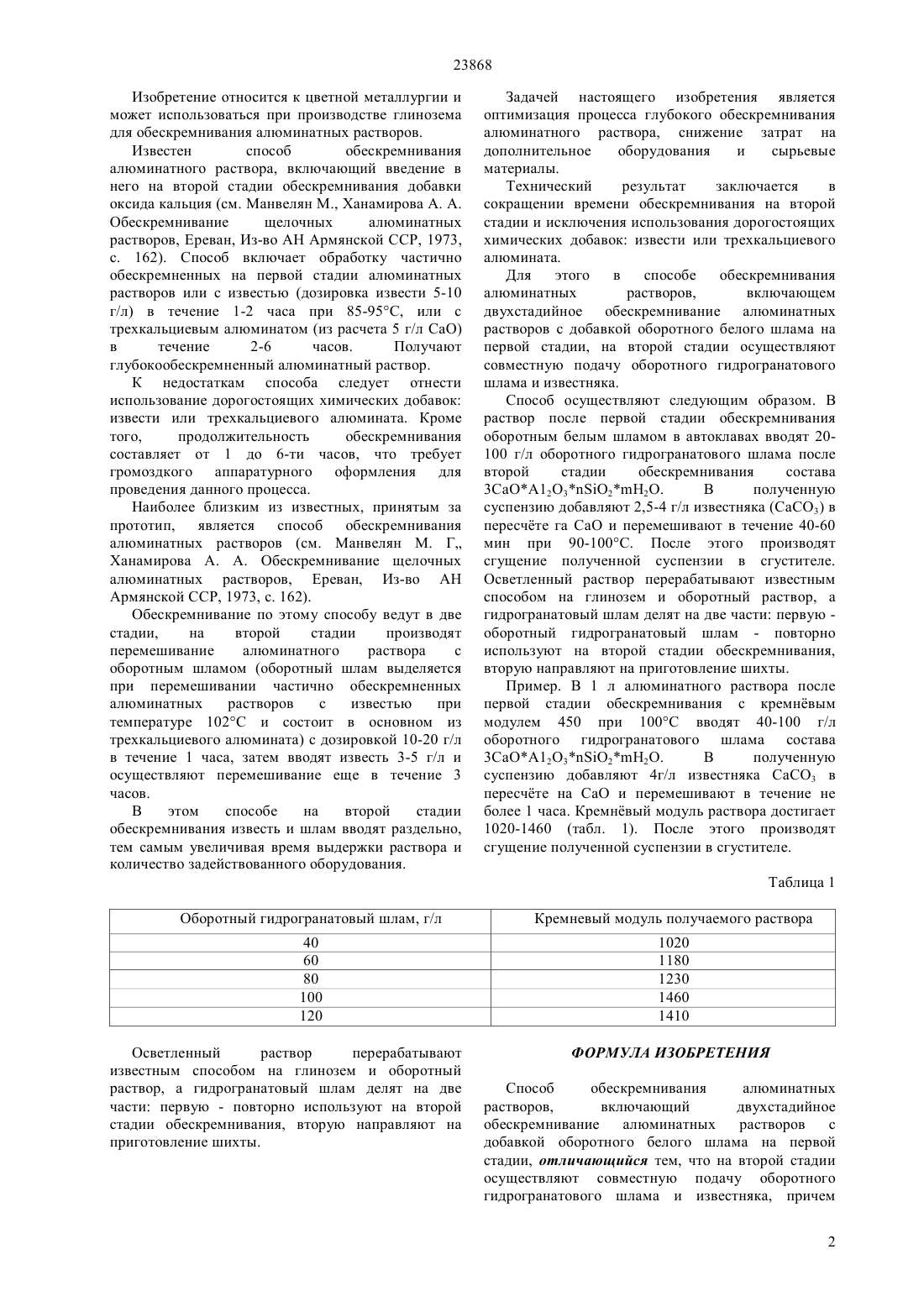

(51) 01 7/46 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ глинозема для обескремнивания алюминатных растворов. В способе обескремнивания алюминатных растворов,включающем двухстадийное обескремнивание алюминатных растворов с добавкой оборотного белого шлама на первой стадии, на второй стадии осуществляют совместную подачу оборотного гидрогранатового шлама и известняка.Оборотный гидрогранатовый шлам подают в количестве 20-100 г/л, а известняк - 2,5-4 г/л в пересчте на , полученную суспензию перемешивают в течение 40-60 мин при температуре 90-100. Технический результат заключается в сокращении времени обескремнивания на второй стадии и исключения использования дорогостоящих химических добавок извести или трехкальциевого алюмината.(72) Михайлова Ольга Ивановна Печенкин Максим Николаевич Твердохлебов Сергей Андреевич Васильев Евгений Юрьевич Дуренков Евгений Николаевич(73) Акционерное общество Алюминий Казахстана(56) Манвелян М.Г., Ханамирова А.А. Обескремнивание щелочных алюминатных растворов, Ереван, Из-во АН Армянской ССР, 1973,с. 162(54) СПОСОБ ОБЕСКРЕМНИВАНИЯ АЛЮМИНАТНЫХ РАСТВОРОВ(57) Изобретение относится к цветной металлургии и может использоваться при производстве 23868 Изобретение относится к цветной металлургии и может использоваться при производстве глинозема для обескремнивания алюминатных растворов. Известен способ обескремнивания алюминатного раствора, включающий введение в него на второй стадии обескремнивания добавки оксида кальция (см. Манвелян М., Ханамирова А. А. Обескремнивание щелочных алюминатных растворов, Ереван, Из-во АН Армянской ССР, 1973,с. 162). Способ включает обработку частично обескремненных на первой стадии алюминатных растворов или с известью (дозировка извести 5-10 г/л) в течение 1-2 часа при 85-95 С, или с трехкальциевым алюминатом (из расчета 5 г/л СаО) в течение 2-6 часов. Получают глубокообескремненный алюминатный раствор. К недостаткам способа следует отнести использование дорогостоящих химических добавок извести или трехкальциевого алюмината. Кроме того,продолжительность обескремнивания составляет от 1 до 6-ти часов, что требует громоздкого аппаратурного оформления для проведения данного процесса. Наиболее близким из известных, принятым за прототип, является способ обескремнивания алюминатных растворов (см. Манвелян М. Г Ханамирова А. А. Обескремнивание щелочных алюминатных растворов, Ереван, Из-во АН Армянской ССР, 1973, с. 162). Обескремнивание по этому способу ведут в две стадии,на второй стадии производят перемешивание алюминатного раствора с оборотным шламом (оборотный шлам выделяется при перемешивании частично обескремненных алюминатных растворов с известью при температуре 102 С и состоит в основном из трехкальциевого алюмината) с дозировкой 10-20 г/л в течение 1 часа, затем вводят известь 3-5 г/л и осуществляют перемешивание еще в течение 3 часов. В этом способе на второй стадии обескремнивания известь и шлам вводят раздельно,тем самым увеличивая время выдержки раствора и количество задействованного оборудования. Задачей настоящего изобретения является оптимизация процесса глубокого обескремнивания алюминатного раствора, снижение затрат на дополнительное оборудования и сырьевые материалы. Технический результат заключается в сокращении времени обескремнивания на второй стадии и исключения использования дорогостоящих химических добавок извести или трехкальциевого алюмината. Для этого в способе обескремнивания алюминатных растворов,включающем двухстадийное обескремнивание алюминатных растворов с добавкой оборотного белого шлама на первой стадии, на второй стадии осуществляют совместную подачу оборотного гидрогранатового шлама и известняка. Способ осуществляют следующим образом. В раствор после первой стадии обескремнивания оборотным белым шламом в автоклавах вводят 20100 г/л оборотного гидрогранатового шлама после второй стадии обескремнивания состава 3 СаОА 12 О 32 Н 2 О. В полученную суспензию добавляют 2,5-4 г/л известняка (СаС 3) в пересчте га СаО и перемешивают в течение 40-60 мин при 90-100 С. После этого производят сгущение полученной суспензии в сгустителе. Осветленный раствор перерабатывают известным способом на глинозем и оборотный раствор, а гидрогранатовый шлам делят на две части первую оборотный гидрогранатовый шлам - повторно используют на второй стадии обескремнивания,вторую направляют на приготовление шихты. Пример. В 1 л алюминатного раствора после первой стадии обескремнивания с кремнвым модулем 450 при 100 С вводят 40-100 г/л оборотного гидрогранатового шлама состава 3 СаОА 12 О 32 Н 2 О. В полученную суспензию добавляют 4 г/л известняка СаСО 3 в пересчте на СаО и перемешивают в течение не более 1 часа. Кремнвый модуль раствора достигает 1020-1460 (табл. 1). После этого производят сгущение полученной суспензии в сгустителе. Таблица 1 Кремневый модуль получаемого раствора Осветленный раствор перерабатывают известным способом на глинозем и оборотный раствор, а гидрогранатовый шлам делят на две части первую - повторно используют на второй стадии обескремнивания, вторую направляют на приготовление шихты. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ обескремнивания алюминатных растворов,включающий двухстадийное обескремнивание алюминатных растворов с добавкой оборотного белого шлама на первой стадии, отличающийся тем, что на второй стадии осуществляют совместную подачу оборотного гидрогранатового шлама и известняка, причем 2 оборотный гидрогранатовый шлам подают в количестве 20-100 г/л, а известняк 2,5-4 г/л в пересчете на , полученную суспензию перемешивают в течение 40-60 мин при температуре 90-100.
