Подрывочно-транспортный агрегат (ПТА)

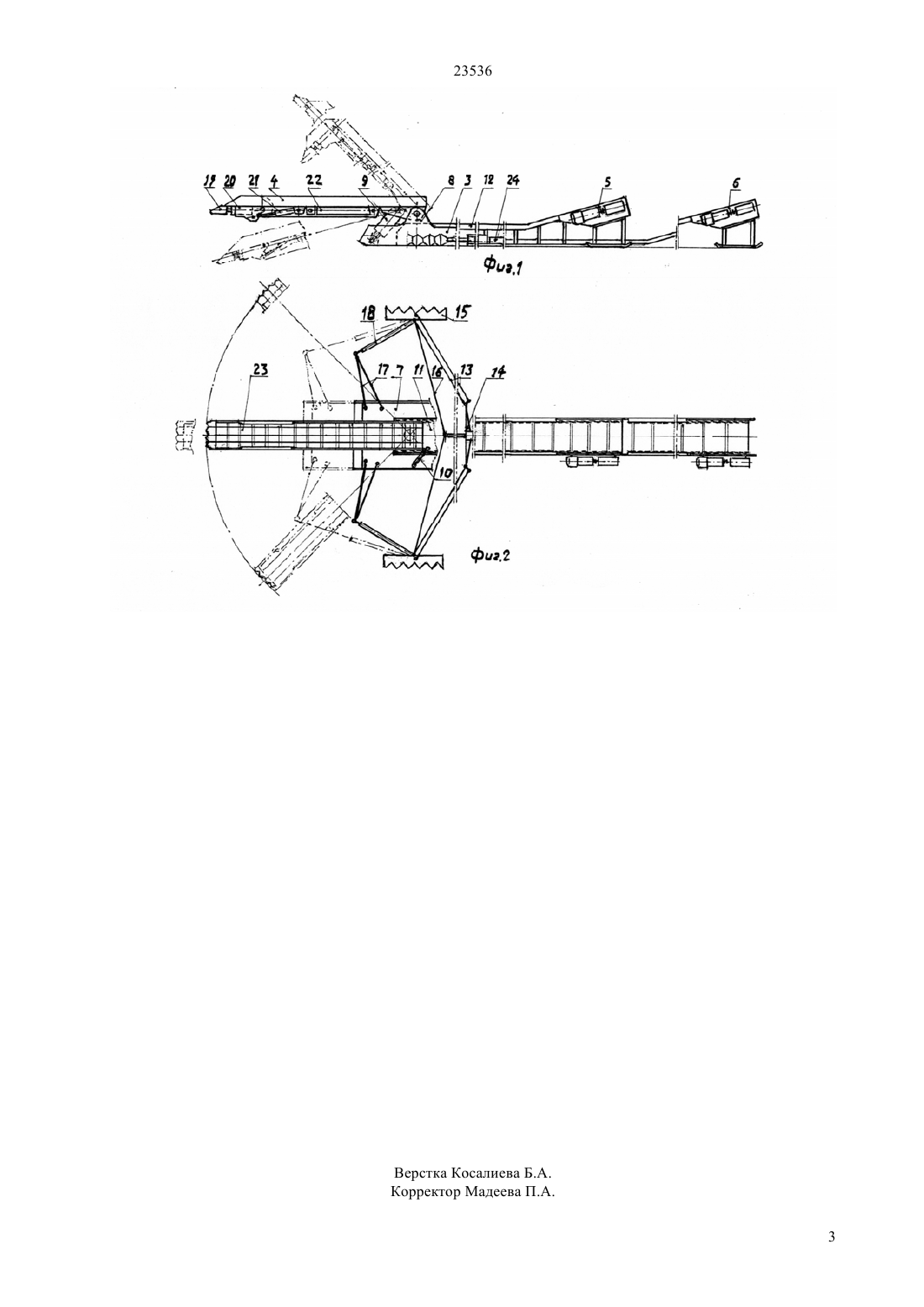

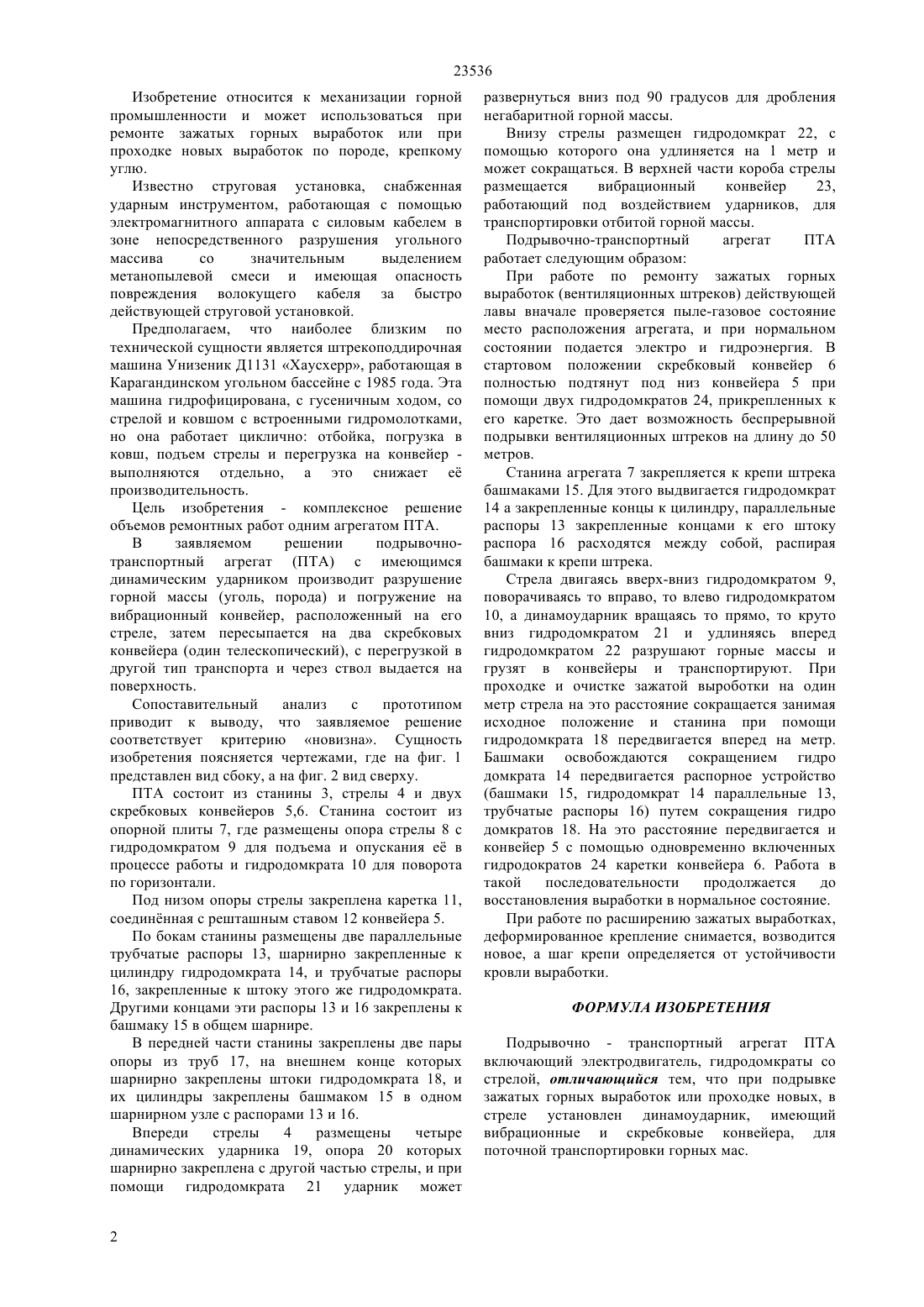

(51) 21 27/46 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ АГРЕГАТ (ПТА)(57) Изобретение относится к механизации горной промышленности и может использоваться при ремонте горных выработок или при проходке новых выработок по породе, к крепкому углю. ПТА обеспечивает безопасность и повышение производительности труда при перекреплении зажатых горных выработок с применением динамических ударников и вибрационных,скребковых конвейеров, создавая поточную систему транспортировки грузопотока.(72) Мустафин Мухамеджан Мустафина Бахытжан Мухамеджановна Мустафин Темиржан Мухамеджанович Мустафина Лэззэтжан Мухамеджановна(56) Унизенк Д 1131 Хаусхерр, инструкция по эксплуатации указанной штрекопод-дирочной машины, 1985 23536 Изобретение относится к механизации горной промышленности и может использоваться при ремонте зажатых горных выработок или при проходке новых выработок по породе, крепкому углю. Известно струговая установка, снабженная ударным инструментом, работающая с помощью электромагнитного аппарата с силовым кабелем в зоне непосредственного разрушения угольного массива со значительным выделением метанопылевой смеси и имеющая опасность повреждения волокущего кабеля за быстро действующей струговой установкой. Предполагаем, что наиболее близким по технической сущности является штрекоподдирочная машина Унизеник Д 1131 Хаусхерр, работающая в Карагандинском угольном бассейне с 1985 года. Эта машина гидрофицирована, с гусеничным ходом, со стрелой и ковшом с встроенными гидромолотками,но она работает циклично отбойка, погрузка в ковш, подъем стрелы и перегрузка на конвейер выполняются отдельно, а это снижает е производительность. Цель изобретения - комплексное решение объемов ремонтных работ одним агрегатом ПТА. В заявляемом решении подрывочнотранспортный агрегат (ПТА) с имеющимся динамическим ударником производит разрушение горной массы (уголь, порода) и погружение на вибрационный конвейер, расположенный на его стреле, затем пересыпается на два скребковых конвейера (один телескопический), с перегрузкой в другой тип транспорта и через ствол выдается на поверхность. Сопоставительный анализ с прототипом приводит к выводу, что заявляемое решение соответствует критерию новизна. Сущность изобретения поясняется чертежами, где на фиг. 1 представлен вид сбоку, а на фиг. 2 вид сверху. ПТА состоит из станины 3, стрелы 4 и двух скребковых конвейеров 5,6. Станина состоит из опорной плиты 7, где размещены опора стрелы 8 с гидродомкратом 9 для подъема и опускания е в процессе работы и гидродомкрата 10 для поворота по горизонтали. Под низом опоры стрелы закреплена каретка 11,соединнная с решташным ставом 12 конвейера 5. По бокам станины размещены две параллельные трубчатые распоры 13, шарнирно закрепленные к цилиндру гидродомкрата 14, и трубчатые распоры 16, закрепленные к штоку этого же гидродомкрата. Другими концами эти распоры 13 и 16 закреплены к башмаку 15 в общем шарнире. В передней части станины закреплены две пары опоры из труб 17, на внешнем конце которых шарнирно закреплены штоки гидродомкрата 18, и их цилиндры закреплены башмаком 15 в одном шарнирном узле с распорами 13 и 16. Впереди стрелы 4 размещены четыре динамических ударника 19, опора 20 которых шарнирно закреплена с другой частью стрелы, и при помощи гидродомкрата 21 ударник может 2 развернуться вниз под 90 градусов для дробления негабаритной горной массы. Внизу стрелы размещен гидродомкрат 22, с помощью которого она удлиняется на 1 метр и может сокращаться. В верхней части короба стрелы размещается вибрационный конвейер 23,работающий под воздействием ударников, для транспортировки отбитой горной массы. Подрывочно-транспортный агрегат ПТА работает следующим образом При работе по ремонту зажатых горных выработок (вентиляционных штреков) действующей лавы вначале проверяется пыле-газовое состояние место расположения агрегата, и при нормальном состоянии подается электро и гидроэнергия. В стартовом положении скребковый конвейер 6 полностью подтянут под низ конвейера 5 при помощи двух гидродомкратов 24, прикрепленных к его каретке. Это дает возможность беспрерывной подрывки вентиляционных штреков на длину до 50 метров. Станина агрегата 7 закрепляется к крепи штрека башмаками 15. Для этого выдвигается гидродомкрат 14 а закрепленные концы к цилиндру, параллельные распоры 13 закрепленные концами к его штоку распора 16 расходятся между собой, распирая башмаки к крепи штрека. Стрела двигаясь вверх-вниз гидродомкратом 9,поворачиваясь то вправо, то влево гидродомкратом 10, а динамоударник вращаясь то прямо, то круто вниз гидродомкратом 21 и удлиняясь вперед гидродомкратом 22 разрушают горные массы и грузят в конвейеры и транспортируют. При проходке и очистке зажатой выроботки на один метр стрела на это расстояние сокращается занимая исходное положение и станина при помощи гидродомкрата 18 передвигается вперед на метр. Башмаки освобождаются сокращением гидро домкрата 14 передвигается распорное устройство(башмаки 15, гидродомкрат 14 параллельные 13,трубчатые распоры 16) путем сокращения гидро домкратов 18. На это расстояние передвигается и конвейер 5 с помощью одновременно включенных гидродократов 24 каретки конвейера 6. Работа в такой последовательности продолжается до восстановления выработки в нормальное состояние. При работе по расширению зажатых выработках,деформированное крепление снимается, возводится новое, а шаг крепи определяется от устойчивости кровли выработки. ФОРМУЛА ИЗОБРЕТЕНИЯ Подрывочно - транспортный агрегат ПТА включающий электродвигатель, гидродомкраты со стрелой, отличающийся тем, что при подрывке зажатых горных выработок или проходке новых, в стреле установлен динамоударник, имеющий вибрационные и скребковые конвейера, для поточной транспортировки горных мас.
