Способ получения фосфатного удобрения

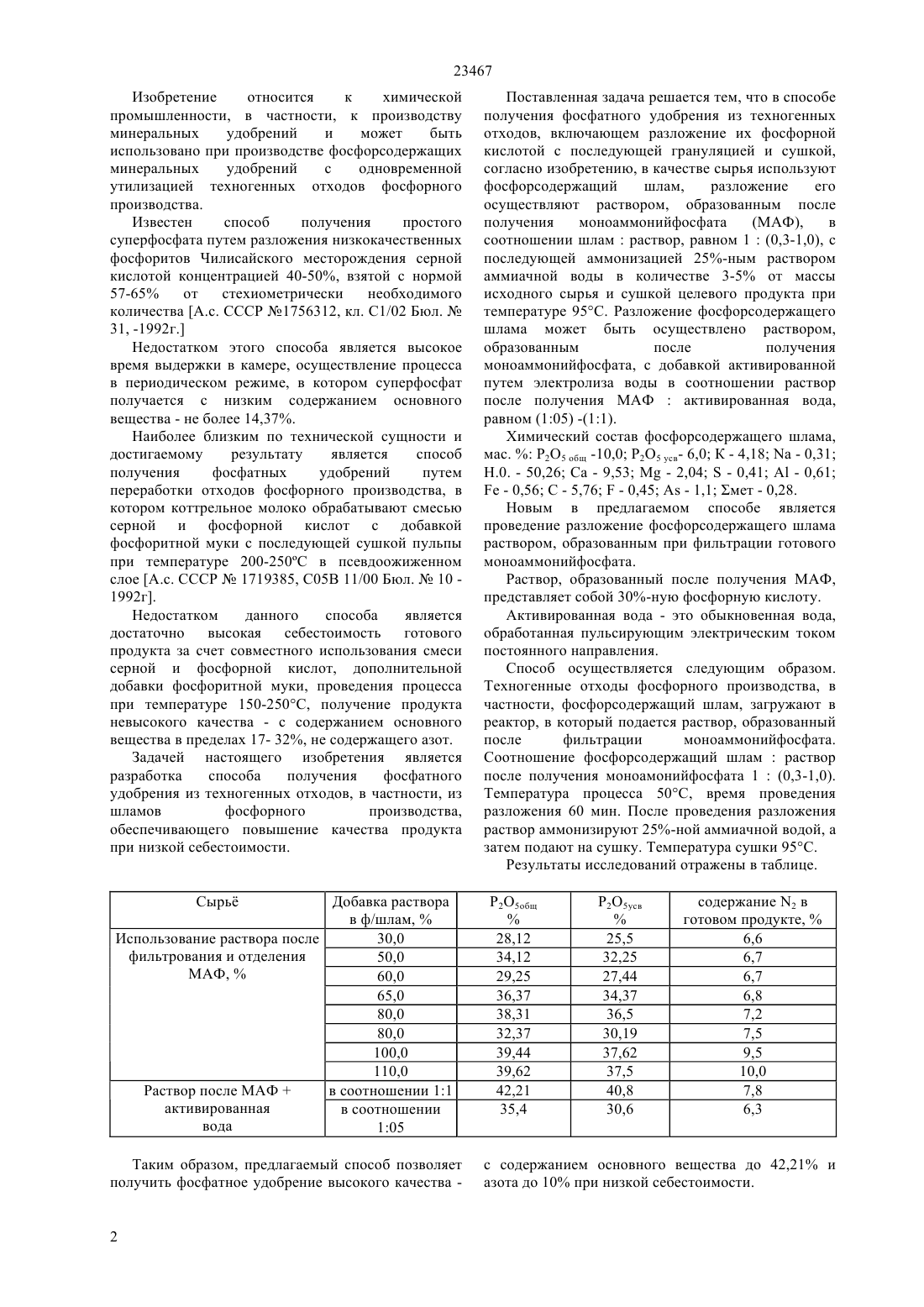

(51) С 05 В 11/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Предложен способ получения фосфатного удобрения из техногенных отходов, в частности, из фосфорсодержащего шлама, в котором разложение фосфорсодержащего шлама проводят раствором,образованным после получения моноаммонийфосфата,при соотношении фосфорсодержащий шламраствор после получения моноаммонийфосфата, равном 1(0,3-1,0), или раствором после получения моноаммонийфосфата с добавлением активированной путем электролиза воды в соотношении (10,5) - (11) температура процесса 50 С, время проведения разложения 60 мин. Полученный в результате разложения раствор аммонизируют 25-ной аммиачной водой, а затем подают на сушку при температуре 95 С. Способ позволяет получить фосфатное удобрение высокого качества с содержанием азота. Использование отходов - фосфорсодержащего шлама и раствора после получения моноаммонийфосфата позволяет получить продукт с низкой себестоимостью.(72) Бишимбаев Валихан Козыкеевич Батькаев Рашид Ибрагимович Батькаева Нелли Рашидовна Бишимбаев Куандык Валиханович(73) Республиканское государственное казенное предприятие Южно-Казахстанский государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(54) СПОСОБ ПОЛУЧЕНИЯ ФОСФАТНОГО УДОБРЕНИЯ(57) Изобретение относится к химической промышленности, в частности, к производству минеральных удобрений,и может быть использовано при производстве фосфорсодержащих удобрений с одновременной утилизацией техногенных отходов фосфорного производства. 23467 Изобретение относится к химической промышленности, в частности, к производству минеральных удобрений и может быть использовано при производстве фосфорсодержащих минеральных удобрений с одновременной утилизацией техногенных отходов фосфорного производства. Известен способ получения простого суперфосфата путем разложения низкокачественных фосфоритов Чилисайского месторождения серной кислотой концентрацией 40-50, взятой с нормой 57-65 от стехиометрически необходимого количества А.с. СССР 1756312, кл. С 1/02 Бюл.31, -1992 г. Недостатком этого способа является высокое время выдержки в камере, осуществление процесса в периодическом режиме, в котором суперфосфат получается с низким содержанием основного вещества - не более 14,37. Наиболее близким по технической сущности и достигаемому результату является способ получения фосфатных удобрений путем переработки отходов фосфорного производства, в котором коттрельное молоко обрабатывают смесью серной и фосфорной кислот с добавкой фосфоритной муки с последующей сушкой пульпы при температуре 200-250 С в псевдоожиженном слое А.с. СССР 1719385, С 05 В 11/00 Бюл.10 1992 г. Недостатком данного способа является достаточно высокая себестоимость готового продукта за счет совместного использования смеси серной и фосфорной кислот, дополнительной добавки фосфоритной муки, проведения процесса при температуре 150-250 С, получение продукта невысокого качества - с содержанием основного вещества в пределах 17- 32, не содержащего азот. Задачей настоящего изобретения является разработка способа получения фосфатного удобрения из техногенных отходов, в частности, из шламов фосфорного производства,обеспечивающего повышение качества продукта при низкой себестоимости. Сырь Добавка раствора в ф/шлам,Использование раствора после 30,0 фильтрования и отделения 50,0 МАФ,60,0 65,0 80,0 80,0 100,0 110,0 Раствор после МАФв соотношении 11 активированная в соотношении вода 105 Таким образом, предлагаемый способ позволяет получить фосфатное удобрение высокого качества 2 Поставленная задача решается тем, что в способе получения фосфатного удобрения из техногенных отходов, включающем разложение их фосфорной кислотой с последующей грануляцией и сушкой,согласно изобретению, в качестве сырья используют фосфорсодержащий шлам,разложение его осуществляют раствором, образованным после получения моноаммонийфосфата(МАФ),в соотношении шламраствор, равном 1(0,3-1,0), с последующей аммонизацией 25-ным раствором аммиачной воды в количестве 3-5 от массы исходного сырья и сушкой целевого продукта при температуре 95 С. Разложение фосфорсодержащего шлама может быть осуществлено раствором,образованным после получения моноаммонийфосфата, с добавкой активированной путем электролиза воды в соотношении раствор после получения МАФактивированная вода,равном (105) -(11). Химический состав фосфорсодержащего шлама,мас.Р 2 О 5 общ -10,0 Р 2 О 5 усв- 6,0 К - 4,18- 0,31 Н.0. - 50,26 Са - 9,53- 2,04- 0,41 А - 0,61- 0,56 С - 5,76- 0,45- 1,1 мет - 0,28. Новым в предлагаемом способе является проведение разложение фосфорсодержащего шлама раствором, образованным при фильтрации готового моноаммонийфосфата. Раствор, образованный после получения МАФ,представляет собой 30-ную фосфорную кислоту. Активированная вода - это обыкновенная вода,обработанная пульсирующим электрическим током постоянного направления. Способ осуществляется следующим образом. Техногенные отходы фосфорного производства, в частности, фосфорсодержащий шлам, загружают в реактор, в который подается раствор, образованный после фильтрации моноаммонийфосфата. Соотношение фосфорсодержащий шламраствор после получения моноамонийфосфата 1(0,3-1,0). Температура процесса 50 С, время проведения разложения 60 мин. После проведения разложения раствор аммонизируют 25-ной аммиачной водой, а затем подают на сушку. Температура сушки 95 С. Результаты исследований отражены в таблице. Р 2 О 5 общ с содержанием основного вещества до 42,21 и азота до 10 при низкой себестоимости. 23467 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ получения фосфатного удобрения из техногенных отходов, включающий их разложение фосфорной кислотой с последующей грануляцией и сушкой, отличающийся тем, что в качестве сырья используют фосфорсодержащий шлам, разложение его осуществляют раствором, образованным после получения моноаммонийфосфата, являющимся 30-ной фосфорной кислотой, в соотношении шлам раствор, равном 1(0,3-1,0) с последующей аммонизацией 25-ным раствором аммиачной воды в количестве 3-5 от массы исходного сырья и сушку целевого продукта при температуре 95 С. 2. Способ по п.1, отличающийся тем, что фосфорсодержащий шлам обрабатывают раствором,образованным после получения моноаммонийфосфата, с добавкой активированной путем электролиза воды в соотношении раствор после получения МАФ активированная вода,равном (105)-(11).
