Способ изготовления композиционного строительного материала-стропана

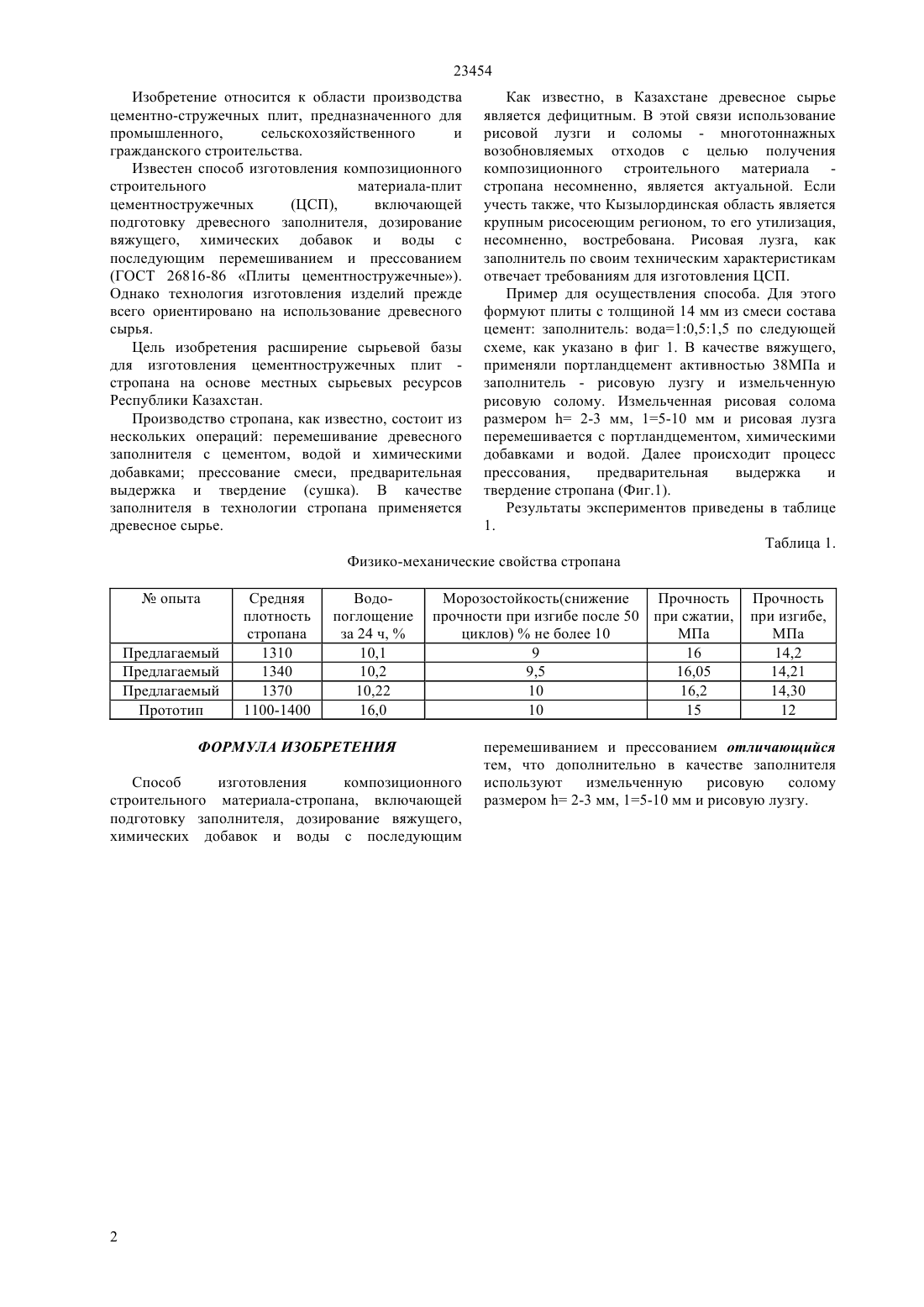

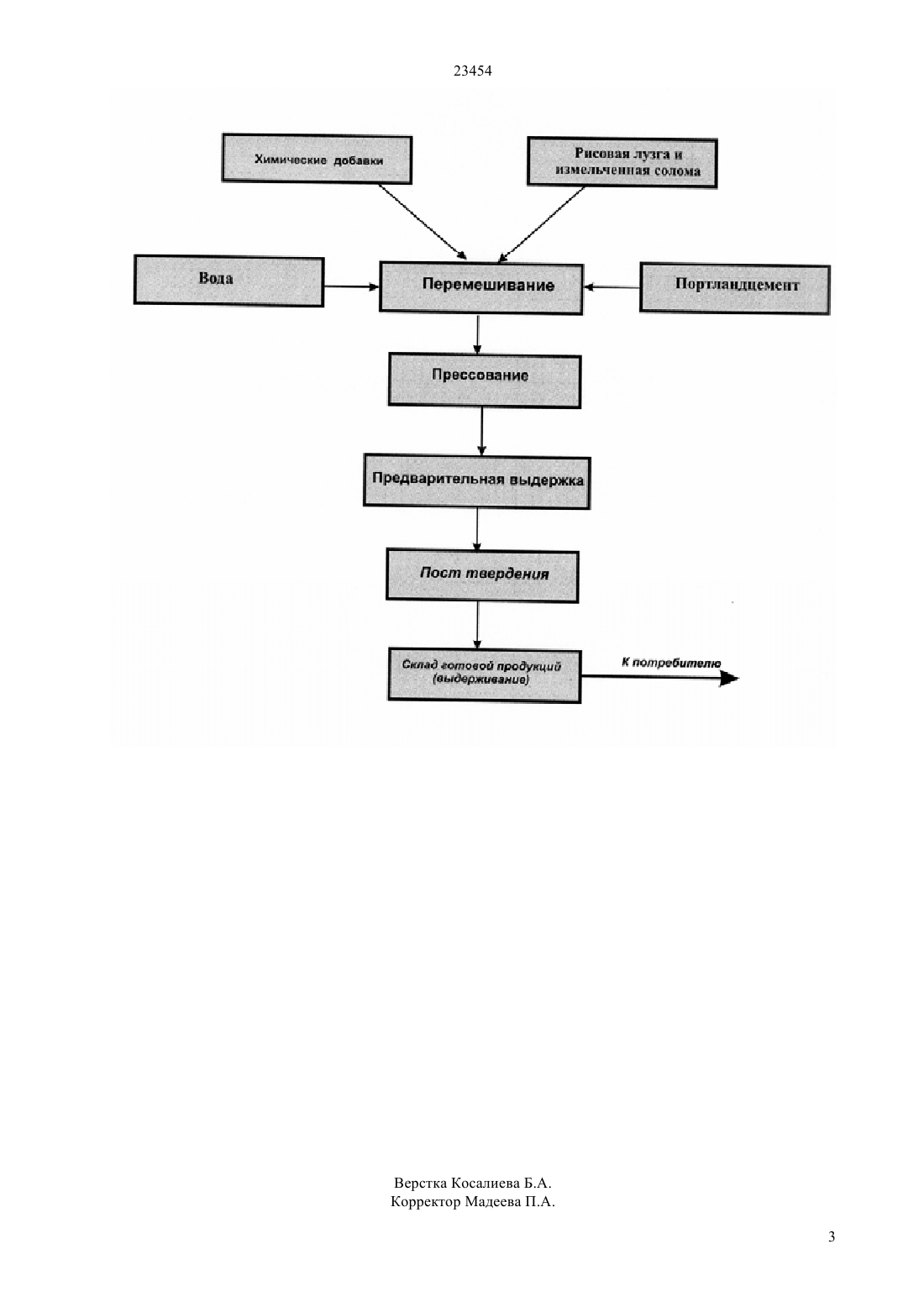

(51) 04 18/24 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области производства цементно-стружечных плит, предназначенного для промышленного,сельскохозяйственного и гражданского строительства. Способ изготовления композиционного строительного материала-стропана, включающей подготовку древесного заполнителя, дозирование вяжущего, химических добавок и воды с последующим перемешиванием и прессованием, где вместо древесного заполнителя использована измельченная рисовая солома 2-3 мм, 15-10 мм и рисовая лузга.(72) Бисенов Кылышбай Алдабергенович Удербаев Сакен Сейтканович Тажбанова Майя Шакизадаевна(73) Республиканское государственное казенное предприятие Кызылординский государственный университет им. Коркыт Ата Министерства образования и науки Республики Казахстан(54) СПОСОБ ИЗГОТОВЛЕНИЯ КОМПОЗИЦИОННОГО СТРОИТЕЛЬНОГО МАТЕРИАЛА-СТРОПАНА 23454 Изобретение относится к области производства цементно-стружечных плит, предназначенного для промышленного,сельскохозяйственного и гражданского строительства. Известен способ изготовления композиционного строительного материала-плит цементностружечных(ГОСТ 26816-86 Плиты цементностружечные). Однако технология изготовления изделий прежде всего ориентировано на использование древесного сырья. Цель изобретения расширение сырьевой базы для изготовления цементностружечных плит стропана на основе местных сырьевых ресурсов Республики Казахстан. Производство стропана, как известно, состоит из нескольких операций перемешивание древесного заполнителя с цементом, водой и химическими добавками прессование смеси, предварительная выдержка и твердение (сушка). В качестве заполнителя в технологии стропана применяется древесное сырье. Как известно, в Казахстане древесное сырье является дефицитным. В этой связи использование рисовой лузги и соломы - многотоннажных возобновляемых отходов с целью получения композиционного строительного материала стропана несомненно, является актуальной. Если учесть также, что Кызылординская область является крупным рисосеющим регионом, то его утилизация,несомненно, востребована. Рисовая лузга, как заполнитель по своим техническим характеристикам отвечает требованиям для изготовления ЦСП. Пример для осуществления способа. Для этого формуют плиты с толщиной 14 мм из смеси состава цемент заполнитель вода 10,51,5 по следующей схеме, как указано в фиг 1. В качестве вяжущего,применяли портландцемент активностью 38 МПа и заполнитель - рисовую лузгу и измельченную рисовую солому. Измельченная рисовая солома размером 2-3 мм, 15-10 мм и рисовая лузга перемешивается с портландцементом, химическими добавками и водой. Далее происходит процесс прессования,предварительная выдержка и твердение стропана (Фиг.1). Результаты экспериментов приведены в таблице 1. Таблица 1. Физико-механические свойства стропана опыта Предлагаемый Предлагаемый Предлагаемый Прототип Средняя плотность стропана 1310 1340 1370 1100-1400 Морозостойкость(снижение Прочность прочности при изгибе после 50 при сжатии,циклов)не более 10 МПа 9 16 9,5 16,05 10 16,2 10 15 ФОРМУЛА ИЗОБРЕТЕНИЯ Способ изготовления композиционного строительного материала-стропана, включающей подготовку заполнителя, дозирование вяжущего,химических добавок и воды с последующим перемешиванием и прессованием отличающийся тем, что дополнительно в качестве заполнителя используют измельченную рисовую солому размером 2-3 мм, 15-10 мм и рисовую лузгу.
