Устройство для моделирования процесса прокатки при производстве непрерывно-литой заготовки

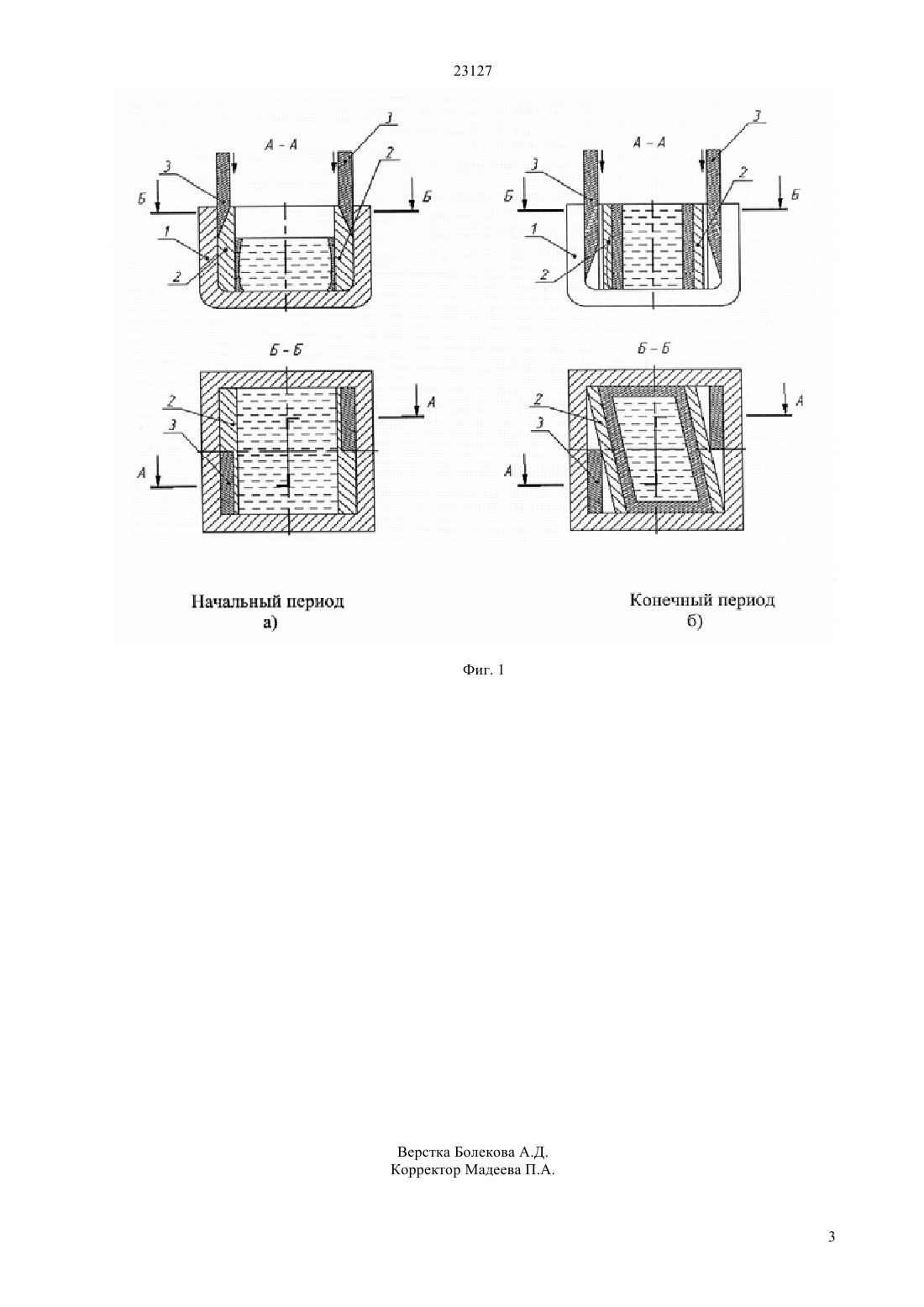

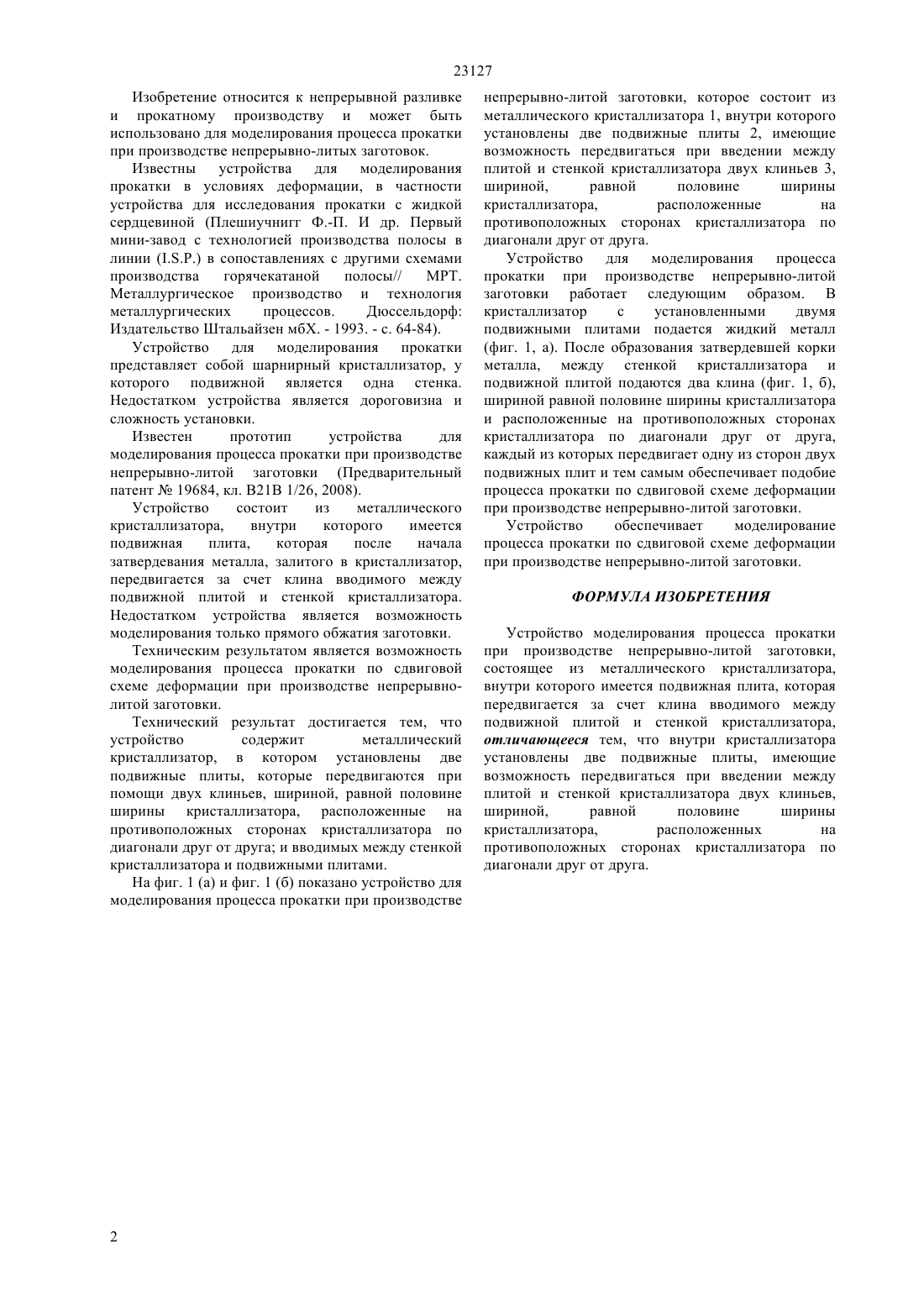

(51) 21 1/26 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Техническим результатом является возможность моделирования процесса прокатки по сдвиговой схеме деформации при производстве непрерывнолитой заготовки. Устройство для моделирования процесса прокатки при производстве непрерывно-литой заготовки,состоящее из металлического кристаллизатора,внутри которого имеется подвижная плита, которая передвигается за счет клина вводимого между подвижной плитой и стенкой кристаллизатора отличающееся тем, что внутри кристаллизатора установлены две подвижные плиты,имеющие возможность передвигаться при введении между плитой и стенкой кристаллизатора двух клиньев, шириной,равной половине ширины кристаллизатора расположенных на противоположных сторонах кристаллизатора по диагонали друг от друга.(72) Сержанов Радул Идаятович Быков Петр Олегович Богомолов Алексей Витальевич(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 19684, кл. В 21 В 1/26, 15.07.2008(54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ПРОЦЕССА ПРОКАТКИ ПРИ ПРОИЗВОДСТВЕ НЕПРЕРЫВНО-ЛИТОЙ ЗАГОТОВКИ(57) Изобретение относится к непрерывной разливке и прокатному производству и может быть использовано для моделирования процесса прокатки при производстве непрерывно-литой заготовки. 23127 Изобретение относится к непрерывной разливке и прокатному производству и может быть использовано для моделирования процесса прокатки при производстве непрерывно-литых заготовок. Известны устройства для моделирования прокатки в условиях деформации, в частности устройства для исследования прокатки с жидкой сердцевиной (Плешиучнигг Ф.-П. И др. Первый мини-завод с технологией производства полосы в линии в сопоставлениях с другими схемами производства горячекатаной полосы// МРТ. Металлургическое производство и технология металлургических процессов. Дюссельдорф Издательство Штальайзен мбХ. - 1993. - с. 64-84). Устройство для моделирования прокатки представляет собой шарнирный кристаллизатор, у которого подвижной является одна стенка. Недостатком устройства является дороговизна и сложность установки. Известен прототип устройства для моделирования процесса прокатки при производстве непрерывно-литой заготовки (Предварительный патент 19684, кл. В 21 В 1/26, 2008). Устройство состоит из металлического кристаллизатора,внутри которого имеется подвижная плита,которая после начала затвердевания металла, залитого в кристаллизатор,передвигается за счет клина вводимого между подвижной плитой и стенкой кристаллизатора. Недостатком устройства является возможность моделирования только прямого обжатия заготовки. Техническим результатом является возможность моделирования процесса прокатки по сдвиговой схеме деформации при производстве непрерывнолитой заготовки. Технический результат достигается тем, что устройство содержит металлический кристаллизатор, в котором установлены две подвижные плиты, которые передвигаются при помощи двух клиньев, шириной, равной половине ширины кристаллизатора, расположенные на противоположных сторонах кристаллизатора по диагонали друг от друга и вводимых между стенкой кристаллизатора и подвижными плитами. На фиг. 1 (а) и фиг. 1 (б) показано устройство для моделирования процесса прокатки при производстве непрерывно-литой заготовки, которое состоит из металлического кристаллизатора 1, внутри которого установлены две подвижные плиты 2, имеющие возможность передвигаться при введении между плитой и стенкой кристаллизатора двух клиньев 3,шириной,равной половине ширины кристаллизатора,расположенные на противоположных сторонах кристаллизатора по диагонали друг от друга. Устройство для моделирования процесса прокатки при производстве непрерывно-литой заготовки работает следующим образом. В кристаллизатор с установленными двумя подвижными плитами подается жидкий металл(фиг. 1, а). После образования затвердевшей корки металла, между стенкой кристаллизатора и подвижной плитой подаются два клина (фиг. 1, б),шириной равной половине ширины кристаллизатора и расположенные на противоположных сторонах кристаллизатора по диагонали друг от друга,каждый из которых передвигает одну из сторон двух подвижных плит и тем самым обеспечивает подобие процесса прокатки по сдвиговой схеме деформации при производстве непрерывно-литой заготовки. Устройство обеспечивает моделирование процесса прокатки по сдвиговой схеме деформации при производстве непрерывно-литой заготовки. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство моделирования процесса прокатки при производстве непрерывно-литой заготовки,состоящее из металлического кристаллизатора,внутри которого имеется подвижная плита, которая передвигается за счет клина вводимого между подвижной плитой и стенкой кристаллизатора,отличающееся тем, что внутри кристаллизатора установлены две подвижные плиты, имеющие возможность передвигаться при введении между плитой и стенкой кристаллизатора двух клиньев,шириной,равной половине ширины кристаллизатора,расположенных на противоположных сторонах кристаллизатора по диагонали друг от друга.
