Шламоподъемник

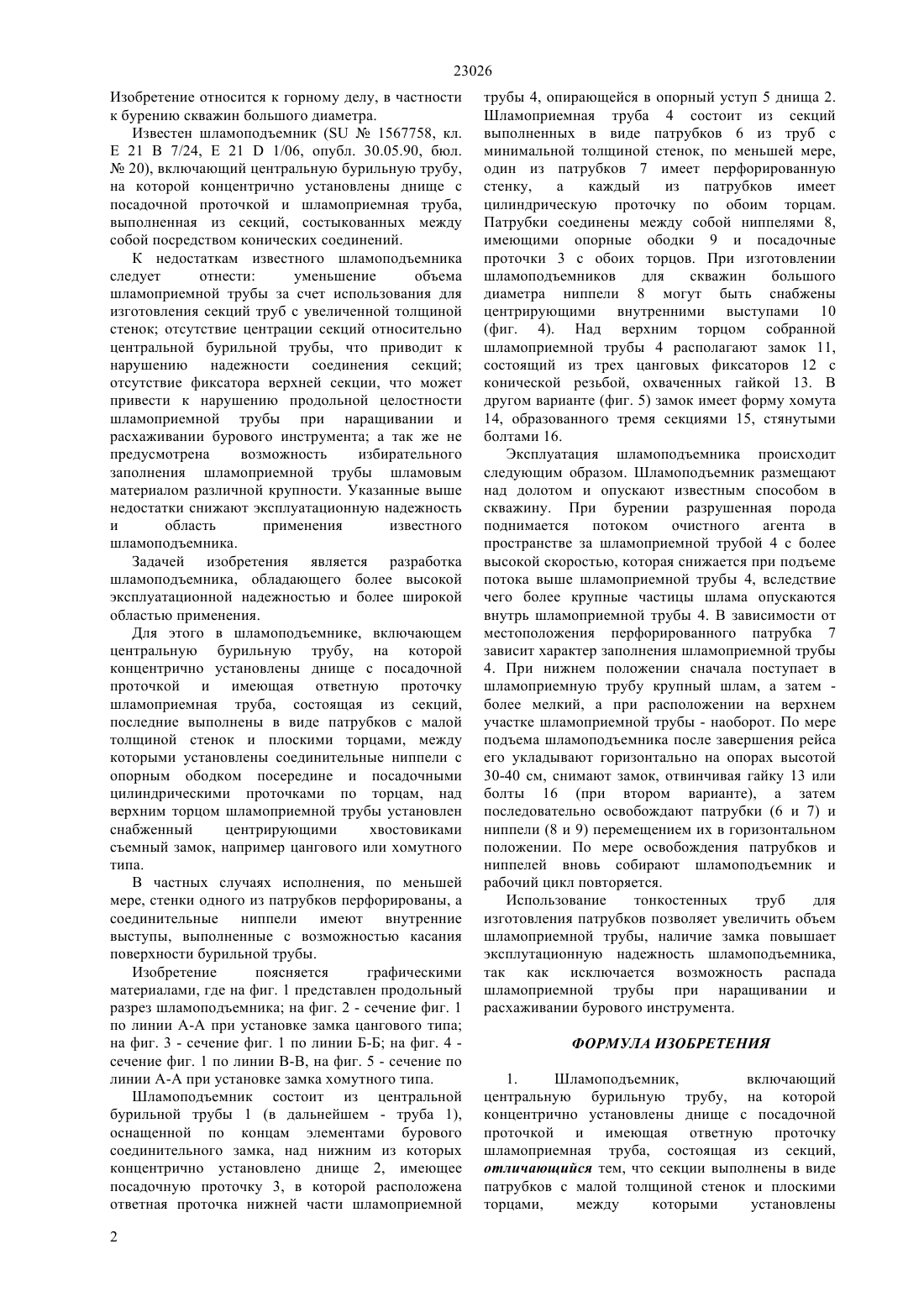

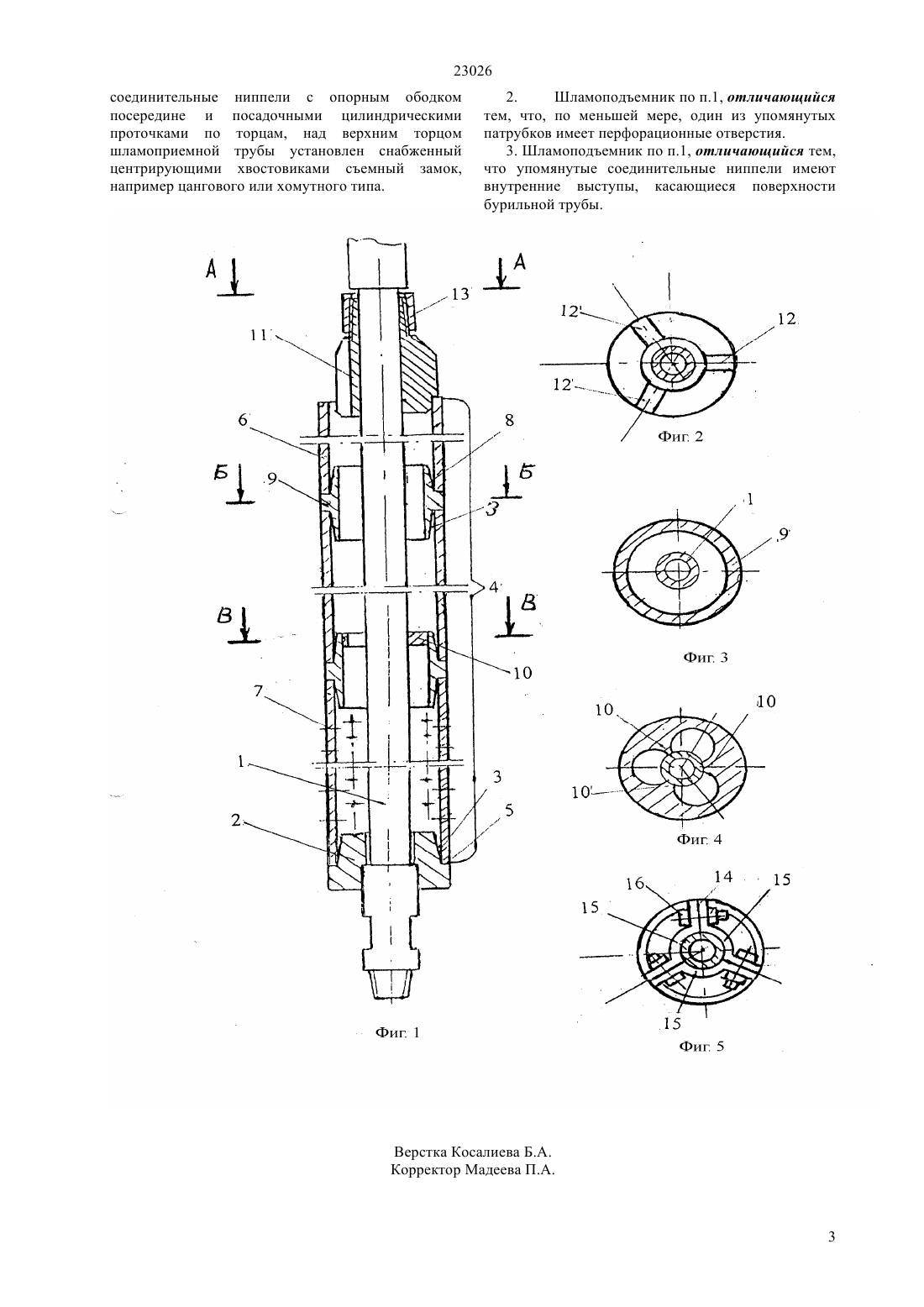

(51) 21 7/24 (2009.01) 21 1/06 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Для этого в шламоподъемнике, включающем центральную бурильную трубу, на которой концентрично установлены днище с посадочной проточкой и имеющая ответную проточку шламоприемная труба, состоящая из секций,последние выполнены в виде патрубков с малой толщиной стенок и плоскими торцами, между которыми установлены соединительные ниппели с опорным ободком посередине и посадочными цилиндрическими проточками по торцам, над верхним торцом шламоприемной трубы установлен снабженный центрирующими хвостовиками съемный замок, например цангового или хомутного типа.(72) Сушко Сергей Михайлович Латыпов Авис Самигуллинович Бегун Анатолий Данилович Повелицын Владимир Михайлович(57) Изобретение относится к горному делу, в частности к бурению скважин большого диаметра. Технический результат изобретения - более высокая эксплуатационная надежность и более широкая область применения. 23026 Изобретение относится к горному делу, в частности к бурению скважин большого диаметра. Известен шламоподъемник (1567758, кл. Е 21 В 7/24, Е 211/06, опубл. 30.05.90, бюл.20), включающий центральную бурильную трубу,на которой концентрично установлены днище с посадочной проточкой и шламоприемная труба,выполненная из секций, состыкованных между собой посредством конических соединений. К недостаткам известного шламоподъемника следует отнести уменьшение объема шламоприемной трубы за счет использования для изготовления секций труб с увеличенной толщиной стенок отсутствие центрации секций относительно центральной бурильной трубы, что приводит к нарушению надежности соединения секций отсутствие фиксатора верхней секции, что может привести к нарушению продольной целостности шламоприемной трубы при наращивании и расхаживании бурового инструмента а так же не предусмотрена возможность избирательного заполнения шламоприемной трубы шламовым материалом различной крупности. Указанные выше недостатки снижают эксплуатационную надежность и область применения известного шламоподъемника. Задачей изобретения является разработка шламоподъемника, обладающего более высокой эксплуатационной надежностью и более широкой областью применения. Для этого в шламоподъемнике, включающем центральную бурильную трубу, на которой концентрично установлены днище с посадочной проточкой и имеющая ответную проточку шламоприемная труба, состоящая из секций,последние выполнены в виде патрубков с малой толщиной стенок и плоскими торцами, между которыми установлены соединительные ниппели с опорным ободком посередине и посадочными цилиндрическими проточками по торцам, над верхним торцом шламоприемной трубы установлен снабженный центрирующими хвостовиками съемный замок, например цангового или хомутного типа. В частных случаях исполнения, по меньшей мере, стенки одного из патрубков перфорированы, а соединительные ниппели имеют внутренние выступы, выполненные с возможностью касания поверхности бурильной трубы. Изобретение поясняется графическими материалами, где на фиг. 1 представлен продольный разрез шламоподъемника на фиг. 2 - сечение фиг. 1 по линии А-А при установке замка цангового типа на фиг. 3 - сечение фиг. 1 по линии Б-Б на фиг. 4 сечение фиг. 1 по линии В-В, на фиг. 5 - сечение по линии А-А при установке замка хомутного типа. Шламоподъемник состоит из центральной бурильной трубы 1 (в дальнейшем - труба 1),оснащенной по концам элементами бурового соединительного замка, над нижним из которых концентрично установлено днище 2, имеющее посадочную проточку 3, в которой расположена ответная проточка нижней части шламоприемной 2 трубы 4, опирающейся в опорный уступ 5 днища 2. Шламоприемная труба 4 состоит из секций выполненных в виде патрубков 6 из труб с минимальной толщиной стенок, по меньшей мере,один из патрубков 7 имеет перфорированную стенку,а каждый из патрубков имеет цилиндрическую проточку по обоим торцам. Патрубки соединены между собой ниппелями 8,имеющими опорные ободки 9 и посадочные проточки 3 с обоих торцов. При изготовлении шламоподъемников для скважин большого диаметра ниппели 8 могут быть снабжены центрирующими внутренними выступами 10(фиг. 4). Над верхним торцом собранной шламоприемной трубы 4 располагают замок 11,состоящий из трех цанговых фиксаторов 12 с конической резьбой, охваченных гайкой 13. В другом варианте (фиг. 5) замок имеет форму хомута 14, образованного тремя секциями 15, стянутыми болтами 16. Эксплуатация шламоподъемника происходит следующим образом. Шламоподъемник размещают над долотом и опускают известным способом в скважину. При бурении разрушенная порода поднимается потоком очистного агента в пространстве за шламоприемной трубой 4 с более высокой скоростью, которая снижается при подъеме потока выше шламоприемной трубы 4, вследствие чего более крупные частицы шлама опускаются внутрь шламоприемной трубы 4. В зависимости от местоположения перфорированного патрубка 7 зависит характер заполнения шламоприемной трубы 4. При нижнем положении сначала поступает в шламоприемную трубу крупный шлам, а затем более мелкий, а при расположении на верхнем участке шламоприемной трубы - наоборот. По мере подъема шламоподъемника после завершения рейса его укладывают горизонтально на опорах высотой 30-40 см, снимают замок, отвинчивая гайку 13 или болты 16 (при втором варианте), а затем последовательно освобождают патрубки (6 и 7) и ниппели (8 и 9) перемещением их в горизонтальном положении. По мере освобождения патрубков и ниппелей вновь собирают шламоподъемник и рабочий цикл повторяется. Использование тонкостенных труб для изготовления патрубков позволяет увеличить объем шламоприемной трубы, наличие замка повышает эксплутационную надежность шламоподъемника,так как исключается возможность распада шламоприемной трубы при наращивании и расхаживании бурового инструмента. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Шламоподъемник,включающий центральную бурильную трубу, на которой концентрично установлены днище с посадочной проточкой и имеющая ответную проточку шламоприемная труба, состоящая из секций,отличающийся тем, что секции выполнены в виде патрубков с малой толщиной стенок и плоскими торцами,между которыми установлены 23026 соединительные ниппели с опорным ободком посередине и посадочными цилиндрическими проточками по торцам, над верхним торцом шламоприемной трубы установлен снабженный центрирующими хвостовиками съемный замок,например цангового или хомутного типа. 2. Шламоподъемник по п.1, отличающийся тем, что, по меньшей мере, один из упомянутых патрубков имеет перфорационные отверстия. 3. Шламоподъемник по п.1, отличающийся тем,что упомянутые соединительные ниппели имеют внутренние выступы, касающиеся поверхности бурильной трубы.
